黑白电视机的工作原理

黑白液晶显示屏原理
黑白液晶显示屏是一种常见的显示技术，其原理基于液晶分子在电场作用下改变其排列状态来控制透光性。

下面将介绍黑白液晶显示屏的工作原理。

黑白液晶显示屏由两片平行的玻璃基板组成，内部涂有一层透明的导电材料。

这两片基板之间填充了液晶材料，液晶分子可以在两片基板之间自由排列。

当液晶屏被加电时，基板上的导电材料形成了一个均匀的电场。

液晶分子在电场的作用下会按照规律排列，从而改变光的透射情况。

具体来说，在黑白液晶显示屏中使用的液晶分子是向列型液晶分子，即在没有电场作用下，液晶分子会呈现列状排列。

当液晶屏施加正电压时，导电材料上的正电荷会吸引液晶分子中的负电荷，使液晶分子变得更加垂直排列。

这种排列状态称为“向列态”。

在向列态下，液晶分子会使光线通过，显示为白色。

当液晶屏施加负电压时，导电材料上的负电荷会吸引液晶分子中的正电荷，使液晶分子呈现平行排列。

这种排列状态称为“平面态”。

在平面态下，液晶分子会使光线发生偏振转向，无法通过，显示为黑色。

通过调节液晶屏上的电压，可以控制液晶分子的排列状态，从而实现黑白显示。

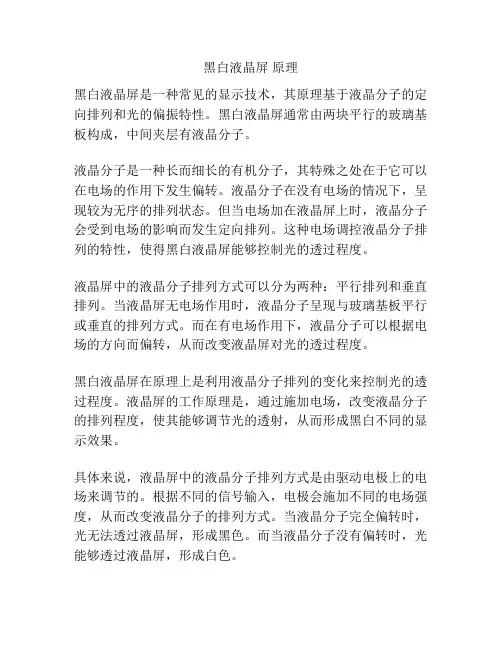

黑白液晶屏原理
黑白液晶屏是一种常见的显示技术，其原理基于液晶分子的定向排列和光的偏振特性。

黑白液晶屏通常由两块平行的玻璃基板构成，中间夹层有液晶分子。

液晶分子是一种长而细长的有机分子，其特殊之处在于它可以在电场的作用下发生偏转。

液晶分子在没有电场的情况下，呈现较为无序的排列状态。

但当电场加在液晶屏上时，液晶分子会受到电场的影响而发生定向排列。

这种电场调控液晶分子排列的特性，使得黑白液晶屏能够控制光的透过程度。

液晶屏中的液晶分子排列方式可以分为两种：平行排列和垂直排列。

当液晶屏无电场作用时，液晶分子呈现与玻璃基板平行或垂直的排列方式。

而在有电场作用下，液晶分子可以根据电场的方向而偏转，从而改变液晶屏对光的透过程度。

黑白液晶屏在原理上是利用液晶分子排列的变化来控制光的透过程度。

液晶屏的工作原理是，通过施加电场，改变液晶分子的排列程度，使其能够调节光的透射，从而形成黑白不同的显示效果。

具体来说，液晶屏中的液晶分子排列方式是由驱动电极上的电场来调节的。

根据不同的信号输入，电极会施加不同的电场强度，从而改变液晶分子的排列方式。

当液晶分子完全偏转时，光无法透过液晶屏，形成黑色。

而当液晶分子没有偏转时，光能够透过液晶屏，形成白色。

综上所述，黑白液晶屏利用液晶分子的定向排列和电场调控的原理，通过控制光的透过程度，实现黑白颜色的显示效果。

这种显示技术广泛应用于数字产品中，如电子书阅读器、传统计算机显示屏等。

黑白液晶屏原理
黑白液晶屏原理是一种基于液晶技术的显示技术，它使用液晶分子的电光效应来控制光的透过和阻挡，从而实现黑白图像的显示。

液晶分子是一种具有特殊光学性质的有机化合物，其结构呈现出既有液体又有晶体的特点。

液晶分子在没有外界电场的情况下排列无序，光线透过时会发生散射。

然而，在外界电场的作用下，液晶分子会重新排列，形成有序的结构，并且使得光线能够透过液晶分子排列的空隙，这也就是液晶屏透明的状态。

黑白液晶屏的工作原理是通过控制液晶分子排列的方式来实现不同区域的透明度。

液晶屏由两块平行的电极板构成，其中一个电极板上涂有一层液晶分子。

这两块电极板之间夹持着一层液晶分子的液晶层。

当电流通过液晶层的时候，液晶层中的液晶分子会受到电场的作用，使得分子排列有序。

在液晶分子排列有序的区域，光线可以透过液晶分子的空隙，显示出亮的像素点；而在液晶分子排列无序的区域，光线无法透过液晶分子，显示出暗的像素点。

通过控制电场的强度和方向，可以精确地控制液晶屏的亮度和显示的图像。

在黑白液晶屏中，像素点的亮度只有两种状态，即亮和暗，所以只能显示黑白的图像。

不同的液晶屏显示技术还有彩色液晶屏，它可以通过多种颜色的液晶分子来实现彩色图像的显示。

电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。

本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。

首先，黑白电视的图像传输主要采用模拟信号传输的方式。

图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。

摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。

电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。

这些电压值代表了物体上对应位置的光强度。

接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。

CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。

电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。

而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。

荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。

最后，黑白电视还需要考虑声音的传输。

声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。

具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。

载波信号被混合到图像信号中，一起传输到接收端。

接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。

需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。

但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。

总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。

通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。

然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。

最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。

尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。

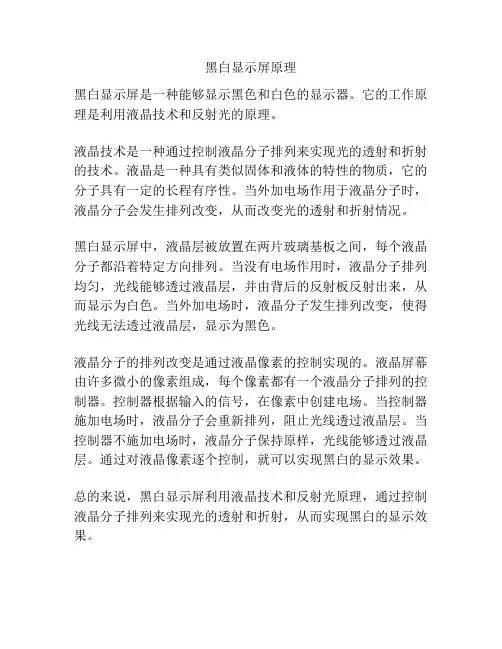

黑白显示屏原理
黑白显示屏是一种能够显示黑色和白色的显示器。

它的工作原理是利用液晶技术和反射光的原理。

液晶技术是一种通过控制液晶分子排列来实现光的透射和折射的技术。

液晶是一种具有类似固体和液体的特性的物质，它的分子具有一定的长程有序性。

当外加电场作用于液晶分子时，液晶分子会发生排列改变，从而改变光的透射和折射情况。

黑白显示屏中，液晶层被放置在两片玻璃基板之间，每个液晶分子都沿着特定方向排列。

当没有电场作用时，液晶分子排列均匀，光线能够透过液晶层，并由背后的反射板反射出来，从而显示为白色。

当外加电场时，液晶分子发生排列改变，使得光线无法透过液晶层，显示为黑色。

液晶分子的排列改变是通过液晶像素的控制实现的。

液晶屏幕由许多微小的像素组成，每个像素都有一个液晶分子排列的控制器。

控制器根据输入的信号，在像素中创建电场。

当控制器施加电场时，液晶分子会重新排列，阻止光线透过液晶层。

当控制器不施加电场时，液晶分子保持原样，光线能够透过液晶层。

通过对液晶像素逐个控制，就可以实现黑白的显示效果。

总的来说，黑白显示屏利用液晶技术和反射光原理，通过控制液晶分子排列来实现光的透射和折射，从而实现黑白的显示效果。

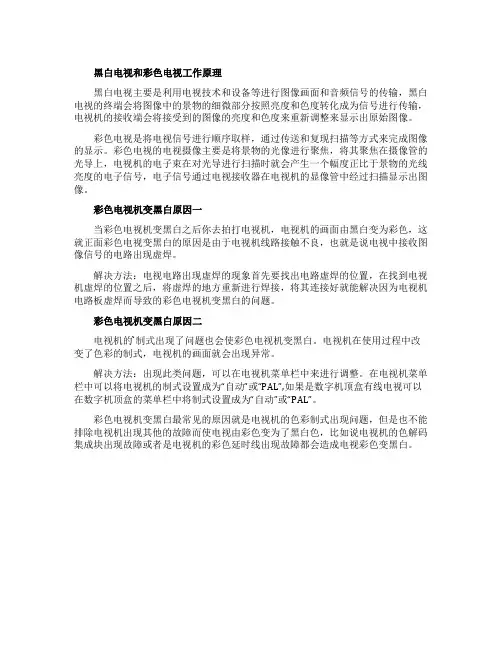

黑白电视和彩色电视工作原理
黑白电视主要是利用电视技术和设备等进行图像画面和音频信号的传输，黑白电视的终端会将图像中的景物的细微部分按照亮度和色度转化成为信号进行传输，电视机的接收端会将接受到的图像的亮度和色度来重新调整来显示出原始图像。

彩色电视是将电视信号进行顺序取样，通过传送和复现扫描等方式来完成图像的显示。

彩色电视的电视摄像主要是将景物的光像进行聚焦，将其聚焦在摄像管的光导上，电视机的电子束在对光导进行扫描时就会产生一个幅度正比于景物的光线亮度的电子信号，电子信号通过电视接收器在电视机的显像管中经过扫描显示出图像。

彩色电视机变黑白原因一
当彩色电视机变黑白之后你去拍打电视机，电视机的画面由黑白变为彩色，这就正面彩色电视变黑白的原因是由于电视机线路接触不良，也就是说电视中接收图像信号的电路出现虚焊。

解决方法：电视电路出现虚焊的现象首先要找出电路虚焊的位置，在找到电视机虚焊的位置之后，将虚焊的地方重新进行焊接，将其连接好就能解决因为电视机电路板虚焊而导致的彩色电视机变黑白的问题。

彩色电视机变黑白原因二
电视机的`制式出现了问题也会使彩色电视机变黑白。

电视机在使用过程中改变了色彩的制式，电视机的画面就会出现异常。

解决方法：出现此类问题，可以在电视机菜单栏中来进行调整。

在电视机菜单栏中可以将电视机的制式设置成为“自动”或“PAL”,如果是数字机顶盒有线电视可以在数字机顶盒的菜单栏中将制式设置成为“自动”或“PAL”。

彩色电视机变黑白最常见的原因就是电视机的色彩制式出现问题，但是也不能排除电视机出现其他的故障而使电视由彩色变为了黑白色，比如说电视机的色解码集成块出现故障或者是电视机的彩色延时线出现故障都会造成电视彩色变黑白。

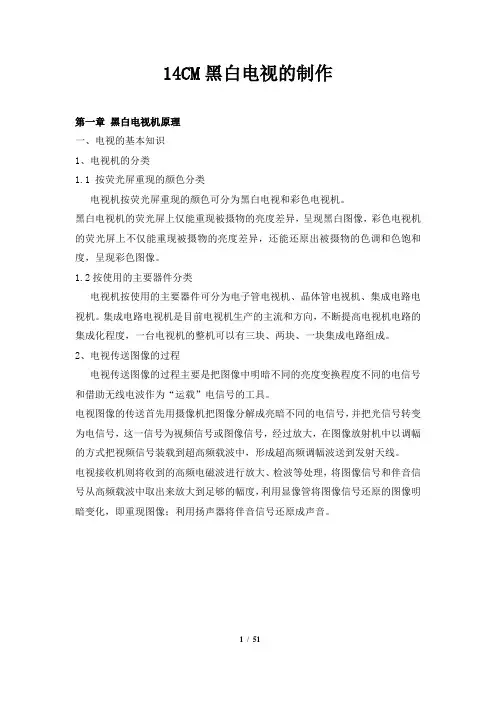

14CM黑白电视的制作第一章黑白电视机原理一、电视的基本知识1、电视机的分类1.1 按荧光屏重现的颜色分类电视机按荧光屏重现的颜色可分为黑白电视和彩色电视机。

黑白电视机的荧光屏上仅能重现被摄物的亮度差异，呈现黑白图像，彩色电视机的荧光屏上不仅能重现被摄物的亮度差异，还能还原出被摄物的色调和色饱和度，呈现彩色图像。

1.2按使用的主要器件分类电视机按使用的主要器件可分为电子管电视机、晶体管电视机、集成电路电视机。

集成电路电视机是目前电视机生产的主流和方向，不断提高电视机电路的集成化程度，一台电视机的整机可以有三块、两块、一块集成电路组成。

2、电视传送图像的过程电视传送图像的过程主要是把图像中明暗不同的亮度变换程度不同的电信号和借助无线电波作为“运载”电信号的工具。

电视图像的传送首先用摄像机把图像分解成亮暗不同的电信号，并把光信号转变为电信号，这一信号为视频信号或图像信号，经过放大，在图像放射机中以调幅的方式把视频信号装载到超高频载波中，形成超高频调幅波送到发射天线。

电视接收机则将收到的高频电磁波进行放大、检波等处理，将图像信号和伴音信号从高频载波中取出来放大到足够的幅度，利用显像管将图像信号还原的图像明暗变化，即重现图像；利用扬声器将伴音信号还原成声音。

全电视信号3、电视中的扫描一幅完整图像的传送和重现，是靠摄像管和显像管中电子束在靶面及荧光屏面上从左到右，从上到下有规律地运动实现的。

3.1 逐行扫描电子束在荧光屏上一行接一行地扫完整个画面，在我国不采用这种扫描方式，会与图像闪烁现象。

3.2隔行扫描在我国采用这种扫描方式，在这种方式中，电子束对一帧画面扫描两次，第一次扫描奇数行像素，第二次扫描偶数行像素，从而避免了亮度闪烁。

4、全电视信号电视为了重现图像，必须传送图像信号，为了使接收端和发送段同步工作，必须发送同步信号；为了使扫描逆程不在荧光屏上显示出来，还必须加入消隐信号。

一个行周期的全电视信号波形一个行周期的电子束扫描轨迹5、高频电视信号传送图像信号和伴音信号都要“装载”在频率很高的高频载波上，形成高频电视信号才能进行距离的传送，高频信号包括高频图像信号和高频伴音信号。

第1章黑白电视机基本原理1.1光栅的形成电视机荧光屏上所呈现的光称为光栅，它是由电子扫描运动而形成的。

一.黑白显像管1.结构显像管是一种阴极射线管（或称电子射线管），英文代号为C RT，图1-1为黑白显像管结构示意图，黑白显像管由荧光屏、电子枪及玻璃外壳组成。

板书图1-12.电子枪电子枪由灯丝、阴极、栅极、加速极、聚焦极及高压阳极组成。

其任务是发射电子束轰击荧光屏。

灯丝：加热阴极，使阴极发射电子。

阴极：阴极被加热后，就会向外发射电子。

栅极：可控制电子的发射量。

加速极：电子起加速作用，使电子高速向荧光屏方向运行。

聚焦极：将较粗的电子束聚成很细的电子束。

电子束越细，重现的图像就越清晰。

高压阳极：使电子束能高速轰击荧光屏上的荧光粉，使荧光粉发光。

3.玻璃外壳玻璃外壳包括管颈、锥体和玻屏三部分。

4.荧光屏玻屏内壁上涂有一层约10μm（微米）厚的荧光粉，故通常称为荧光屏或屏幕。

荧光屏近似长方形，宽高比为4∶3。

电视机的尺寸通常以荧光屏的对角线长度来计量。

二.电子扫描1.光栅的形成电子束未受任何外力作用时，它就在屏幕中心位置产生一个亮点。

如果让电子束在荧光屏上扫描就会形成光栅。

行扫描：电子束不断从左至右进行偏转称为行扫描（也称水平扫描）。

行扫描的结果会在屏幕上产生一条水平亮线。

场扫描：电子束不断从上至下进行偏转称为场扫描（也称垂直扫描）。

场扫描能在屏幕上产生一条垂直亮线。

实际中，电子束的两种扫描是同时进行的，且行扫描的速度远大于场扫描的速度，这样就在屏幕上形成一行接一行略向右下方倾斜的水平亮线，这些亮线合成为光栅。

2.逐行扫描电子从左至右，从上至下一行紧接一行地进行扫描叫逐行扫描。

每一行扫描均包含两个过程，即行正程和行逆程。

每一场扫描也由两个过程组成，即场正程和场逆程。

3.隔行扫描隔行扫描是一种先扫奇数行，再扫偶数行的扫描方式。

采用隔行扫描后，一帧（一幅）图像分两场扫完。

4.扫描参数的规定我国对电视扫描的参数规定如下：一帧图像的总行数为625行，分两场扫描，每一场总扫描行数为312.5行。

您现在的位置是：网络教程 ->第一章第一章黑白电视原理1.1 光和视觉特性1.2 黑白电视系统组成原理1.3 电视扫描与同步1.4 黑白全电视信号1.5 电视图象的基本参量电视分黑白电视与彩色电视。

黑白电视只能传送景物的亮度信息；彩色电视不仅能传送景物的亮度信息，还能传送景物的彩色信息。

彩色电视是在黑白电视与色度学的基础上发展起来的。

本章重点介绍黑白电视传象的基本原理。

首先介绍光学和人眼视觉特性的有关知识，因为它们是学习电视传象技术的基础；然后讲述黑白电视系统的组成，电视扫描与同步原理，黑白全电视信号以及电视图象的基本参量等内容。

§1.1 光和视觉性1.1.1 人眼构造和感光机理一、人眼的构造眼睛的外形是一个直径大约为23mm的球体，其水平断面，如图1.1－1所示。

眼球由多层组成，最外层是较硬的膜，前面1/6部分是透明的角膜，光线由此进入，其余5/6部分为巩膜，作为外壳保护眼球。

角膜内是前室，含有水状液，对可见光是透明的，能吸收一部分紫外光。

前室后面是虹膜，其中间有一直径可在2～8mm间变化的小孔，称为瞳孔，相当于照相机的光圈，调节进入眼睛的光通量。

瞳孔后面是永晶体，它是扁球形弹性透明体，能起透镜作用，其曲率由两旁的睫状肌调节，从而改变它的焦距，使远近不同的景物都在视网膜上清晰成象。

永晶体的后面是后室，它充满了透明的胶质，起着保护眼睛的滤光作用。

后壁则为视网膜，它由无数的光敏细胞组成光敏细胞按其形状分为杆状的细胞和锥状细胞，锥状细胞有700万个，主要集中在正对瞳孔的视网膜中央区域称为黄斑区。

此处无杆状细胞，越远离黄斑区，锥状细胞越少，杆状细胞越多，在接近加缘区域，几乎全是杆状细胞。

杆状细胞只能感光，不能感色，但感光灵敏度极高，是锥状细胞感光灵敏度的10，000倍。

锥状细胞既能感光，又能感色。

两者有明确的分工：在强光作用下，主要由锥状细胞起作用，所以在白天或明亮环境中，看到的景象既有明亮感，又有彩色感，这种视觉叫做明视觉（或白日视觉）。
