黑白电视基本原理

黑白液晶显示屏原理
黑白液晶显示屏是一种常见的显示技术，其原理基于液晶分子在电场作用下改变其排列状态来控制透光性。

下面将介绍黑白液晶显示屏的工作原理。

黑白液晶显示屏由两片平行的玻璃基板组成，内部涂有一层透明的导电材料。

这两片基板之间填充了液晶材料，液晶分子可以在两片基板之间自由排列。

当液晶屏被加电时，基板上的导电材料形成了一个均匀的电场。

液晶分子在电场的作用下会按照规律排列，从而改变光的透射情况。

具体来说，在黑白液晶显示屏中使用的液晶分子是向列型液晶分子，即在没有电场作用下，液晶分子会呈现列状排列。

当液晶屏施加正电压时，导电材料上的正电荷会吸引液晶分子中的负电荷，使液晶分子变得更加垂直排列。

这种排列状态称为“向列态”。

在向列态下，液晶分子会使光线通过，显示为白色。

当液晶屏施加负电压时，导电材料上的负电荷会吸引液晶分子中的正电荷，使液晶分子呈现平行排列。

这种排列状态称为“平面态”。

在平面态下，液晶分子会使光线发生偏振转向，无法通过，显示为黑色。

通过调节液晶屏上的电压，可以控制液晶分子的排列状态，从而实现黑白显示。

黑白液晶屏原理
黑白液晶屏是一种常见的显示技术，其原理基于液晶分子的定向排列和光的偏振特性。

黑白液晶屏通常由两块平行的玻璃基板构成，中间夹层有液晶分子。

液晶分子是一种长而细长的有机分子，其特殊之处在于它可以在电场的作用下发生偏转。

液晶分子在没有电场的情况下，呈现较为无序的排列状态。

但当电场加在液晶屏上时，液晶分子会受到电场的影响而发生定向排列。

这种电场调控液晶分子排列的特性，使得黑白液晶屏能够控制光的透过程度。

液晶屏中的液晶分子排列方式可以分为两种：平行排列和垂直排列。

当液晶屏无电场作用时，液晶分子呈现与玻璃基板平行或垂直的排列方式。

而在有电场作用下，液晶分子可以根据电场的方向而偏转，从而改变液晶屏对光的透过程度。

黑白液晶屏在原理上是利用液晶分子排列的变化来控制光的透过程度。

液晶屏的工作原理是，通过施加电场，改变液晶分子的排列程度，使其能够调节光的透射，从而形成黑白不同的显示效果。

具体来说，液晶屏中的液晶分子排列方式是由驱动电极上的电场来调节的。

根据不同的信号输入，电极会施加不同的电场强度，从而改变液晶分子的排列方式。

当液晶分子完全偏转时，光无法透过液晶屏，形成黑色。

而当液晶分子没有偏转时，光能够透过液晶屏，形成白色。

综上所述，黑白液晶屏利用液晶分子的定向排列和电场调控的原理，通过控制光的透过程度，实现黑白颜色的显示效果。

这种显示技术广泛应用于数字产品中，如电子书阅读器、传统计算机显示屏等。

电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。

本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。

首先，黑白电视的图像传输主要采用模拟信号传输的方式。

图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。

摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。

电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。

这些电压值代表了物体上对应位置的光强度。

接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。

CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。

电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。

而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。

荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。

最后，黑白电视还需要考虑声音的传输。

声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。

具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。

载波信号被混合到图像信号中，一起传输到接收端。

接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。

需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。

但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。

总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。

通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。

然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。

最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。

尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。

黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。

全电视信号经天线接收后，首先进入高频调谐器内〔俗称高频头〕，经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。

由于电视机采用超外差式内载波的形式〔如同我们常见的超外差式收音机一样〕，将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。

全电视信号〔包括图像、伴音、同步信号〕经过图像通道的三级中频放大后，再经视频检波器进展检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。

把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。

电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，假设要保证电视机和电视台发射的电子扫描顺序平安一致，就要在电视机内设置同步扫描电路。

同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。

显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。

所以要在进展扫描电路部分的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。

电源部分提供电视机各部分电路的工作电压。

彩色电视机的一般原理由于历史的原因，在创造彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍可以利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。

彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全一样。

黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致一样。

另外，重放图像要使用彩色显像管及其附属电路。

彩色电视机的色解码电路是复原彩色图像的重要部分，它由亮度通道、色度通道和解码矩阵电路组成。

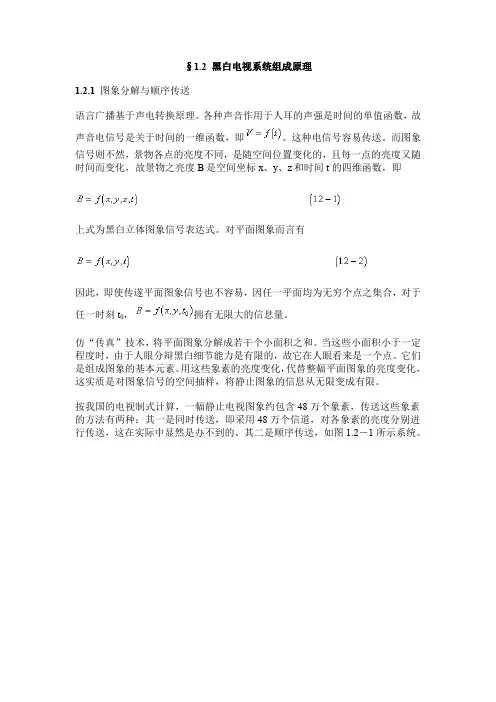

§1.2 黑白电视系统组成原理1.2.1 图象分解与顺序传送语言广播基于声电转换原理。

各种声音作用于人耳的声强是时间的单值函数，故声音电信号是关于时间的一维函数，即。

这种电信号容易传送。

而图象信号则不然，景物各点的亮度不同，是随空间位置变化的，且每一点的亮度又随时间而变化，故景物之亮度B是空间坐标x、y、z和时间t的四维函数，即上式为黑白立体图象信号表达式。

对平面图象而言有因此，即使传遂平面图象信号也不容易，因任一平面均为无穷个点之集合，对于任一时刻t0，拥有无限大的信息量。

仿“传真”技术，将平面图象分解成若干个小面积之和。

当这些小面积小于一定程度时，由于人眼分辩黑白细节能力是有限的，故它在人眼看来是一个点。

它们是组成图象的基本元素。

用这些象素的亮度变化，代替整幅平面图象的亮度变化，这实质是对图象信号的空间抽样，将静止图象的信息从无限变成有限。

按我国的电视制式计算，一幅静止电视图象约包含48万个象素，传送这些象素的方法有两种：其一是同时传送，即采用48万个信道，对各象素的亮度分别进行传送，这在实际中显然是办不到的。

其二是顺序传送，如图1.2－1所示系统。

将平面图象各象素的亮度按一定顺序转变成电信号，一个接一个地传送出去，在接收端按相同顺序在同幅型比之平面上恢复发端图象。

当其传送速度快到一定程度时，由于视觉惰性和发光材料的余辉特性，我们将会感到整幅图象是同时发光而无顺序感，这就完成了一幅平面静止图象的传送。

对于活动图象，任一瞬间都有一幅对应的静止图象，在任一有限时间内将包含无穷多幅图象。

利用视觉的惰性，电影技术每秒钟只传送24幅连续静止图象便可以获得活动图象，故广播电视每秒也只传送25帧（幅）或30帧图象，亦可得到活动的电视图象。

这种方法可以看作是对活动图象信号的时间抽样。

对图象信息的空间抽样和时间抽样极大地压缩了被传送的图象信息，使之从无限变成有限，从而达到技术可以传送的程度。

图1.2－1所示开关K1和K2是一种同步控制开关，当K1和K2按相同顺序依次接通收发两端对应象素时，发端图象的亮度分布就传送到收端并重现于显示平面上。

14CM黑白电视的制作第一章黑白电视机原理一、电视的基本知识1、电视机的分类1.1 按荧光屏重现的颜色分类电视机按荧光屏重现的颜色可分为黑白电视和彩色电视机。

黑白电视机的荧光屏上仅能重现被摄物的亮度差异，呈现黑白图像，彩色电视机的荧光屏上不仅能重现被摄物的亮度差异，还能还原出被摄物的色调和色饱和度，呈现彩色图像。

1.2按使用的主要器件分类电视机按使用的主要器件可分为电子管电视机、晶体管电视机、集成电路电视机。

集成电路电视机是目前电视机生产的主流和方向，不断提高电视机电路的集成化程度，一台电视机的整机可以有三块、两块、一块集成电路组成。

2、电视传送图像的过程电视传送图像的过程主要是把图像中明暗不同的亮度变换程度不同的电信号和借助无线电波作为“运载”电信号的工具。

电视图像的传送首先用摄像机把图像分解成亮暗不同的电信号，并把光信号转变为电信号，这一信号为视频信号或图像信号，经过放大，在图像放射机中以调幅的方式把视频信号装载到超高频载波中，形成超高频调幅波送到发射天线。

电视接收机则将收到的高频电磁波进行放大、检波等处理，将图像信号和伴音信号从高频载波中取出来放大到足够的幅度，利用显像管将图像信号还原的图像明暗变化，即重现图像；利用扬声器将伴音信号还原成声音。

全电视信号3、电视中的扫描一幅完整图像的传送和重现，是靠摄像管和显像管中电子束在靶面及荧光屏面上从左到右，从上到下有规律地运动实现的。

3.1 逐行扫描电子束在荧光屏上一行接一行地扫完整个画面，在我国不采用这种扫描方式，会与图像闪烁现象。

3.2隔行扫描在我国采用这种扫描方式，在这种方式中，电子束对一帧画面扫描两次，第一次扫描奇数行像素，第二次扫描偶数行像素，从而避免了亮度闪烁。

4、全电视信号电视为了重现图像，必须传送图像信号，为了使接收端和发送段同步工作，必须发送同步信号；为了使扫描逆程不在荧光屏上显示出来，还必须加入消隐信号。

一个行周期的全电视信号波形一个行周期的电子束扫描轨迹5、高频电视信号传送图像信号和伴音信号都要“装载”在频率很高的高频载波上，形成高频电视信号才能进行距离的传送，高频信号包括高频图像信号和高频伴音信号。

您现在的位置是：网络教程 ->第一章第一章黑白电视原理1.1 光和视觉特性1.2 黑白电视系统组成原理1.3 电视扫描与同步1.4 黑白全电视信号1.5 电视图象的基本参量电视分黑白电视与彩色电视。

黑白电视只能传送景物的亮度信息；彩色电视不仅能传送景物的亮度信息，还能传送景物的彩色信息。

彩色电视是在黑白电视与色度学的基础上发展起来的。

本章重点介绍黑白电视传象的基本原理。

首先介绍光学和人眼视觉特性的有关知识，因为它们是学习电视传象技术的基础；然后讲述黑白电视系统的组成，电视扫描与同步原理，黑白全电视信号以及电视图象的基本参量等内容。

§1.1 光和视觉性1.1.1 人眼构造和感光机理一、人眼的构造眼睛的外形是一个直径大约为23mm的球体，其水平断面，如图1.1－1所示。

眼球由多层组成，最外层是较硬的膜，前面1/6部分是透明的角膜，光线由此进入，其余5/6部分为巩膜，作为外壳保护眼球。

角膜内是前室，含有水状液，对可见光是透明的，能吸收一部分紫外光。

前室后面是虹膜，其中间有一直径可在2～8mm间变化的小孔，称为瞳孔，相当于照相机的光圈，调节进入眼睛的光通量。

瞳孔后面是永晶体，它是扁球形弹性透明体，能起透镜作用，其曲率由两旁的睫状肌调节，从而改变它的焦距，使远近不同的景物都在视网膜上清晰成象。

永晶体的后面是后室，它充满了透明的胶质，起着保护眼睛的滤光作用。

后壁则为视网膜，它由无数的光敏细胞组成光敏细胞按其形状分为杆状的细胞和锥状细胞，锥状细胞有700万个，主要集中在正对瞳孔的视网膜中央区域称为黄斑区。

此处无杆状细胞，越远离黄斑区，锥状细胞越少，杆状细胞越多，在接近加缘区域，几乎全是杆状细胞。

杆状细胞只能感光，不能感色，但感光灵敏度极高，是锥状细胞感光灵敏度的10，000倍。

锥状细胞既能感光，又能感色。

两者有明确的分工：在强光作用下，主要由锥状细胞起作用，所以在白天或明亮环境中，看到的景象既有明亮感，又有彩色感，这种视觉叫做明视觉（或白日视觉）。
