黑白电视机原理框图
- 格式：ppt
- 大小：1.23 MB
- 文档页数：42
下载文档原格式
合集下载
《黑白电视机原理》课件
信号处理原理的实现需要精确 的电路设计和参数调整，以保 证图像的质量和稳定性。
电源电路原理
电源电路是黑白电视机的能源供给部分，负责提供各电路所需的稳定电压和电流。
电源电路包括电源变压器、整流滤波电路、稳压电路等部分，是保证黑白电视机正 常工作的基础。
电源电路原理的实现需要考虑到效率、稳定性、安全性和可靠性等方面，以保证黑 白电视机的长期稳定运行。
。
节能环保技术
未来黑白电视机将采用更先进的 节能环保技术，降低能耗和减少
对环境的影响。
市场发展趋势
市场规模扩大
随着全球经济的发展和消 费者对生活品质的追求， 黑白电视机市场规模有望 持续扩大。
市场竞争加剧
随着技术的普及和市场需 求的增长，黑白电视机市 场竞争将更加激烈。
品牌集中化趋势
在市场竞争中，具有品牌 优势和技术实力的企业将 逐渐占据主导地位，形成 品牌集中化趋势。
电视机的组成结构
信号接收部分
用于接收电视信号， 包括天线、调谐器等 。
信号处理部分
用于处理接收到的信 号，包括高频头、中 频放大器、解调器等 。
图像显示部分
用于显示图像，包括 显像管、液晶显示屏 、等离子显示屏等。
声音部分
用于播放声音，包括 扬声器、音频处理电 路等。
控制部分
用于控制电视机的工 作，包括开关电源、 遥控器等。
应用领域拓展
教育领域
黑白电视机在教育领域具有广泛的应用前景，如 远程教学、多媒体展示等。
商业领域
黑白电视机在商业领域的应用也将逐渐增加，如 广告展示、会议演示等。
家庭娱乐领域
随着家庭娱乐需求的增加，黑白电视机有望成为 家庭娱乐的重要设备之一。
第二章黑白电视机原理
191 190.75 192.25
f
6 8 8频道 6.5 0.25 190.75 191 MHｚ
184.25 0.75
f
6 8 MHｚ
31.5
38
f MHz
中放电路幅频特性
1(0db) 0.707(-3db) 0.5(-6db) 0.05(-26db) 30 31.5±0.1 <0.01(< -40db) 38 39.5 f MHz 5.5MHz
阻 抗 匹 配
信号通道部分 高 放 混 频 本振 38M 中 31.5M 放 延时 AGC 检 波 视 预 放 AGC
高频调谐器
同步 分离 电路 同步扫 描部分
A F C
行 15625Hz 行 振 激 荡 励 场 50Hz 场锯 振 齿波 荡 形成
行 输 出 场 激 励
积 分
简单故障判断
1、有光栅，无图像，无伴音。 2、有光栅，有图像，无伴音。 3、有光栅，无图像，有伴音。 4、有伴音，荧光屏上只有一条水平亮线。 5、有伴音，荧光屏上只有一条垂直亮线。 6、图像垂直方向不同步。 7、图像水平方向不同步。 8、图像垂直与水平方向都不同步。
中放输 入端信 号
t
31.5 38
f MHz
中放电路幅频特性
1(0db) 0.707(-3db) 0.5(-6db) 0.05(-26db) 30 <0.01(< -40db) 31.5±0.1 38 39.5 f MHz 5.5MHz
检波输 入端信 号 检波输 出信号 视放输 出信号 鉴频输 入信号 扬声器端 输入信号
鉴频
音频放大 0～6M 视 放 高 压 行输 出变 压器 场 输 出 稳压 电源 电源及显像 管供电部分 高中 压电 路
彩色电视机原理第二章黑白显像管及黑白电视
14
伴音 图像 同步
（4）中频放大器：对图像信号进行60dB的放大，伴音信号进行34dB的放 大。滤波器滤除邻近频道信号的干扰。
（5）视频检波器：对图像信号进行峰值包络检波，得到视频图像信号 （0~6M），并且以图像中频为载频与伴音中频信号混频后得到第二伴音 中频信号6.5M。
（6）检波输出：分离图像信号和伴音信号，取样电视信号作为复合同步信 号。输出到视频放大器后恢复直流，加在显像管上。
•当有图像信号输入时，栅、阴极间上叠加了图像信号电 压，屏幕各点对应的阴极电流ik随图像信号规律地变化。 且必须根据图像信号的极性选择它输入的电极。
6
一、 显像管调制特性曲线 调制特性：ugk (始终为负值)与ik的关系曲线。
ik=k(ugk-ugk0)γ
(2-1)
γ为显像管电光转换特性的非线性系数， 其值为2～3之间；
大家好
1
第二章 黑白显像管及黑白电视
2.1 黑白显像管 2.2 黑白电视机原理框图 2.3 信号波形及频谱的变换 2.4 通道频率特性对图像质量的影响 2.5 黑白电视机的主要技术要求 复习思考题
2
2.1 黑白显像管
显像管的特性和要求是整个 电视机设计的基本依据，而 且图像的收看质量，清晰度、 对比度、亮度等指标也是表 现在显像管上。 2.1.1 显像管的结构
33
2.4.3 本振频率偏移的影响
本振频率偏移会导致中频信号频谱在频率轴上的位置偏移。 当本振频率fL偏高时，则中频信号频谱中各频率分量均提高，
这相当于中放幅频特性左移，此时图像信号及伴音信号受 影响的情况如图2-9(e)所示; 当本振频率fL降低时，则相当于中放幅频特性右移，此时图 像及伴音受影响的情况如图2-9(d)所示。
伴音 图像 同步
（4）中频放大器：对图像信号进行60dB的放大，伴音信号进行34dB的放 大。滤波器滤除邻近频道信号的干扰。
（5）视频检波器：对图像信号进行峰值包络检波，得到视频图像信号 （0~6M），并且以图像中频为载频与伴音中频信号混频后得到第二伴音 中频信号6.5M。
（6）检波输出：分离图像信号和伴音信号，取样电视信号作为复合同步信 号。输出到视频放大器后恢复直流，加在显像管上。
•当有图像信号输入时，栅、阴极间上叠加了图像信号电 压，屏幕各点对应的阴极电流ik随图像信号规律地变化。 且必须根据图像信号的极性选择它输入的电极。
6
一、 显像管调制特性曲线 调制特性：ugk (始终为负值)与ik的关系曲线。
ik=k(ugk-ugk0)γ
(2-1)
γ为显像管电光转换特性的非线性系数， 其值为2～3之间；
大家好
1
第二章 黑白显像管及黑白电视
2.1 黑白显像管 2.2 黑白电视机原理框图 2.3 信号波形及频谱的变换 2.4 通道频率特性对图像质量的影响 2.5 黑白电视机的主要技术要求 复习思考题
2
2.1 黑白显像管
显像管的特性和要求是整个 电视机设计的基本依据，而 且图像的收看质量，清晰度、 对比度、亮度等指标也是表 现在显像管上。 2.1.1 显像管的结构
33
2.4.3 本振频率偏移的影响
本振频率偏移会导致中频信号频谱在频率轴上的位置偏移。 当本振频率fL偏高时，则中频信号频谱中各频率分量均提高，
这相当于中放幅频特性左移，此时图像信号及伴音信号受 影响的情况如图2-9(e)所示; 当本振频率fL降低时，则相当于中放幅频特性右移，此时图 像及伴音受影响的情况如图2-9(d)所示。
33黑白电视机的方框图
结束
芯片
级联放大电路
电流并联负反馈级联电路
电流并联负反馈电路（简化）
电流并联负反馈级联电路
检波器工作原理
D系列三块集成电路黑白电视机
感谢聆听！
自动噪波控制（ANC）作用：抑制噪波影响； 自动噪波控制（ANC）电路： 过程： 预视放输出AGC｛ 1、中频放大 2、高频放大 说明：电路构成回路，自动调整 中高频放大量，保证图像稳定
B、视频放大器
电路构成：预视放、视放末级 预视放：主要作用是分配信号
伴音电路
全电视信号 AGC
预 视 放 ANC
1、信号系统：公共信号通道、伴音通道及视放电路 作用：对接受信号的高频电视信号放大、变频、检 波或者鉴频等处理，并最终在荧光屏上显示图像， 在扬声器中播放声音；
A、公共信号通道：电视信
号接受和初步处理电路；
（1）高频调谐头（高频头)用于选择并放大天线接收到的电视
节目信号混频器进行混频 高
频
38MHZ中频图像信号
扫面电路→场扫描
延伸：场同步信号的脉冲宽度>>行同步信号的脉冲宽度 自动频率控制电路： 进行本机及电视信号 行频的比较，输出误差 调整本机行扫描的
频率和相位→行同步
（2）行扫描电路 电路构成：行振荡、行激励级及行输出级 行振荡电路：主要作用产生行频扫描信号，具有频率高、正程 时间长、逆程时间短的特点；f=15625HZ锯齿波 行激励电路:行频电流经激励管的放大电路 行输出级：输出激励的线路；
（3）检波器
检波器：即相干解调器，有模拟乘法器、限 幅器及低通滤波器构成； 检波器分类：包络检波器、同步检波器； 检波器作用： 1、从中放电路中解调 出视频信号； 2、借助辅助电路， 获得图像中频和伴音 中频差频，及6.5MHZ 第二伴音中频信号；
第二章 黑白显像管及黑白电视1
利用本机振荡产生一个比图像载频高38MHz的振
荡信号，与接收的全射频电视信号进行混频外差后得 到中频电视信号。
第二章 黑白显像管及黑白电视 二、单通道方式的特点： 单通道电视机的图像与伴音中频信号在图像检波之前
公用一个中频放大器，直到检波后才分开。
第二章 黑白显像管及黑白电视 三、 几种射频干扰源 对单通道超外差式电视接收机来说，存在以下几种干扰: (1) 邻频道干扰：电视机在接收某频道时与相邻频道的 图像或伴音高频信号可能同时进入电视机，以至在电视图像 上出现邻频道的差拍干扰。
电子束流方向相反）的大小而实现的。 无图像时：阴、栅极间加一直流负压Ugk0，产生 阴极电流ik处处相等，因而产生亮度均匀的光栅。 有图像时：阴、栅极间在直流负压基础上叠加了 图像信号电压，产生的阴极电流ik随图像信号规律而 变化，从而产生明暗变化的图像。
第二章 黑白显像管及黑白电视 一、显象管调制特性曲线： 显象管的调制特性是指其电光变换特性，实质上调制
第二章 黑白显像管及黑白电视

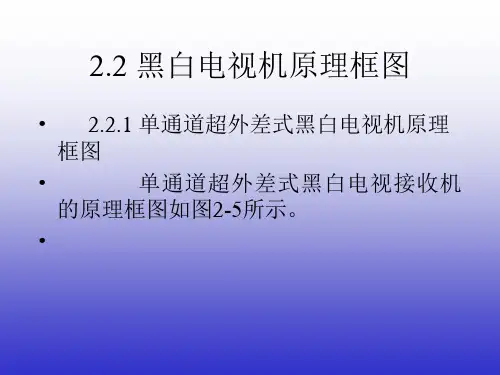

图 2-5 单通道超外差式电视机原理框图
第二章 黑白显像管及黑白电视
超外差方式有什么主要优点?
答：超外差式是利用本机振荡器产生一个比图像
载频高38MHz的振荡信号，与接收的全射频电视信号
进行混频外差后得到中频载频电视信号。不论接收哪 个频道的全射频电视信号，混频后都变成38MHz同一
三、玻璃外壳
玻璃外壳由管颈、锥体、屏面组成 显像管结构示意图如P32图 2-1
第二章 黑白显像管及黑白电视
图 2-1 显像管结构示意图
第二章 黑白显像管及黑白电视
1、显像管由哪几部分组成? 答：显像管由电子枪、荧光屏和玻璃外壳三部分组成。 2、荧光屏上铝膜有什么作用?
第四章黑白电视机原理ppt课件
黑白显像管由三部分组成： （1〕玻璃外壳 （2〕电子枪 （3〕荧光屏
显像管是电真空器件，能承受高压并防爆裂。
此外，显像管外面还附有行、场偏转线圈〔产生驱动 电子束扫描的磁场〕及中心位置调节器〔磁环，用于 调节电子束居中〕等。
1、 黑白显像管的结构
内外石墨层
二次电子
电子枪各电极正常工作电压
偏转线圈 第二、四阳极
隔行扫描
为降低视频带宽，将一帧图像分两次传送，每次称为一场，
分别是由奇数行构成的奇数场和由偶数行构成的偶数场，两场均
匀镶嵌，最终合成一帧完整的图像，这种扫描方式称为“隔行扫
描”。
采用隔行扫描技术后，每秒传送的图像帧数降为25帧，每
帧分为两次传送，每次传送一场，每场为625/2=312.5行〔不再是
（3〕电视标准规定每秒传送25帧图像，每帧图像共625行， 每行约417个周期，则每帧图像的周期数即图像信号频率为：
fmax = 每秒传送的图像帧数×每帧行数×每行周期数 fmax = 50帧×625行×416T≈12MHz 已知图像信号最低频率为0Hz，则视频带宽高达0~12MHz！
14 隔行扫描与视频带宽的减小
第4章 黑白电视机原理
一、图像的传输与显示
1. 电视信号的调制方式 电视广播既要传送图像，
还要传送声音，而图像、声音的频 带是重叠的〔图：0~6MHz，音： 20~20KHz），为避免在同一频道中 传送时互相干扰，须采取不同的调 制方式：
图像：采用调幅方式
2. 伴音调频、图像调幅的原因
（1〕伴音频带窄，可用调频方式实现高质量传 输，抗干扰力强、音质好；
图像的传输是以像素为基本单元进行传送的，传送方式可分为：
（1〕同时传送：将一幅图像的全部像素同时〔并行〕传送
显像管是电真空器件，能承受高压并防爆裂。
此外，显像管外面还附有行、场偏转线圈〔产生驱动 电子束扫描的磁场〕及中心位置调节器〔磁环，用于 调节电子束居中〕等。
1、 黑白显像管的结构
内外石墨层
二次电子
电子枪各电极正常工作电压
偏转线圈 第二、四阳极
隔行扫描
为降低视频带宽，将一帧图像分两次传送，每次称为一场，
分别是由奇数行构成的奇数场和由偶数行构成的偶数场，两场均
匀镶嵌，最终合成一帧完整的图像，这种扫描方式称为“隔行扫
描”。
采用隔行扫描技术后，每秒传送的图像帧数降为25帧，每
帧分为两次传送，每次传送一场，每场为625/2=312.5行〔不再是
（3〕电视标准规定每秒传送25帧图像，每帧图像共625行， 每行约417个周期，则每帧图像的周期数即图像信号频率为：
fmax = 每秒传送的图像帧数×每帧行数×每行周期数 fmax = 50帧×625行×416T≈12MHz 已知图像信号最低频率为0Hz，则视频带宽高达0~12MHz！
14 隔行扫描与视频带宽的减小
第4章 黑白电视机原理
一、图像的传输与显示
1. 电视信号的调制方式 电视广播既要传送图像，
还要传送声音，而图像、声音的频 带是重叠的〔图：0~6MHz，音： 20~20KHz），为避免在同一频道中 传送时互相干扰，须采取不同的调 制方式：
图像：采用调幅方式
2. 伴音调频、图像调幅的原因
（1〕伴音频带窄，可用调频方式实现高质量传 输，抗干扰力强、音质好；
图像的传输是以像素为基本单元进行传送的，传送方式可分为：
（1〕同时传送：将一幅图像的全部像素同时〔并行〕传送

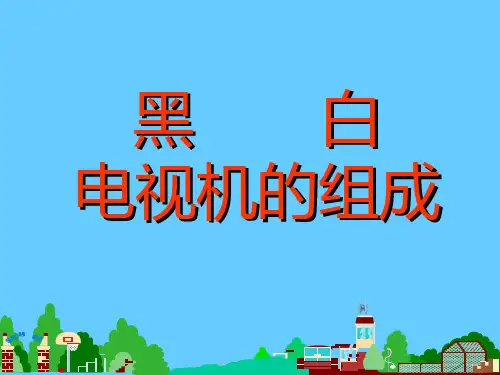

黑白电视机的组成框图1
（二）电视机功能电路故障现象
故障部位
图像形成电路 伴音形成电路
故 障 现 象
无图像、图像失真（拖尾、镶边、模糊） 灵敏度差、图像不稳定 无伴音、伴音失真、声小或失控
光栅形成电路
无光栅、亮度失控 水平一条亮线、场幅不足、场线性不良 垂直一条亮线、行幅不足、行线性不良
行、场均不同步、行不同步、场不同步、 图像扭曲、无图像 三无（无光栅、无图像、无伴音） 图像扭曲
电视机中频通道的幅－频特性通常由声表面波 滤波器（SAWF）一次形成。 3、视频检波器的信号变化情况 视频检波器解调出0～6MHZ的视频全电视信号， 同时产生6.5MHZ（38MHZ－31.5MHZ）的第二伴音 中频（调频波）。 4、视放输出级的信号变化情况 视放输出级对视频信号进行24dB～38dB左右的电 压放大，然后送到显象管的阴极。调节视放输出级的 放大倍数，就可改变图像的对比度。 5、伴音通道中信号的变化情况 伴音通道对6.5MHZ的第二伴音中频进行放大、限 幅、鉴频，然后进行音频放大。
我国电视标准： 图像中频 —— 38 MHz
二、公共通道（图像中放） 1、作用与组成 将调谐器输出的中频信号进行放大、视频检波， 解调出视频全电视信号，并产生6.5MHZ 的第二伴音中 频信号。 公共通道由中频放大器、视频检波器、预视放电 路、噪声抑制电路（ANC）和自动增益控制电路 （AGC）电路组成。 2、中频放大电路 中频放大电路由预中放电路、声表面波滤波器 （SAWF）和集成宽带中放电路组成。其作用是：形 成中频通道幅－频特性并将中频信号放大到足够的幅 度（约68dB，即电压放大2500倍），以满足视频检波 电路的电平要求。
图像中频处理系统
IF
中放
检波
预视放
黑白电视机的组成框图1
•
伴音信号经过两次电路简单
• 第二伴音中频频率非常稳定
• 容易产生图像与伴音信号之间的相互干扰
扫描系统的作用是：产生与发送端同频同相的行、 场锯齿波电流，控制显像管的电子束作有规律的扫描， 并形成良好的光栅。 二、信号处理系统
信号处理系统由高频调谐器、公共通道、伴音通 道和视放输出电路组成。
高频调谐器（高频头）
RF
高放
混频 本振
IF
高频头的作用 • 选频 • 放大 • 频率变换
RF AGC
•
•
高放：选择所接收频道的高频电视信号并加以放大
本振：自激产生频率比所接收的电视频道图像载波 频率高一个固定中频的等幅正弦波（本振信号）
•
混频：完成高频电视信号与本振信号的混频作用， 取出差频信号，获得图像中频信号与第一伴音中频 信号送中放。
（二）电视机功能电路故障现象
故障部位
图像形成电路 伴音形成电路
故 障 现 象
无图像、图像失真（拖尾、镶边、模糊） 灵敏度差、图像不稳定 无伴音、伴音失真、声小或失控
光栅形成电路
无光栅、亮度失控 水平一条亮线、场幅不足、场线性不良 垂直一条亮线、行幅不足、行线性不良
行、场均不同步、行不同步、场不同步、 图像扭曲、无图像 三无（无光栅、无图像、无伴音） 图像扭曲
信号处理系统的作用是：将接收到的高频电视信 号进行处理，解调出视频全电视信号和伴音信号，并 把相应的信号还原成图像和声音。
1、高频调谐器中信号的变化情况 例：当接收5频道的电视信号时，本机振荡的频 率为123.25MHZ，它与5频道的图像载频85.25MHZ 混频，产生差频为38MHZ的图像中频信号。而本机振 荡信号与5频道的伴音载频混频，产生差频为 31.5MHZ的伴音中频信号。 见P25的（图3－2）。 高频调谐器对信号有10～30倍的电压放大。 2、中频通道中信号的变化情况 电视机的中频通道对38MHZ的图像中频信号进行 60～68dB的电压放大；而对31.5MHZ的伴音中频信号 进行34dB左右的电压放大。同时，要抑制邻近频道串 入的30MHZ和39.5MHZ的干扰信号。见（图3－3）
黑白电视机原理框图
•
C点为混频器的输出端。由于本振频率(8频 道fL =222.25 MHz)比图像高频载频(fP=184.25MHz) 高 38MHz ， 比 伴 音 高 频 载 频 (fS=190.75MHz) 高 31.5MHz ，则混频器输出信号包络不变，但载频已 由高频变换为中频，如图(c)所示，它的频谱如图(c′) 所示，频谱结构与图(b′)相比处于倒置位置。 • 混频器输出的图像中频、伴音中频被送入 中频放大器进行放大。整机增益主要是由中频放大 器提供。由于采用残留边带调制方式，因此要求中 频放大器具有特定的幅频特性(原因说明见1.5.4节)， 如图2-6(c″)或图2-7 所示。图中在38MHz 图像中频处， 其增益为中放最大增益的50%，在31.5MHz伴音中频 载频处的中放增益只有 5%，即对伴音信号附加衰减 20 倍，使被崐中频放大器放大后的全中频电视信号 中，伴音信号远远小于图像信号，以防止干扰图像。
图 2-7
•
另外，由于被天线截取的邻近频 道干扰信号，如7频道伴音载频fS7 (182.75MHz)和9频道的图像载频fP9 (192.25 MHz)，实际上不可能被输入回路、 高放的选择回路全部滤掉，它们一旦进入 变频器，将会与8频道的本振频率fL差拍出 30MHz和39.5MHz的中频干扰频率。因此， 在中频放大器中采用专门电路对此两干扰 频率加以抑制，故中放幅频特性在30MHz 和39.5 MHz的固定频率处有两个吸收点。 这样，中频放大器输出端D点的信号波形 不变，特性，对 图像信号进行峰值包络检波，得到视频图像信号 (0 ～ 6MHz) 。并且以图像中频为载频与伴音中频信 号混频，变换产生第二伴音中频信号(6.5 MHz)。将 其输出的两个信号送至检波输出电路。 • 预视放级的作用是分离图像信号和伴音信 号，并在输出的电视信号中取样，提供通道自动增 益控制 (AGC) 电压和扫描系统所需要的复合同步信 号。它将视频图像信号送到视频放大器，放大 ( 约 34dB ～ 38dB ) 并恢复直流后，送至显像管的阴极 或控制栅极，使之在显像管屏幕上重现图像。 • 第二伴音中频信号经伴音中放放大、限幅 后，由鉴频器解调出原始伴音信号，送至低频电压、 功率放大器进行放大后，在扬声器恢复原伴音。
黑白电视机原理
黑白电视机原理一、黑白电视广播及接收原理1、图像的传送1.1 静止图像的传送象素：通俗点就是点，有一种单一颜色的点！（一般电视象素可达50多万个）同时传送：将组成图像的所有象素的信息同时进行传送。
顺序传送：将象素信息依次顺序传送。
（人眼有0.06s的瞬间保留时间）摄像机：图像分解，光→电（根据亮暗不同形成不同电平）光电靶图1-1 摄像机与显像管原理示意图显像管：图像合成，电→光（根据不同的电平形成不同的亮暗）1.2 活动图像的传送（幅=帧）电影：24幅/秒，实际上是48幅/秒（每幅图像放两次）电视：25幅/秒，实际上是50幅/秒（每幅图像分两场）2、电子扫描行扫描：电子束在屏幕上沿水平方向的扫描。
场扫描（帧扫描）：电子束在屏幕上沿垂直方向的扫描。
光栅：一组水平亮线组成。
ABAB逐行扫描帧逆程扫描图1-2 逐行扫描和帧逆程扫描正程：传送图像内容。
逆程：不传送图像内容（需消隐掉）。
电视机扫描方式有两种：逐行扫描：电视信号所占频带太宽，可容纳的电视台数目减少。
隔行扫描：分成奇数场和偶数场，两个场镶嵌在一起。
优点是降低频带。
现代电视：隔行输入（发射台）→逐行输出（电视机，利用存储功能）我国电视标准规定：每帧图像的扫描行数625行；每场图像的扫描行数312.5行；每场正程行数287.5行；每场逆程行数25行行扫描周期sμ64；行扫描频率15625Hz场扫描周期20ms；场扫描频率50Hz行扫描正程时间sμ2.52；行扫描逆程时间sμ8.11场扫描正程时间18.4ms；场扫描逆程时间1.6ms。
偏转和锯齿波电流场偏转线圈图1-3 锯齿波行、场扫描电流对于偏转电流来说，除要求它正程线性良好外，还要求它有一定的幅度，以使电子束能扫满整个屏幕。
3、全电视信号（视频信号）全电视信号包含：图像信号、复合消隐信号、复合同步信号。
100%同步电平75%黑色电平10-12.5白色电平图1-4 全电视信号(1）图像信号：传送图像内容，电平幅度12.5%~75%（2）复合消隐信号：消除扫描回归线（包括行消隐和场消隐），电平幅度75%（3）复合同步信号：保证接收端行、场扫描频率相位和发射端一致。
黑白电视的基本原理
3
4
当复合同步信号送至场扫描 电路时，经积分电路（宽度 分离）分离出场同步信号， 去控制场振荡器。
当复合同步信号送至行扫描 电路时，开始送往行自动频 率控制电路（AFC），由行 输出变压器取得的一个反馈 行逆程脉冲电压也送到AFC。
1
2
行激励器将行振荡器产生的脉
冲电压进行功率放大并整形，
用以控制行输出级，使行输出
5.
同步分离电路由同步分离和同步放大两部分组成。
扫描电路分为场扫描与行扫
1
2
场振荡器产生一个相当于场 频的锯齿形电压，其频率和 相位受场同步信号控制，送 给场激励级。场激励级将场 振荡器产生的锯齿形电压进 行放大和整形，送给场输出 级。场输出级将锯齿形电压 进行功率放大，在场偏转线 圈中产生锯齿形电流，使电 子束作垂直方向运动。
关机亮点消除电路
一．
○ 其电路如图2-9所示，R1、RW ○
R2和R3组成亮度控制电路。
视频信号 C
B
＋ 100 V
R
12 V
3
＋ 100 V
A
图2-9 电子束流截止型关R机1 亮点消RW除电R路2
＋
R
C1
4
1 M
VD
14 kV
1 开机后，显像管附属电路正常工作，+100V电压经R4使VD正偏导通， 栅极近似为地电位。
ik/ A
20 0
15 0
10 0
50 ugk 0
－ 50 － 40 － 30 － 20 － 10 0
u /V gk
ugk
最大调制量是调制特性中的一个重要概念，其定义是显 像管荧光屏上从不发光（阴极电流为零）到出现标准亮 度的光栅（阴极电流为50μA）时栅阴电压的变化量，公 式表示为

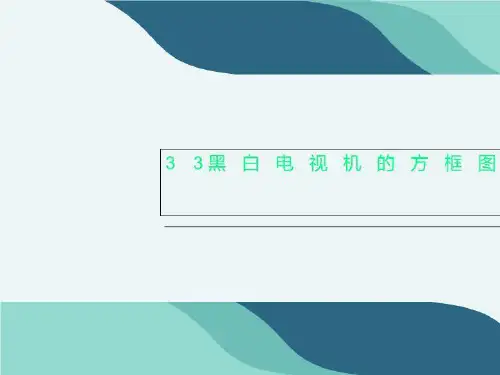

33黑白电视机的方框图 共24页
检 波 器
预 视 放 级
视放末级
ANC电路
积分电路
同
步
分
离
AFC电路
电
220v
源 电
路
场振荡级
级
行输出级
行输 出变 压器
3黑白电视机的典型电路
电视机电路的集成化:采用集成电路的电路结构； 常用的黑白电视机集成机芯:三片机芯 两片机芯及单片机芯 电视机机芯即：电视机的电路设计及其所使用的芯片型号 D系列三块集成电路黑白电视机 说明：通过比较可知 该机型电视，三大电路 部分采用三个集成芯片 完成处理 图像通道:D7611 伴音通道：D7176 扫描系统：D7609
扫面电路→场扫描
延伸：场同步信号的脉冲宽度>>行同步信号的脉冲宽度 自动频率控制电路： 进行本机及电视信号 行频的比较，输出误差 调整本机行扫描的
频率和相位→行同步
（2）行扫描电路 电路构成：行振荡、行激励级及行输出级 行振荡电路：主要作用产生行频扫描信号，具有频率高、正程 时间长、逆程时间短的特点；f=15625HZ锯齿波 行激励电路:行频电流经激励管的放大电路 行输出级：输出激励的线路；
3.3黑白电视机的基本电路方框结构及信 号流程
电视机的发展 黑白电视机彩色电视机遥控彩色电视机
电路功能&电路结构复杂度&集成度越来越高
黑白电视
彩色电视
遥控彩色电视
一、黑白电视及的基本电路方框图
研究黑白电视机的目的： 1、黑白电视机奠定了电视技术的基础，利用光— 电—光及声—电—声的转换和电子扫描原理实现了 图像、声音的远距离传播； 2、彩色电视机信号已经 全面普及，但是彩色电视机 仍兼容黑白电视信号，研究 黑白电视机结构可以为学习 彩色机原理和机构打下基础；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
号。它将视频图像信号送到视频放大器，放大(约
34dB～38dB )并恢复直流后，送至显像管的阴极
或控制栅极，使之在显像管屏幕上重现图像。
•
第二伴音中频信号经伴音中放放大、限幅
后，由鉴频器解调出原始伴音信号，送至低频电压、
功率放大器进行放大后，在扬声器恢复原伴音。
•
抗干扰(ANC)电路用来消除电视信号中大
它供给除视频放大级(或再加上场输出级)和显像管以
外的各级作直流电源。
•
中压、高压电源是利用行输出级集电极在
行逆程期间产生的高压脉冲，经行可以大大缩减
变压器和高压滤波电容的体积。黑白电视机的中压
电源通常为400 V和100V，它主要供视频放大器、场
输出级偏置和显像管的第一、三阳极以及栅—阴极
脉冲干扰。自动增益控制 (AGC)电路，是为了当输
入信号幅度在一定范围内变化时，基本保持视频检 波器输出信号幅度恒定，以免失真、过载。AGC电
路分别控制信号通道中的中频放大和高频放大电路
的增益，一般高AGC比中放AGC控制有一定的电平 延迟，以保证在输入信号较微弱时高放增益不变
(保持最大)，使整机信噪比不致下降。
视频检波器利用二极管的非线性特性，对
图像信号进行峰值包络检波，得到视频图像信号
(0～6MHz)。并且以图像中频为载频与伴音中频信
号混频，变换产生第二伴音中频信号(6.5 MHz)。将
其输出的两个信号送至检波输出电路。
•
预视放级的作用是分离图像信号和伴音信
号，并在输出的电视信号中取样，提供通道自动增
益控制(AGC)电压和扫描系统所需要的复合同步信
的非线性作用，在检出图像信号的同时，还差拍
产生出6.5MHz的调频信号(即第二伴音中频信号)。
•
二、 同步扫描部分
•
同步扫描电路是电视机中极为重要的部分。
它的作用有两个: 一是给场偏转线圈和行偏转线圈
提供产生偏转磁场用的锯齿波电流，实现对屏幕的
电子扫描 二是给行、 场扫描电路提供行、 场同步
脉冲，保证电视机扫描与摄像机扫描同步。
•
由ANC电路来的全电视信号送到同步分
离电路，利用幅度分离原理分离出复合同步信号
间的偏置电压。高压电源通常为12kV以上，它只供
• 2.2.2 单通道超外差式电视机的特点
•
一、 超外差方式的特点
•
超外差式与直接放大检波式的重要区
别，是利用本机振荡器产生一个比图像载频高 38MHz (旧频率值为37MHz)的振荡信号，与接
收的全射频电视信号进行混频外差后得到中频
电视信号，再通过具有特定幅频特性的中放电
常设置中频频率的陷波电路。高频放大器的作用
是对来自输入电路所选择的频道信号进行选频放 大，其增益约为20 dB～25dB，以提高信噪比。
•
将本机振荡器的等幅输出信号(其频率始
终保持比高频放大器输出全射频电视信号的图像载
频高38MHz、 比伴音载频高31.5MHz) 与高频放
大器的输出信号同时送入混频器，从而将高频放大
(行同步、 场同步、 均衡脉冲和槽脉冲)，其输出
的一路经积分电路(宽度分离)分离出场同步信号，
去同步场振荡器输出信号的频率和相位，此信号
经场激励级、 场输出级的放大后形成锯齿波电流
流入场偏转线圈。同步分离放大器的第二路输出
送至自动频率控制电路(AFC)，它与行振荡器输
出信号(经行激励、 行输出级放大后反馈回来)的
器输出的全射频电视信号变换为中频电视信号。中
频信号的频谱结构与高频输入信号互为倒置。
•
电视机的增益和选择性等指标性能主要
由中频电路完成。中频放大器主要对图像信号进行
约60dB 的放大，对伴音信号放大则只有34dB左
右。在中频放大器中设置的滤波器，用来抑制邻近
频道的中频伴音载频和中频图像载频的干扰。
•
放的频率特性具有优良的选择性并适合
于残留边带的特点。因此，超外差接收
方式虽然增加了本机振荡器和混频电路，
但接收效果较好，调谐简便，灵敏度、
选择性和抗干扰能力都比较理想。
•
二、 单通道方式的特点
•
如前所述，单通道电视机的图像与伴音
中频信号在图像检波之前共用一个中频放大器，
直到检波后，才把6.5MHz 第二伴音中频信号和 视频信号分离开来。图像中频(38MHz) 与伴音中 频(31.5MHz)在视频检波器中检波时，由于检波器
频率和相位比较并使之同步，经放大后形成锯齿
波电流流入行偏转线圈。
• 三、 显像管馈电与电源部分
•
整机所需电源分直流低压、 中压和高压三
大类。
•
黑 白 电 视 机 的 低 压 电 源 ， 由 交 流 50Hz 、
220V经变压器降压、 整流滤波和稳压后取得，其电
压值通常为12V (40cm以上的电视机也有使用32V等)，
路，使加到检波器的信号适合于残留边带方式
的特点，并抑制邻频道的干扰。这类特性，直
接放大检波式是很难做到的。
•
•
采用超外差方式时，不论接收哪
个频道的全射频电视信号，混频后都变
成同一中频。由于这一中频频率比所接
收的高频信号的频率低，因此，比较容
易得到稳定的高倍率放大。同时，由于
中频为固定的38 MHz，则可以设法使中
频头的输入回路(使用室内拉杆天线时)或阻抗匹
配器(使用室外天线时)。天线接收电磁信号的能
力通常用天线增益、 通频带、 输入阻抗和方向
性等综合表征。阻抗匹配器将天线或馈线的阻抗
变换为高频调谐器中输入回路所需的输入阻抗， 使之匹配，以获得最大功率并防止产生反射波。
•
输入回路由无源网络组成，它对来自天
线的各种电磁波进行频道选择，在输入电路中常
2.2 黑白电视机原理框图
• 2.2.1 单通道超外差式黑白电视机原理 框图
•
单通道超外差式黑白电视接收机
的原理框图如图2-5所示。
•
图 2-5 单通道超外差式电视机原理框图
•
由图可见，它主要由信号通道部分、 同
步扫描部分和显像管馈电电路及电源部分组成。
下面以第八频道为例，就各部分的作用及简单原
理加以讨论。
•
一、 信号通道部分
•
信号通道由公共通道(天线、 阻抗匹配
器、 高频调谐器、 中频放大器和视频检波及输
出器)、 伴音通道(伴音中放限幅器、 鉴频器、 音
频电压功率放大器和扬声器)和图像通道(视频放
大器及显像管)等组成。
•
•
天线的作用是接收电视台发射天线辐射
的空间电磁波(全射频电视信号)，经馈线送至高
