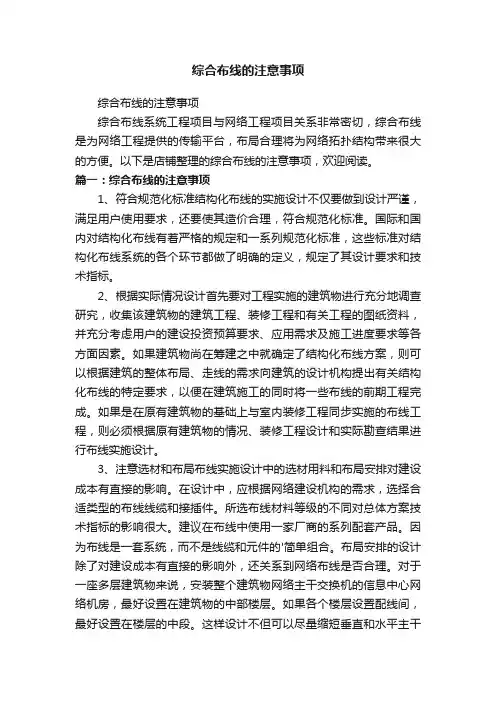

综合布线系统的注意事项

综合布线的注意事项综合布线的注意事项综合布线系统工程项目与网络工程项目关系非常密切，综合布线是为网络工程提供的传输平台，布局合理将为网络拓扑结构带来很大的方便。

以下是店铺整理的综合布线的注意事项，欢迎阅读。

篇一：综合布线的注意事项1、符合规范化标准结构化布线的实施设计不仅要做到设计严谨，满足用户使用要求，还要使其造价合理，符合规范化标准。

国际和国内对结构化布线有着严格的规定和一系列规范化标准，这些标准对结构化布线系统的各个环节都做了明确的定义，规定了其设计要求和技术指标。

2、根据实际情况设计首先要对工程实施的建筑物进行充分地调查研究，收集该建筑物的建筑工程、装修工程和有关工程的图纸资料，并充分考虑用户的建设投资预算要求、应用需求及施工进度要求等各方面因素。

如果建筑物尚在筹建之中就确定了结构化布线方案，则可以根据建筑的整体布局、走线的需求向建筑的设计机构提出有关结构化布线的特定要求，以便在建筑施工的同时将一些布线的前期工程完成。

如果是在原有建筑物的基础上与室内装修工程同步实施的布线工程，则必须根据原有建筑物的情况、装修工程设计和实际勘查结果进行布线实施设计。

3、注意选材和布局布线实施设计中的选材用料和布局安排对建设成本有直接的影响。

在设计中，应根据网络建设机构的需求，选择合适类型的布线线缆和接插件。

所选布线材料等级的不同对总体方案技术指标的影响很大。

建议在布线中使用一家厂商的系列配套产品。

因为布线是一套系统，而不是线缆和元件的'简单组合。

布局安排的设计除了对建设成本有直接的影响外，还关系到网络布线是否合理。

对于一座多层建筑物来说，安装整个建筑物网络主干交换机的信息中心网络机房，最好设置在建筑物的中部楼层。

如果各个楼层设置配线间，最好设置在楼层的中段。

这样设计不但可以尽量缩短垂直和水平主干子系统的布线长度，节约材料，降低成本，还可以减少不必要的信道传输距离，有利于通信质量的提高。

篇二：综合布线的注意事项1、信息点数量通常情况下，由于主卧室通常有两个主人，所以建议安装两个信息点，以便双方能同时使用计算机。

弱电系统综合布线十大规定
1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。

过流一般铜芯线为6A/平方,铝芯线为：3A/平方,计算电源供电线缆的粗细可以此标准计算。

2、导线间和导线对地间电阻必须大于0.5MΩ。

3、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。

4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

5、所布线路上存在局部干扰源，且不能满足较小净距离要求时，应采用钢管。

6、暗管直线敷设长度超过30米时，中间应加装过线盒。

7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

8、暗管弯曲半径不得小于该管外径的6~10倍。

光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。

9、在暗管孔内不得有各种线缆接头。

10、电源线配线时，所用导线截面积应满足用电设备较
大输出功率。

弱电系统综合布线的十大规定是根据弱电系统来规范地，十分的严谨有效，希望大家在弱电系统综合布线时能够遵守规定，这样才能做到尽善尽美。

综合布线系统工程施工工艺流程及注意问题目录1范围 (3)2施工前的准备工作 (3)2.1资料准备 (3)2.2熟悉现场 (3)2.3合同材料及相关辅料准备 (3)2.4工具准备 (4)3施工工艺流程 (4)3.1材料进场检验 (5)3.2管路敷设 (5)3.2.1金属管或阻燃型硬质（PVC）塑料管暗敷设要求： (5)3.2.2金属线槽地面暗敷设要求： (5)3.2.3格形楼板下暗敷设格形线棚和沟槽要求： (5)3.2.4桥架敷设要求： (6)3.3盒、箱稳注 (6)3.3.1信息插座、底盒安装： (6)3.3.2交接箱安装： (6)3.4缆线敷设 (6)3.4.1缆线敷设一般应符合下列要求： (6)3.4.2预埋线槽和暗管敷设缆线应符合下列规定： (7)3.4.3设置电缆桥架和线槽敷设缆线应符合下列规定： (7)3.5缆线终端安装 (8)3.5.1缆线终端的一般要求： (8)3.5.2对绞电缆芯线终端应符合下列要求： (8)3.5.3光缆芯线终端应符合下列要求： (9)3.6设备安装 (9)3.6.1机架安装要求： (9)3.6.2配线设备机架安装要求： (9)3.6.3各类接线模块安装要求： (9)3.6.4接地要求： (9)3.7综合布线系统调试： (10)3.8综合布线系统工程竣工验收 (10)3.8.1外观 (10)3.8.2性能测试 (10)3.8.3验收资料 (10)4 施工中应注意的问题 (11)1范围本工艺流程标准适用于建筑物内楼宇自动化控制用综合布线系统安装丁程。

2施工前的准备工作2.1 资料准备合同签订后，施工进场前，我们需要把相关的合同与图纸等资料准备好。

2.2 熟悉现场任意一个施工现场，在施工之前，我们都需要先进行现场勘查，对现场熟悉，才能正确地对后续施工进展进行判断，我们不是一个孤立的工种，我们的施工依赖于很多的其他工种，现场勘查可以让我们熟悉其他工种的进度计划，以便于我们合理地进行进度计划与调整。

门禁系统布线及注意事项（1）综合布线系统综合布线系统属于任何智能系统的物理层，由于价格和意识上的缘由，综合布线系统长期以来大量被用于电话和计算机网络系统，随着综合布线系统的技术日益得到普及，很多智能系统逐步开头使用综合布线系统作为其传输线路。

在门禁管理系统中有两种传输线路：电源线和信号线。

电源主要用于给掌握器和电锁供电，一般来讲门禁管理系统都配有UPS(不间断电源)，以免在现场突发性断电时造成开门的误动作。

电源线通常会处于220V沟通传递的方式，目的是削减电源线上的压降。

在掌握器旁，配备有稳压电源，将沟通220V电源变换成直流12V电源，分别供应掌握器和电锁。

门禁管理系统用的电锁绝大多数属于12V直流供电方式。

在电锁开断的瞬间，由于电锁中线包（电磁铁线圈）的作用，会在电源线上产生很强的电流，它简单引起电源波动，而这一电源波动对掌握器的稳定工作极其不利，所以在牢靠性要求比较高的门禁管理系统中，掌握器与电锁分别使用不同的电源模块，即220V沟通供电到掌握器时，使用两个12V直流的电源模块各自整流/稳压后，分别供应电锁和掌握器，并配选标准的电源线。

信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁掌握器与读卡器、电锁、出门按钮之间的信号传输，门禁掌握器与上位机之间的信号传输。

一般而言掌握器中有三组信号线分别连接到读卡器（4～9芯）、电锁中的锁状态传感器（2芯）和出门按钮（2芯）。

这三路信号线可以使用综合布线中的双绞线替代。

为了避开空间的电磁干扰，读卡器信号线应采纳屏蔽线，另两种信号线则可以采纳屏蔽线，也可以采纳非屏蔽线。

掌握器与上位机间大多RS485传输协议，在近距离时则可直接采纳RS232，在要求传输速率快的时候，则采纳TCP/IP协议，使用以太网传输。

这三种传输方式在综合布线中都可以使用双绞线，只是在RS485或RS232传输时，为了避开电磁干扰，应采纳屏蔽双绞线，往往在综合布线智能大楼工程中会产生短于20米的双绞线工程废线，这些废线可正好用于出门按钮信号线、读卡器信号线和锁状态信号线。

网络综合布线网络综合布线是指将局域网络的各种物理设备连接起来，从而实现数据传输和通信的过程。

网络综合布线系统是支持现代信息科技的基础和重要组成部分，是各种通信和计算技术的基础设施，是现代社会信息化的重要基础。

本文将结合网络综合布线的定义、作用、分类、设计、布线和维护等方面进行综合性的探讨。

一、网络综合布线的定义和作用1. 定义：网络综合布线是指在建筑物内或其中的某一部分，将所有通信设备通过有线或无线方式相互连接起来，建立统一的通信网络的过程。

2. 作用：网络综合布线可实现“单线多用”，即一个物理电缆可以同时用于传输电话、数据、视频和其他信号，减少了线缆数量。

实现信息的快速传输和共享，提高通信效率和管理工作效率。

还可以降低网络维护和运行成本，提高网络的扩展性和安全性。

二、网络综合布线的分类1. 根据用途分：通信布线、电力布线和控制布线。

2. 根据布线路径分：主干布线、水平布线和电缆沟布线。

3. 根据布线材料分：铜线布线和光纤布线。

4. 根据拓扑结构分：总线形、星形、环形、螺旋形和树形。

三、网络综合布线的设计1. 确定需求：包括建筑物的结构、使用面积、使用人数、网络类型、数据量、通信设备种类、安全和备份等内容。

2. 定位机房：机房位置的选择要考虑周边设施和自然环境，建议在冷热水、电力、通信空气调节和防火设备等设施丰富的境地建设机房，机房要求独立设置，应满足通风、空调、防尘等要求。

3. 安排布线和架线位置：首先要进行测量和布局设计，然后确定标准布线通道和支撑架，尽可能保持从底层到顶层的标准化和一致性。

布线的通道必须符合规定标准，通道的宽度>120厘米，高度>2.4米。

4. 确定布线材料：铜线布线和光纤布线这两种材料都可以用于网络综合布线中，铜线适合接近数据中心的场所，光纤适合远距离通信和需要高速传输数据的领域。

5. 质量保证：布线的质量应该受到严格的控制。

在选择材料和供应商时，应注意质量证书等必要的检验和监控要求。

2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。

它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。

综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。

二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。

2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。

3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。

4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。

三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。

2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。

3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。

4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。

5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。

6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。

四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。

2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。

3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。

4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。

5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。

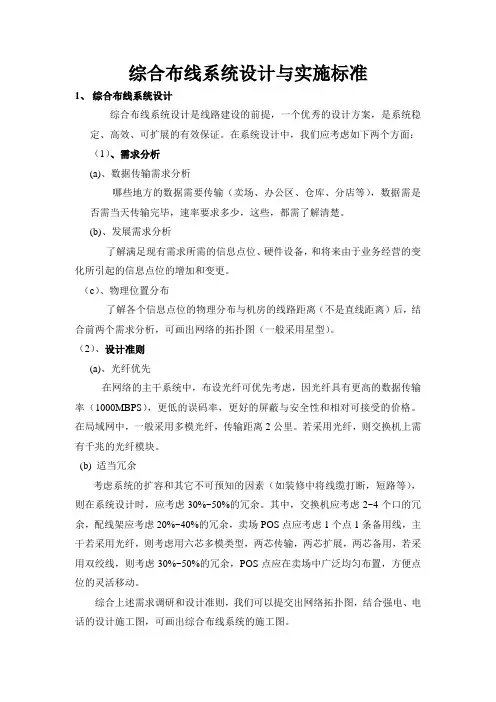

综合布线系统设计与实施标准1、综合布线系统设计综合布线系统设计是线路建设的前提，一个优秀的设计方案，是系统稳定、高效、可扩展的有效保证。

在系统设计中，我们应考虑如下两个方面：（1）、需求分析(a)、数据传输需求分析哪些地方的数据需要传输（卖场、办公区、仓库、分店等），数据需是否需当天传输完毕，速率要求多少，这些，都需了解清楚。

(b)、发展需求分析了解满足现有需求所需的信息点位、硬件设备，和将来由于业务经营的变化所引起的信息点位的增加和变更。

（c）、物理位置分布了解各个信息点位的物理分布与机房的线路距离（不是直线距离）后，结合前两个需求分析，可画出网络的拓扑图（一般采用星型）。

（2）、设计准则(a)、光纤优先在网络的主干系统中，布设光纤可优先考虑，因光纤具有更高的数据传输率（1000MBPS），更低的误码率，更好的屏蔽与安全性和相对可接受的价格。

在局域网中，一般采用多模光纤，传输距离2公里。

若采用光纤，则交换机上需有千兆的光纤模块。

(b) 适当冗余考虑系统的扩容和其它不可预知的因素（如装修中将线缆打断，短路等），则在系统设计时，应考虑30%~50%的冗余。

其中，交换机应考虑2~4个口的冗余，配线架应考虑20%~40%的冗余，卖场POS点应考虑1个点1条备用线，主干若采用光纤，则考虑用六芯多模类型，两芯传输，两芯扩展，两芯备用，若采用双绞线，则考虑30%~50%的冗余，POS点应在卖场中广泛均匀布置，方便点位的灵活移动。

综合上述需求调研和设计准则，我们可以提交出网络拓扑图，结合强电、电话的设计施工图，可画出综合布线系统的施工图。

2、综合布线系统实施综合布线系统建设是网络数据正常运行的前提条件，其建设过程中有不少因素将会影响网络建设的质量，现分为六个部分分别予以阐述。

（1）、水平子系统水平子系统的功能是实现信息插座与管理子系统间的连接。

在这部分工作中，应注意如下几点：(a)、防止与其它线路并排铺设，特别是强电线路，若不得不和强电线路并排铺设，则距离不得小于0.5米；(b)、线路集中走向部分应采用金属线槽，可充分保证线路的屏蔽性，线路分散部分应采用阻燃PVC管。

办公室综合布线注意事项办公室综合布线是办公环境中非常重要的一项工作，它直接影响到办公效率和通信质量。

在进行办公室综合布线时，需要注意以下几个方面。

一、合理规划布线结构办公室综合布线的规划应该根据办公室的具体情况来进行，包括办公室的大小、布局、人员数量等因素。

在规划布线结构时，应考虑到网络设备的位置、电源插座的位置以及数据线的走向等因素，以保证布线的合理性和方便性。

二、选择适当的布线材料在进行办公室综合布线时，需要选择适当的布线材料。

一般情况下，可以选择铜质数据线进行布线，因为铜质数据线具有较好的传输性能和抗干扰能力。

此外，还需要选择合适的插座、面板和线槽等配件，以保证整个布线系统的稳定性和可靠性。

三、注意布线的安全性办公室综合布线需要注意安全性，要确保布线系统的稳定性和可靠性。

在进行布线时，应避免将数据线与电源线、照明线等混在一起，以防止干扰和故障。

此外，还应注意布线的走向，避免数据线与其他设备或家具产生摩擦或压力，以免损坏数据线。

四、保持布线的整洁和美观办公室综合布线应保持整洁和美观，以提升办公环境的舒适度和美感。

在进行布线时，应将数据线整齐地安装在线槽或线管内，避免乱放和缠绕。

同时，还可以使用标签或标识牌对数据线进行标记，以方便管理和维护。

五、进行布线测试和维护办公室综合布线完成后，还需要进行布线测试和维护工作，以保证布线系统的正常运行。

在进行布线测试时，可以使用专业的测试仪器对数据线进行测试，检测传输性能和抗干扰能力。

同时，还应定期对布线系统进行维护和检查，及时发现和解决问题，确保系统的稳定性和可靠性。

办公室综合布线是一项需要认真对待的工作，它直接关系到办公效率和通信质量。

在进行布线时，需要合理规划布线结构，选择适当的布线材料，注意布线的安全性，保持布线的整洁和美观，并进行布线测试和维护工作。

只有做到这些，才能保证办公室综合布线的质量和可靠性，提升办公效率和通信质量。

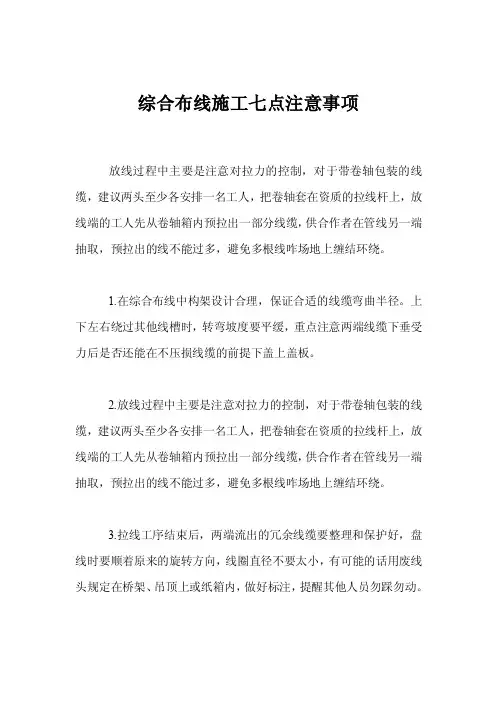

综合布线施工七点注意事项放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在资质的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线咋场地上缠结环绕。

1.在综合布线中构架设计合理，保证合适的线缆弯曲半径。

上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。

2.放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在资质的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线咋场地上缠结环绕。

3.拉线工序结束后，两端流出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头规定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿踩勿动。

4.在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎线绳不要勒得过紧。

5.在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。

6.如果安装的是非屏蔽双绞线，对接地要求不高，可在与机柜相连的主线槽处接地。

7.线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充，超5类双绞线的横截面积为平方厘米。

线槽安装时，应注意与强电线槽的隔离。

布线系统应避免与强电线路在无线屏蔽、距离小于20cm情况下平行走3米以上。

如果无法避免，该段线槽需采取屏蔽隔离措施。

进入家居的电缆线管由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家居隔离下。

管槽过渡、接口不应有毛刺，线槽过渡要平滑。

线管超过两个弯头必须留分线盒。

墙装底盒安装应该距地面30厘米以上，并与其他地和保持等高、平行。

线管采用镀锌薄壁钢管或PVC。
