外径千分尺ppt课件

情感态度与价值观
1.通过实践操作，培 养学生不断总结知识 并养成自学的习惯 2.培养学生精益求精， 质量第一的观念
教学目标
掌握外径千分尺读
数方法
知识
能力
学会通过书本、
网络等途径获取知识 与技能的方法。
使用外径千分尺进
行测量
技能
情感
提高自信心和团
队精神，为今后走上 工作岗位打好基础。
说教法
教学策略
说教学反思
1、学生讨论
学生互相提出问题，并进行互相考 评提问，达到互助探讨学习。
导引
1.外径千分尺的使用相关 注意事项？
2.外径千分尺的测量方法？
3.外径千分尺的规格。
学生根据实训过程中的体会，归纳总结
教师总结
目的：重点培养学生的归纳总结能力，使 学生在操作的同时消化理论知识。
教学反思
我校实训室配备了教室的所有设 备。因此，一直采用理实一体化教学。 让学生在学中做，做中学，真正的掌 握知识和技能。让学生通过自主学习 与合作交流，不断提升滋生的职业能 力。把课堂的主动权交给学生，关注 学生的个体发展，让学生从学会到会 用，真正实现了有效课堂。
项目教学法
小组小结
学 法
教 法
设置问题
激趣
小组讨论
教 讲授演示
法
导趣
实操训练
教 教师总结
法
增趣
做中教——做中学
学 法
学 法
课前准备
准备的工具：
外径千分尺，相 关待测量工件等
说学法
教学目标
说教学过程
教学过程
教 师 引 导
设置问题
5’
操作讲解
20’
实训训练

固定套筒读数：30.5 微分筒读数：29.8 ×0.01=0.298
测量结果=固定套筒读数+微分筒读数 =30.5+0.298=30.798
6
微分筒刻度与基准线对齐
固定套筒读数：31 微分筒读数：25.0 ×0.01=0.250
测量结果=固定套筒读数+微分筒读数 =31+0.250=31.250
7
= 31+0.046=31.046
11
1、先转动千 分尺的微分筒
2、待测微螺杆 的测量面接近被 测面时改转测力 装置
3、锁紧扳 手、读数
12
任务： 用校准过 的外径千 分尺检测 零件的尺 寸！
13
14
从本节课的内容来看，我们在检 测零件时选用量具的主要依据是什么？
答案：工件的尺寸公差和量具的 测量精度。
一般每隔25mm为一档。
4
30
0 0.05
固定套筒上刻有基准 线，基准线上下侧有两排 刻度线，上下两条相邻刻 度线的间隔为每格0.5mm.
微分筒有 50格刻度，其 每旋转一周轴 向移动0.5mm。 那么每转一小 个格移动 0.01mm，其分 度值也为 0.01mm.
5
读数：
1、固定套筒读数：读露出刻线的整毫米和半毫米数。 2、微分筒读数：读出与基准线对准的微分筒上格数（估读一位）×分度值 3、测量结果=固定套筒读数+微分筒格读数
15
• 路漫漫其修远兮，
结
• 吾将上下而求索。
束
语
16
1
30
0 0.05
被检零件图：
检测内容：Φ30 的直径
尺寸公差：0.018 量具的选用：外径千分尺
2
千分尺类量具又称测微类量 具，它是利用螺旋副运动原理进 行测量和读数的一种测微量具。

（2）读数偏大
5
0 0
45
基准线在0刻线 以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以 下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度： 每刻度为
1mm
01
2

45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的 读数练习：
是否超过半刻 度？是。
情况之一、

结构与原理
总结词
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装 置等部分组成，工作原理基于螺旋副传动和杠杆原 理。
详细描述
外径千分尺由测砧、测微螺杆、锁紧旋钮、测力装 置等部分组成。测微螺杆的移动距离与测砧上的刻 度盘对应，通过螺旋副传动将微小的位移放大，再 通过杠杆原理将位移量转换为指针的转动，从而读 出测量值。
在其他领域中的应用
医疗器械的测量
在医疗器械领域，外径千分尺用 于测量各种医疗器械的外径尺寸 ，如导管、医疗管等，确保医疗 器械的准确性和安全性。
科研实验的测量
在科研实验中，外径千分尺用于 测量各种实验器材的外径尺寸， 如试管、烧杯等，确保实验数据 的准确性和可靠性。
05
外径千分尺的发展趋势与未来 展望
务。
国际合作与交流
03
加强国际合作与交流，引进国外先进技术和管理经验，推动外
径千分尺行业的快速发展。
THANKS
感谢观看
新能源领域
随着新能源行业的发展，外径千分尺在电池、风力发电机等设备的 制造和检测中发挥重要作用。
生物医疗领域
在生物医疗领域，外径千分尺用于测量医疗器械、实验器材等的尺 寸，确保精确度和安全性。
未来发展趋势与展望
绿色环保
01
未来的外径千分尺将更加注重环保，采用环保材料和低能耗设
计。
定制化服务
02
根据不同行业和用户需求，提供定制化的外径千分尺产品和服
在电子行业中的应用
电子元件的测量
在电子行业中，外径千分尺用于 测量各种电子元件的外径尺寸， 如电容、电阻等，确保元件的规
格和质量符合要求。
PCB板检测
在PCB板的制造和检测过程中， 外径千分尺用于测量线路宽度、 间距等尺寸，确保PCB板的精度

2 1
大件部品的测量（一）
1、左手捏住隔热板； 右手逆时针转动微分 筒，将测微螺杆向右 移动；
2、当转到大于被测尺 寸时，将千分尺靠入 被测部位；
3、顺时针转动测力装 置，将测微螺杆向左 移动；
逆时针 顺时针
大件部品的测量（二）
4、当面已接触时，微微抖 动左手，同时继续平稳转 动测力装置，当听到得 得……响时即止；
可能的遗憾： 若操作者动作不
够熟练，部品与手 接触时间过长，会 引起部品发热膨胀， 造成人为测量误差；
保存注意事项（一）
1、若出现数字闪烁，表示电力不足，应 及时更换电池！ 2、若出现死机或乱码，请重新开机一试， 若仍不行，则需送出检修；
将两测量面分开1mm左右； 目的： ①卸除测量力，避免热胀冷缩引起的千 分尺变形；
检查各部件的相互作用：
①松开锁紧装置,向右或向 左旋转测力装置，能顺利 转动。
②拧紧锁紧装置，向右旋 转测力装置，旋转到棘轮 发出“得得……”响声为 止
数字显示是否正常，有 无闪烁或死机现象。
使用前的准备工作（二）
一般情况下，锁紧装置 应处于松开状态
1、打开开关；
2、将测量两面旋合；
3
3、将读数置零；
②让空气流通，避免测量面生锈；
保存注意事项（二）
禁止随意拆卸!
禁止逆转!
禁止乱刻!
适宜温度下测量。20±5℃
防止受潮!
防止撞击!
中国最大的资料库下载
中国最大的资料库下载
外径千分尺的结构
锁紧装置 测砧 测微螺杆
固定套筒 微分筒
测力装置
隔热板
公/英 制转 换
开关
液晶显示屏 置零位键
使用前的准备工作（一）

第三组
第四组
解决方法
展示任务
各组学生配合上台展示测量过程及检验结果。
评价任务
1.清点彩旗，折合积分。 2.评出优秀组和优秀个人。 3.学生发言 4.教师总结
作业
1.结合微课自行理解外径千分尺的原理。 2.以质检员的身份，协助教师对所有零件进行检测。
下 课 啦!!!
执行任务
活动一：认识结构 图片与实物结合，迅速认识结构并熟记 上台展示
执行任务
执行任务
活动二：读数方法
带着导学案中的问题阅读课本，查找外径千 分尺的测量精度、量程、三步走读数步骤， 结合手中实物各组讨论探究读数方法，填入 导学案
读数展示
执行任务
各组请认真讨论探究 填写导学案
执行任务
执行任务
梳理知识
执行任务
活动三：正确使用 请仔细观看老师操作过程，感受如何在7S标
准下完成整个测量和维护过程，最后总结步 骤，填入导学案
请仔细观看视频，感受什么是不规范操作？ 并结合书中注意事项竞争找错。
执行任务
各组认真迅速上台展示 并填写导学案
执行任务
执行任务
第一组 共性问题
第二组

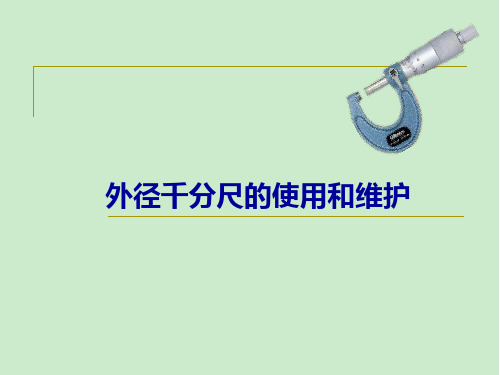

外径千分尺的使用和维护
任务来了！！！
咱们学校刚务吗？
任务过程
明确 任务
执行 任务
展示 任务
评价 任务
向任务进发
明确任务
了解企业质检员的工作 根据图纸要求分析尺寸并利用游标卡尺检测零 件
执行任务
活动一：认识结构 活动二：读数方法 活动三：正确使用

40、人类法律，事物有规66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
课题2 外径千分尺
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯

【项目二 】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒 活动套管
弓形尺架
锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固定套筒 、微分筒、测力装置、锁紧装置等组成。
说明：1、一般尺架上刻有精度及测量范围。 2、测微螺杆的螺距为0.5mm。
3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆沿轴向 移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
观察：微分筒外圆周上刻有多少格？
第十五页，编辑于星期六：十四点 二十一分。
5.原理
螺旋测微器是依据螺旋放大的原理 制成的，螺杆在螺母中旋转一周， 螺杆便沿着旋转轴线方向前进或后 退一个螺距的距离。因此，沿轴线 方向移动的微小距离，就能用圆周 上的读数表示出来。
第十六页，编辑于星期六：十四点 二十一分。
第二十五页，编辑于星期六：十四点 二十一分。
外径千分尺的读数练习：
是否超过半毫米
数 ？是。+0.5
整毫米数 ：1
30
读小数 ：25格
25×0.01=0.25
25
01 20
读数L= 1 .5 + 0.250 = 1.750 mm
第二十六页，编辑于星期六：十四点 二十一分。
千分尺的读数练习：
是否超过半毫米
【项目四】外径千分尺的读数方法
读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒边缘
靠近的刻线数值（包括整毫米数和半毫米数）。
第二步：再读小数——再从微分筒上读出与固定套筒中 线对齐的刻度；将此刻度乘以0.01mm就是小数部分 的读数。
第三步：求和——把以上两数值相加，就是尺寸读数

在生物医学领域，外径千 分尺用于测量细胞、组织 等微小对象的尺寸，有助 于疾病的诊断和治疗。
外径千分尺的发展趋势与未来展望
智能化
随着技术的发展，外径千分尺 将逐渐实现智能化，具备自动
识别、自动测量的功能。
微型化
随着微制造技术的发展，外径 千分尺将向更小尺寸的测量领 域拓展。
高精度化
为了满足高精度制造的需求， 外径千分尺的测量精度将不断 提高。
工作原理简介
工作原理
外径千分尺基于螺旋传动原理，通过 测微螺杆的旋转来带动测量头进行线 性运动，从而实现对被测物体的尺寸 测量。
测量精度
外径千分尺的测量精度通常为0.01毫 米或更高，能够满足高精度的测量需 求。
02
结构与组成
测量头
测量头是外径千分尺的直接接触部分，通常由硬质合金制成，以保护测量表面并提 高测量精度。
外径千分尺(螺旋测 微计)
目录
• 简介 • 结构与组成 • 使用方法 • 维护与保养 • 应用与发展
01
简介
定义与用途
定义
外径千分尺是一种精密的测量工 具，也被称为螺旋测微计，主要 用于测量长度和外径尺寸。
用途
广泛应用于精密制造、机械加工 、电子制造等领域，用于测量各 种材料和零件的尺寸精度。
保养周期
建议每年对外径千分尺进行一次全面的保养和检查，以确保 其处于良好的工作状态。同时，要按照制造商的推荐，定期 更换易损件，如测量面和螺丝等。
05
应用与发展
在工业生产中的应用
01
02
03
机械零件尺寸检测
外径千分尺广泛应用于机 械零件的尺寸检测，确保 产品符合规格要求。
质量控制
通过对外径千分尺的测量 结果进行统计分析，有助 于发现生产过程中的问题， 提高产品质量。
