综合布线系统施工流程与规范

综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程，它负责连接各种信息设备，实现数据传输、通信等功能。

综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行，因此在施工过程中必须按照相关规范进行操作，确保工程质量。

二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前，需进行充分的准备工作，包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。

同时需要对施工现场进行勘察，并做好安全防护措施。

2. 材料准备在进行综合布线系统工程施工时，需要准备符合相关标准和规范的材料，包括电缆、插座、接头等。

为保证施工质量，应选择正规的厂家生产的产品，并对材料进行检查验收。

3. 布线方式选择根据综合布线系统的具体要求和设计方案，选择合适的布线方式，包括水平布线、垂直布线、楼层布线等。

在选择布线方式时，需考虑安全性、可维护性和美观性等因素。

4. 施工过程控制在进行综合布线系统工程施工时，需要严格控制施工过程，包括布线、接线、测试等环节。

在布线过程中，要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。

同时，在接线和测试过程中，要做好记录和标识，确保施工质量。

5. 完工验收在综合布线系统工程施工完成后，需要进行完工验收。

验收包括对各项施工质量进行检查，测试布线系统的使用性能，并填写相关验收报告。

只有通过验收，工程方可正式交付使用。

三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时，要时刻注意施工安全，确保施工现场的安全环境。

施工人员需佩戴好安全帽、工作服、手套等防护用具，并严格遵守施工安全规定。

2. 设备保护在施工过程中，要注意保护好现场设备和材料，避免损坏或丢失。

施工人员应按照施工规范进行操作，避免误操作导致设备故障或事故。

3. 施工环境在进行综合布线系统工程施工时，要选择干燥通风的施工环境，确保施工质量。

同时要避免施工现场杂物堆放、人员聚集等情况，保持施工现场的整洁和有序。

综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。

2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。

设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。

3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。

4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。

二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。

2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。

3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。

4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。

5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。

6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。

7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。

8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。

9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。

10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。

三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。

2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。

3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。

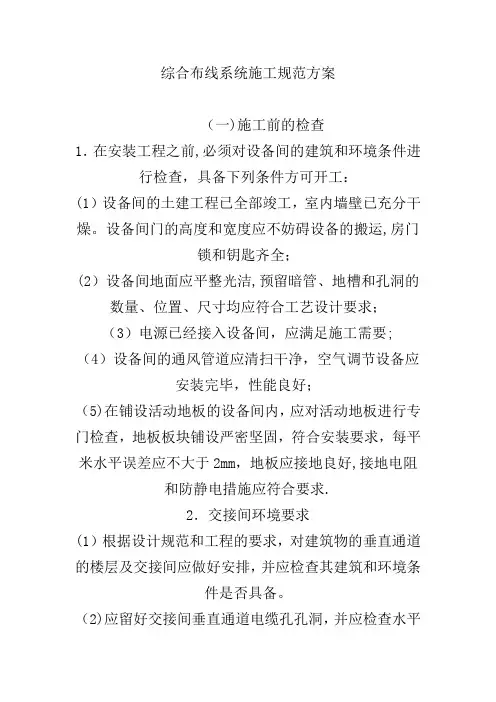

综合布线系统施工规范方案（一)施工前的检查1．在安装工程之前,必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：(1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。

设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全；(2）设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要; （4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；（5)在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好,接地电阻和防静电措施应符合要求.2．交接间环境要求(1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。

（2)应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备.3．器材检验要求(略）4．安全要求(略)5．技术准备（略）(二）双绞线传输通道施工1. 金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀.在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

（2）金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。

管子和管子连接，管子和接线盒、配线箱的连接,都需要在管子端部进行套丝。

套丝时，先将管子在管钳上固定压紧,然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光,使管口保持光滑。

（3）金属管的弯曲在敷设时,应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。

金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁,然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。

第1篇一、施工准备阶段1. 现场勘查：对施工场地进行详细的勘查，了解建筑结构、空间布局、设备分布等情况，为后续施工提供依据。

2. 设计审查：审查综合布线设计方案，确保其符合国家相关标准和规范，满足实际需求。

3. 材料设备准备：根据设计要求，准备所需的布线材料、设备、工具等，如双绞线、光纤、配线架、连接器、插座、适配器、测试仪等。

4. 人员组织：组建施工队伍，明确各工种人员职责，确保施工顺利进行。

二、施工阶段1. 工作区布线：按照设计要求，进行工作区布线，包括信息点安装、线缆敷设、线槽、桥架安装等。

2. 配线子系统布线：敷设水平线缆，连接楼层配线架和楼层设备，确保线缆长度、质量符合要求。

3. 干线子系统布线：敷设垂直线缆，连接楼层配线架和设备间，确保线缆长度、质量符合要求。

4. 建筑群子系统布线：根据实际需求，敷设建筑群内部及与外部网络的连接线缆，确保线缆质量、长度符合要求。

5. 设备间布线：安装设备间内的配线架、机柜、电源等设备，敷设相关线缆，确保设备间布线合理、安全。

6. 线缆测试：对敷设完成的线缆进行测试，确保其性能符合设计要求。

7. 系统调试：对综合布线系统进行调试，确保各设备、线缆正常运行。

三、施工验收阶段1. 施工验收：按照国家相关标准和规范，对施工质量进行验收，包括材料、设备、施工工艺等方面。

2. 系统测试：对综合布线系统进行测试，确保其性能、稳定性符合设计要求。

3. 文档编制：整理施工过程中产生的各类文档，包括设计文件、施工记录、测试报告等。

4. 系统交付：将综合布线系统交付给用户，并提供必要的培训和售后服务。

四、后期维护阶段1. 定期检查：对综合布线系统进行定期检查，确保其正常运行。

2. 故障处理：发现故障时，及时进行修复，确保系统稳定运行。

3. 更新升级：根据用户需求，对系统进行升级和扩展，提高系统性能。

总之，综合布线工程施工是一项复杂的系统工程，需要严格按照规范、标准进行操作。

工程综合布线系统工程施工方案一、施工前准备工作1.1 方案设计在进行工程综合布线系统的施工之前，首先需要进行方案设计，确定系统的拓扑结构、布线方式、设备选型、管线走向等内容。

设计方案需要考虑系统的稳定性、灵活性、可扩展性以及安全性等方面的要求。

设计人员需要充分了解各种通信、数据、控制系统的特点，结合工程实际情况进行综合设计。

1.2 材料准备根据设计方案确定所需的材料和设备，进行材料的采购和储备工作。

例如：信号线、通信线、电缆、光缆、配线架、接头、接口设备、网络交换机等。

材料采购需要符合国家相关标准，确保产品质量和可靠性。

1.3 人员培训施工人员需要接受相关的培训，了解工程综合布线系统的安装方法、接线方式、设备使用等知识。

并熟悉相关的安全操作规程，确保施工过程中安全生产。

1.4 施工图纸根据设计方案制定详细的施工图纸，包括管线走向、敷设方式、设备安装位置、接线方法等内容。

施工图纸要符合国家相关标准，准确清晰，便于施工人员进行操作指导。

1.5 安全防护制定施工现场安全防护措施，包括施工现场围栏设置、施工人员安全带佩戴、施工用电安全措施等，确保施工过程中人身和设备安全。

二、施工作业流程2.1 施工队组织根据施工图纸和工程要求，合理组织施工队伍，其中应包括有经验的项目经理、熟悉设备使用的施工技术人员和熟练的作业人员。

施工队应互相配合，相互之间要求明确。

2.2 管线铺设根据施工图纸规定的管线走向和敷设方式，开始进行管线的铺设。

根据电缆、光缆等线缆的类型和规定的敷设方式进行操作，确保线缆敷设的整齐、美观，且不影响日后的维护和检修。

2.3 设备安装按照设计方案和施工图纸规定的位置，进行设备的安装工作。

包括配线架的安装、接口设备的安装、网络交换机的安装等。

设备安装时应注意安全规范，确保设备的固定牢固、接线正确。

2.4 线缆接头进行线缆的接头工作，包括信号线、通信线、电缆、光缆的接头作业。

按照相关标准和规范进行剥线、插头、焊接等操作，保证接头的牢固可靠，减小后期的故障风险。

综合布线系统施工组织方案一、施工组织原则1.合理布局：根据建筑结构和综合布线系统设计要求，合理安排综合布线系统的布局，确保布线系统的通信信号传输质量和稳定性。

2.安全施工：施工过程中要注重安全施工，对施工现场进行合理的管控和保护，确保施工人员和设备的安全，预防事故的发生。

3.规范操作：施工人员要按照相关的施工规范和操作规程进行施工，确保施工质量符合要求。

4.分工协作：根据施工任务和施工量的大小，合理划分施工人员的工作任务，确保施工的高效进行。

二、施工组织流程1.确定施工计划：根据项目的要求，确定施工计划，包括施工的时间节点、任务分工和工期安排等。

2.现场踏勘：在施工前，要对施工现场进行踏勘，了解现场的实际情况，包括建筑结构、供电情况、空调通风等因素。

3.布线系统设计：根据踏勘结果和综合布线系统设计要求，对综合布线系统进行设计，包括路径规划、设备选型和电缆敷设等。

4.材料准备：根据设计要求，准备所需的施工材料，包括电缆、接头、槽道等。

5.布线系统敷设：按照设计要求和施工计划，对综合布线系统进行敷设，包括电缆的敷设、接头的连接和槽道的安装等。

6.系统调试：在综合布线系统敷设完成后，进行系统调试，包括通信信号的测试和设备的安装验证等。

7.施工验收：在系统调试完成后，进行综合布线系统的验收，包括设备的运行状态、信号质量和安全性等。

三、施工组织要点1.布线系统设计计划的编制：根据综合布线系统的设计要求，编制详细的施工计划，包括工期、任务分配和施工顺序等。

2.施工现场管理：对施工现场进行合理的管控和保护，确保施工人员和设备的安全。

设置施工现场警示标志，定期进行安全检查和整改。

3.施工质量控制：监督施工人员按照相关的施工规范和操作规程进行施工，严格把控施工质量，确保综合布线系统的工程质量符合要求。

4.施工人员培训：对参与综合布线系统施工的人员进行培训，提高其对综合布线系统施工工艺和操作技术的理解和掌握能力。

5.监理和验收：在施工过程中，安排专业监理人员对施工进行监督和指导，确保施工质量和进度符合要求。

综合布线系统安装施工工艺1、综合布线系统安装操作工艺1)综合布线系统安装工艺流程2)器材检验：(1)施工前应对所用器材进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求，应符合设计规定。

(2)电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。

(3)光纤特性测试应符合产品出厂检验要求及相关规范规定。

注：有关器材检验具体要求，请参见《建筑与建筑群综合布线系统工程施工及验收规范》相关部分。

2、设备安装1) 机架安装要求：(1)机架安装完毕后，水平、垂直度应符合厂家规定。

如无厂家规定时，垂直度偏差不应大于3mm。

(2)机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

(3)机架的安装应牢固、应按设计图的防震要求进行加固。

(4)安装机架面板、架前应留有15m空间、机架背面离墙距离应大于08m，以便于散热和气流交换。

(5)壁挂式机框底距地面为800mm。

2)配线设备机架安装要求：(1)采用下走线方式、架底位置应与电缆上线孔相对应。

(2)各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

(3)接线端子各种标志应齐全。

3)各类接线模块安装要求：(1)模块设备应完整无损，安装就位、标志齐全。

(2)安装螺丝应拧牢固，面板应保持在一个水平面上。

4)接地要求：安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。

3、缆线敷设1)缆线敷设一般应符合下列要求：(1)缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。

(2)缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。

(3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。

(4)电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。

综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。

直线布管30m处应设置拉线盒或接线箱。

3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。

在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。

3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。

3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。

3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。

3.3.2.4线槽宜采用金属管引入分线盒内。

预埋金属线槽见图3.3.2.4所示。

有关地面金属线槽安装施工工艺请按有关章节要求施工。

图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。

图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。

3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。

3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。

3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。

3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。

3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。

3.3.4.5两槽道拼接处水平度偏差不应超过2mm。

3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。

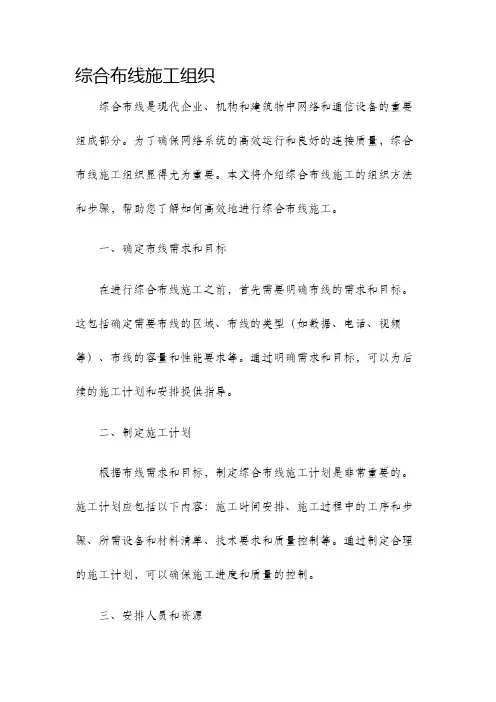

综合布线施工组织综合布线是现代企业、机构和建筑物中网络和通信设备的重要组成部分。

为了确保网络系统的高效运行和良好的连接质量，综合布线施工组织显得尤为重要。

本文将介绍综合布线施工的组织方法和步骤，帮助您了解如何高效地进行综合布线施工。

一、确定布线需求和目标在进行综合布线施工之前，首先需要明确布线的需求和目标。

这包括确定需要布线的区域、布线的类型（如数据、电话、视频等）、布线的容量和性能要求等。

通过明确需求和目标，可以为后续的施工计划和安排提供指导。

二、制定施工计划根据布线需求和目标，制定综合布线施工计划是非常重要的。

施工计划应包括以下内容：施工时间安排、施工过程中的工序和步骤、所需设备和材料清单、技术要求和质量控制等。

通过制定合理的施工计划，可以确保施工进度和质量的控制。

三、安排人员和资源综合布线施工需要合理的人员和资源安排。

根据施工计划的要求，确定所需人员的数量和职责，包括项目经理、施工人员、技术人员等。

同时，还需要考虑所需的工具和设备、材料和资金等资源，并做好预算和采购工作，确保施工过程的顺利进行。

四、现场准备工作在进行综合布线施工之前，需要进行充分的现场准备工作。

这包括现场勘察和测量，了解现场的实际情况和具体要求；清理和整理施工区域，确保施工场地的整洁和安全；准备所需工具和设备，并进行检查和试运行，确保它们的正常工作和质量。

五、施工过程综合布线施工的过程包括预处理、布线、连接和测试等步骤。

预处理阶段包括：布线路径规划、导管的安装和固定、预布线等工作。

布线阶段包括：布线线缆、连接模块和面板、安装设备等工作。

连接阶段包括：连接线缆、调试设备等工作。

测试阶段包括：对布线系统进行测试和调试，确保连接质量和性能符合要求。

六、质量控制和验收在综合布线施工完成之后，需要进行质量控制和验收工作。

质量控制包括对施工过程的监督和检查，以确保施工质量符合要求。

验收工作包括对整体布线系统进行测试和评估，以确认其满足预定的性能和质量要求。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。

本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。

2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。

3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。

二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。

2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。

3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。

三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。

2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。

3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。

4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。

5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。

四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。

五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。

综合布线工程施工方案主要包括以下几个方面：工程概述、施工准备、施工流程、施工要点、质量控制、安全防护和施工进度计划。

以下是一篇综合布线工程施工方案的范例，字数超过500字。

一、工程概述本项目为某企业办公大楼综合布线工程，主要包括楼内各办公室、会议室、多功能厅等场所的通信网络、数据网络和安防网络的布线。

工程范围包括楼层间垂直布线、水平布线、设备间布线、室内外布线等。

二、施工准备1. 技术准备：熟悉施工图纸，了解设计意图，明确施工要求。

对施工人员进行技术交底，确保施工人员掌握相关技术知识和操作技能。

2. 材料准备：根据工程量清单，提前采购所需电缆、光缆、接插件、线槽、桥架等材料。

并对材料进行验收，确保材料质量符合国家标准。

3. 设备准备：准备施工所需的工具和设备，如电缆切割器、剥线钳、压线钳、熔接机、线槽切割机等。

4. 现场准备：了解现场情况，明确施工部位，清理施工障碍，确保施工顺利进行。

三、施工流程1. 楼层间垂直布线：按照设计图纸，从设备间引出垂直电缆，通过电梯井、竖井等通道，布设至各楼层。

2. 水平布线：从楼层间垂直布线接出，分别布设至各办公室、会议室等场所。

3. 设备间布线：根据设备间布局，布设设备间内部电缆、光缆，连接各设备。

4. 室内外布线：根据设计要求，布设室内外光缆，确保通信畅通。

5. 系统测试：施工完成后，对整个布线系统进行测试，确保系统性能符合设计要求。

四、施工要点1. 电缆布线：按照设计图纸，合理规划电缆走向，避免电缆交叉、打结。

电缆固定间距均匀，不宜过长或过短。

2. 光缆布线：光缆布线应尽量远离电磁干扰源，采用专用线槽或管道布设。

光缆熔接应采用专业设备，确保熔接质量。

3. 接插件安装：接插件应安装牢固，接触良好。

电源线、数据线、音频线等应分类标识，便于管理和维护。

4. 线槽、桥架安装：线槽、桥架应固定牢固，横平竖直。

线槽内电缆、光缆应整齐排列，不宜过于拥挤。

5. 防护措施：施工过程中，应做好防护措施，防止电缆、光缆受损。

综合布线施工规范与工艺综合布线是建筑物或办公场所内的通信网络建设的重要环节。

一个合理规范的综合布线施工可以确保通信设备的正常运行和网络的高效传输，进而提升企业的工作效率和竞争力。

本文将就综合布线的施工规范和工艺进行详细讨论。

一、规划与设计综合布线施工前的规划与设计非常关键。

在规划与设计阶段，需要考虑以下几个因素：1. 网络需求分析：根据建筑物或办公场所的使用需求，确定网络带宽和接入点数，以及各个工作区的布线需求。

2. 网络拓扑结构：根据网络需求分析结果，设计合适的拓扑结构，包括主干线、水平布线和水平配线的位置和走向。

3. 材料选择：根据规划与设计结果，确定合适的综合布线材料，包括网络电缆、衔接模块、插座等。

4. 安全考虑：考虑网络的安全性和防火防雷要求，选择符合标准的材料和设备。

二、预埋管道和接地系统在综合布线施工中，预埋管道和接地系统的设置十分重要。

1. 预埋管道：预埋管道的设置可以避免后期对墙体和地板的破坏，也便于后续维护和改造。

预埋管道的材质应坚固耐用，并符合相关的标准和法规。

2. 接地系统：接地系统的设置可以确保通信设备正常运行，同时保护人员安全。

接地系统应符合电气安装和综合布线标准，接地电阻应满足要求。

三、布线安装综合布线施工的核心是布线安装，包括主干线和水平布线的铺设和接口间的连接。

1. 主干线布线：主干线是综合布线系统的核心部分，连接机房的设备和水平布线的接入点。

主干线应尽可能短，采用屏蔽电缆，并按照标准和规范进行铺设和连接。

2. 水平布线布设：水平布线是将主干线连接到各个工作区的过程。

水平布线应避免过长，使用无损线路，并按照规范规定的匹配长度安装衔接模块。

3. 接口连接：在综合布线系统中，各个设备之间和设备与水平布线之间的接口连接十分重要。

接口连接应使用合适的插座和插头，并进行正确的接线和测试。

四、标识和标准化管理为了方便维护和管理，综合布线施工应进行标识和标准化管理。

1. 线缆标识：每根线缆都应标明唯一的标识码，包括线缆型号、长度和用途等信息。

综合布线施工规范综合布线施工规范是指在建筑物内进行综合布线工程时，需要按照一定的规范和标准进行施工，以确保布线系统的正常运行和安全可靠。

下面是一份综合布线施工规范的示例，供参考：一、总则1.1 施工单位应具备相关从业资质，并负责组织和实施综合布线工程的施工。

1.2 施工单位要严格按照设计图纸和相关技术规范进行施工，保证施工质量和安全。

1.3 施工过程中要注意保护现场设备和结构，减少对现有建筑和设备的损坏。

二、施工前准备2.1 施工前应对设计图纸进行认真研究，了解综合布线系统的整体结构和施工要求。

2.2 施工前应进行现场勘测，了解各种管线的走向和敷设条件，制定合理的施工方案。

2.3 施工前应检查施工设备和器材的完好性和安全性，确保能满足施工的需求。

三、施工过程3.1 综合布线设备的布线应符合现行国家和行业标准，走线要求整齐、美观，并与建筑物的结构相协调。

3.2 管线敷设要遵守施工图纸要求和相应的技术规范，确保各种管线的弯曲半径和敷设间距符合标准要求。

3.3 管线敷设时要注意避开强电设备、高频电器、热源和电磁干扰等，以免造成信号干扰或设备故障。

3.4 管线和电缆的固定和支架应牢固可靠，不得影响建筑的结构安全和设备的正常运行。

3.5 所有接头和连接部位应采用合适的接头和连接器，并进行良好的连接，以避免因接触不良而造成的信号损失或设备故障。

3.6 施工过程中要注意施工现场的整洁和安全，及时清理施工垃圾和可燃材料，定期检查施工设备的安全性能。

四、施工验收4.1 施工完成后，施工单位应对综合布线系统进行全面的检查和测试，确保每一项功能都能正常运行。

4.2 施工单位应向业主提供相关的施工记录、检测报告和索赔协议等，以备后期维护和管理。

4.3 施工单位要配合业主和相关单位进行最终的验收，按照验收规程和标准进行验收，确保综合布线系统符合要求。

4.4 验收合格后，施工单位应及时整理施工现场，清理施工设备和材料，移交给业主维护和管理。

综合布线施工规范1设备安装1.1配线设备机架安装1.机柜、机架安装应牢固，各种零件齐全，漆面完好，标志清晰；垂直偏差度不应大于3mm，底座水平偏差度不应大于2mm；安装位置与距离应符合设计要求。

2.采用下走线方式，架底位置应与电缆上线孔相对应。

接线端子各种标志应齐全。

3.机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

4.机架的安装应牢固，应按设计图的防振要求进行加固。

5.安装机架面板，架前应留有1.5m空间，机架背面离墙距离应大于0.8m，以便于安装和施工。

6.壁挂式机架底距地面宜为300～800mm。

1.2各类接线模块安装1.模块设备应完整、安装就位、标志齐全；安装螺丝拧紧，面板应保持在一个水平面内。

2.8位模块应完整、安装就位、标志齐全；安装螺丝拧紧，面板应保持在一个水平面内。

1.3信息插座安装1.安装在活动地板或地面上，应固定在接线盒内，接线盒盖应可开启，并应有防水、防尘、抗压功能。

2.安装在墙体上，宜高出地面300mm；如地面采用活动地板时，应加上活动地板内净高尺寸。

信息插座应有标志，安装位置应符合设计要求。

3.信息插座底座的固定方法以施工现场条件而定，宜采用扩张螺钉、射钉等方式。

4.固定螺丝需拧紧，不应产生松动现象。

5.信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。

1.4线缆终接缆线终接前必须核对缆线标志，缆线终接处必须牢固，接触良好，缆线中间不允许有接头，缆线终接应符合设计和施工操作规程。

1.5系统测试系统电气性能测试及光纤系统性能测试必须符合本规程和GB/T 50312—2003的规定以及系统设计要求。

2质量检测2.1系统安装检测I 主控项目1.缆线敷设和终接的检测应符合GB/T 50312—2000中第5.1.1、第6.0.2、第6.O.3条的规定，应对以下项目进行检测：(1)缆线的弯曲半径。

(2)预埋线槽和暗管的敷设。

(3)电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。

综合布线系统施工方案一、项目概述随着信息技术的快速发展，校园信息化建设已成为提升教育教学质量和管理水平的重要手段。

综合布线系统作为校园信息化建设的基石，其设计、施工与测试工作至关重要。

本方案旨在通过科学合理的规划、严谨的施工流程和严格的测试要求，为校园提供一套稳定、高效、可扩展的综合布线系统，以满足校园内各类区域对网络通信的需求。

二、项目背景与目标本项目背景源于校园信息化建设的需要，旨在通过优化布线系统，提升校园网络的传输速度、稳定性和安全性。

项目目标包括：实现校园网络全覆盖，提升网络性能；优化网络架构，提高可扩展性；确保布线系统安全可靠，降低故障率；提供便捷的维护和管理手段。

三、需求分析通过对校园内各类区域的业务需求、功能划分和人员分布情况进行深入分析，我们明确了布线系统的需求特点。

主要包括：教学区域需要支持多媒体设备的高带宽传输；科研区域需要保障数据传输的稳定性和安全性；办公区域需要实现快速、便捷的网络接入；生活区域需要提供稳定的网络覆盖和无线接入服务。

四、设计原则与方案基于需求分析结果，我们遵循以下设计原则制定布线方案：先进性、稳定性、安全性、可扩展性、易维护性。

方案包括点位规划、材料选型、系统架构等内容，确保布线系统既满足当前需求，又具备未来扩展的能力。

五、施工准备在施工前，我们进行了详细的施工准备工作。

包括组建专业的施工队伍，进行安全教育和技能培训；准备施工所需的工具和设备，确保施工过程中的效率和安全性；制定详细的施工进度计划，确保施工按时完成。

六、施工流程施工流程是布线系统施工的关键环节，我们按照以下步骤进行：1、基础施工：根据设计方案，安装布线管槽和桥架。

确保管槽和桥架的安装位置准确、平整，符合规范要求。

同时，注意与现有设施的协调配合，避免对现有设施造成损坏。

2、线缆敷设：按照设计要求，将线缆敷设在管槽或桥架内。

在敷设过程中，注意线缆的弯曲半径、长度限制等要求，避免过度拉伸或扭曲。

1、综合布线系统综合布线系统的对象是建筑物或者楼宇内的传输网络，使语音、通信、数据交换设备和其他信息管理系统彼此相连，并使得这些设备与外部通信网络连接。

它是有许多部件组成的，主要有传输介质、连接器、插座、插头、适配器、电气保护措施等，并由这些部件来构造各种子系统.综合布线系统目前被划分为6个子系统，它们是：(1）工作区子系统(2）水平干线子系统（3）管理间子系统(4）垂直干线子系统（5）建筑群子系统（6）设备间子系统1。

1、缆线的布放：1.1.1、水平干线子系统的管道要求:水平子系统缆线宜采用在吊顶、墙体内穿管或者设置金属密封线槽及电缆桥架方式敷设,当线缆在地面布放时，应根据环境选用地板下线槽、防静电地板等布线等安装方式.1。

1.2、垂直干线子系统的管道要求：（1)垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式,一般采用电缆竖井方式。

电缆竖井的位置上下应对齐。

(2）电缆孔方式，通常用一根或者数根外径63—102mm的金属管预埋在楼板内，金属管高出地面25—50mm,也可直接在楼板上预留一个大小适当的长方形孔洞。

（3）管道敷设方式包括明管和暗管.1.1。

3、建筑群子系统的管道要求：建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式,并应符合相关规定要求.1。

1.4、线缆布放要求:(1）线缆的规格与设计相符;（2)线缆在各种环境中的敷设方式、布放间距与设计相符;（3）线缆布放应自然平直,不得产生扭绞、打圈接头等现象，不应受外力挤压或损伤；(4）线缆两端应贴有标签,标签字迹清晰、正确，标签应选用不易损坏的材料；（5）线缆布放应留有余量，以防变更.双绞线缆预留长度在工作区为10cm，设备间为3-5m；光缆布放路由宜盘留，预留长度为3—5m,有特殊要求的按设计要求;（6)线缆应远离高温和电磁干扰的场所；（7）线缆间的最小间距应符合如下要求：A、电源线、综合布线系统线缆应分隔布放，平行敷设时间距在30cm以上B、对于有保密要求的工程，信号线、电力线、接地线的间距应符合相应的保密规定，对于有保密要求的线缆宜采取独立的金属管或金属线槽敷设；（8）屏蔽电缆的屏蔽层端到端应保持完好的导通性（9）预埋线槽和暗管敷设应符合以下规定：A、敷设线槽和暗管的两端宜用标志标出编号内容；B、预埋线槽宜采用金属线槽,截面利用率为30％-50%。
