综合布线系统设计方案

第1章综合布线系统1系统概述XX医院综合楼项目综合布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。

在设计中需考虑以下需要：考虑维护与操作的可行性，满足语音、数据业务传输的需求，且兼顾到相当长的一段时间内业务扩展的需要。

布线系统建议采用国际标准建议的分层星型拓扑结构，提高系统的容错性。

考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。

系统应能满足灵活应用的要求，即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。

语音数据均采用cat.6/ class E标准布线，可实现互换。

为了满足的需求，本综合布线系统方案设计遵循以下原则：※兼容性：这是结构化布线系统的首要特性，兼容性是指其设备可以用于多种系统中的性能。

由于结构化布线接口采用标准化设计，可支持不同厂家、不同类型的设备。

※开放性：结构化布线系统使用开放式体系结构，符合国际上流行的标准。

系统对国际上所有著名的厂商的产品开放，提供一个开放的硬件平台。

※扩展性：设计时必须考虑系统的可扩展性，避免院方以后需要升级造成不必要的设备浪费。

※可靠性：采用高品质的材料和组合压接方式构成一套高标准的信息通道。

所有的器件均通过ISO认证，每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能，以保证传输质量。

布线系统全部采用星型物理拓扑结构，点到点的连接，任何一条线路的故障都不影响其他线路的运行，同时也为线路维护和故障检修提供了极大的方便，从而保证了系统可靠的运行。

※先进性：综合布线系统应用极具弹性，采用双绞线或双绞线与光缆混合布线方式，构成一套合理的、完整的布线系统。

所有布线均采用世界上最新的通信标准。

信道连接符合B-ISDN设计标准，按八芯双绞线配置。

※经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材，节省了人工，从整体上讲节省了投资，提高了效益。

1.1 综合布线系统建筑物综合布线系统（PDS，Premises Distribution System）又称开放式布线系统(Open Cabling Systems)是一种在建筑物和建筑群中综合数据传播旳网络系统。

它是把建筑物内部旳语音互换设备、智能数据处理设备及其他广义旳数据、通信设施互相连接起来，并采用必要旳设备同建筑物外部数据网络或电话局线路相连接。

综合布线系统是建筑技术与信息技术相结合旳产物，也是计算机网络工程旳基础。

在信息社会中，现代化旳大楼内除了安装有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是必不可少旳。

综合布线旳对象是建筑物或楼宇内旳传播网络，使话音和数据通信设备、互换设备和其他信息管理系统彼此相连，也能使这些设备与外部通信网络连接。

伴随现代化都市建设、工业企业与通讯发展，使通信网向数字化、综合化、智能化方向发展，搞好建筑与建筑群旳电话、数据、会议电视和监视电视等旳综合网络建设显得极为重要。

综合布线系统正是在这种背景下产生旳。

PDS是针对计算机和通信旳配线系统而设计旳，这也就表明它可满足多种不一样旳计算机和通信旳规定。

它包括：模拟与数字旳话音系统；高速与低速旳数据系统；传真机、图形终端、绘图仪等需要传播旳图象资料；电视会议与安全监视系统旳视频信号；传播VHF宽带视频信号；建筑物旳安全报警和空调控制系统旳传感认识信号。

本期工程综合布线系统包括如下6个子系统：（1）工作区子系统（2）配线子系统（3）干线子系统（4）设备间子系统（5）进线间子系统（6）管理子系统1.1.1 工作区子系统工作区子系统由终端设备连接到信息插座旳连线构成。

工作区子系统构造图如下图所示：图4.1-1 工作区子系统构造图根据**实际状况，本设计采用三种信息点布设方式：在领导办公室、会议室采用地埋式安装和桌面嵌入式安装；在办公室信息插座采用办公隔断上安装；墙面信息插座采用墙壁式安装。

三种安装插座安装方式按使用功能分别安装对应旳六类模块，能提供原则旳RJ-45 接口。

综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。

所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。

根据不同容量选用相应规格的PVC线槽和金属桥架。

我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。

考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。

即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。

经济性：在满足应用要求的基础上，尽可能降低造价。

综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。

由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。

综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。

统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性：综合布线系统的设施可以满足多种系统中的性能。

开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。

系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。

可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。

综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。

各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。

例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。

线缆通道过窄，弯道过多，线缆很难通过。

没有安放布线系统的设备空间。

在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。

这不但费时费工，而且会破坏大楼的美观和强度。

因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。

按照国际标准和工业标准，规范化布线。

智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。

另外还应给这些基础建设留有相应的经费预算。

本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。

第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。

系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。

具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。

--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。

--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。

--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。

--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。

第1章. 综合布线系统设计方案（酒店）作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。

综合布线系统在酒店内和其它设施一样，都是附属于建筑物的基础设施。

从规划、设计直到施工及使用的全过程中，其关系是极为密切的。

具体表现有以下几点：（1）综合布线系统是衡量智能化酒店的智能化程度的重要标志。

在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力，如设备配置是否成套，技术功能是否完善，网络分布是否合理，工程质量是否优良，这些都是决定智能化酒店的智能化程度高低的重要因素，因为XXX酒店的智能化能否为群众更好地服务，综合布线系统具有决定性的作用。

（2）综合布线系统使智能化酒店充分发挥智能化效能，它是智能化酒店中必备的基础设施。

综合布线系统把智能化酒店内的通信、计算机和各种设备及设施，在一定的条件下纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。

由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化酒店能够保证优质高效服务的基础设施之一。

在智能化酒店中如没有综合布线系统，各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行，智能化也难以实现，这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼，也就不能称为智能化酒店。

在酒店中只有配备了综合布线系统时，才有实现智能化的可能性，这是智能化酒店工程中的关键内容。

（3）综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。

由于综合布线系统具有很高的适应性和灵活性，能在今后相当长的时期内满足客观发展需要，为此，在XXX酒店我们采用综合布线系统。

1.1.设计目标为了完成酒店智能信息化的任务，需要在建筑物内建立一个综合的计算机网络系统。

该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系，把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中，设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。

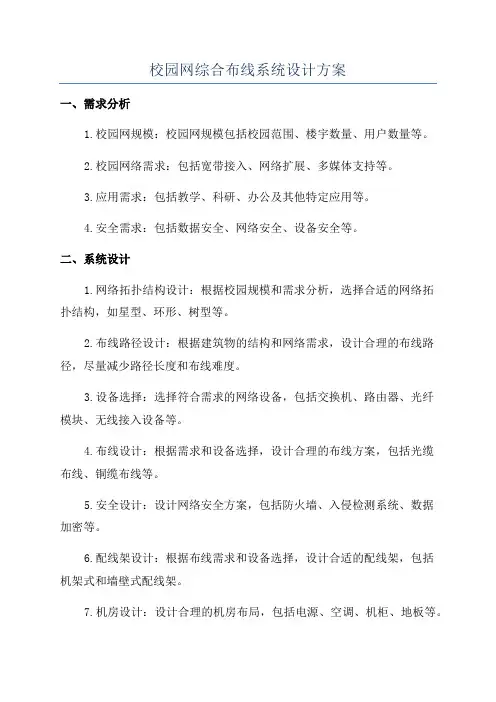

校园网综合布线系统设计方案一、需求分析1.校园网规模：校园网规模包括校园范围、楼宇数量、用户数量等。

2.校园网络需求：包括宽带接入、网络扩展、多媒体支持等。

3.应用需求：包括教学、科研、办公及其他特定应用等。

4.安全需求：包括数据安全、网络安全、设备安全等。

二、系统设计1.网络拓扑结构设计：根据校园规模和需求分析，选择合适的网络拓扑结构，如星型、环形、树型等。

2.布线路径设计：根据建筑物的结构和网络需求，设计合理的布线路径，尽量减少路径长度和布线难度。

3.设备选择：选择符合需求的网络设备，包括交换机、路由器、光纤模块、无线接入设备等。

4.布线设计：根据需求和设备选择，设计合理的布线方案，包括光缆布线、铜缆布线等。

5.安全设计：设计网络安全方案，包括防火墙、入侵检测系统、数据加密等。

6.配线架设计：根据布线需求和设备选择，设计合适的配线架，包括机架式和墙壁式配线架。

7.机房设计：设计合理的机房布局，包括电源、空调、机柜、地板等。

三、实施方案1.项目计划：根据设计方案，制定详细的项目计划，包括开工时间、工期、资源调配等。

2.施工队伍：组建专业的施工队伍，包括项目经理、布线工人、测试人员等。

3.材料采购：根据设计方案和项目计划，采购合适的网络设备、布线材料等。

4.现场施工：按照设计方案和项目计划，在现场进行布线、设备安装等工作。

5.测试调试：在布线完毕后，进行测试调试工作，确保网络运行正常。

6.培训：对相关人员进行培训，包括网络维护、故障排除等。

四、运维管理1.网络监控：安装网络监控系统，实时监测网络运行状态，及时发现和解决问题。

2.设备维护：定期对设备进行维护保养，包括清洁、检修、升级等。

3.故障排除：对网络故障进行及时排除，恢复网络正常运行。

4.变更管理：记录网络变更情况，保证网络变更的可追溯性。

5.性能优化：对网络性能进行优化，提升网络传输速度和稳定性。

6.准入控制：实施合理的准入控制策略，保证网络安全。

综合布线设计方案综合布线设计方案（一）一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。

2、机房总体布局和设计。

3、机房建设单位的选择。

4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。

5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。

6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。

7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。

8、安全消防工程：电脑中心消防的安装调试。

9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。

10.机房防雷接地系统。

二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。

2.1低压配电设计2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的普通设备用三孔标准插座和市电直接供电的检修用五孔标准插座。

3、计算机系统要求电源的电压变化在220V±5%之内，频率变化在50Hz±0.5Hz之内。

4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。

5、普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。

具体插座数量及位置要根据最终机房内设备数量考虑。

2.2技术中心配电系统设计根据用户机房现状以及对电气工程和照明系统的要求，将会设计相应的机房配电系统，该配电系统的设计主导思路将进一步与用户讨论。

2.3技术中心供电系统示意图1、配电柜的总输入电压、电流、频率监测；2、火灾断电报警；3、具有声光报警和远程监控接口；4、防浪涌、防雷击；5、过流、短路保护。

综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

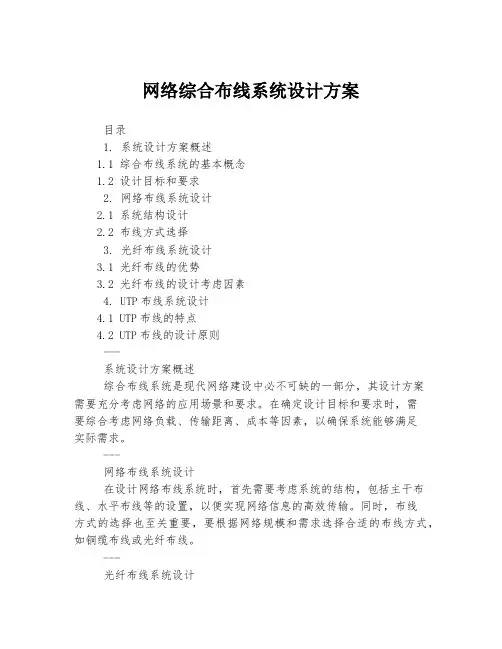

网络综合布线系统设计方案
目录
1. 系统设计方案概述
1.1 综合布线系统的基本概念
1.2 设计目标和要求
2. 网络布线系统设计
2.1 系统结构设计
2.2 布线方式选择
3. 光纤布线系统设计
3.1 光纤布线的优势
3.2 光纤布线的设计考虑因素
4. UTP布线系统设计
4.1 UTP布线的特点
4.2 UTP布线的设计原则
---
系统设计方案概述
综合布线系统是现代网络建设中必不可缺的一部分，其设计方案
需要充分考虑网络的应用场景和要求。

在确定设计目标和要求时，需
要综合考虑网络负载、传输距离、成本等因素，以确保系统能够满足
实际需求。

---
网络布线系统设计
在设计网络布线系统时，首先需要考虑系统的结构，包括主干布线、水平布线等的设置，以便实现网络信息的高效传输。

同时，布线
方式的选择也至关重要，要根据网络规模和需求选择合适的布线方式，如铜缆布线或光纤布线。

---
光纤布线系统设计
光纤布线作为一种传输速度快、带宽大的传输介质，在网络中越来越受到重视。

在设计光纤布线系统时，需要考虑到光纤的优势和特点，以及光纤布线的设计考虑因素，如光纤的连接器、保护措施等。

---
UTP布线系统设计
相比光纤布线，UTP布线在网络建设中同样具有重要作用。

UTP 布线具有较低的成本和易维护的特点，设计原则主要包括选择合适的线缆、合理布线、保证接头质量等方面，这些都是保证网络通信质量的关键。

技术方案目录目录----------------------------------------------------- 2第1章. 综合布线系统----------------------------------- 3 1.1.系统概述 (3)1.2.系统设计范围 (3)1.3.系统架构 (4)1.3.1.工作区子系统 (4)1.3.2.水平布线子系统 (5)1.3.3.垂直主干线子系统 (5)1.3.4.管理间子系统 (6)1.3.5.设备间子系统 (6)1.4.主要设备技术需求 (6)第1章.综合布线系统1.1.系统概述本系统我们将采用万兆光纤网络技术，水平采用千兆六类网络布线，不仅满足语音、数据、图像、多媒体等信息大容量、高速传输，而且所有数据与语音彼此之间可以互换，系统中任何一个信息点都能连接不同类型的计算机设备和其他信息设备，对任何一个分支单元的改动都不会影响系统的其他单元，本系统中我们按照一个业态统一设计。

为了方便管理，我们在首层设计1个消防控制室，地下室设计1个通讯机房；消防控制室内设服务器和网络交换等设备；在各楼层设置弱电配线间，内设综合布线配线架及网络设备。

所有外网主干由各运营商负责至通讯机房机柜内，从运营商机柜内通过光纤跳纤至自用网络机柜内连接，用户可自由选择运营商，这样不仅方便统一管理，用户还可自由选择，更人性化管理。

机柜内数据点水平线缆连接采用标准的19英寸模块化配线架，语音点水平线缆连接采用六类110型配线架，弱电间采用标准的12芯光纤配线架，网络机柜内采用12芯光纤配线架，数据点、语音点接口均用RJ45接口模块端接，工作区子系统和管理区子系统各类跳线采用颜色管理和互换。

1.2.系统设计范围＞本系统分三套独立的布线系统，分别为：外网综合布线、智能化专网布线，内网（无线AP网络）。

＞外网综合布线：外网办公区域每户采用4芯光纤入户的方式，商铺区域每户采用2 芯光纤入户的方式,主干采用万兆光纤，办公和商业户内接入互联网采用光纤到户，多家运营商通信光缆接入通讯机房（地下一层），根据用户需求，在通讯机房跳接，配线方式为：电信间一一楼层分纤箱一一户内弱电箱。

综合布线设计方案1.用户需求1.1.系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

1.2.系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。

（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。

以保证系统有长久的生命力。

（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。

既能满足当前的要求，也能经得起科技进步与时间的考验。

（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。

（5）系统整体上应达到较高水准。

1.3.设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。

不片面追求系统的先进性和超前性，以防止造成投资的浪费。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

六类综合布线设计方案综合布线设计是指将各种电话、计算机通信设备通过统一的电缆系统连接在一起，以实现信息的传递和共享。

根据不同的需求和场景，可以设计出不同的综合布线方案。

以下是六类典型的综合布线设计方案。

1. 集中布线方案：在这种方案下，所有的设备都集中放置在一个机房中，通过主干电缆进行连接。

这种方案适用于中小型企业或办公楼，设备集中放置有利于管理和维护。

2. 分布式布线方案：在这种方案下，设备会分散放置在各个机房或办公区域中，通过地下或空中走廊连接。

这种方案适用于大型企业或多楼层的办公楼，可以更灵活地布置设备，并且便于扩展和升级。

3. 树状布线方案：在这种方案下，设备通过一条主干电缆连接在一起，再通过分支电缆连接到每个终端设备。

这种方案适用于需要将信号传输到不同位置的场景，例如分行银行、学校等。

4. 直接布线方案：在这种方案下，每个设备都有独立的电缆直接连接到通信室。

这种方案适用于对稳定性要求较高的场景，例如数据中心或高级实验室。

5. 混合布线方案：在这种方案下，可以根据不同设备的需求采用不同的布线方式。

例如，对于需要高速传输的设备可以采用光纤布线，对于传输距离较短的设备可以采用铜缆布线。

6. 网络化布线方案：在这种方案下，综合布线系统与计算机网络进行融合，实现数据、语音和视频的综合传输。

这种方案适用于需要实现多媒体传输和远程协作的场景，例如会议室、培训中心等。

综合布线设计方案需要综合考虑设备类型、传输距离、带宽需求、成本预算等因素。

在设计过程中，还需要考虑电缆走线、接头、插座等细节问题，以确保布线系统的可靠性和易维护性。

总之，综合布线设计方案应该与实际需求相匹配，以提供高效、稳定的通信环境。

综合布线方案•相关推荐综合布线方案3篇为确保事情或工作高质量高水平开展，就需要我们事先制定方案，方案是书面计划，是具体行动实施办法细则，步骤等。

我们应该怎么制定方案呢？以下是小编帮大家整理的综合布线方案3篇，仅供参考，欢迎大家阅读。

综合布线方案篇1摘要：智能建筑自动化系统与综合布线系统是智能建筑的重要组成部分，它关系到智能建筑的智能化程度及水平。

综合布线系统是建筑物内部之间的传输网络，它能使建筑物内部的语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统彼此相连，也能使建筑物内的通信网络设备与外部的通信网络相连。

关键词：智能建筑;弱电设计;综合布线一、引言对于现代化智能建筑，尤其是办公楼宇的弱电设计，采用结构化综合布线系统已成为共识。

综合布线应用将建筑物内的电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统以集中监视、控制和管理为目的，构成综合系统。

本文对分析了智能建筑设计中弱电系统设计方案以及结构综合布线的应用，根据我国国情进行建筑设计，并对应用中存在的问题进行了研究探讨。

二、问题的提出智能建筑的智能化程度是多少,已是一个国家和一个城市科学技术和经济水平的体现,建设智能城市与智能化建筑将成为世界经济发展的必然趋势。

智能建筑采用的布线系统一定要有超前性,力求高标准,并且有很强的适应性、扩展性、可靠性和长远效益。

布线技术是从电话预布线技术发展起来的,经历了非结构化布线系统到结构化布线系统的过程。

作为智能建筑的基础,综合布线系统是必不可少的,它可以满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。

三、智能弱电结构化综合布线的优点（一）先进性。

结构化综合布线的扩展能力强，因为对于五类非屏蔽双绞线可以提供155Mb/s信息的传输能力，除了满足当前各种网络的需要外，还能满足未来发展的需要。

（二）兼容性。

结构化综合布线是一套综合式的全开放式系统,因此它可以使用相同的电缆与配线端子排,以及相同的插头与模块化插孔及适配器,可以将不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞线。

综合布线设计方案（精选）综合布线系统设计方案篇一一、需求分析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。

二、设计原则根据综合布线设计规范之要求，本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。

三、设计依据《智能建筑设计标准》（gb/t50314-2023）《智能建筑工程建设标准》（dbj14-s5-2004）《智能建筑工程质量验收规范》（gb/t50339-2003）《民用建筑电气设计规范》jgj/t16-92gbj 16-87建筑设计防火规范yd/t926 1－2－1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(gb50174-93)《民用建筑电气设计规范》(jgj/t16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。

按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架cd和配线设备bd置于网络设备机房内（设备间）。

楼层配线架fd置于每层的弱电机房内（电信间），楼层配线架fd至楼层区域配线箱（te），包括至每个数据端点（to）的距离不应超过90米。

从bd至每个楼层fd，光纤传输主干采用48芯万兆光纤。

垂直主干光纤网络采用以太网络结构。

2、系统组成及结构根据eia/tia568a，iso/iecis 118o1及我国的标准，布线系统可划分为六个独立的子系统：1)工作区子系统 (work area subsystem)2)水平子系统 (horizontal subsystem)3)垂直主干子系统 (riser subsystem)4)设备间子系统 (equipment subsystem)5)管理区子系统 (administration subsystem)6)建筑群子系统 (campus subsystem)3.1工作区子系统3.1.1布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。

4.垂直子系统：采用单模光纤，连接到分光分纤箱。

（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。
