综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。

2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。

包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。

当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。

在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。

在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。

当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。

尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

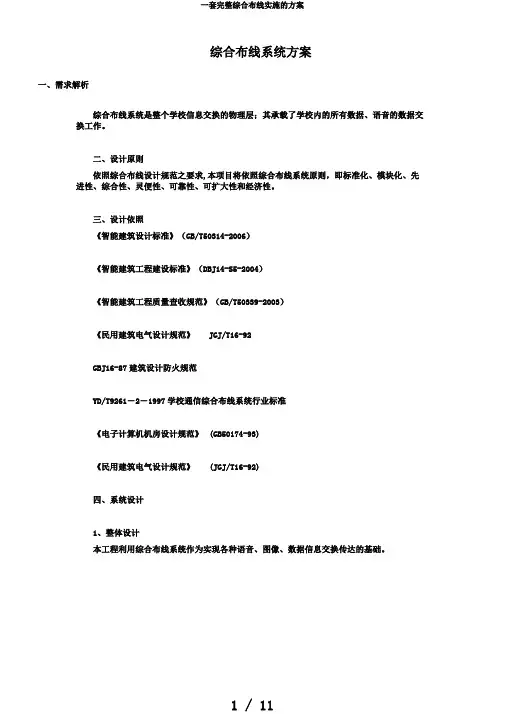

综合布线系统方案一、需求解析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。

二、设计原则依照综合布线设计规范之要求,本项目将依照综合布线系统原则，即标准化、模块化、先进性、综合性、灵便性、可靠性、可扩大性和经济性。

三、设计依照《智能建筑设计标准》（GB/T50314-2006）《智能建筑工程建设标准》（DBJ14-S5-2004）《智能建筑工程质量查收规范》（GB/T50339-2003）《民用建筑电气设计规范》JGJ/T16-92GBJ16-87建筑设计防火规范YD/T9261－2－1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(GB50174-93)《民用建筑电气设计规范》(JGJ/T16-92)四、系统设计1、整体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传达的基础。

按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架CD和配线设备BD置于网络设备机房内（设备间）。

楼层配线架FD置于每层的弱电机房内（电信间），楼层配线架FD至楼层地域配线箱（TE），包括至每个数据端点（TO）的距离不应高出90米。

从BD至每个楼层FD，光纤传输骨干采用48芯万兆光纤。

垂直骨干光纤网络采用以太网络结构。

2、系统组成及结构依照EIA/TIA568A，ISO/IECIS118O1及我国的标准，布线系统可划分为六个独立的子系统：1)工作区子系统(WorkAreaSubsystem)2)水平子系统(HorizontalSubsystem)3)垂直骨干子系统(RiserSubsystem)4)设备间子系统(EquipmentSubsystem)5)管理区子系统(AdministrationSubsystem)6)建筑群子系统(CampusSubsystem)工作区子系统布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

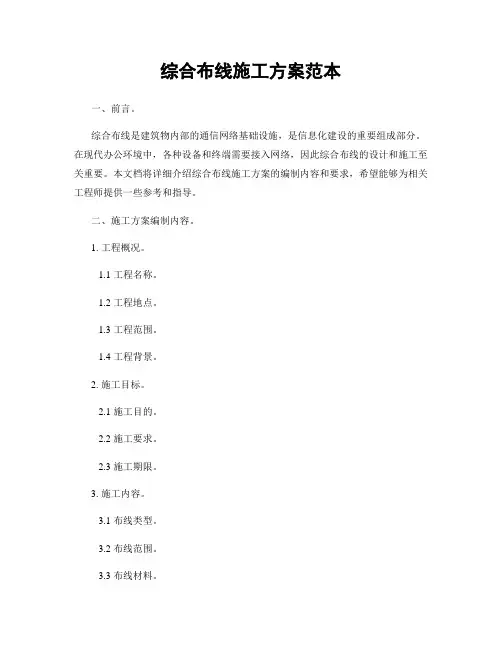

综合布线施工方案范本一、前言。

综合布线是建筑物内部的通信网络基础设施，是信息化建设的重要组成部分。

在现代办公环境中，各种设备和终端需要接入网络，因此综合布线的设计和施工至关重要。

本文档将详细介绍综合布线施工方案的编制内容和要求，希望能够为相关工程师提供一些参考和指导。

二、施工方案编制内容。

1. 工程概况。

1.1 工程名称。

1.2 工程地点。

1.3 工程范围。

1.4 工程背景。

2. 施工目标。

2.1 施工目的。

2.2 施工要求。

2.3 施工期限。

3. 施工内容。

3.1 布线类型。

3.2 布线范围。

3.3 布线材料。

3.4 布线标准。

4. 施工方案。

4.1 施工步骤。

4.2 施工流程。

4.3 施工技术要点。

4.4 施工安全措施。

5. 施工组织。

5.1 施工人员。

5.2 施工设备。

5.3 施工进度计划。

6. 施工验收。

6.1 施工验收标准。

6.2 施工验收程序。

6.3 施工验收记录。

三、施工方案编制要求。

1. 确保施工方案符合相关国家标准和规范要求；2. 确保施工方案的合理性和可行性；3. 确保施工方案的安全性和可靠性；4. 确保施工方案的经济性和实用性。

四、施工方案编制流程。

1. 收集工程资料，包括工程概况、施工目标、施工内容等；2. 分析工程需求，明确施工目标和要求；3. 制定施工方案，包括施工步骤、施工流程、施工技术要点等；4. 组织编制施工方案，明确施工组织和施工验收内容；5. 完善施工方案，确保施工方案的完整性和准确性。

五、施工方案编制注意事项。

1. 确保施工方案的逻辑性和连贯性；2. 确保施工方案的规范性和科学性；3. 确保施工方案的可操作性和实用性；4. 确保施工方案的全面性和细致性。

六、结语。

综合布线施工方案的编制是一项复杂而重要的工作，需要工程师们充分理解工程需求，合理设计施工方案，确保施工质量和工程安全。

希望本文档能够为相关工程师提供一些帮助和指导，促进综合布线施工工作的顺利进行。

综合布线施工方案范本一、项目概述与目标本项目旨在为公司办公区域实施一套完整的综合布线系统，以提高办公效率和信息通讯能力。

具体目标包括：构建稳定、可靠、灵活的布线网络，满足当前及未来一段时间内公司各部门的信息传输需求；实现办公区域内部网络资源的统一管理和高效利用；确保布线系统易于维护和扩展，降低长期运维成本。

二、布线区域划分根据办公区域的布局和功能需求，将布线区域划分为以下几个部分：办公区：包括各部门办公室、会议室等；数据中心：放置服务器、交换机等核心网络设备；公共区域：包括走廊、休息区等；接入区：与外部网络连接的接口区域。

三、材料选型与采购在材料选型方面，我们将遵循以下原则：选用符合国家及行业标准的优质材料；考虑材料的耐用性、可靠性和扩展性；优先选择具有成本效益的材料。

具体采购材料包括：铜缆、光缆及连接器；布线面板、配线架及跳线；布线管道、桥架及附件；布线标签、标识及记录文档。

四、布线设计与规划布线设计将遵循以下原则：拓扑结构简单明了，便于管理和维护；冗余设计，提高系统可靠性；预留扩展空间，满足未来需求。

具体规划包括：确定各区域的布线点位和数量；设计布线管道和桥架的走向及安装方式；制定详细的布线图纸和施工方案。

五、施工流程与步骤施工流程如下：现场勘查，确认布线点位和管道桥架走向；准备施工材料和工具，搭建临时设施；安装布线管道和桥架；铺设线缆，连接连接器；安装布线面板和配线架；进行线缆整理和标识；清理现场，完成施工记录。

六、质量与安全控制在施工过程中，我们将严格执行质量与安全控制措施，确保布线系统的质量和使用安全。

具体措施包括：对施工人员进行技术培训和安全教育；定期检查施工材料和工具的质量；严格按照施工图纸和施工方案进行施工；对施工过程进行记录和监控，确保质量可追溯；遵守安全操作规程，确保施工现场安全。

七、测试与验收标准在布线系统完成后，我们将进行全面的测试，以确保其性能和可靠性达到要求。

测试内容包括：线缆连接性能测试；信号传输质量测试；系统稳定性测试。

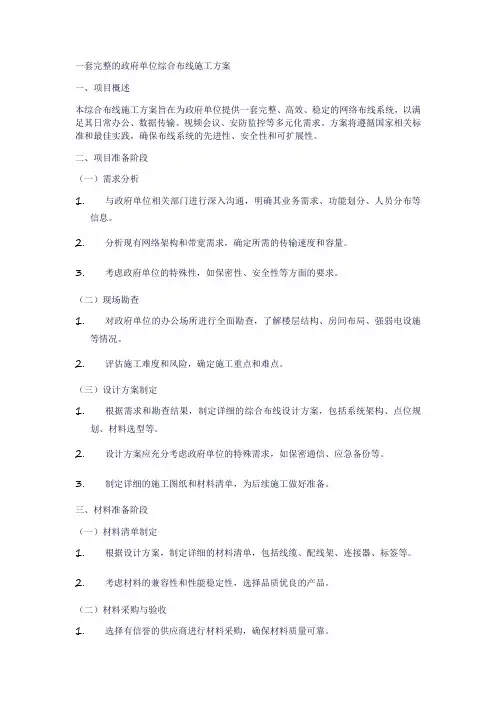

一套完整的政府单位综合布线施工方案一、项目概述本综合布线施工方案旨在为政府单位提供一套完整、高效、稳定的网络布线系统，以满足其日常办公、数据传输、视频会议、安防监控等多元化需求。

方案将遵循国家相关标准和最佳实践，确保布线系统的先进性、安全性和可扩展性。

二、项目准备阶段（一）需求分析1.与政府单位相关部门进行深入沟通，明确其业务需求、功能划分、人员分布等信息。

2.分析现有网络架构和带宽需求，确定所需的传输速度和容量。

3.考虑政府单位的特殊性，如保密性、安全性等方面的要求。

（二）现场勘查1.对政府单位的办公场所进行全面勘查，了解楼层结构、房间布局、强弱电设施等情况。

2.评估施工难度和风险，确定施工重点和难点。

（三）设计方案制定1.根据需求和勘查结果，制定详细的综合布线设计方案，包括系统架构、点位规划、材料选型等。

2.设计方案应充分考虑政府单位的特殊需求，如保密通信、应急备份等。

3.制定详细的施工图纸和材料清单，为后续施工做好准备。

三、材料准备阶段（一）材料清单制定1.根据设计方案，制定详细的材料清单，包括线缆、配线架、连接器、标签等。

2.考虑材料的兼容性和性能稳定性，选择品质优良的产品。

（二）材料采购与验收1.选择有信誉的供应商进行材料采购，确保材料质量可靠。

2.对采购的材料进行严格的质量检查，包括外观检查、性能测试等，确保材料符合设计要求。

四、施工准备阶段（一）施工队伍组建与培训1.组建专业的施工队伍，包括项目经理、技术工人等，确保施工人员具备相关技能和经验。

2.对施工人员进行安全教育和技能培训，使其熟悉布线流程、操作规范和安全注意事项。

（二）施工工具与设备准备1.准备施工所需的工具和设备，如剥线钳、压线钳、测试仪、电钻等。

2.对工具和设备进行检查和保养，确保其处于良好状态。

（三）施工现场准备1.对施工现场进行清理和整理，确保施工环境整洁、安全。

2.设置临时设施，如施工架、防护网等，确保施工安全。

综合布线系统1)系统施工步骤2)系统施工方法及工艺A.信息插座的端接➢信息插座应牢靠地安装在平坦的地方，外面有盖板。

安装在活动地板或地面上的信息插座应固定在接线盒内。

插座面板有直立和水平等形式，接线盒有开启口，应可防尘。

安装在墙体上的插座应高出地面30cm，若地面采用活动地板，应加上活动地板内的净高尺寸。

固定螺钉需拧紧，不应有松动现象。

信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。

➢信息插座坚固，有标签，以颜色、图形、文字表示终端设备的类型。

接线时注意接线方式，根据不同的终端设备接线有不同标准接线方式，接线要符合设计图纸要求。

B.信息模块的端接➢信息插座分为单孔和双孔，每孔都有一个8位/8路插针。

这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了便利。

它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。

信息模块的端接过程如下：(1)从信息插座底盒孔中将双绞电缆拉出约20～30cm；(2)用环切器或斜口钳从双绞电缆剥除10cm的外护套；(3)取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；(4)使用打线工具把线缆压入插槽中，并切断伸出的余缆；(5)将制作好的信息模块扣入信息面板，注意模块的上下方向；(6)将装有信息模块的面板放到墙上，用螺钉固定在底盒上；(7)为信息插座标上标签，标明所接终端的类型和序号。

信息插座的端接方法如下页图所示：C.双绞线线缆布放线缆布放的一般要求如下：➢线缆布放前应核对其规格、程式、路由及位置是否与设计规定相符合；➢布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；➢在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；➢信号电缆、电源线、双绞线缆、光缆及建筑物内其他弱电线缆应分离布放。

➢布放线缆应有冗余。

在二级交接间、设备间，双绞电缆预留长度一般为3～6m，工作区为0.3～0.6m，有特殊要求的应按设计要求预留。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。

综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。

本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。

2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。

二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。

2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。

三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。

2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。

四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。

2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。

3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。

综合布线专项实施方案一、前言。

综合布线是指将各种通信设备通过统一的线缆系统连接起来，实现信息的传输和共享。

在现代办公环境中，综合布线已成为基础设施建设的重要组成部分。

本文档旨在提出一套综合布线专项实施方案，以指导相关工作的顺利进行。

二、需求分析。

1. 现状分析，目前公司办公楼的综合布线存在老化、混乱、不规范等问题，已无法满足日益增长的通信需求。

2. 发展需求，随着公司业务的不断扩展，对网络、电话、监控等通信设备的需求也在不断增加，因此需要进行综合布线改造和升级。

三、实施方案。

1. 规划设计，由专业的网络规划设计团队进行现场勘测和需求分析，制定符合公司实际情况的综合布线方案，并提供详细的施工图纸和材料清单。

2. 材料选型，在规划设计的基础上，选择优质的线缆、接头、配件等材料，确保整个综合布线系统的稳定性和可靠性。

3. 施工实施，由专业的施工队伍进行综合布线系统的安装和调试，确保每一根线缆的连接质量和传输性能。

4. 质量验收，在施工完成后，进行全面的质量验收，确保综合布线系统的各项指标符合相关标准和要求。

四、实施效果。

1. 提升网络性能，新的综合布线系统能够支持更高速率的数据传输，提升公司网络的整体性能和稳定性。

2. 降低维护成本，规范的综合布线系统能够减少故障率，降低维护和维修的成本和工作量。

3. 增强扩展性，新的综合布线系统能够更好地支持公司业务的扩展和升级，为未来的发展提供更大的空间和保障。

五、总结。

综合布线专项实施方案的制定和实施，对于公司的通信设备和网络建设具有重要意义。

通过规范、科学、系统的实施，将为公司的信息化建设和业务发展提供强有力的支持和保障。

希望全体员工能够积极配合，共同推动综合布线专项实施方案的顺利实施，为公司的发展贡献力量。

厂房综合布线系统设计方案一、项目背景与目标随着信息技术的快速发展，厂房的信息化建设成为提升生产效率、管理水平和安全性的重要手段。

综合布线系统作为厂房信息化建设的基石，其设计、施工与后期维护对于保障厂房内各类设备的正常运行和数据的安全传输至关重要。

本项目旨在设计一套完整、高效、可扩展的综合布线系统，以满足厂房内不同区域的通信需求，提升厂房的信息化水平。

二、设计原则1.先进性：采用先进的技术和设备，确保布线系统满足当前及未来一段时间内的通信需求。

2.稳定性：确保布线系统稳定可靠，减少故障率，保障通信的连续性。

3.安全性：保障数据传输的安全性，防止信息泄露和非法访问。

4.可扩展性：设计灵活，方便未来进行扩展和升级。

5.易维护性：布线系统结构清晰，便于后期维护和管理。

三、需求分析根据厂房的实际情况和业务需求，我们对布线系统的需求进行了详细分析。

厂房内主要包括生产区、办公区、仓储区等区域，每个区域都有不同的通信需求。

生产区需要支持设备的实时监控和数据采集，对数据传输的稳定性和实时性要求较高；办公区需要实现高速、稳定的网络接入和内部通信，支持多种办公设备的使用；仓储区则需要支持无线覆盖和移动设备的接入，方便员工进行移动办公和库存管理。

四、系统架构设计本综合布线系统采用分层星型拓扑结构，以中心机房为核心，通过主干光缆连接各区域的汇聚点，再由汇聚点通过水平线缆连接至各个终端设备。

系统架构分为三层：核心层、汇聚层和接入层。

1.核心层：位于中心机房，由高性能的核心交换机和路由器组成，负责整个网络的数据交换和路由功能。

2.汇聚层：设置在各区域的汇聚点，通过光缆与核心层连接，实现数据的汇聚和转发。

汇聚点可根据实际需求设置配线架和交换机等设备。

3.接入层：通过水平线缆连接汇聚点与终端设备，为厂房内的各种设备提供网络接入。

接入层采用六类或超六类网线，确保传输性能的稳定性和高速性。

五、点位规划与布局根据厂房的平面布局和通信需求，我们对点位进行了合理规划。

综合布线设计方案5篇综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

下面给大家分享一些关于综合布线设计方案范文5篇，期望能够对大家有所帮助。

综合布线设计方案范文篇1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计重视系统的质量、科学性、先进性、可靠性及安全性，易扩大，同时本设计兼顾推敲酒店的运用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可保护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、运算机技术、通讯技术和自动化技术为支持，建立一套统一计划、高度集成的布线系统，为酒店运算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店运算机通讯网络的通讯、办公、管理手段的智能化、集成化，把酒店运算机通讯网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了运算机网络系统未来的发展要求，提供15年保证;在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台-综合布线系统将为全部酒店的语音通讯、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具有高传输带宽的、结构化的信息高速公路。

二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。

具体来说,，本方案设计的布线系统可以支持以下各类运用及设备。

话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。

数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。

视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

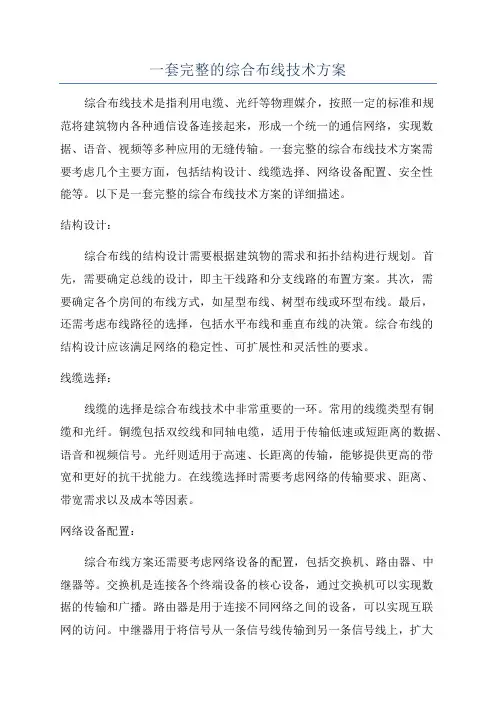

一套完整的综合布线技术方案综合布线技术是指利用电缆、光纤等物理媒介，按照一定的标准和规范将建筑物内各种通信设备连接起来，形成一个统一的通信网络，实现数据、语音、视频等多种应用的无缝传输。

一套完整的综合布线技术方案需要考虑几个主要方面，包括结构设计、线缆选择、网络设备配置、安全性能等。

以下是一套完整的综合布线技术方案的详细描述。

结构设计：综合布线的结构设计需要根据建筑物的需求和拓扑结构进行规划。

首先，需要确定总线的设计，即主干线路和分支线路的布置方案。

其次，需要确定各个房间的布线方式，如星型布线、树型布线或环型布线。

最后，还需考虑布线路径的选择，包括水平布线和垂直布线的决策。

综合布线的结构设计应该满足网络的稳定性、可扩展性和灵活性的要求。

线缆选择：线缆的选择是综合布线技术中非常重要的一环。

常用的线缆类型有铜缆和光纤。

铜缆包括双绞线和同轴电缆，适用于传输低速或短距离的数据、语音和视频信号。

光纤则适用于高速、长距离的传输，能够提供更高的带宽和更好的抗干扰能力。

在线缆选择时需要考虑网络的传输要求、距离、带宽需求以及成本等因素。

网络设备配置：综合布线方案还需要考虑网络设备的配置，包括交换机、路由器、中继器等。

交换机是连接各个终端设备的核心设备，通过交换机可以实现数据的传输和广播。

路由器是用于连接不同网络之间的设备，可以实现互联网的访问。

中继器用于将信号从一条信号线传输到另一条信号线上，扩大网络的覆盖范围。

在网络设备配置时需要根据实际需求进行选择，并考虑设备的性能、扩展性和可靠性。

安全性能：综合布线技术方案还需要考虑网络的安全性能。

安全性能包括物理安全和逻辑安全两个方面。

物理安全要求布线系统能够防止非法入侵、窃听和破坏，需要采取相应的措施，如安装安全门禁系统、视频监控系统和防火墙等设备。

逻辑安全是指网络数据的保护，要求网络能够防止黑客攻击、病毒传播和数据泄露等情况，需要配置防火墙、入侵检测系统和数据加密等安全设备。

综合布线施工方案综合布线施工方案一、前期准备工作1. 项目调研：对于建筑物的结构、用途、面积以及使用要求进行详细调查，确定综合布线的具体需求和方案设计。

2. 施工图纸设计：根据调研结果，制定相应的施工图纸，包括布线路径、线缆种类、接线方式等。

二、布线方案设计1. 设计布线路径：根据建筑物内的各种设备和用电需求，确定布线路径，确保线缆能够覆盖到各个功能区域。

2. 选择线缆种类：根据建筑物的用途和使用要求，选择符合标准的线缆种类，包括数据线、电源线等。

3. 接线方式设计：确定线缆的接线方式，包括端子盒、连接器等。

三、施工准备工作1. 安全防护：施工前要做好安全防护工作，确保施工过程中的安全。

2. 施工材料准备：准备好所需的线缆、配件、工具等。

3. 施工人员培训：对施工人员进行培训，确保他们了解布线方案，并熟练掌握施工技巧。

4. 施工区域清理：清理施工区域，确保施工顺利进行。

四、施工过程1. 布线路径打通：根据设计图纸，打通布线路径，包括明管、暗管等。

2. 安装线缆：将线缆逐段安装到指定位置，并保证线缆的完整性和稳固性。

3. 接线作业：根据设计图纸和接线方式进行线缆接线作业，注意接线的正确性和稳固性。

4. 线缆固定：采用合适的固定方式对线缆进行固定，以避免线缆松动或者折断的情况发生。

5. 测试验收：对已经完成的布线进行测试，确保线缆的质量和性能符合规定要求。

五、施工总结1. 施工记录：对布线施工的全过程进行记录，包括施工时的问题和解决方案。

2. 施工成果交付：将布线施工成果交付给业主，并进行相关的验收工作。

3. 施工总结：总结布线施工的优点和不足，并提出改进方案。

4. 项目归档：将布线施工相关的资料进行归档，以备后续使用和维护。

通过以上的综合布线施工方案，可以确保布线施工的顺利进行，保证线缆的质量和性能符合要求，从而提高建筑物的电气设备的运行效率和安全性。

综合布线施工方案综合布线是指为各种信息传输设备（如电脑、电话、传真机等）提供一个统一的线路系统，在建筑物内部进行布置，使得各种设备能够方便地进行信息传输和通信。

在综合布线的施工过程中，需要考虑到建筑结构、设备布置、设备数量和通信需求等因素，制定一个合理的施工方案。

以下是一个综合布线的施工方案示例。

1. 设备布置首先根据建筑物的结构和设备需求，确定各个设备的位置。

主要设备包括：服务器机房、电话交换机房、局端设备、楼层设备间、办公室等。

根据设备布置确定每个区域的布线需求和长度。

2. 网线布置根据设备布局，确定网线的走向和长度。

主干网线采用光纤，支线和桥接线采用双绞线。

在墙壁、地板和天花板中预留相应的布线槽，将网线穿过槽，并使用固定件进行固定。

保持网线的整齐、平直和不交叉，避免干扰和故障。

3. 配线架设置在每个设备区域内设置配线架，用于接收和分配各种信号线。

根据设备的规模和通信需求，选择合适的配线架，进行固定和连接。

4. 纤维光缆布置在主干网线的布置过程中，需要使用纤维光缆进行长距离传输。

根据网络拓扑图，确定纤维光缆的路径和长度，选择合适的光缆种类和规格。

5. 配线管理在配线架上进行配线管理，将各种信号线连接到相应的设备上。

使用适当的标签和标识，对各个配线进行命名和分类，方便维护和管理。

6. 防火安全在布线过程中，要注意防火安全措施。

选择符合防火标准的线材和护套，将线材进行分类并分别布置，保证通信设备和线缆的安全性。

7. 系统测试在布线完成后，进行系统测试，确保网络连接和传输正常。

通过使用相关测试工具对信号质量和传输速度进行检测和调整，并解决可能存在的问题。

8. 文档整理在布线过程中，制定详细的施工记录和维护手册，包括布线图、拓扑图和设备清单等。

及时记录和整理施工过程中的信息，方便后期维护和管理。

综合布线工程整体方案设计一、方案概述综合布线工程是指在建筑物内通过光缆、电缆等介质在建筑内进行传输和交换信息的系统工程。

综合布线系统是现代办公室、商场、学校等场所的基础设施，保障了各类设备和通信系统的顺畅运行。

本文旨在对综合布线工程进行整体方案设计，确保系统的高效、稳定和可靠运行。

二、项目背景本项目为某大型商业综合体的综合布线工程，包括商务办公区、商场、餐饮区、停车场等多个区域。

综合布线系统将连接各种设备和通讯设施，包括电脑、电话、监控设备、无线网络等。

项目的要求是建立一套高效、可靠、安全的综合布线系统，以满足商业综合体内各种通讯和数据需求。

三、需求分析1. 设备连接需求：商业综合体内有各类办公设备、POS机、监控设备、电脑、电话等，需要进行信息交换和联网连接。

2. 数据传输需求：商业综合体对外联网、内部文件交换、视频监控等需要大量数据传输。

3. 系统可靠性要求：商业综合体的电脑管理系统、门禁系统、安防监控系统等需要高可靠性的网络保障。

4. 系统扩展性要求：商业综合体的业务会不断扩张，综合布线系统需要有足够的扩展性来支持新业务的接入。

四、总体设计方案1. 网络结构设计：商业综合体将采用层次式网络结构，包括核心层、汇聚层和接入层。

核心交换机提供高速数据传输，汇聚层提供接入层的连接，并为接入层之间提供互联功能，接入层为终端用户提供接入。

2. 光缆布线设计：商业综合体将采用光缆作为主要传输介质，保证高速、大容量的数据传输。

主干光缆采用多模光纤，接入层光缆采用单模光纤，以满足不同距离和容量的要求。

3. 电缆布线设计：商业综合体的监控设备、门禁系统、电话系统等将采用电缆进行连接，并与综合布线系统进行整合。

4. 机房规划：商业综合体将建立一台核心交换机机房和多个机柜分布在各个区域。

核心交换机机房将设在商业综合体的中心位置，通过光缆与各个区域的机柜相连。

5. 安全设计：商业综合体的综合布线系统将采用防火防水的光缆和电缆，确保系统的安全可靠性。

综合布线方案•相关推荐综合布线方案3篇为确保事情或工作高质量高水平开展，就需要我们事先制定方案，方案是书面计划，是具体行动实施办法细则，步骤等。

我们应该怎么制定方案呢？以下是小编帮大家整理的综合布线方案3篇，仅供参考，欢迎大家阅读。

综合布线方案篇1摘要：智能建筑自动化系统与综合布线系统是智能建筑的重要组成部分，它关系到智能建筑的智能化程度及水平。

综合布线系统是建筑物内部之间的传输网络，它能使建筑物内部的语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统彼此相连，也能使建筑物内的通信网络设备与外部的通信网络相连。

关键词：智能建筑;弱电设计;综合布线一、引言对于现代化智能建筑，尤其是办公楼宇的弱电设计，采用结构化综合布线系统已成为共识。

综合布线应用将建筑物内的电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统以集中监视、控制和管理为目的，构成综合系统。

本文对分析了智能建筑设计中弱电系统设计方案以及结构综合布线的应用，根据我国国情进行建筑设计，并对应用中存在的问题进行了研究探讨。

二、问题的提出智能建筑的智能化程度是多少,已是一个国家和一个城市科学技术和经济水平的体现,建设智能城市与智能化建筑将成为世界经济发展的必然趋势。

智能建筑采用的布线系统一定要有超前性,力求高标准,并且有很强的适应性、扩展性、可靠性和长远效益。

布线技术是从电话预布线技术发展起来的,经历了非结构化布线系统到结构化布线系统的过程。

作为智能建筑的基础,综合布线系统是必不可少的,它可以满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。

三、智能弱电结构化综合布线的优点（一）先进性。

结构化综合布线的扩展能力强，因为对于五类非屏蔽双绞线可以提供155Mb/s信息的传输能力，除了满足当前各种网络的需要外，还能满足未来发展的需要。

（二）兼容性。

结构化综合布线是一套综合式的全开放式系统,因此它可以使用相同的电缆与配线端子排,以及相同的插头与模块化插孔及适配器,可以将不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞线。

综合布线施工方案doc.完整版范本一：综合布线施工方案1、引言本综合布线施工方案旨在为企业或机构提供全面、可靠的网络通信解决方案。

通过对整体布线系统的规划、设计、施工和测试，确保网络的高效运行和稳定性。

2、项目背景（详细介绍项目背景，包括所需布线范围、线缆分类、设备需求，以及安全、稳定性等方面的要求）3、布线系统设计3.1 建筑物布线结构设计（包括建筑物结构分析、布线走线、线缆通路设计等）3.2 设备需求与选择（列出所需设备清单，并详细说明选择原则和标准）4、布线施工方案4.1 布线材料采购与验收（包括采购流程、材料质量要求和验收标准）4.2 布线图纸制作与审核（详细说明布线图纸制作流程，以及审核的重要性）4.3 布线施工组织与管理（具体规划施工人员数量、施工流程、施工条件等）4.4 布线设备安装与连接（列出设备安装步骤，以及连接标准）4.5 布线测试与调试（详细说明布线测试的步骤和仪器的使用）5、安全与风险控制（列出可能出现的风险，并提出相应的风险控制措施）6、质量保证与验收标准（列出质量保证的措施和验收标准）7、附件（列出本文档所涉及的附件，并进行详细说明）8、法律名词及注释（对本文档所涉及的法律名词进行解释说明）范本二：综合布线施工方案1、背景本综合布线施工方案旨在为企事业单位提供高效稳定的网络通信解决方案，通过专业的规划、设计、施工和测试，确保布线系统的质量和可靠性。

2、项目概述（详细介绍项目概述，包括布线范围、线缆类型、布线需求和网络设备要求）3、布线设计3.1 建筑物布线结构设计（包括建筑物结构分析、线缆走向规划和线缆通道设计）3.2 设备选型与配置（所需设备清单，并说明选型与配置原则）4、施工方案4.1 物料采购与验收（介绍物料采购的流程和验收标准）4.2 布线图纸制作与审核（详细说明布线图纸的制作和审核要求）4.3 施工组织与管理（规划施工人员数量、施工步骤、施工条件等）4.4 设备安装与连接（列出设备安装的步骤和连接标准）4.5 施工测试与调试（详细说明施工测试的步骤和设备的使用）5、安全与风险控制（可能存在的安全问题和风险，并提供相应的控制措施）6、质量保证与验收标准（质量保证措施和验收标准）7、附件（本文档涉及的附件，并进行详细说明）8、法律名词及注释（对本文档涉及的法律名词进行解释）。

学校综合布线方案1. 简介学校综合布线方案是指为学校内部各个区域提供网络、电话和广播等各种信号传输的系统布线方案。

一套合理的综合布线方案可以提高学校内部各个区域的通信效率和网络连接质量，为学校的教学和管理提供有力的支持。

2. 布线方案设计综合布线方案设计需要充分考虑学校的实际情况和需求，包括建筑结构、用户数量、传输距离等因素。

下面是一个典型的学校综合布线方案设计：2.1. 主干网布线主干网是学校内部各个区域连接到互联网的重要通道，需要使用高速传输介质，如光纤。

主干网的布线需要考虑传输距离、带宽需求和扩展性。

一般建议使用星型拓扑结构，保证各个区域之间的互联。

2.2. 骨干楼布线骨干楼是学校内部各个区域的汇聚点，需要提供网络、电话和广播等信号传输。

骨干楼的布线需要考虑接入点的位置选择、布线路径规划和线缆类型选择。

一般建议使用类别6或类别6A的网线，以保证高速传输和稳定连接。

2.3. 普通教室布线普通教室是学校最基础的教学和学习场所，需要提供网络连接和多媒体设备接入。

普通教室的布线主要考虑到用户数量和布线点数量，一般建议使用类别5e或类别6的网线，以满足基本的通信需求。

2.4. 机房布线机房是学校的网络和服务器设备集中管理的地方，需要提供高速和稳定的网络连接。

机房的布线需要考虑到服务器数量和设备密度，一般建议使用类别6A或类别7的网线，以满足高速数据传输和抗干扰能力。

2.5. 图书馆布线图书馆是学校内部学习和研究的重要场所，需要提供网络连接和电子资源访问。

图书馆的布线需要考虑到用户数量和布线点数量，一般建议使用类别6或类别6A的网线，以满足大量用户同时访问的需求。

3. 布线材料和设备选择综合布线方案的材料和设备选择是确保布线质量和可靠性的重要环节。

以下是一些常用的布线材料和设备：•网线：选择适合不同需求的类别网线，如类别5e、类别6、类别6A 和类别7等。

•光纤：用于主干网的高速传输介质。

•北京快乐8开奖结果测试仪器：用于测试和验证布线质量的设备，如线缆测试仪、光纤测试仪等。

综合布线系统施工方案一、项目概述随着信息技术的快速发展，校园信息化建设已成为提升教育教学质量和管理水平的重要手段。

综合布线系统作为校园信息化建设的基石，其设计、施工与测试工作至关重要。

本方案旨在通过科学合理的规划、严谨的施工流程和严格的测试要求，为校园提供一套稳定、高效、可扩展的综合布线系统，以满足校园内各类区域对网络通信的需求。

二、项目背景与目标本项目背景源于校园信息化建设的需要，旨在通过优化布线系统，提升校园网络的传输速度、稳定性和安全性。

项目目标包括：实现校园网络全覆盖，提升网络性能；优化网络架构，提高可扩展性；确保布线系统安全可靠，降低故障率；提供便捷的维护和管理手段。

三、需求分析通过对校园内各类区域的业务需求、功能划分和人员分布情况进行深入分析，我们明确了布线系统的需求特点。

主要包括：教学区域需要支持多媒体设备的高带宽传输；科研区域需要保障数据传输的稳定性和安全性；办公区域需要实现快速、便捷的网络接入；生活区域需要提供稳定的网络覆盖和无线接入服务。

四、设计原则与方案基于需求分析结果，我们遵循以下设计原则制定布线方案：先进性、稳定性、安全性、可扩展性、易维护性。

方案包括点位规划、材料选型、系统架构等内容，确保布线系统既满足当前需求，又具备未来扩展的能力。

五、施工准备在施工前，我们进行了详细的施工准备工作。

包括组建专业的施工队伍，进行安全教育和技能培训；准备施工所需的工具和设备，确保施工过程中的效率和安全性；制定详细的施工进度计划，确保施工按时完成。

六、施工流程施工流程是布线系统施工的关键环节，我们按照以下步骤进行：1、基础施工：根据设计方案，安装布线管槽和桥架。

确保管槽和桥架的安装位置准确、平整，符合规范要求。

同时，注意与现有设施的协调配合，避免对现有设施造成损坏。

2、线缆敷设：按照设计要求，将线缆敷设在管槽或桥架内。

在敷设过程中，注意线缆的弯曲半径、长度限制等要求，避免过度拉伸或扭曲。
