JSB/GDZS光电检测纵向撕裂保护装置JBS/GDZS Photo Detector of Tearing and Rubber Belttorn longitudinally Protection DevicetornInstructions使用说明书无锡市恒源电讯电器有限公司厂址:无锡锡南路60号电话:(0510)85062419 传真：（0510）85072048 邮编:214123 Wuxi Hengyuan Telecommunications Electrical Appliance Co., Ltd.No. 60, Dongjiang Xi'nan Road, Taihu Town, Binhu, Wuxi, Jiangsu, ChinaTel: 85062419 Fax:（0510）85072048 ZipCode: 214123一、用途本保护装置适用于煤矿井上、电厂、码头等各种型号胶带运输机胶带 纵向撕裂的保护。

胶带运输机的胶带纵向撕裂居于恶性事故，此事故的发生将给国家财产带来严重损失。

为满足广大用户对胶带机胶带纵向撕裂保护装置的迫切需要，我厂参照国外进口样机，并结合中国实际情况研制生产了本系列光电检测胶带纵向撕裂保护装置，它适用于各种规格型号胶带机胶带的纵向撕裂保护。

1.ApplicationThis device is applied to protecting the conveyor ’s rubber belt from being torn longitudinally. It can be used to protect rubber belts of different types of conveyors in coal mines, power plants, and on docks. Longitudinal tearing of the conveyor rubber belt can cause serious accidents which result in great losses of the state property. To meet the users ’immediate demand of this device, our company has manufactured this series of Photodetector of Longitudinal Tearing of Rubber Belt and Belt Protection Device with reference to imported models and combination with domestic conditions. It can be used to protect rubber belts of different types of conveyors from being torn longitudinally.二、型号含义 2.ContentsJSB GDZS BClassification of detector Photo detectinglongitudinal tearing Belt protection device JSB GDZS B检测器类别光电纵向撕裂胶带运输机皮带保护装置三、主要技术指标 3.Main Qualifications-1-规格型号参数控制箱电源检测方法触点容量复位方式倾角使用环境GDZS-B 220VAC50Hz30W红外光源5A手动按钮复位10°～45°-20°C～+50°CType QualificationsPowersupplyMeans ofdetectingCapacityofcontactorResetmodeGovernordeflection oftilt angleServiceconditionsGDZS-B 220VAC50Hz30WInfraredraysource5A Manual10°～45°-20°C～+50°C四、工作原理GDZS-A、B 型光电检测纵向撕裂保护装置由两部分组成，即光电检测器和控制箱。

纵撕保护种类
纵撕保护装置主要有以下三种类型：
1. 磁力式纵向撕裂保护装置：通过皮带上设置的可拆卸磁块捕捉撕裂的金属丝，限制皮带的纵向移动，从而自动控制输送机停机运行。

该装置不需要额外的电源和控制设备，效果可靠，使用寿命长。

2. 感应式纵向撕裂保护装置：利用皮带中心金属芯的电导性质和感应式传感器相互作用，当皮带纵向撕裂，沿皮带的感应式传感器即被切断，从而自动控制输送机停机运行。

该装置适用范围广，可靠性高，安装和调试比较简单。

3. 机械式纵向撕裂保护装置：一种基于机械杠杆原理的停机装置，通过识别皮带纵向撕裂和撕裂的位置及其方向来控制输送机的停机运行。

该装置适用范围广，但相对其他两种装置来说，安装和调试较为繁琐。

请根据实际应用场景选择合适的纵撕保护装置。

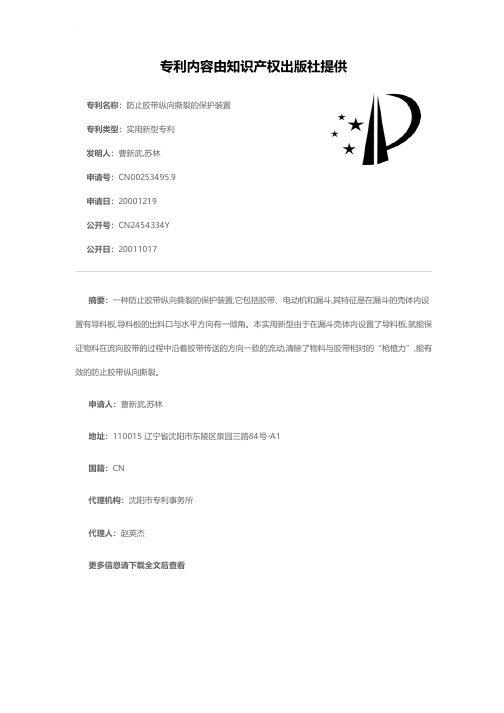

专利名称：防止胶带纵向撕裂的保护装置专利类型：实用新型专利
发明人：曹新武,苏林
申请号：CN00253495.9
申请日：20001219
公开号：CN2454334Y
公开日：
20011017
专利内容由知识产权出版社提供
摘要：一种防止胶带纵向撕裂的保护装置,它包括胶带、电动机和漏斗,其特征是在漏斗的壳体内设置有导料板,导料板的出料口与水平方向有一倾角。

本实用新型由于在漏斗壳体内设置了导料板,就能保证物料在流向胶带的过程中沿着胶带传送的方向一致的流动,清除了物料与胶带相对的“枪楂力”,能有效的防止胶带纵向撕裂。

申请人：曹新武,苏林
地址：110015 辽宁省沈阳市东陵区泉园三路84号-A1
国籍：CN
代理机构：沈阳市专利事务所
代理人：赵英杰
更多信息请下载全文后查看。

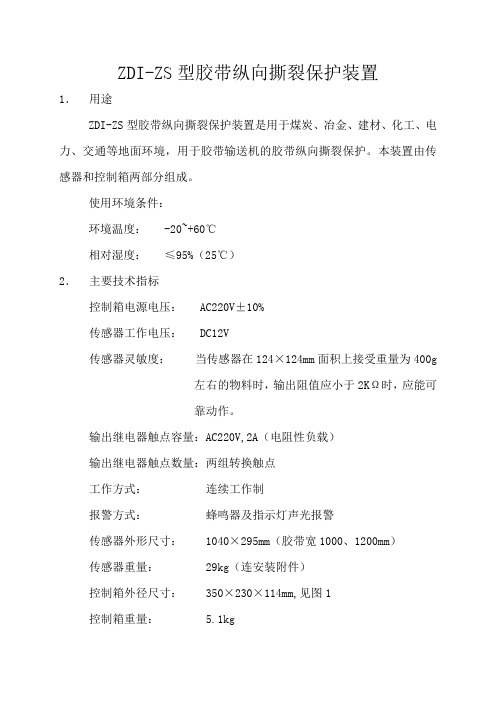

ZDI-ZS型胶带纵向撕裂保护装置1．用途ZDI-ZS型胶带纵向撕裂保护装置是用于煤炭、冶金、建材、化工、电力、交通等地面环境，用于胶带输送机的胶带纵向撕裂保护。

本装置由传感器和控制箱两部分组成。

使用环境条件：环境温度： -20~+60℃相对湿度：≤95%（25℃）2．主要技术指标控制箱电源电压： AC220V±10%传感器工作电压： DC12V传感器灵敏度：当传感器在124×124mm面积上接受重量为400g左右的物料时，输出阻值应小于2KΩ时，应能可靠动作。

输出继电器触点容量：AC220V,2A（电阻性负载）输出继电器触点数量：两组转换触点工作方式：连续工作制报警方式：蜂鸣器及指示灯声光报警传感器外形尺寸： 1040×295mm（胶带宽1000、1200mm）传感器重量： 29kg（连安装附件）控制箱外径尺寸： 350×230×114mm,见图1控制箱重量： 5.1kg引入电缆外径：控制箱有四个出线嘴，适用电缆外径6~12mm 3.工作原理传感器使纵向撕裂的检测元件，当胶带输送机的胶带被异物穿透后，物料落在传感器上，这是传感器将信号送至控制箱，控制继电器动作，发出报警和停车信号，从而实现对胶带的保护作用。

一个控制箱可接两个传感器，任何一个传感器动作，均可发出报警和停车信号。

4．安装使用4.1 安装传感器宜安装于胶带机受料点下方，安装示意图见图2。

图中槽钢1于安装架4、5的关系为：安装架4、5卡在槽钢1上，采用螺栓连接方式，使安装架4、5与槽钢1之间夹紧固定。

另外，螺栓上加防护套，即可防尘又可增加安装架4、5的两固定板间的强度。

皮带机撕裂保护工作原理
嘿呀！今天咱们就来好好聊聊这皮带机撕裂保护工作原理！
首先呢，咱们得知道啥是皮带机撕裂呀！哎呀呀，皮带机在运输物料的时候，要是遇到了啥尖锐的东西，或者出现了不正常的情况，就有可能发生撕裂，这可不得了哇！
那这撕裂保护工作原理到底是咋回事呢？
1. 检测装置哇！这可是关键的第一步呢！会有各种检测装置，像啥压力传感器、光电传感器等等。

这些家伙就像是一个个小卫士，时刻盯着皮带的情况。

比如说压力传感器，当皮带受到不正常的压力时，它就能感觉到，然后发出信号，哎呀呀，是不是很神奇？
2. 信号传输嘿！检测到了不正常的情况，那信号就得传出去呀！通过专门的线路或者无线传输，把这个危险的信号赶紧传递给控制系统。

这就好像是我们发现了危险，赶紧打电话叫人来帮忙一样！
3. 控制系统处理哇塞！控制系统接到信号可不能闲着呀！它会迅速地分析和判断这个信号，确定是不是真的发生了撕裂。

如果确定了，那就得赶紧采取行动啦！
4. 保护动作哎呀呀！一旦确定是撕裂，那就得启动保护动作。

可能是紧急停止皮带机的运行，防止进一步的损坏。

这就像是在关键时刻，踩下了急刹车！
你说这整个过程是不是很巧妙呢？它得快速、准确地发现问题，然后迅速解决，才能保护好皮带机，保证生产的正常进行呀！
总之呢，皮带机撕裂保护工作原理就是通过一系列的检测、传输、
处理和动作，来保障皮带机的安全运行。

这可真是一项重要的工作，要是没有它，那皮带机出了问题可就麻烦大啦！
怎么样，这下你对皮带机撕裂保护工作原理是不是有了更清楚的了解啦？。

沈阳沈鹰胶带机电控有限公司的纵向撕裂保护装置，现场取用一对常开点，按照图纸接线，控制箱一带电，经过一个延时时间后，常开点变成常闭点，而实际皮带是没有与撕裂保护传感器接触的，这显然与此产品的功能不相符，需厂家答疑。

2. 电动缓冲滚筒就地箱4台，犁式卸料器就地箱4台，电动三通就地箱2台，10个220V 控制变压器无人安装，目前电动缓冲滚筒的220V控制电是用临时电缆接通，但不是最终解决办法，其余的就地控制箱都没有控制电无法远操。

3. 皮带就地控制箱（哈国立，共计6台），皮带1A、1B、2A、2B、3A、3B就地、远方转换开关固定非常不牢固，目前只有1A、1B可以勉强使用，其余的厂家处理后还是无法转换，厂家供货是三角钥匙转换的，建议全部改换把手型的。

4. 一二级碎煤机室施工面及环境都很复杂，机械工作未完全结束，2B电动缓冲滚筒还在清理堵煤，土建单位未退出施工。

5. 460V盘柜侧的二次线，正确率低，再三给DMCI强调还是没用胶头标示，皮带就地控制箱至今还有电缆没用胶头标示。
