10KV线路选择什么样的高压真空断路器好

10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。

其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。

因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。

据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。

在35kV 级，近几年也占到40%以上。

但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。

因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

(3)保证导电杆同心度的设计。

10kv户内真空断路器技术要求
10kV户内真空断路器是一种高压开关设备，用于在高压电网中断开或切换电路。

以下是对10kV户内真空断路器的技术要求：
1. 额定电压：该断路器的额定电压应为10kV，能够安全可靠地工作在该电压范围内。

2. 断开能力：具备足够的断开能力，能够在额定电流下快速断开电路，以保证电力系统的正常运行。

3. 短路切除能力：能够在发生短路时迅速切除电路，以保护电网设备不受短路电流的损害。

4. 隔离性能：具备良好的隔离性能，能够在断开电路时有效隔离电压，以保证操作人员的安全。

5. 抗污闪能力：具备良好的抗污闪能力，能够在受到污染或潮湿环境影响时依然稳定可靠地工作。

6. 触头耐烧蚀能力：断路器的触头应具备良好的耐烧蚀能力，能够在开断过程中抵御电弧的烧蚀。

7. 操作可靠性：操作机构应具备可靠的动作和复位功能，能够正常工作并准确地执行操作指令。

8. 绝缘性能：绝缘部件应具备良好的绝缘性能，能够在额定电压下保持绝缘状态。

9. 热稳定性：断路器的工作温度不应过高，具备良好的热稳定性，能够在长时间运行时保持正常工作。

10. 寿命：断路器应具备较长的使用寿命，能够在正常运行状态下进行重复开关操作，并保持可靠性。

以上是对10kV户内真空断路器的一些常见技术要求，具体要求还需要根据实际的应用场景和标准进行确定。

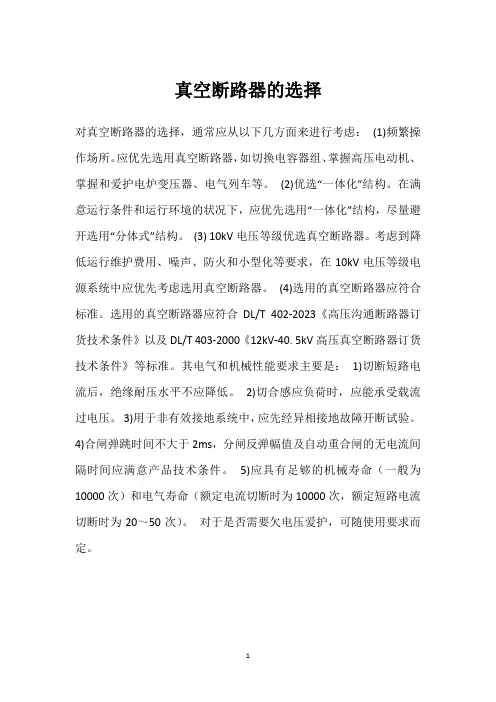

真空断路器的选择
对真空断路器的选择，通常应从以下几方面来进行考虑：(1)频繁操作场所。

应优先选用真空断路器，如切换电容器组、掌握高压电动机、掌握和爱护电炉变压器、电气列车等。

(2)优选“一体化”结构。

在满意运行条件和运行环境的状况下，应优先选用“一体化”结构，尽量避开选用“分体式”结构。

(3) 10kV电压等级优选真空断路器。

考虑到降低运行维护费用、噪声、防火和小型化等要求，在10kV电压等级电源系统中应优先考虑选用真空断路器。

(4)选用的真空断路器应符合标准。

选用的真空断路器应符合DL/T 402-2023《高压沟通断路器订货技术条件》以及DL/T 403-2000《12kV-40. 5kV高压真空断路器订货技术条件》等标准。

其电气和机械性能要求主要是：1)切断短路电流后，绝缘耐压水平不应降低。

2)切合感应负荷时，应能承受载流过电压。

3)用于非有效接地系统中，应先经异相接地故障开断试验。

4)合闸弹跳时间不大于2ms，分闸反弹幅值及自动重合闸的无电流间隔时间应满意产品技术条件。

5)应具有足够的机械寿命（一般为10000次）和电气寿命（额定电流切断时为10000次，额定短路电流切断时为20～50次）。

对于是否需要欠电压爱护，可随使用要求而定。

1。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

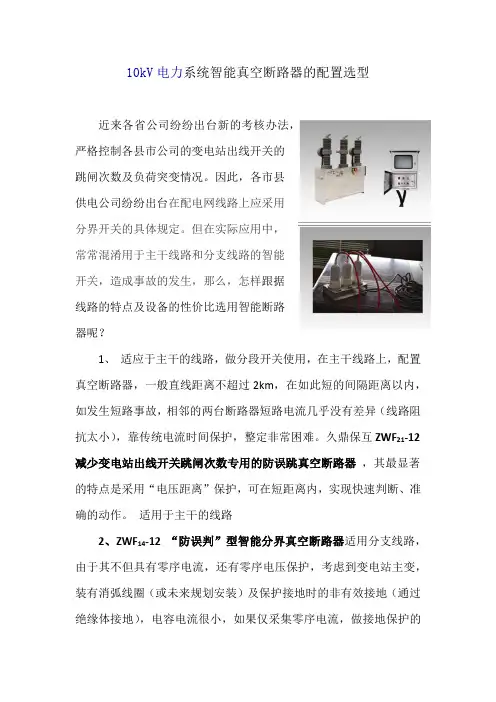

10kV电力系统智能真空断路器的配置选型
近来各省公司纷纷出台新的考核办法，
严格控制各县市公司的变电站出线开关的
跳闸次数及负荷突变情况。

因此，各市县
供电公司纷纷出台在配电网线路上应采用
分界开关的具体规定。

但在实际应用中，
常常混淆用于主干线路和分支线路的智能
开关，造成事故的发生，那么，怎样跟据
线路的特点及设备的性价比选用智能断路
器呢？
1、适应于主干的线路，做分段开关使用，在主干线路上，配置真空断路器，一般直线距离不超过2km，在如此短的间隔距离以内，如发生短路事故，相邻的两台断路器短路电流几乎没有差异（线路阻抗太小），靠传统电流时间保护，整定非常困难。

久鼎保互ZWF21-12减少变电站出线开关跳闸次数专用的防误跳真空断路器，其最显著的特点是采用“电压距离”保护，可在短距离内，实现快速判断、准确的动作。

适用于主干的线路
2、ZWF14-12 “防误判”型智能分界真空断路器适用分支线路，由于其不但具有零序电流，还有零序电压保护，考虑到变电站主变，装有消弧线圈（或未来规划安装）及保护接地时的非有效接地（通过绝缘体接地），电容电流很小，如果仅采集零序电流，做接地保护的
判断依据，很可能造成大量的误判，因此分支线路必须装带有零序电压互感器判断接地方向（方向保护），ZWF14-12装有零序电流互感器及零序电压互感器，误判率几乎为零，适宜线路分支使用。

用户1X X X
用户2
X X X
用户3
X X X
分界开关
故障分界断路器应用示意图。

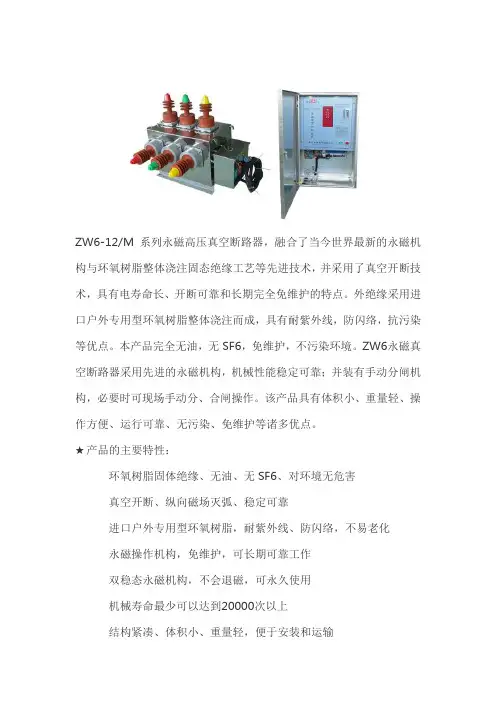

ZW6-12/M系列永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。

外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。

本产品完全无油，无SF6，免维护，不污染环境。

ZW6永磁真空断路器采用先进的永磁机构，机械性能稳定可靠；并装有手动分闸机构，必要时可现场手动分、合闸操作。

该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。

★产品的主要特性：环氧树脂固体绝缘、无油、无SF6、对环境无危害真空开断、纵向磁场灭弧、稳定可靠进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化永磁操作机构，免维护，可长期可靠工作双稳态永磁机构，不会退磁，可永久使用机械寿命最少可以达到20000次以上结构紧凑、体积小、重量轻，便于安装和运输箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)采用高智能型微机控制器，提供多种功能，可满足用户的各种要求可配FTU实现远方控制、监视以及实现SCADA功能永磁真空断路器的整体优势1、可靠性高，免维护、受用寿命长，经过23000次分闸反向激磁试验证明，退磁率小于1%2、机构寿命长，大于10万次3、保持力大，机构体积小型化：31.5kA的机构，直径小于125mm，高度小于120mm，实际保持力5000N4、采用非对称磁路结构，合闸线圈的电磁力与永磁体产生的合力是满足真空灭弧室反力特性的最优方案。

5、机构分闸、合闸的触动时间短，全分闸、全合闸时间短。

6、重量轻、安装方便，通用性强。

7、手动分闸简易、可靠。

8、线圈激磁电压供电灵活：可采用220DC/220AC, 110DC/110AC。

9、具有分、合闸互锁功能10、激磁电压欠压报警、闭锁功能。

11、配合永磁机构完成开关合、分闸操作，带闭锁功能12、监测控制回路电压，低电压时告警并闭锁合、分闸操作13、带有通讯功能，可调节开关合、分闸动作时间14、控制器带有智能防跳逻辑，确保开关不会出现跳跃现象15、采用IGBT控制原理，相比接触器方式有很高的操作寿命16、高度集成 :a、控制器体积小巧，模块化设计，适合开关内部装配；b、控制器核心CPU板卡全表贴封装，集成度高；c、核心CPU与外围所有接口全部光电隔离，驱动力强，可靠性高；d、控制回路采用大容量IGBT，并且带有阻容吸收，适用于大部分永磁机构ZW8-12 /M永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。

10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。

取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。

据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。

对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。

目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。

产品质量现在自助品牌与合资品牌相差无几。

二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。

适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。

1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。

因为变压器低压侧进线断路器一般采用框架断路器，通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品，其脱扣器均为四段保护的电子脱扣器；其中长延时过电流脱扣器的整定值为，Ir=（0.4~1.0）In。

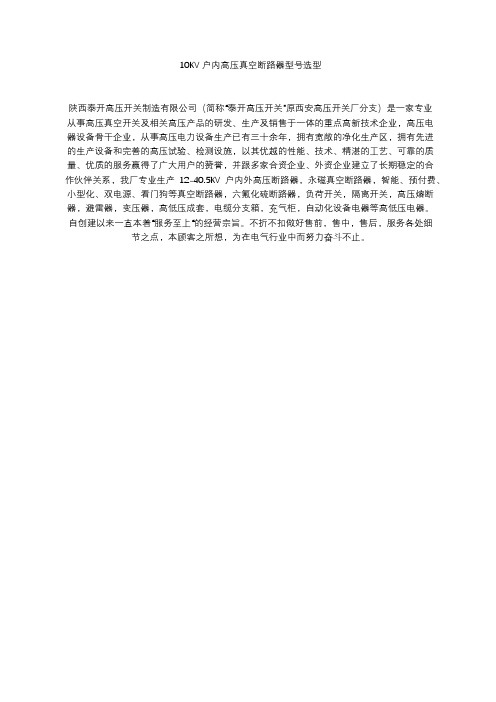

10KV户内高压真空断路器型号选型陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

真空断路器状态检修的意义1 提高设备可靠性目前的检修工作是严格按照春季检查制度来安排的。

春季是用电高峰期，需要检修的设备数量较多，很难保证对每一台设备都进行全方位的检修，这就使得设备的检修质量难以得到保证。

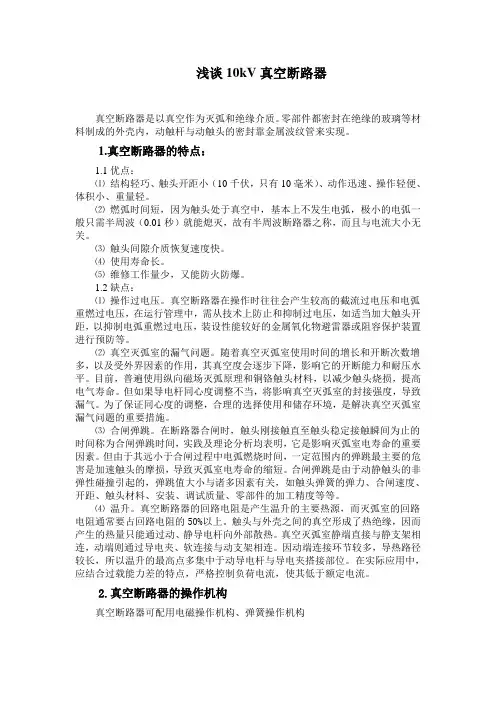

浅谈10kV真空断路器真空断路器是以真空作为灭弧和绝缘介质。

零部件都密封在绝缘的玻璃等材料制成的外壳内，动触杆与动触头的密封靠金属波纹管来实现。

1.真空断路器的特点：1.1优点：⑴结构轻巧、触头开距小（10千伏，只有10毫米）、动作迅速、操作轻便、体积小、重量轻。

⑵燃弧时间短，因为触头处于真空中，基本上不发生电弧，极小的电弧一般只需半周波（0.01秒）就能熄灭，故有半周波断路器之称，而且与电流大小无关。

⑶触头间隙介质恢复速度快。

⑷使用寿命长。

⑸维修工作量少，又能防火防爆。

1.2缺点：⑴操作过电压。

真空断路器在操作时往往会产生较高的截流过电压和电弧重燃过电压，在运行管理中，需从技术上防止和抑制过电压，如适当加大触头开距，以抑制电弧重燃过电压，装设性能较好的金属氧化物避雷器或阻容保护装置进行预防等。

⑵真空灭弧室的漏气问题。

随着真空灭弧室使用时间的增长和开断次数增多，以及受外界因素的作用，其真空度会逐步下降，影响它的开断能力和耐压水平。

目前，普遍使用纵向磁场灭弧原理和铜铬触头材料，以减少触头烧损，提高电气寿命。

但如果导电杆同心度调整不当，将影响真空灭弧室的封接强度，导致漏气。

为了保证同心度的调整，合理的选择使用和储存环境，是解决真空灭弧室漏气问题的重要措施。

⑶合闸弹跳。

在断路器合闸时，触头刚接触直至触头稳定接触瞬间为止的时间称为合闸弹跳时间，实践及理论分析均表明，它是影响灭弧室电寿命的重要因素。

但由于其远小于合闸过程中电弧燃烧时间，一定范围内的弹跳最主要的危害是加速触头的摩损，导致灭弧室电寿命的缩短。

合闸弹跳是由于动静触头的非弹性碰撞引起的，弹跳值大小与诸多因素有关，如触头弹簧的弹力、合闸速度、开距、触头材料、安装、调试质量、零部件的加工精度等等。

⑷温升。

真空断路器的回路电阻是产生温升的主要热源，而灭弧室的回路电阻通常要占回路电阻的50%以上。

触头与外壳之间的真空形成了热绝缘，因而产生的热量只能通过动、静导电杆向外部散热。

10kv真空断路器参数
一、引言
10kv真空断路器是电力系统中常用的一种开关设备，其主要作用是在电路中的故障情况下自动切断电路，以保护设备和人员安全。

本文将
详细介绍10kv真空断路器的参数。

二、外观参数
1. 外形尺寸：通常为长宽高三个方向，一般为
400mm×300mm×600mm。

2. 重量：一般为30kg左右。

3. 外壳材质：通常采用不锈钢或铝合金材料。

三、电气参数
1. 额定电压：10kV。

2. 额定频率：50Hz或60Hz。

3. 额定电流：通常为630A或1250A。

4. 短时耐受电流：20kA或25kA。

5. 短时稳定电流：16kA或20kA。

四、机械参数
1. 机械寿命：通常为20000次以上，具体取决于使用环境和保养情况。

2. 操作力矩：通常为100N.m左右。

3. 开合时间：通常为40ms以下。

五、环境参数
1. 工作温度范围：-40℃~+60℃。

2. 相对湿度范围：≤95%。

3. 海拔高度范围：≤3000m。

六、其他参数
1. 绝缘水平：达到10kV级别。

2. 防护等级：一般为IP40或IP54。

3. 接线方式：通常为上进下出或上出下进。

七、结论
10kv真空断路器是电力系统中重要的开关设备，其参数包括外观参数、电气参数、机械参数、环境参数和其他参数等。

在使用过程中，需要
根据实际情况选择合适的型号，并根据厂家提供的使用说明书进行正
确使用和保养。

10kv配电室高压断路器的选型标准10kV配电室高压断路器的选型标准导言：随着电力系统的发展和扩容，高压断路器作为一种重要的电力设备，承担着保障电力系统安全运行的重要任务。

在10kV配电室中，高压断路器的选型是确保电力系统的安全稳定运行的关键一环。

本文将以10kV配电室高压断路器的选型标准为主线，从电流容量、断电能力、操作性能、技术参数以及经济性等方面，一步一步地介绍选型过程。

一、电流容量：电流容量是选择高压断路器的重要指标之一，它决定了断路器能够承受的额定电流大小。

10kV配电室中的负荷电流一般都在几千安埠到几万安埠之间，因此我们在选型时需要根据配电室的实际负荷情况来确定断路器的电流容量。

一般来说，可以通过查找电流容量曲线图，根据所需负荷电流确定合适的断路器型号和电流容量。

二、断电能力：断电能力是高压断路器能够可靠地切断故障电流的能力，其直接关系到电力系统的安全性。

10kV配电室通常会遇到短路故障，所以断路器的断电能力非常重要。

选择断路器时，我们需要考虑其额定短路切断电流和短路开断时间。

断路器的额定短路切断电流应该满足配电室中最大短路电流的要求，同时考虑短路故障后的故障消失时间，确保断路器可以迅速切断故障电流，保护电力系统的安全。

三、操作性能：操作性能是指高压断路器在开断和合闸操作时的可靠性和便捷性。

10kV 配电室通常需要经常进行检修和维护，因此断路器的操作性能也就显得尤为重要。

在选型时，我们需要考虑断路器的机械传动装置和电动机驱动装置的可靠性，操作手柄的灵敏度以及合闸过程中的闭锁和解锁功能等方面，确保断路器的操作性能符合要求。

四、技术参数：除了上述的电流容量、断电能力和操作性能之外，我们还需要关注一些其他的技术参数。

例如，断路器的额定电压、频率和短路切断次数，以及额定电流下的稳态温升和机械寿命等。

同时，还需要考虑其抗污能力和防护等级等方面，确保断路器适应配电室的环境要求。

五、经济性：经济性是指在满足安全和可靠运行的前提下，选购价格和运行成本的综合考虑。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

宁夏天净元光电力设计有限公司9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

10kv配电室高压断路器的选型标准1. 引言在10kv配电室中，高压断路器起着至关重要的作用。

它不仅能够在电路发生故障时及时切断电源，保障电气设备和人员的安全，还能够实现对电能的分配和控制。

选择合适的高压断路器对于10kv配电室的正常运行和电气设备的稳定运行至关重要。

2. 高压断路器的选择标准在选择10kv配电室高压断路器时，需要考虑以下几个方面的标准：2.1. 额定电压高压断路器的额定电压应与10kv配电室的实际电压匹配。

过高或过低的额定电压都会影响高压断路器的工作性能，甚至损坏设备。

根据配电室的电压等级，选择合适的额定电压的高压断路器非常重要。

2.2. 额定电流除了额定电压外，额定电流也是选择高压断路器时需要考虑的重要因素。

10kv配电室的负载电流大小会直接影响到高压断路器的工作状态和使用寿命，因此在选型过程中需要充分考虑配电室的实际负载情况，选择合适的额定电流的高压断路器。

2.3. 动稳定电流动稳定电流是指高压断路器在发生短路故障时，能够可靠地切断故障电流并承受故障电流冲击的能力。

在10kv配电室中，由于电力设备的多样性和电气负载的特点，动稳定电流是非常重要的选型标准。

选用具有足够动稳定电流的高压断路器能够有效保护电力设备和维护电气设备的正常运行。

2.4. 阻抗稳定性高压断路器在配电室中往往会频繁操作，因此阻抗稳定性是选择的重要标准之一。

高阻抗会造成高压断路器的过渡过程中的过热，从而影响设备的可靠性和寿命。

需要选择具有良好阻抗稳定性的高压断路器，以保证设备的正常运行。

2.5. 隔离性能高压断路器在切断故障电路后需要有良好的隔离性能，以防止电弧对设备和人员造成危害。

隔离性能也是选择高压断路器的重要标准之一。

优秀的高压断路器应该能够在切断电路后有效隔离电弧，保障电力设备和人员的安全。

3. 个人观点和理解就我个人而言，选择10kv配电室高压断路器时，除了以上所述的选型标准外，还需要考虑高压断路器的品牌信誉、售后服务和价格因素。

10kv户内真空断路器技术要求(二)10kV户内真空断路器技术要求1. 简介10kV户内真空断路器是一种用于10kV电力系统中的电气设备，主要用于断开或闭合电路，在维护电力系统安全和稳定方面起着重要作用。

2. 技术要求以下是10kV户内真空断路器的技术要求：•额定电压和电流：要符合10kV电力系统的工作条件，额定电压应为10kV，额定电流应能满足电力系统正常负荷的要求。

•中断能力：断路器在正常工作条件下应具有足够的中断电流能力，能够安全、可靠地中断系统中的故障电流，防止故障扩展和设备损坏。

•短时和峰值耐受电流：断路器应能够在系统故障时承受一定时间的短时耐受电流和较短时间内的峰值电流，以确保系统的稳定运行。

•动稳定性：断路器应具备良好的动稳定性，即在电路故障发生后能够迅速动作并中断电流，避免故障持续蔓延造成更大的损失。

•耐久性：断路器的机械和电气部件应具备良好的耐久性，能够在长期工作条件下保持稳定性和可靠性。

•环境适应性：断路器应适应不同的工作环境，具备一定的防尘、防湿、防腐蚀和抗震能力。

•操作和控制：断路器应具备简单易懂的操作界面和可靠的控制系统，方便操作人员进行操作和监控。

3. 举例说明举例说明一种符合以上技术要求的10kV户内真空断路器：•产品型号：XYZ-10kV•额定电压：10kV•额定电流：2000A•中断能力：20kA•短时耐受电流：25kA / 2s•峰值耐受电流：50kA / 30ms•动稳定性：断路器在故障发生后的5ms内动作并中断电流•耐久性：经过长期实验验证，能够保持10年以上的稳定工作性能•环境适应性：通过IP54防护等级，能够适应各种恶劣环境条件•操作和控制：具备液晶显示屏、指示灯和智能控制系统，支持远程操作和监测以上是该款10kV户内真空断路器的一些技术要求示例，以帮助理解该设备对性能和功能的要求。

提示：以上技术要求和举例仅供参考，实际产品的技术要求可能会有所不同。

10kV进线断路器的选择1、根据柜型选择断路器的类型，对室内固定型10KV开关柜，大部分选用ZN28型真空开关，配弹簧操作机构，可交、直流电动操作，也可手动操作；对室内移开型10KV开关柜（如KYN型），可选用VS1型真空开关，配弹簧一体化操作机构，可交、直流电动操作，也可手动操作；2、选定断路器的额定电流。

一般配电断路器有630A、1000A、1250A、1600A四种，你应根据负荷情况计算流过该断路器的负荷电流，再留出裕量后，选定其额定电流；对2000KVA的变压器，其额定电流I=2000/（1.732*10）=115.5A，可初步选择630A的断路器，但还应进行校验；3、校验选定断路器的开断电流。

计算该断路器安装地点的短路电流值，与初选定的断路器开断电流值进行比较，断路器开断电流值留出裕量后，应大于安装地点的最大短路电流值，这样才能保证该断路器在发生短路时，能可靠地动作，切除故障而本身不受损坏，一般10KV 真空断路器的额定短路开断电流值多为20KA，25KA，31.5KA，40KA，分别对应上面的630A、1000A、1250A、1600A四种额定电流；若该2000KVA的变压器安装地点距离变电站出口比较近，最大短路电流值为26KA，则选用630A的开关其额定短路开断电流为20KA 就不能满足使用点的要求了；就应该选用额定电流1250A，额定短路开断电流为31.5KA的断路器了。

4、其他情况的校验。

如相间距离、安装尺寸、联锁情况、是否有闭锁、是否带过流线圈、是否带失压等等... ...对SF6断路器来说，其选用方法与真空断路器方法相同，但在配电系统中，大部分选用真空断路器。

配电变压器低压侧进线断路器的选择与整定2．1 变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为Ir=1.1In，这是错误的，正确的应为Ir=1.0In。

其中In为脱扣器额定电流,A。

10kV配电系统选用真空断路器的分析上海市电力工业局教育培训中心(上海　200432) 廖学勤　杨全德摘　要　在10kV配电系统中,真空断路器的运用范围愈来愈大,它具有少油量断路器无法比拟的优势。

对真空断路器的运行性、经济性和技术措施等方面进行了分析。

关键词　10kV配电系统　真空断路器　运行分析 为了提高供电可靠性、电能质量和降低线损,通常在负荷比较集中的配电站安装补偿电容器组以提高功率因素,尤其是10kV～60kV 电网,要根据负荷变化和运行方式的调整,使用断路器对空载电缆、架空线路、电力变压器和电容器组等进行频繁的切换。

由于实际运行中开断电路往往会产生操作过电压,以致电网中设备绝缘受到威胁,于是愈来愈注重对断路器的选择使用。

1　从多油到少油到无油在10kV以上的配电系统中,过去常用多油断路器,而在10kV配电系统中,少油断路器逐步取代多油断路器,并得到广泛地应用,然而少油断路器又不适应城市配电网的技术要求。

这是由于:(1)少油断路器使用的是可燃的灭弧介质,存在着油质的碳化受潮等问题,且有着火爆炸的危险;(2)少油断路器维修工作量大、维修费用高;(3)少油断路器不适应10kV 系统中并联补偿电容器组频繁操作的要求。

断路器的灭弧原理分为它能式和自能式,它能式断路器灭弧能力与开断电路的电流大小有关。

油断路器采用的是自能式灭弧原理,当断开电路,尤其是断开容性或感性小电流时,灭弧性能较差,介质强度恢复慢,容易出现复燃与重击穿,从而产生较高的过电压。

尽管国产的35kV等级油断路器在结构上采用了专门的压油活塞特殊装置来改善小电流灭弧性能和提高介质强度恢复速度,但35 kV以下的油断路器没有此套装置,故类似SN10-10等少油断路器不适宜频繁操作。

用无油断路器取代少油断路器是配电系统断路器配置的必然趋势。

现在国内外大力推广两种无油断路器:真空断路器和SF6断路器。

在高压领域(35kV～500kV),SF6断路器得到广泛应用,而在中压领域(10kV～35kV)真空断路器占有较大优势。

10kv配电室高压断路器的选型标准选型标准是指根据配电室的电气特性、负荷情况以及要求的安全性能，选择合适的10kv高压断路器。

一、电气特性1.额定电流：根据配电室的负荷情况确定所需的额定电流，这是选型时需要首先考虑的参数。

一般来说，断路器的额定电流应大于或等于负荷电流，以能够正常承载负荷。

2.短路承受能力：配电室在发生短路时，断路器需要承受瞬时高电流。

因此，要选择具有足够的短路承受能力的断路器，以确保系统的稳定运行。

根据配电室的短路电流水平选择适当的短路承受能力，通常采用断路能力指标来衡量。

3.开断能力：开断能力指断路器在断开负载电流时的能力，主要取决于断路器的极限开断电流。

要根据负载特性和断路器的开断能力来选择合适的断路器，并确保其能够在不损坏电气设备的前提下，可靠地断开负载电路。

二、安全性能要求1.过载保护：断路器应具备对过载电流的保护功能，以确保负荷在额定电流范围内正常运行。

一般来说，断路器的额定电流应能够覆盖负载电流的长期运行情况，并具备一定的过载容量。

2.过热保护：断路器在长期运行过程中会产生一定的损耗和热量，因此需要具备过热保护功能，以避免过热引起设备损坏或安全事故。

3.精准的瞬时保护：断路器需要具备快速的瞬时保护功能，可以迅速侦测到短路或其他电气故障，并迅速切除故障电路，以保护负载和设备的安全。

4.可靠的操作性能：断路器的操作应简便可靠，能够快速切除故障电路，同时具备可靠的自动重合闸功能，以最短的时间内将负载恢复正常。

三、人机工程要求1.外形尺寸：断路器的外形尺寸应根据配电室的布局和空间要求进行选择，确保能够方便安装和维护。

2.可靠的维护性能：断路器的维护应简便可靠，配备完善的维护设施和工具，以便快速进行维护和检修。

3.可视化显示：断路器应具备直观、可视化的显示功能，能够显示电流、电压等参数，便于操作人员进行实时监控和判断。

4.安全防护：断路器应具备完善的安全防护措施，避免电气灾害和人员误操作。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
