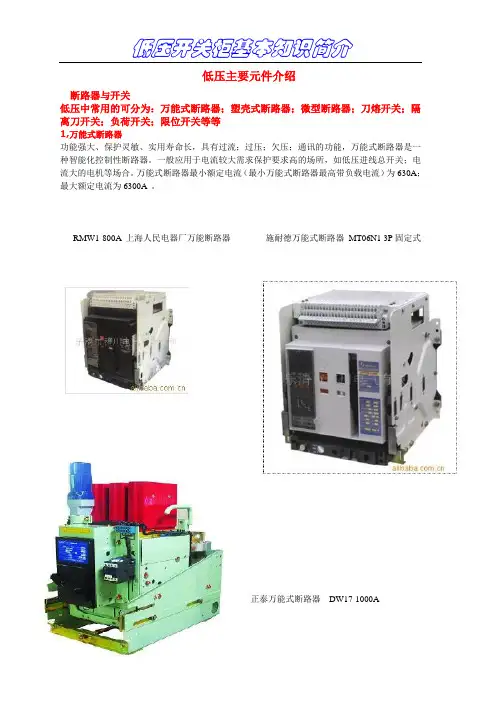

低压主要元件介绍断路器与开关低压中常用的可分为：万能式断路器；塑壳式断路器；微型断路器；刀熔开关；隔离刀开关；负荷开关；限位开关等等1,万能式断路器功能强大、保护灵敏、实用寿命长，具有过流；过压；欠压；通讯的功能，万能式断路器是一种智能化控制性断路器。

一般应用于电流较大需求保护要求高的场所，如低压进线总开关；电流大的电机等场合。

万能式断路器最小额定电流（最小万能式断路器最高带负载电流）为630A；最大额定电流为6300A 。

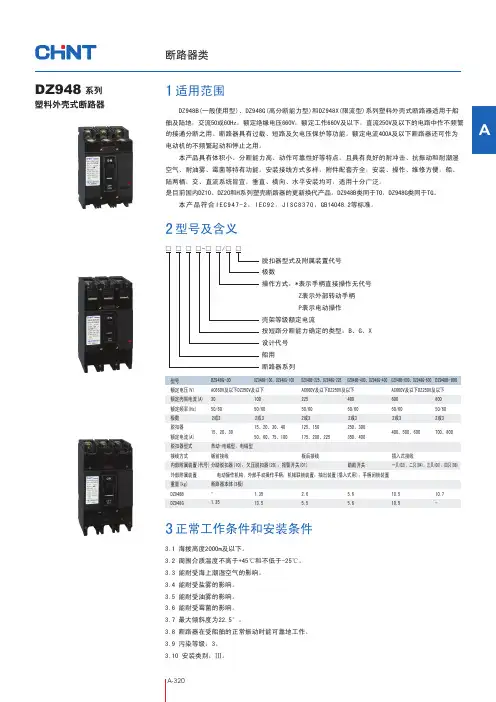

RMW1-800A 上海人民电器厂万能断路器施耐德万能式断路器MT06N1 3P固定式正泰万能式断路器DW17-1000A具有短路保护；短路分断；限流分断；远程脱扣；漏电保护。

一般应用于电机的分断控制及照明、动力的分支控制或电流大的场合（最大800A）。

NS400N-3P 施耐德断路器三菱断路器NF-125-3P断路器正泰断路器NM8-100 NM8-250 NM8-630 NM8-1250具有隔离；漏电保护；限流分断；短路保护，适应用于小电流型电机；照明；二次控制回路的控制，最大125ADZ47-63 天正微型断路器C65N-1P/C10A4，刀熔开关具有过流速断；简单的灭弧；过流保护反应灵敏，操作方式有两种一种柜内操作；一种柜外操作，柜外操作相对安全度高。

弊端是刀熔开关的熔芯一经过流保护就不能二次实用，但优点是过流保护反映快，所以现在应用很广泛：过流保护要求高的像低压电容柜；过流保护要求高的电机等。

HR5-3P/100 人民刀熔开关5，隔离刀开关只具有分断、投入设备的功能，没有什么保护功能，有一种是带熔断器组合的具有过流保护功能。

一般应用于已有多级保护的下级设备，像高压电容补偿柜上级已有进线保护柜体，我们的电容进线柜可采用隔离刀开关。

HD、HS刀开关-刀开关-康际刀开关ABB隔离开关熔断器组合QSA-630/3P6，负荷开关负荷开关一般与熔断器组合使用，负荷开关的主要优点是能带负载分合，而保护通过熔断器组合达到过流保护功能。

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB/T 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注Φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1机械寿命电寿命平头式、蘑菇头式、100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

带灯式约定发热电流Ith 额定工作电压Ue(V)自由空气(A)10 3804 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于 1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安 装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

3 正常工作条件和安装条件+0.40+0.5注1：Φ30规格仅提供NP2-EA □□、NP2-EC □□规格，可替代LA2系列按钮；注2：NP2-E2□□□□、NP2-E3□□□□可替代LA4系列按钮。

R D H5D S系列双电源自动转换开关符合标准：GB/T 14048.11产品安装使用前，请仔细阅读使用说明书，警告1 严禁擅自拆分本产品，否则后果自负。

2 本产品必须具有专业资格的人进行配线作业。

3 双电源自动转换开关因电路发生故障而转换或断电时，必须查明原因，排除故障后，才能进行转换。

转换时先把双电源自动转换开关转换到另一路正常的电路后再切换回原电路。

4 严禁湿手操作双电源自动转换开关，否则可能发生电击事故。

注意1 双电源自动转换开关安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 双电源自动转换开关安装位置应避开强电流电线和电磁器件，避免磁场干扰。

3 安装时应注意两路电源的相序必须一致，中性线N不接错。

接线要求牢固可靠，以免影响双电源自动转换开关的正常工作，甚至烧毁控制器及电动操作机构。

4 双电源自动转换开关本体的保护接地牢靠，以确保安全。

5 双电源自动转换开关处于自动控制的工作方式时，禁止用手柄进行手动操作。

6 工频耐压试验时不能对控制器进行耐压试验，以免损坏内部线路。

1 概述1.1 适用范围RDH5DS双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流250A以下的供电系统，具有电源检测、保护、电气机械互锁等功能；可实现全自动、强置"0"、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。

开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。

产品符合：GB/T14048.11标准。

1.2 正常工作条件与安装条件1.2.1 安装地点的海拔不超过2000m；1.2.2 周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于-5℃；1.2.3 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。

NZK6-M系列开关状态智能综合指示装置使用说明书上海正泰自动化软件系统有限公司2014年10月目 录1 概述 (1)1.1 型号及含义 (1)1.2 产品主要用途和适用范围 (2)1.3 使用环境条件 (2)1.4 温湿度默认值 (2)2面板指示 (4)3 安装 (2)3.1外形尺寸 (2)3.2开孔尺寸 (3)3.3端子图（未配置的功能无相对应端子） (3)4 主要功能 (4)4.1 手车位置指示 (5)4.2 断路器状态指示 (5)4.3 接地开关位置指示 (5)4.4 弹簧储能指示 (5)4.5 智能语音防误提示功能 (5)4.6 高压带电闭锁功能 (6)4.7 温湿度控制功能 (6)5 操作功能 (6)6通信功能 (7)7 附图 (7)8使用注意事项 (7)9 运输储存 (7)1 概述 1.1 型号及含义NZK6系列开关柜智能操控装置选型表表1 NZK6选型表表2断路器无线测温传感器规格序号 品种系列S （C ） M （B ）L （A ） 1高压三相带电显示无 0 0 0 有1 1 1 2温湿度控制无 0 0 0 1路1 1 1 2路2223无线测温/电力参数测量无 0 0 0 电力参数测量 0 0 1 无线测温（母排三点） 0 0 2 无线测温（断路器触头三点）0 0 3 无线测温（母排六点） 0 0 4 无线测温（断路器触头六点） 0 0 5 无线测温（母排三点，触头三点） 0 0 6 无线测温（母排三点，触头六点） 0 0 7 无线测温（母排六点，触头三点） 0 0 8 无线测温（母排六点，触头六点） 094储能/未储能 无 0 0 0 有1115通讯（RS485） 无 0 0 0 有111传感器型号 适用静触头规格 适用额定电流NZK6L-101 Φ35×72（82）630ANZK6L-102 Φ49×72（82） 1250A NZK6L-103 Φ55×72（82） 1600A NZK6L-104 Φ79×102（112） 2000A(2500A) NZK6L-105 Φ109×107（117） 3150A（4000A）NZK6L-106非标准触头及电缆接点产品型号品种序号（L,M,S）一次接线图（00表示用户自定义）功能代号（详见选项表）补充说明：1.选用温湿度控制功能后，S、M 型可自行选配（单控温型、单除湿型、温湿度双控型），L 型为温湿度双控型。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

NA8系列万能式断路器技术特点与优势保护全面，安全可靠创新技术，超强耐用安装便捷，使用灵活工作和环境条件极数额定工作电压Ue(V)额定绝缘电压Ui(V)额定冲击耐受电压Uimp(KV)额定频率(Hz)飞弧距离(mm)适用于隔离污染等级3/4380/400/415、525/660/690、1000/1140 1000/11401250/60GB/T 14048.2、IEC/EN 60947-2 适用 GB/T 14048.1、IEC 60664-1 N:3产品型号额定电流（A）第四极额定电流（A）断路器类型额定极限短路分断能力（kA rms）VAC 50/60Hz额定运行短路分断能力（kA rms）VAC 50/60Hz额定短时耐受电流（kA rms）VAC50/60Hz使用类别闭合容量（kA peak）VAC 50/60Hz接通电流脱扣保护功能（MCR kA rms）分断时间（ms）闭合时间（ms）安装、连接和寿命寿命 C/O 周期连接尺寸（高×宽×深）380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V380/400/415V、690V、1000/1140V免维护免维护3P4P3P4PIcuIcsIcw 1sIcw 3sIcm机械电气水平（标配）垂直混合固定式抽屉式NA8-1600200 400 630 800 1000 1250 1600200 400 630 800 1000 1250 1600N N(415V) (690V)65*（55） 36（30）50（42） 36（25）50（42） 36（25）30 30B143（121） 75.6（63）1020~3030~40415V 690V200001600A：8000 3000≤1250A：10000320×254×250320×324×250351×282×348351×352×348NA8-40001600 2000 2500 3200 40001600 2000 2500 3200 4000H(415V) (690V) (1000/1140V)100 85 50100 85 50100 85 5075 75B220 187 1052620~3030~40415V 690V 1000V/1140V100006000 3000 500396x432x341396x547x341431x435x449431x550x449NA8-2500630 800 1000 1250 1600 2000 2500630 800 1000 1250 1600 2000 2500N H(415V) (690V) （415V） （690V)90 50 85 6580 50 85 6565 50 85 6550 50B176 105 176 1211620~3030~40415V 690V200008000 4000396x370x367396x465x367431.5×375×476431.5×470×476NA8-32001600 2000 2500 32001600 2000 2500 3200N(400V)10010085B2202620~3030~40200008000396x432x341396x547x341431x435x449431x550x4494000 5000 6300 75004000 5000 6300 3750N H440V 690V 440V 690V135 100 150 100135 100 100135 100 135 100100 100 100 100B297 220 330 2202620~3030~40440V 690V100006300~7500A：15004000~5000A：4000471.5×786×464471.5×1016×464135 /150（7500A)1000Electric industry电力行业NA8系列万能式断路器广泛应用于国网、南网的各类项目中：元件集采业务、招标设备配套业务、地方电力公司或地市供电局的招标项目等。

正泰，智慧能源解决方案提供商1 适用范围DW17D 系列万能式断路器DW17D系列万能式断路器适用于交流电压400V(380V)、690V(660V)、50Hz、额定工作电流至3900A的配电网络，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等危害，在正常条件下，也可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

4.1 断路器在不同环境温度下的持续电流变动(见表1)。

DW 17 D-□/□断路器极数，以阿拉伯数字表示，3极时省略 断路器壳架等级额定电流 企业标识代号 设计代号 万能式断路器2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能4.2 断路器的通断能力：本系列断路器通断能力按GB14048.2要求，当电源为上进线或下进线及短路短延时保护(延时≤300ms)时，通断能力均相同，具体指标(见表2)。

注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。

短路短延时时间大于300ms时，其通断能力数据协商确定。

3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点：海拨不超过2000m。

3.3 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。

3.4 污染等级：三级。

3.5 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

表14.4 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的性能(见表4)。

注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。

4.5 过电流脱扣器的保护特性。

4.5.1 过载脱扣器的长延时动作特性(见表5)。

4.5.2 短路脱扣器的动作电流的误差为整定值的±20%。

用户公司名称起重设备技术附件河南省郑起起重设备有限公司二零一零年八月二十六日目录一、概述二、供货范围三、主要技术参数四、主要外购配套选用厂家五、起重机技术要求六、资料交付七、安装验收和技术服务八、设备的主要性能保证值功能考核九、包装及运输方式十、交货地点十一、交货日期十二、其他HNZQ20100826-1号合同附件起重机技术附件需方：用户公司名称（以下简称需方）供方：河南省郑起起重设备有限公司（以下简称供方）1.概述1.1 用途和要求本工程为用户公司名称起重设备采购项目提供合同规定范围内所需的设备。

供货范围为起重设备及相关服务。

所供应设备及材料的制造标准，均符合中国国家现行有效相关标准和规范的要求。

为满足用户公司名称的生产需要，拟采购本技术协议所述设备。

本技术协议内容为需方认为必须满足的最低要求。

供方提供的合同设备应保证设备运行的安全可靠。

供方应对所供设备的整体技术性能和安全性能向需方负责。

1.2 产品的设计、制造标准规范及安装、验收标准GB3811-83 《起重机设计规范》GB6067-85 《起重机安全规程》GB/T14405-93 《通用桥式起重机》GB10183-88 《桥式和门式起重机制造及轨道安装公差》GB5905-86 《起重机机械试验规程和程序》GB8918-88 《优质钢丝绳》GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》GB699；GB700 《碳素结构纲》JB4315-86 《起重电控设备》GB9286 《色漆和清漆漆膜的规划试验》GB7592-87 《通用桥式起重机产品质量分等、双梁检验、验收标准和规范》GB10051.1-10051.5-88 《起重吊钩》GB12602-90 《起重机械超载保护装置安全技术规范》GB3323-87 《钢融化焊对接接头射线照相和质量分级》JB1152-81 《锅炉和钢制压力容器对接焊缝超声波探伤》JB2759-80 《机电产品包装通用技术条件》GB5972-86 《起重机械用钢丝绳检验和报废实用规范》GB7592-87 《通用桥式起重机限界尺寸》JB/T7688-95《冶金起重机技术条件》JB/T53442-94 《通用桥式起重机产品质量分等》GB6333-92 《电力液压块式制动器》JBJ80006.1-80006.2-87 《起重机用铸造滑轮》JB/T6392.1-6392.2-92 《起重机车轮》ZBJ19010-88 《起重机减速器》GBJ17-88 《钢结构设计规范》GB497-85 《低压电器基本标准》ZBK26008 《系列起重及冶金用绕现转子三相异步电动机》JBDQ4658-91 《起重及成套电阻器》JBZQ2007-90 《起重机电气制图》Q/DQ109-92 《起重机电气设备技术条件》JB/ZQ4000.1-1998 产品检验通用技术要求JB/ZQ4000.9-1998 切削加工件通用技术要求JB/ZQ4000.3-1998 焊接件通用技术要求JB/ZQ4000.2-1998 火焰切割件通用技术要求JB/ZQ4000.6-1998 铸件通用技术要求JB/ZQ4000.7-1998 铸钢件补焊通用技术要求JB/ZQ4000.8-1998 锻件通用技术要求JB/ZQ4000.10-1998 装配通用技术要求JB/ZQ4000.1-2001― 包装通用技术要求1.3供电条件电压和频率：电压三相交流 380∨，频率：50Hz3. 电动双梁桥式起重机及电动单梁起重机主要技术参数3.1 产品技术性能参数描述及说明3.2产品技术性能参数描述及说明4.电动双梁桥式起重机及电动单梁悬挂起重机主要外购配套选用厂家5、起重机技术要求5.1机械部分技术要求5.1.1主起升机构5.1.1.1 主起升机构布置形式为电动机通过减速机驱动卷筒，电机和减速机之间采用齿轮联轴器和浮动轴连接，结构紧凑,便于装配和维修。

基于PLC的自动冷等静压机的设计【摘要】该设计包含硬件设计和控制系统设计两大部分。

其中控制系统包括配电柜、电机、PLC程序，硬件设计包括六部分，筒体包含上塞、上塞推杆、辅助泵电机以及换向电磁阀，油水箱配备过滤以及抽水泵，底座包括导轨、筒体支架以及底板，框架包括车轮、车轮架、伸缩推杆。

冷等静压机是将待成型粉末材料装入模具，模具放入筒体，筒体注入水箱中液体实现等压操作，上塞盖好框架进压住上塞，将制品放置于盛满液体的密闭容器中，在高压的环境下，通过对其各个表面施加相等的压力（触摸屏预设），使得制品的密度变大，并得到所需的形状。

【关键词】冷等静压触摸屏PLC1 自动冷等静压机的硬件设计稳定的控制系统需要可靠的硬件系统，所以完美的硬件设计是系统高效运用的基础。

该等静压机硬件设计部分包括七个部分：筒体、框架、底盘、增压器、油水箱、电机以及电控系统。

由电控系统控制，主电机带动油箱内高压耐磨油不断增加增压器内压力，高压耐磨油在增压器内不断被压缩，被不断增高的油压通过高压油管压缩筒体内液体，实现等静压操作。

1.1 硬件组成冷等静压机的筒体是整个产品最主要承压部分。

筒体部分包括有筒体和上塞。

其中上塞部分由上塞盖、上塞推杆、泄压装置和限位开关。

筒体内部中空，注满液体，粉末成型材料放入定制好的模具中，将模具震动均匀完全浸没在筒体中的液体中，上塞推杆推动上塞盖好，上塞盖好后限位开关接通结束上塞动作。

筒体为圆柱形结构，内部为粉末成型材料容器，下方封闭上方开口。

上塞推杆为双向油缸，由辅助泵电机通过油站提供动力，油缸的上升下降被电控系统控制的电磁阀控制。

油站电磁阀的选型需要考虑与油站阀体相匹配，而且要考虑到安全因素，必须选用可以在安全电压内工作的电磁阀，电磁阀内压力较大，必须选用质量可靠的大品牌，所以选用油研液压DSG-02-3C60-DL DC24V液压阀。

为保证使用上塞开关的使用寿命，推杆采用异形槽口，活塞推杆下半段为下压操作，上半段为上盖旋出操作。
