正泰KG316T时控开关使用说明书(新)

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定.KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

KG316T 微电脑时控开关使用说明书◆使用之前请务必仔细阅读本说明书，以便正确使用本产品。

◆读后请将说明书妥善保管。

功能和用途：本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开和关闭的电器显示屏显示符号解释设备和家用电器。

性能指标：◆标准工作电源220V/50Hz◆计时误差＜±2 秒/ 天◆适用电源范围160～ 240V◆环境温度 -25～ 60℃◆开关容量阻性 20A 感性◆相对温度＜ 95%16A◆消耗功率＜ 4VA◆外形尺寸 120×74×58mm◆时控范围 1 分～ 168 小时◆重量 430g◆有 10 组开关时间，手动、自动两用操作说明◆ 7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，定时设置此时，时控开关才能根据所设定的时间自动开、关电路。

如在◆ 1、先检查时钟显示是否与当前时间一致，如需重新使用过程中需要临时开、关电路，则只需按“自动 /手动”键将“”准，按住“时钟”键的同时，查看显示屏所显示的时符号调到相应的“开”或“关”的位置。

间是否与当前时间一样。

分别按住“校星期”、“校时”“、校■例1：某电器需每天 19 ：00通电，次日 08： 00 断电。

分”键，将时钟调到当前时间； A 、按照步骤 1 、2，使显示屏显示如图1a 所示。

◆ 2、按一下“定时”键，显示屏左下方出现“1开” B 、按照步骤 3 ，使显示屏显示如图 1b所示。

字样 (表示第一次开启时间 )。

然后按“校星期”选择C、按照步骤5，使以后各组“2ON、 2OFF、⋯⋯、 10ON、 10OFF”五天工作制、每日相同、每日不同的工作模式，再按“校的时间在显示屏上显示为“ --： -- ”。

时”、“校分”键，输入所需开启的时间；D、重复按“定时”键，检查各组开关时间是否与要求的一样，如◆ 3、再按一下“定时”键，显示屏左下方出现“1关”字样(表不正确，还应重复 A-C 。

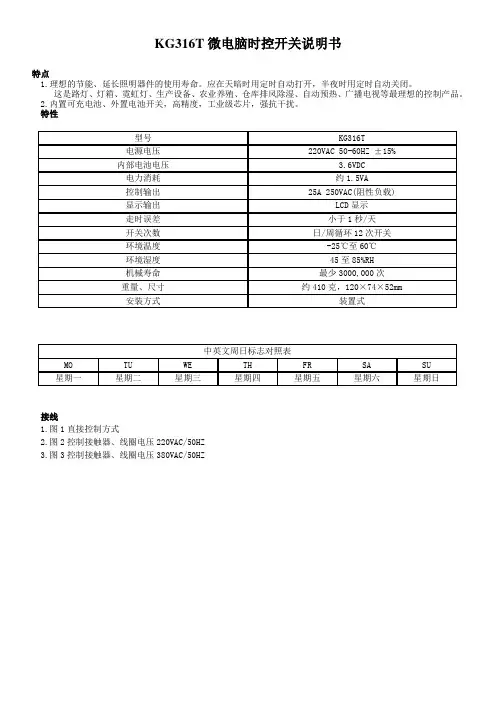

KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。

应在天暗时用定时自动打开，半夜时用定时自动关闭。

这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。

2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。

特性接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或取消设定请按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出4.设定的时间，不能交叉设定，应按时间的顺序设定该型号锁定和解锁为按取消/恢复 3-4次另外有一种是按住时钟键再按取消或其它键解锁/锁定。

C

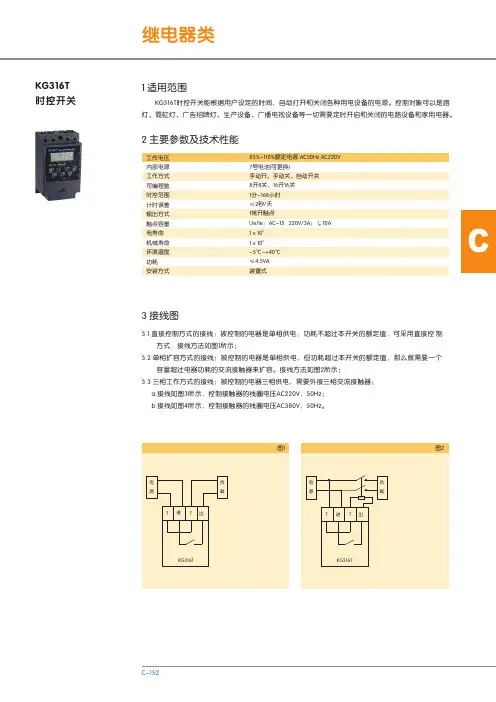

1 适用范围
KG316T
时控开关 KG316T时控开关能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路
灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电路设备和家用电器。

3.1 直接控制方式的接线：被控制的电器是单相供电，功耗不超过本开关的额定值，可采用直接控 制
方式，接线方法如图1所示；
3.2 单相扩容方式的接线：被控制的电器是单相供电，但功耗超过本开关的额定值，那么就需要一个
容量超过电器功耗的交流接触器来扩容。

接线方法如图2所示；
3.3 三相工作方式的接线：被控制的电器三相供电，需要外接三相交流接触器；
a.接线如图3所示，控制接触器的线圈电压AC220V，50Hz；
b.接线如图4所示，控制接触器的线圈电压AC380V，50Hz。

2 主要参数及技术性能
3 接线图
85%~110%额定电源 AC50Hz AC220V
7号电池(可更换)
手动开、手动关、自动开关
8开8关、16开16关
1分~168小时
≤2秒/天
1常开触点
Ue/Ie：AC-15 220V/3A； I:10A
th
5
1×10
6
1×10
-5℃~+40℃
≤4.5VA
装置式
工作电压
内部电源
工作方式
可编程数
时控范围
计时误差
输出方式
触点容量
电寿命
机械寿命
环境温度
功耗
安装方式
4 外形及安装尺寸。

KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。

应在天暗时用定时自动打开，半夜时用定时自动关闭。

这是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。

2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。

特性接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或取消设定请按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.控制器红灯亮有电进入，红、绿灯同时亮开关有电输出4.设定的时间，不能交叉设定，应按时间的顺序设定该型号锁定和解锁为按取消/恢复 3-4次另外有一种是按住时钟键再按取消或其它键解锁/锁定。

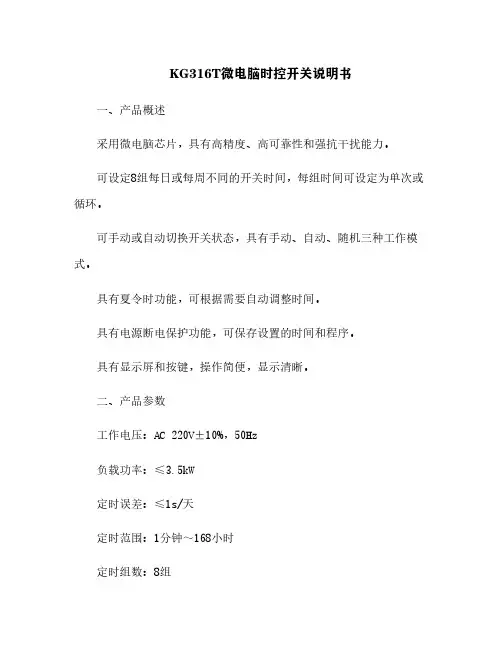

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片，具有高精度、高可靠性和强抗干扰能力。

可设定8组每日或每周不同的开关时间，每组时间可设定为单次或循环。

可手动或自动切换开关状态，具有手动、自动、随机三种工作模式。

具有夏令时功能，可根据需要自动调整时间。

具有电源断电保护功能，可保存设置的时间和程序。

具有显示屏和按键，操作简便，显示清晰。

二、产品参数工作电压：AC 220V±10%，50Hz负载功率：≤3.5kW定时误差：≤1s/天定时范围：1分钟～168小时定时组数：8组工作温度：-10℃～+55℃工作湿度：≤95%RH外形尺寸：120×72×52mm安装方式：轨道式或壁挂式三、产品安装请在断开电源的情况下进行安装，以免触电或损坏设备。

请按照产品背面的接线图正确连接线路，线径应符合负载要求。

请将产品安装在干燥、通风、无强烈震动和腐蚀性气体的地方。

请将产品固定在标准的35mm导轨上，或使用螺钉将产品固定在墙壁上。

四、产品操作1. 初次使用在接通电源后，显示屏会显示“12:00”和“MO”，表示当前为12小时制和星期一。

按住“CLOCK”键不放，同时按“WEEK”键可切换12小时制和24小时制。

按住“CLOCK”键不放，同时按“HOUR”键可调整小时数。

按住“CLOCK”键不放，同时按“MIN”键可调整分钟数。

按住“CLOCK”键不放，同时按“TIMER”键可切换夏令时功能。

当显示屏上出现“SUM”字样时，表示夏令时功能已开启，此时系统时间会自动增加1小时；当显示屏上没有“SUM”字样时，表示夏令时功能已关闭。

按住“CLOCK”键不放，同时按“RND”键可切换随机功能。

当显示屏上出现“RND”字样时，表示随机功能已开启，此时系统会在设定的时间前后15分钟内随机开关一次；当显示屏上没有“RND”字样时，表示随机功能已关闭。

2. 设定定时程序按一次“TIMER”键，显示屏会显示“1 ON”和“--:--”，表示当前为第一组开启时间的设定状态。

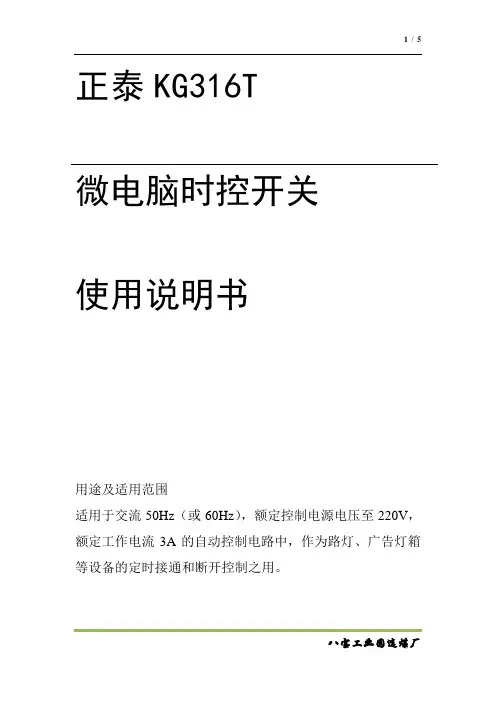

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

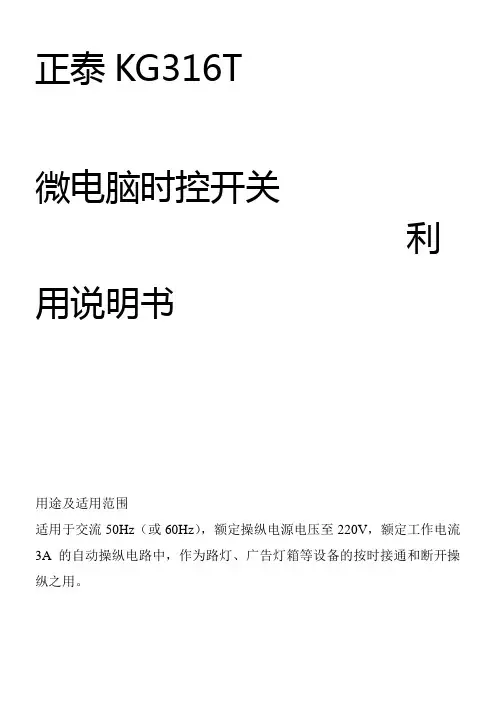

正泰KG316T微电脑时控开关利用说明书用途及适用范围适用于交流50Hz（或60Hz），额定操纵电源电压至220V，额定工作电流3A的自动操纵电路中，作为路灯、广告灯箱等设备的按时接通和断开操纵之用。

设置与利用在利用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、1二、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后别离按“校礼拜”键、“校时”键和“校分”键调整时钟为当前时刻，设置后再按“时钟”键确认，液晶显示屏将显示当前时刻。

3．按一下“按时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时刻）再按“校礼拜”键，“校时”键和“校分”键，输入所需开启时刻，如下图4．再按一下“按时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时刻）。

再按“校礼拜”键、“校时”键和“校分”键，输入所需关闭的时刻，如下图。

5．继续按动“按时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时刻。

若是天天只开，关一次，那么必需按“取消/恢复”键，将其余各组的时刻排除，使液晶显示出“--；--6．按“礼拜”键，可设定工作模式，如表所示Array 7．按时设置完毕，应按“时钟”键，使液晶显示屏显示当前时刻，若是不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，如现在按开关才能按设定的时刻工作，实现自动操纵。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

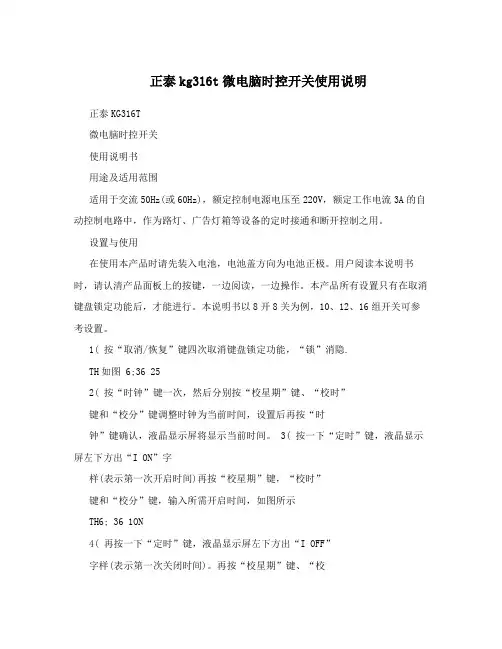

正泰kg316t微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz)，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1( 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.TH如图 6;36 252( 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3( 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示TH6; 36 1ON4( 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

TH6; 36 1OFF5( 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;TH--”图样，如图所示。

--; -- ON6( 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1 MO TU WE TH FR SA SU 每日工作间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至五工作时间相同4 MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8 MO TU WE 星期一、二、三工作时间相同9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。

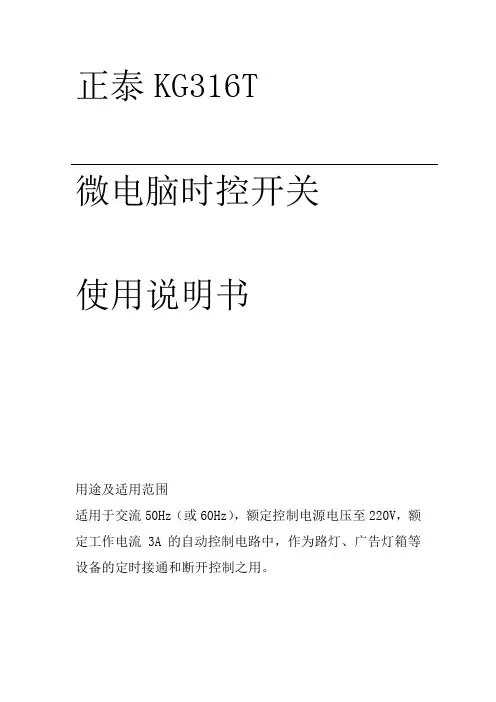

正泰KG316T微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz （或60Hz）,额定控制电源电压至220V , 额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1.按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐. 如图|6TH;36252.按“时钟”键一次，然后分别按“校星期”键、“校时” 键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3.按一下“定时”键，液晶显示屏左下方出“I ON ”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示IO N3TH;364.再按一下“定时”键，液晶显示屏左下方出“I OFF” 字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

”图样，如图所示。

序号 工作模式 实现功能 MO TU WE TH FR SA SU 每日工作间相同MO/TU/WE/TH/FR/SA/SU每日工作时间各不相同MO TU WE TH FR 星期一至五工作时间相同MO TU WE TH FR SA星期一至六工作时间相同SA SU 星期六、日工作时间相同 MO WE FR 星期一、三、五工作时间相同 TU TH SA星期二、四、六工作时间相同MO TU WE 星期一、二、三工作时间相同5. 继续按动“定时”键，显示屏左下方将依次显示 （2 ON 、 2OFF ……8 ON 、8OFF ）,参考以上步骤设置其余各组 的开关时间。

如果每天只开，关一次，则必须按“取消/ 使液晶显示出“--；6. 按“星期”键，可设定工作模式，如表所示TH FR SA前时间，如果不按“时钟”键，时控开关将在 30秒后自动转换到时钟模式。
