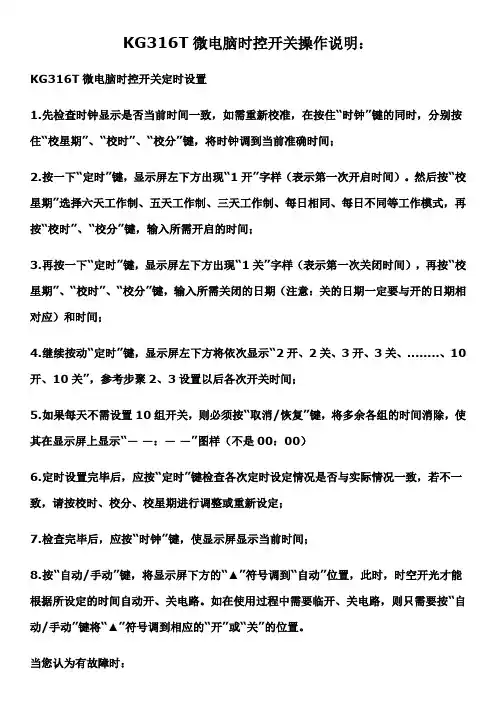

KG316T微电脑时控开关操作说明：KG316T微电脑时控开关定时设置1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能根据所设定的时间自动开、关电路。

如在使用过程中需要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

当您认为有故障时：●如果本开关某一天该开的时间没开，或者开了以后到关的时候还没关，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

●如果确认“开启”和“关闭”时间调得完全正确，但是本开关不该开的时间开了起来，或者不该关的时候被关掉，那可能是因为多余的几组开关时间没有消除（注意：开关时间显示“——：——”才表示消除，不要以为“00：00”表示消除）●如果以上两条全部正确，而本开关仍然动作不正常，有可能是“自动/手动”键被人为动作，检查“开、自动、关”的标志“▲”，将其调到当前时间所处的状态，再调回到自动位置。

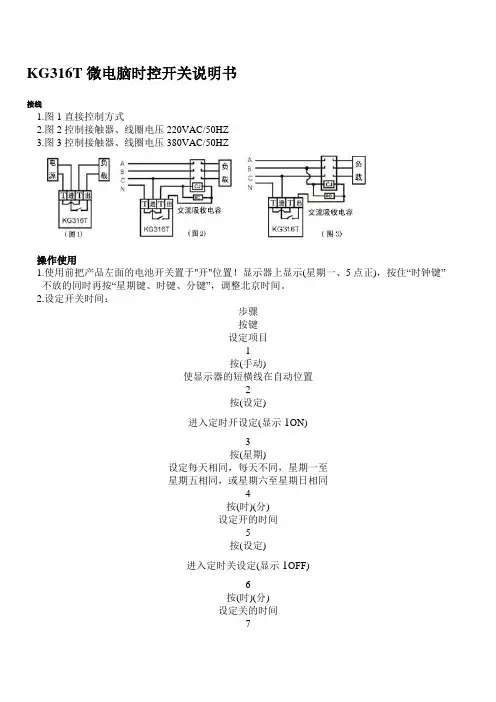

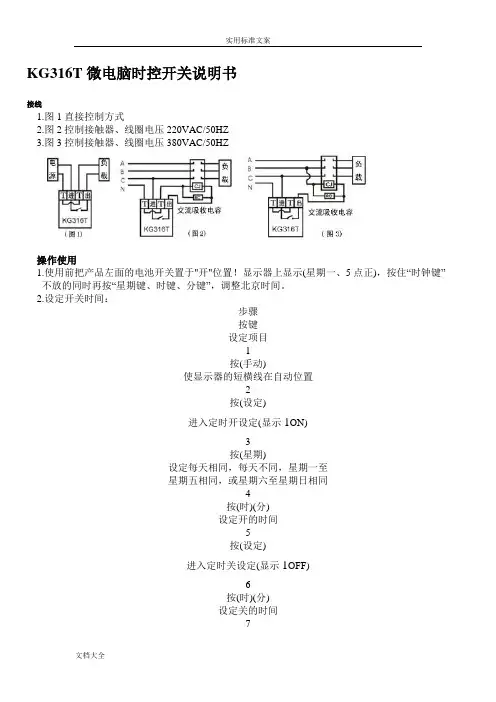

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定.KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

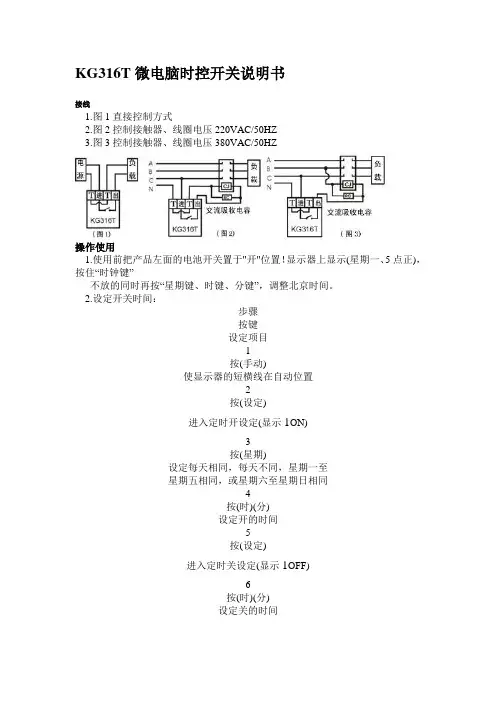

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

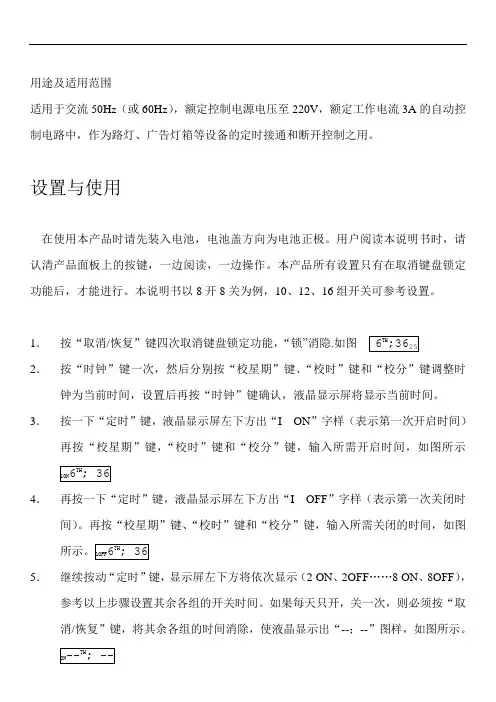

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

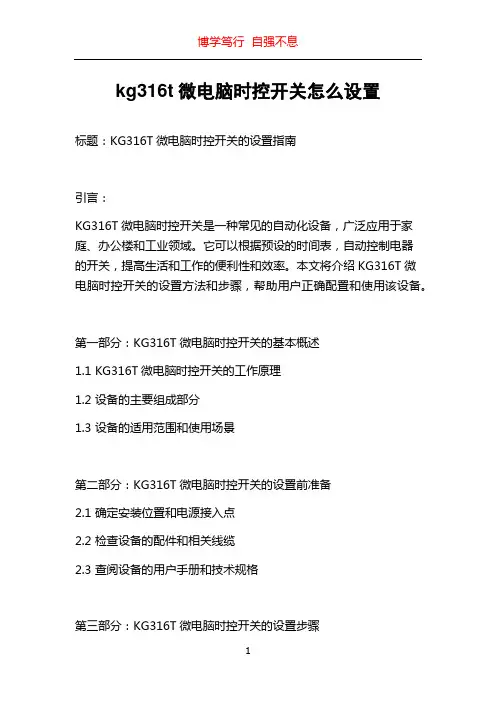

kg316t微电脑时控开关怎么设置标题：KG316T微电脑时控开关的设置指南引言：KG316T微电脑时控开关是一种常见的自动化设备，广泛应用于家庭、办公楼和工业领域。

它可以根据预设的时间表，自动控制电器的开关，提高生活和工作的便利性和效率。

本文将介绍KG316T微电脑时控开关的设置方法和步骤，帮助用户正确配置和使用该设备。

第一部分：KG316T微电脑时控开关的基本概述1.1 KG316T微电脑时控开关的工作原理1.2 设备的主要组成部分1.3 设备的适用范围和使用场景第二部分：KG316T微电脑时控开关的设置前准备2.1 确定安装位置和电源接入点2.2 检查设备的配件和相关线缆2.3 查阅设备的用户手册和技术规格第三部分：KG316T微电脑时控开关的设置步骤3.1 连接电源和设备3.1.1 将设备连接到电源3.1.2 检查设备的电源连接是否稳定3.2 设置时间和日期3.2.1 进入设置模式3.2.2 调节年、月、日、时、分和秒3.2.3 确认并保存设置3.3 设置开关时间表3.3.1 进入时间表设置模式3.3.2 输入开关时间和动作3.3.3 确认并保存时间表设置3.4 设置其他功能和参数3.4.1 设置定时开关的重复模式3.4.2 设置延时开关3.4.3 设置定时周期3.4.4 设置定时亮度控制3.4.5 其他可选设置第四部分：KG316T微电脑时控开关的使用注意事项4.1 定期检查设备的电源线和连接器4.2 避免过度负荷和过流4.3 执行用户手册中的安全操作指南4.4 使用恰当的保护措施来防止电器设备的损坏结论：KG316T微电脑时控开关的正确设置对于正常使用和优化电器设备的效能非常重要。

本文概述了设备的基本概述、设置前准备、设置步骤和使用注意事项，希望能够帮助用户正确配置和使用KG316T微电脑时控开关，提高生活和工作的便利性和效率。

如有其它问题，请查阅设备的用户手册或咨询相关专业人士。

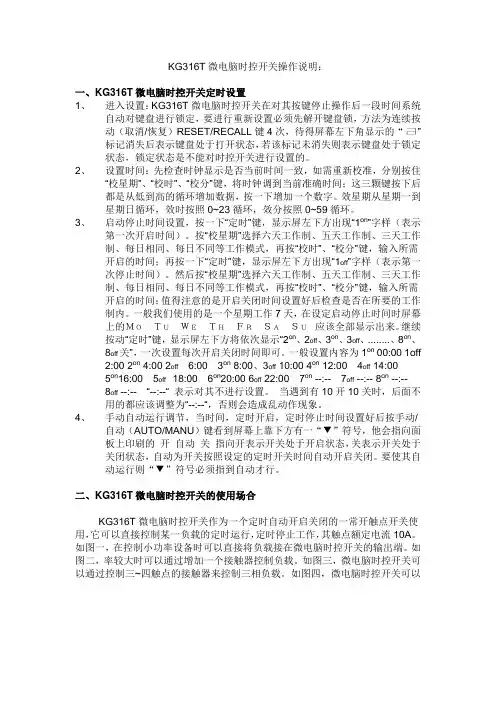

KG316T微电脑时控开关操作说明：一、KG316T微电脑时控开关定时设置1、进入设置：KG316T微电脑时控开关在对其按键停止操作后一段时间系统自动对键盘进行锁定，要进行重新设置必须先解开键盘锁，方法为连续按动（取消/恢复）RESET/RECALL键4次，待得屏幕左下角显示的“”标记消失后表示键盘处于打开状态，若该标记未消失则表示键盘处于锁定状态，锁定状态是不能对时控开关进行设置的。

2、设置时间：先检查时钟显示是否当前时间一致，如需重新校准，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；这三颗键按下后都是从低到高的循环增加数据，按一下增加一个数字。

效星期从星期一到星期日循环，效时按照0~23循环，效分按照0~59循环。

3、启动停止时间设置，按一下“定时”键，显示屏左下方出现“1on”字样（表示第一次开启时间）。

按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；再按一下“定时”键，显示屏左下方出现“1off”字样（表示第一次停止时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；值得注意的是开启关闭时间设置好后检查是否在所要的工作制内。

一般我们使用的是一个星期工作7天，在设定启动停止时间时屏幕上的ＭＯＴＵＷＥＴＨＦＲＳＡＳＵ应该全部显示出来。

继续按动“定时”键，显示屏左下方将依次显示“2on、2off、3on、3off、........、8on、8off关”，一次设置每次开启关闭时间即可。

一般设置内容为1on 00:00 1off 2:00 2on 4:00 2off6:00 3on 8:00、3off 10:00 4on 12:00 4off 14:005on16:00 5off 18:00 6on20:00 6off 22:00 7on --:-- 7off --:-- 8on --:--8off --:-- “--:--“表示对其不进行设置。

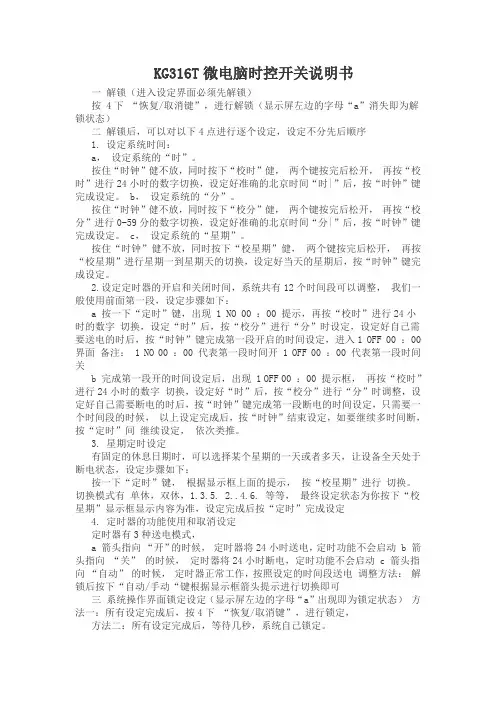

KG316T微电脑时控开关说明书一解锁（进入设定界面必须先解锁）按 4下“恢复/取消键”，进行解锁（显示屏左边的字母“a”消失即为解锁状态）二解锁后，可以对以下4点进行逐个设定，设定不分先后顺序1. 设定系统时间：a，设定系统的“时”。

按住“时钟”健不放，同时按下“校时”健，两个键按完后松开，再按“校时”进行24小时的数字切换，设定好准确的北京时间“时|”后，按“时钟”键完成设定。

b，设定系统的“分”。

按住“时钟”健不放，同时按下“校分”健，两个键按完后松开，再按“校分”进行0-59分的数字切换，设定好准确的北京时间“分|”后，按“时钟”键完成设定。

c，设定系统的“星期”。

按住“时钟”健不放，同时按下“校星期”健，两个键按完后松开，再按“校星期”进行星期一到星期天的切换，设定好当天的星期后，按“时钟”键完成设定。

2.设定定时器的开启和关闭时间，系统共有12个时间段可以调整，我们一般使用前面第一段，设定步骤如下：a 按一下“定时”键，出现 1 NO 00 ：00 提示，再按“校时”进行24小时的数字切换，设定“时”后，按“校分”进行“分”时设定，设定好自己需要送电的时后，按“时钟”键完成第一段开启的时间设定，进入1 OFF 00 ：00 界面备注： 1 NO 00 ：00 代表第一段时间开 1 OFF 00 ：00 代表第一段时间关b 完成第一段开的时间设定后，出现 1 OFF 00 ：00 提示框，再按“校时”进行24小时的数字切换，设定好“时”后，按“校分”进行“分”时调整，设定好自己需要断电的时后，按“时钟”键完成第一段断电的时间设定，只需要一个时间段的时候，以上设定完成后，按“时钟”结束设定，如要继续多时间断，按“定时”间继续设定，依次类推。

3. 星期定时设定有固定的休息日期时，可以选择某个星期的一天或者多天，让设备全天处于断电状态，设定步骤如下：按一下“定时”键，根据显示框上面的提示，按“校星期”进行切换。

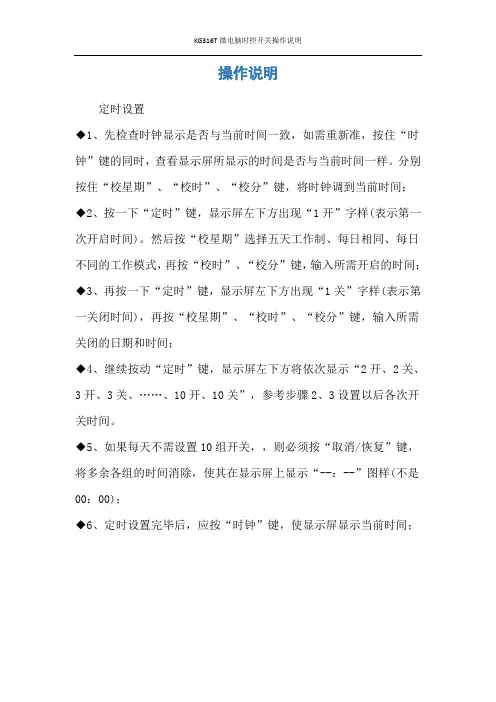

操作说明定时设置◆1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，查看显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆2、按一下“定时”键，显示屏左下方出现“1开”字样(表示第一次开启时间)。

然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式，再按“校时”、“校分”键，输入所需开启的时间；◆3、再按一下“定时”键，显示屏左下方出现“1关”字样(表示第一关闭时间)，再按“校星期”、“校时”、“校分”键，输入所需关闭的日期和时间；◆4、继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”，参考步骤2、3设置以后各次开关时间。

◆5、如果每天不需设置10组开关，，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“--：--”图样(不是00：00)；◆6、定时设置完毕后，应按“时钟”键，使显示屏显示当前时间；◆7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才能根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

■例1：某电器需每天19：00通电，次日08：00断电。

A、按照步骤1、2，使显示屏显示如图1a所示。

B、按照步骤3，使显示屏显示如图1b所示。

C、按照步骤5，使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“--：--”。

D、重复按“定时”键，检查各组开关时间是否与要求的一样，如不正确，还应重复A-C。

E、按照步骤6、7，将“”符号调到“自动”位置。

图1a 图1b■例2：某电器需要每星期一至星期五上午9：30通电，下午4：30断电。

按上述A-E的方法使显示屏分别显示如图2a、2b。

图2a 图2b当您认为有故障时◆如果本开关某一天该开的时间没开，或者开了以后到关的时间还没关，那可能是因为作定时设置的星期没调对，请按照定时设置中介绍的方法检查或重调。

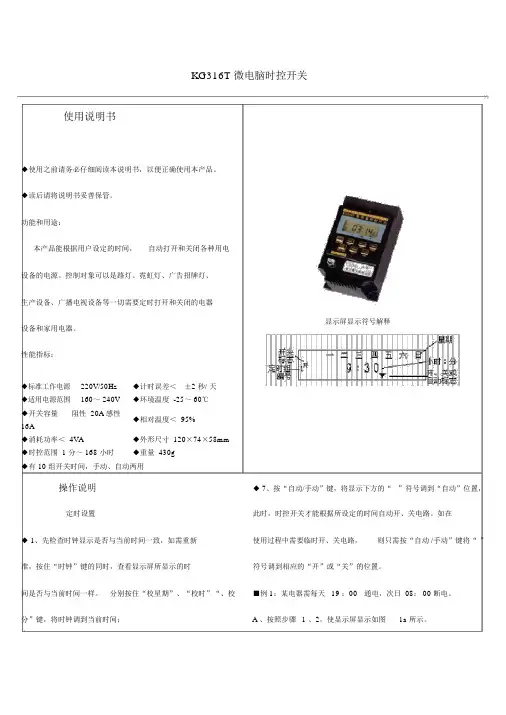

KG316T 微电脑时控开关使用说明书◆使用之前请务必仔细阅读本说明书，以便正确使用本产品。

◆读后请将说明书妥善保管。

功能和用途：本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开和关闭的电器显示屏显示符号解释设备和家用电器。

性能指标：◆标准工作电源220V/50Hz◆计时误差＜±2 秒/ 天◆适用电源范围160～ 240V◆环境温度 -25～ 60℃◆开关容量阻性 20A 感性◆相对温度＜ 95%16A◆消耗功率＜ 4VA◆外形尺寸 120×74×58mm◆时控范围 1 分～ 168 小时◆重量 430g◆有 10 组开关时间，手动、自动两用操作说明◆ 7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，定时设置此时，时控开关才能根据所设定的时间自动开、关电路。

如在◆ 1、先检查时钟显示是否与当前时间一致，如需重新使用过程中需要临时开、关电路，则只需按“自动 /手动”键将“”准，按住“时钟”键的同时，查看显示屏所显示的时符号调到相应的“开”或“关”的位置。

间是否与当前时间一样。

分别按住“校星期”、“校时”“、校■例1：某电器需每天 19 ：00通电，次日 08： 00 断电。

分”键，将时钟调到当前时间； A 、按照步骤 1 、2，使显示屏显示如图1a 所示。

◆ 2、按一下“定时”键，显示屏左下方出现“1开” B 、按照步骤 3 ，使显示屏显示如图 1b所示。

字样 (表示第一次开启时间 )。

然后按“校星期”选择C、按照步骤5，使以后各组“2ON、 2OFF、⋯⋯、 10ON、 10OFF”五天工作制、每日相同、每日不同的工作模式，再按“校的时间在显示屏上显示为“ --： -- ”。

时”、“校分”键，输入所需开启的时间；D、重复按“定时”键，检查各组开关时间是否与要求的一样，如◆ 3、再按一下“定时”键，显示屏左下方出现“1关”字样(表不正确，还应重复 A-C 。

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

KG316T 【2 】微电脑时控开关的用法
1,打开或锁定键盘:按住“时钟键”同时按住“撤消/恢复键”几秒,锁定显示标志“锁”. 2,按住“时钟键”同时再按“礼拜键,时键,分键”,调剂北京时光.
3设定开关时光：
步骤 ,按键, 设定项目
1）按（手动）, 使显示器的三角形在主动地位
2）按（设定）, 进入准时开设定（显示1开）
3）按（礼拜）, 设定天天雷同,天天不同,礼拜一至礼拜五雷同,或礼拜六至礼拜日雷同
4）按（时）（分）, 设定开的时光
5）按（设定）, 进入准时关设定（显示1关）
6）按（时）（分） ,设定关的时光
7）反复2）～6）, 设定第2～6次,2～12次开关的时光
8）按（时钟）, 停止时光设定
*假如不须要6个,12个开关准时按（时钟）键,返回现实时光.
*假如设定错误或撤消设定按（撤消）键,再按一次恢回复复兴来的设定.
*无设准时显示（－－－－）.
4,检讨：按（设定）检讨所有设定的时光是否准确.
5,修正：请在该设定处按（撤消）键,然后从新设定该准时开关时光及礼拜. 6,停止检讨：按（时钟）键停止检讨及设定,显示时钟.
7,手动掌握：按（手动）键,即可实现随便的开和关或主动运行.。

kg316t微电脑时控开关怎么调时间
按住时钟键不放，同时按时，调小时，另外同时按分，调分钟，显示有C的一种要先解锁，按住取消键五秒解锁才可以设置。

1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

2，按住“时钟键”同时再按“星期键，时键，分键”，调整北京时间。

3设定开关时间：
步骤，按键，设定项目
1）按（手动），使显示器的三角形在自动位置
2）按（设定），进入定时开设定（显示1开）
3）按（星期），设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同
4）按（时）（分），设定开的时间
5）按（设定），进入定时关设定（显示1关）
6）按（时）（分），设定关的时间
7）重复2）～6），设定第2～6次，2～12次开关的时间
8）按（时钟），结束时间设定
*如果不需要6个，12个开关定时按（时钟）键，返回实际时间。

*如果设定错误或取消设定按（取消）键，再按一次恢复原来的设定。

*无设定时显示（－－－－）。

4，检查：按（设定）检查所有设定的时间是否正确。

5，修改：请在该设定处按（取消）键，然后重新设定该定时开关时间及星期。

6，结束检查：按（时钟）键结束检查及设定，显示时钟。

7，手动控制：按（手动）键，即可实现随意的开和关或自动运行。

正确调整时间是这样操作的，按住时钟键不放，在调整时或分，这样就可以正确调整时间了。

KG316T微电脑时控开关说明书一、产品概述采用微电脑芯片和高精度时钟芯片，保证定时准确、可靠。

可以设定每周或每天执行的定时程序，每组程序可以设定16个开关时间点，共有8组程序可供选择。

具有手动开关功能，可以随时控制输出状态。

具有随机延时功能，可以在设定的时间点前后随机延时一段时间，增加灯光的变化效果。

具有夏令时功能，可以根据夏令时的开始和结束日期，自动调整时间。

具有电池备份功能，可以在断电情况下保持时间和程序不丢失。

具有密码保护功能，可以防止非法操作或修改程序。

具有显示屏和按键，可以方便地设置和查看时间和程序。

具有指示灯，可以显示输出状态和工作状态。

二、技术参数工作电压：AC 220V±10%，50Hz输出方式：继电器触点输出输出负载：抗感性负载：16A/220VAC；抗感性负载：10A/220VAC 定时误差：≤1s/24h定时范围：1分钟～168小时定时组数：8组定时次数：每组16次备用电池：1.2V/40mAh可充电镍氢电池外形尺寸：120×72×50mm安装方式：导轨式或螺丝固定式三、安装和接线3.1 安装导轨式安装：将本产品后面的卡扣卡入35mm标准导轨上，然后用螺丝固定。

螺丝固定式安装：将本产品后面的卡扣拆下，用螺丝钉将本产品固定在平整的墙面上。

3.2 接线接线应符合国家相关规范和要求，接线端子应牢固可靠，不得有松动或虚接现象。

接线时应区分好输入端（L、N）和输出端（A1、A2），不得混接或错接。

输出端应根据负载类型选择合适的触点（常开或常闭），并与负载相匹配。

接线完成后应检查是否有短路或接地故障，然后通电试验，观察是否正常工作。

四、操作和设置4.1 显示屏和按键本产品的显示屏和按键如图所示：![显示屏和按键]MODE：模式键，用于切换显示模式和设置模式。

SET：设置键，用于进入或退出设置状态，或确认设置值。

UP：上键，用于增加设置值或切换程序号。

DOWN：下键，用于减少设置值或切换程序号。

kg316t时控开关说明书_德力西时控开关kg316t怎么设置德力西这款时控开关其实设置起来还是很简单的，所谓会者不难，难者不会，为了照顾广大的朋友，我们还是来讲讲具体怎么设置吧。

一、怎么设置时间如图所示，出厂时时控开关已经设定好时间，如果需要自己设置时间，只需要按住“时钟”按钮不要松开，然后按“星期”可以设置星期，按“时”可以设置小时，按“分”可以设置分钟，是不是很简单呢！二、怎么设置几点开几点关德力西这款时控开关最多可以设置10个时段的开和关，即每天可以设置10个时间段的开关。

设定第一个时段的开启时间：按一下“定时”按钮，液晶显示屏显示上图所示，出现“1开”字样，再按“时”和“分”即可设定几点几分开启。

设定第一个时段的关闭时间：再按一下“定时”按钮，液晶显示屏显示上图所示，出现“1关”字样，再按“时”和“分”即可设定几点几分关闭。

以此类推，如果要设置第二个、第三个等时段，继续按“定时”按钮，液晶显示屏将显示“2开”、“2关”、“3开”、“3关”等字样，依次设置开启时间点和关闭时间点即可。

按“定时”按钮，再按“星期”按钮，即可设置一周之内哪天按照设置的时间开启和关闭。

三、如何取消已经设置的时间段如果想取消某一个设定好的时间段，只需要按“定时”按钮，当出现自己所需要取消的时间点时，按“取消/恢复”按钮即可取消。

定时开关设置好之后，按一次“时钟”按钮即可显示当前时间，若不按也可以，大约10秒钟之后会默认回到当前时间界面。

四、时控开关通电时的状态时控开关接上电源时，面板上面绿灯亮表示电路有电，红绿灯同时亮表示开关接通。

五、如何设置手动起动，而不是自动起动按“自动/手动”按钮，即可在手动和自动上面切换，只需“▼”符号调到相应的位置即可。

KG316T微电脑时控开关之宇文皓月创作使用说明书◆使用之前请务必仔细阅读本说明书，以便正确使用本产品。

◆读后请将说明书妥善保管。

功能和用途：本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开和关闭的电器设备和家用电器。

性能指标：◆尺度工作电源220V/50Hz◆计时误差＜±2秒/天◆适用电源范围160～240V◆环境温度25～60℃◆开关容量阻性20A 感性16A◆相对温度＜95%◆消耗功率＜4V A◆外形尺寸120×74×58mm◆时控范围1分～168小时◆重量430g◆有10组开关时间，手动、自动两用显示屏显示符号解释操纵说明定时设置◆1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，检查显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆2、按一下“定时”键，显示屏左下方出现“1开”字样(暗示第一次开启时间)。

然后按“校星期”选择五天工作制、每日相同、每日分歧的工作模式，再按“校时”、“校分”键，输入所需开启的时间；◆3、再按一下“定时”键，显示屏左下方出现“1关”字样(暗示第一关闭时间)，再按“校星期”、“校时”、“校分”◆7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才干根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

■例1：某电器需每天19：00通电，次日08：00断电。

A、依照步调1、2，使显示屏显示如图1a所示。

B、依照步调3，使显示屏显示如图1b所示。

C、依照步调5，使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“：”。

D、重复按“定时”键，检查各组开关时间是否与要求的一样，如不正确，还应重复AC。

C
1 适用范围
KG316T
时控开关 KG316T时控开关能根据用户设定的时间，自动打开和关闭各种用电设备的电源。

控制对象可以是路
灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电路设备和家用电器。

3.1 直接控制方式的接线：被控制的电器是单相供电，功耗不超过本开关的额定值，可采用直接控 制
方式，接线方法如图1所示；
3.2 单相扩容方式的接线：被控制的电器是单相供电，但功耗超过本开关的额定值，那么就需要一个
容量超过电器功耗的交流接触器来扩容。

接线方法如图2所示；
3.3 三相工作方式的接线：被控制的电器三相供电，需要外接三相交流接触器；
a.接线如图3所示，控制接触器的线圈电压AC220V，50Hz；
b.接线如图4所示，控制接触器的线圈电压AC380V，50Hz。

2 主要参数及技术性能
3 接线图
85%~110%额定电源 AC50Hz AC220V
7号电池(可更换)
手动开、手动关、自动开关
8开8关、16开16关
1分~168小时
≤2秒/天
1常开触点
Ue/Ie：AC-15 220V/3A； I:10A
th
5
1×10
6
1×10
-5℃~+40℃
≤4.5VA
装置式
工作电压
内部电源
工作方式
可编程数
时控范围
计时误差
输出方式
触点容量
电寿命
机械寿命
环境温度
功耗
安装方式
4 外形及安装尺寸。
