正泰KGT微电脑时控开关使用说明

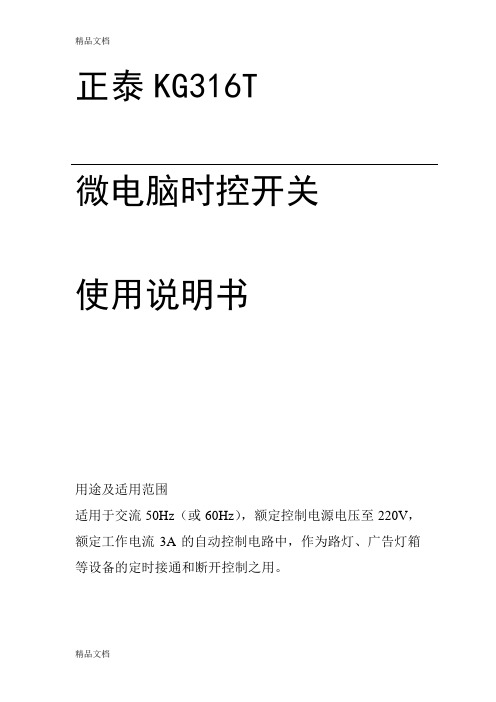

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

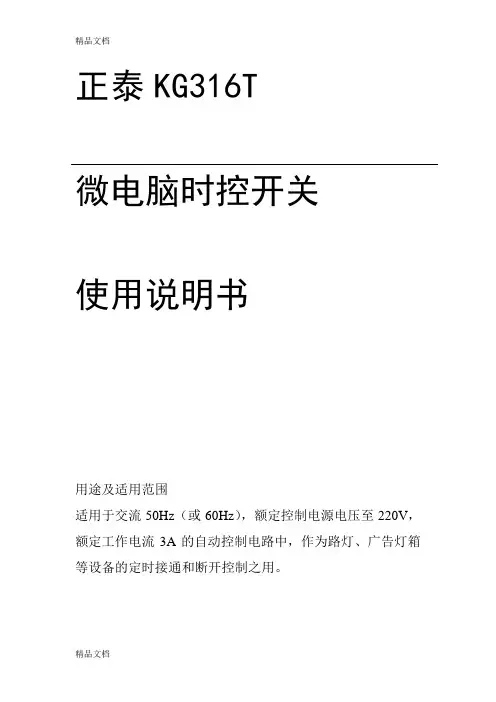

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”--”图样，键，将其余各组的时间消除，使液晶显示出“--；6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

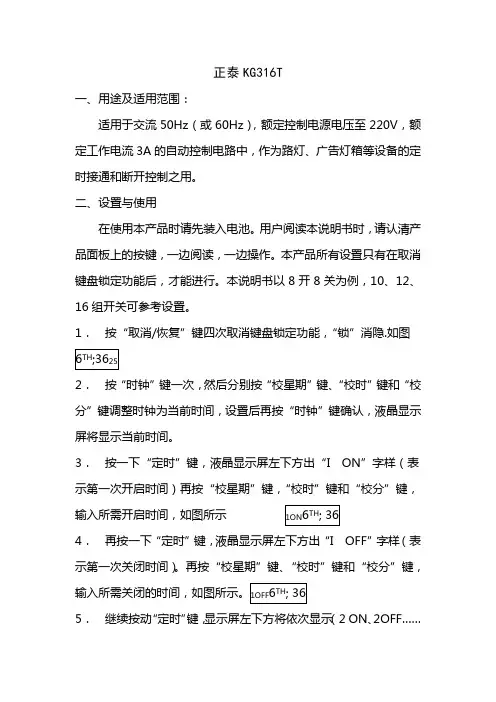

正泰KG316T一、用途及适用范围：适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

二、设置与使用在使用本产品时请先装入电池。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

2．本产品采用1.5V高性能电池，自出场之日起可保持1年的使用时间，超过该期限后，请及时更换电池，以免电池电量不足时漏液。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操纵。

本产品所有设置只有在取消键盘锁定功能后，才干进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图6TH;36252．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（暗示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示1ON6TH;364．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（暗示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

1OFF6TH; 36 5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步调设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

ON--TH; --6．按“星期”键，可设定工作模式，如表所示8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

英文星期标记MO TU WE TH FR SA SU中文对照周一周二周三周四周五周六周日7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

正泰KG316T微电脑时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

6TH：36 25▼2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3.ON18TH：00▼按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. OFF23TH：00▼再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

ON--TH：--3 ▼6. 按“星期”键，可设定工作模式，如表所示。

序号工作模式实现功能1MO TU WE TH FR SA SU 每日工作间相同2MO/TU/WE/TH/FR/SA/SU每日工作时间各不相同3MO TU WE TH FR星期一至五工作时间相同4MO TU WE TH FR SA星期一至六工作时间相同5SA SU星期六、日工作时间相同6MO WE FR星期一、三、五工作时间相同7TU TH SA星期二、四、六工作时间相同8MO TU WE星期一、二、三工作时间相同9TH FR SA星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

正泰KG316T微电脑时控开关利用说明书用途及适用范围适用于交流50Hz（或60Hz），额定操纵电源电压至220V，额定工作电流3A的自动操纵电路中，作为路灯、广告灯箱等设备的按时接通和断开操纵之用。

设置与利用在利用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、1二、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后别离按“校礼拜”键、“校时”键和“校分”键调整时钟为当前时刻，设置后再按“时钟”键确认，液晶显示屏将显示当前时刻。

3．按一下“按时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时刻）再按“校礼拜”键，“校时”键和“校分”键，输入所需开启时刻，如下图4．再按一下“按时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时刻）。

再按“校礼拜”键、“校时”键和“校分”键，输入所需关闭的时刻，如下图。

5．继续按动“按时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时刻。

若是天天只开，关一次，那么必需按“取消/恢复”键，将其余各组的时刻排除，使液晶显示出“--；--6．按“礼拜”键，可设定工作模式，如表所示Array 7．按时设置完毕，应按“时钟”键，使液晶显示屏显示当前时刻，若是不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，如现在按开关才能按设定的时刻工作，实现自动操纵。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

正泰KG316T微电脑时控开关使用说明产品介绍正泰KG316T是一款微电脑时控开关，具有时间控制和手动控制两种模式。

可以设置24小时内6个不同时间段的开关时间，广泛应用于家庭、办公室、学校等场所的电力控制。

产品特点：•可设置6组开关时间•具备微电脑控制功能•具有手动控制模式•控制精度高，误差小于1秒•具有防窜电功能使用说明基本操作1.接通电源将KG316T开关连接到电源，电源电压范围为AC220V~240V。

2.设置时间首次使用时，需要对开关进行时间设置。

按下“SET”键，同时按下“+”和“-”键调整时间设置。

3.设置开关时间进入时间设置模式后，按下数字键设置时间。

同时按下“+”和“-”键设置当天开关时间。

每组时间设置完毕后，按下“SET”键进入下一个时间段的设置。

4.手动控制按下“手动/自动”切换键，切换到手动控制模式。

此时手动打开或关闭开关即可。

5.系统重置按下“RESET”键，可以恢复出厂设置和清除所有的设置。

时间设置注意事项1.时间设置前，请先确认当前时间是正确的，以保证开关时间的准确性。

2.按“SET”键进入时间设置模式后，需在2秒内按下“+”和“-”键进行时间调整，否则时间设置不生效。

3.时间调整过程中，每按下数字键一次，时间自动增加1小时，如果需要调节到30分钟，需要按下两次，100ms之内按下两次相同的数字键即可。

4.时间设置完毕后，点击“SET”键进入下一个时间段的设置，按照同样的方式设置完所有时间段后，按“SET”键3秒钟退出设置界面。

手动控制注意事项1.切换到手动控制模式后，需要手动打开或关闭开关。

2.手动控制模式下，开关的自动控制功能失效，需切换回自动控制模式编程才生效。

注意事项1.KG316T开关只适用于单相220V~240V电源，不适合相互接通的3相电网。

2.安装过程中，请勿在潮湿或易受潮的地方使用。

3.开关工作时，请勿将大于250V、大于10A的负载接入。

4.如果使用过程中出现故障，请先检查电源和负载，然后再进行其他操作。

正泰kg316t微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz)，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1( 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.TH如图 6;36 252( 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3( 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示TH6; 36 1ON4( 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

TH6; 36 1OFF5( 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;TH--”图样，如图所示。

--; -- ON6( 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1 MO TU WE TH FR SA SU 每日工作间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至五工作时间相同4 MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8 MO TU WE 星期一、二、三工作时间相同9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。

正泰KG316T时控开关设置SOP产品使用时请先装入电池。

请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样。

按“星期”键，可设定工作模式，如表所示。

须设定一次，即可设定的程序工作。

)7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8.正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9. 按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

二、注意事项1. 本开关进线只能接交流220V电源，切勿接入其它电源。

2. 本产品采用1.5V高性能电池，自出厂之日起可保持1年的使用时间，超过该期限后请及时更换电池。

3. 电池更换时接箭头方向扣紧卡扣，并向外一拉，打开电池盖，按正确的方向更换电池后，应将电池盖扣紧盖好。
