时控开关说明书

C

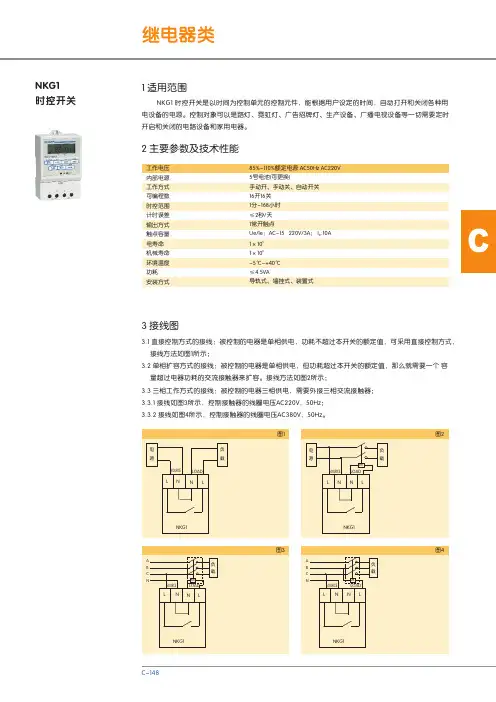

1 适用范围
NKG1
时控开关 NKG1 时控开关是以时间为控制单元的控制元件，能根据用户设定的时间，自动打开和关闭各种用
电设备的电源。

控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时
开启和关闭的电路设备和家用电器。

3.1 直接控制方式的接线：被控制的电器是单相供电，功耗不超过本开关的额定值，可采用直接控制方式，
接线方法如图1所示；
3.2 单相扩容方式的接线：被控制的电器是单相供电，但功耗超过本开关的额定值，那么就需要一个 容
量超过电器功耗的交流接触器来扩容。

接线方法如图2所示；
3.3 三相工作方式的接线：被控制的电器三相供电，需要外接三相交流接触器；
3.3.1 接线如图3所示，控制接触器的线圈电压AC220V，50Hz；
3.3.2 接线如图4所示，控制接触器的线圈电压AC380V，50Hz。

2 主要参数及技术性能
3 接线图
85%~110%额定电源 AC50Hz AC220V
5号电池(可更换)
手动开、手动关、自动开关
16开16关
1分~168小时
≤2秒/天
1常开触点
Ue/Ie：AC-15 220V/3A； I:10A
th
5
1×10
6
1×10
-5℃~+40℃
≤4.5VA
导轨式、墙挂式、装置式
工作电压
内部电源
工作方式
可编程数
时控范围
计时误差
输出方式
触点容量
电寿命
机械寿命
环境温度
功耗
安装方式
4 外形及安装尺寸。

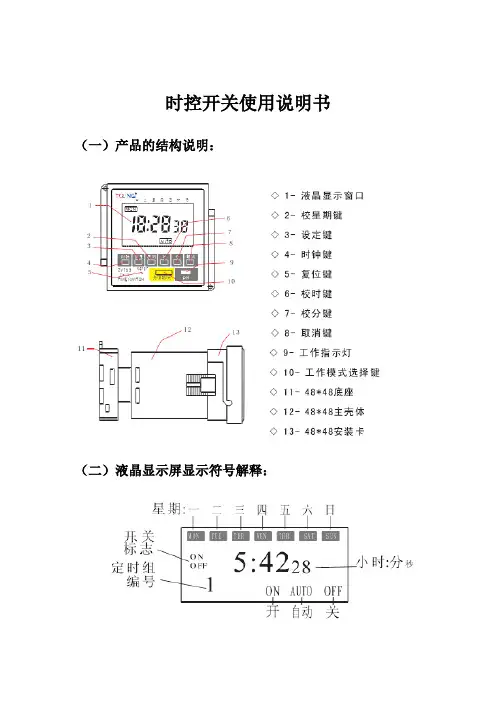

时控开关使用说明书（一）产品的结构说明：
（二）液晶显示屏显示符号解释：
3、检查:连按“设定”键检查所设定的时间是否正确;
4、修改:发现定时设定错误，先按“设定”调至该次定时时间，按取消/恢复”键清除，再按“时”、“分”、“星期”重新设定；
5、结束检查:按“时钟”键结束定时设置，回到时钟运行状态。

6、手动控制:按开/自动/关”键，即可实现对负载的手动开关控。

（五）举例说明：
注意：
本产品使用充电电池，为防止产品过度放电损坏电池，产品应每2个月需要接入电源充电48小时以上；在储藏转运过程中出现显示模糊或不显示的原因，为电池电量不足，只需将产品接入电源半小时并按复位键重新启动即可恢复正常。

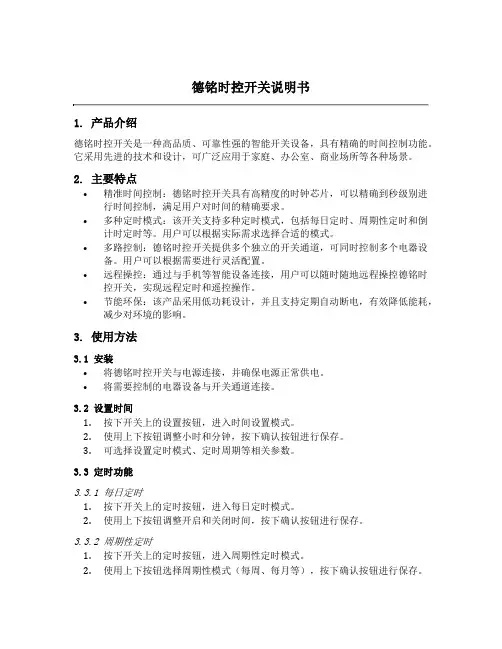

德铭时控开关说明书1. 产品介绍德铭时控开关是一种高品质、可靠性强的智能开关设备，具有精确的时间控制功能。

它采用先进的技术和设计，可广泛应用于家庭、办公室、商业场所等各种场景。

2. 主要特点•精准时间控制：德铭时控开关具有高精度的时钟芯片，可以精确到秒级别进行时间控制，满足用户对时间的精确要求。

•多种定时模式：该开关支持多种定时模式，包括每日定时、周期性定时和倒计时定时等。

用户可以根据实际需求选择合适的模式。

•多路控制：德铭时控开关提供多个独立的开关通道，可同时控制多个电器设备。

用户可以根据需要进行灵活配置。

•远程操控：通过与手机等智能设备连接，用户可以随时随地远程操控德铭时控开关，实现远程定时和遥控操作。

•节能环保：该产品采用低功耗设计，并且支持定期自动断电，有效降低能耗，减少对环境的影响。

3. 使用方法3.1 安装•将德铭时控开关与电源连接，并确保电源正常供电。

•将需要控制的电器设备与开关通道连接。

3.2 设置时间1.按下开关上的设置按钮，进入时间设置模式。

2.使用上下按钮调整小时和分钟，按下确认按钮进行保存。

3.可选择设置定时模式、定时周期等相关参数。

3.3 定时功能3.3.1 每日定时1.按下开关上的定时按钮，进入每日定时模式。

2.使用上下按钮调整开启和关闭时间，按下确认按钮进行保存。

3.3.2 周期性定时1.按下开关上的定时按钮，进入周期性定时模式。

2.使用上下按钮选择周期性模式（每周、每月等），按下确认按钮进行保存。

3.使用上下按钮调整开启和关闭时间及日期，按下确认按钮进行保存。

3.3.3 倒计时定时1.按下开关上的倒计时按钮，进入倒计时定时模式。

2.使用上下按钮调整倒计时时间，按下确认按钮进行保存。

4 遥控操作德铭时控开关支持与智能设备（手机、平板等）进行连接，通过相应的APP进行遥控操作。

用户只需下载并安装相关APP，按照说明进行设备连接和绑定，即可实现远程操控。

5 注意事项•请勿将德铭时控开关安装在高温、潮湿或有腐蚀性气体的环境中。

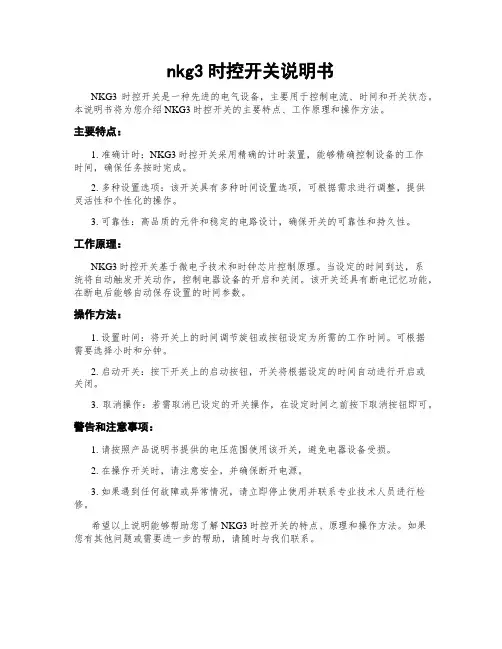

nkg3时控开关说明书
NKG3时控开关是一种先进的电气设备，主要用于控制电流、时间和开关状态。

本说明书将为您介绍NKG3时控开关的主要特点、工作原理和操作方法。

主要特点：
1. 准确计时：NKG3时控开关采用精确的计时装置，能够精确控制设备的工作
时间，确保任务按时完成。

2. 多种设置选项：该开关具有多种时间设置选项，可根据需求进行调整，提供
灵活性和个性化的操作。

3. 可靠性：高品质的元件和稳定的电路设计，确保开关的可靠性和持久性。

工作原理：
NKG3时控开关基于微电子技术和时钟芯片控制原理。

当设定的时间到达，系
统将自动触发开关动作，控制电器设备的开启和关闭。

该开关还具有断电记忆功能，在断电后能够自动保存设置的时间参数。

操作方法：
1. 设置时间：将开关上的时间调节旋钮或按钮设定为所需的工作时间。

可根据
需要选择小时和分钟。

2. 启动开关：按下开关上的启动按钮，开关将根据设定的时间自动进行开启或
关闭。

3. 取消操作：若需取消已设定的开关操作，在设定时间之前按下取消按钮即可。

警告和注意事项：
1. 请按照产品说明书提供的电压范围使用该开关，避免电器设备受损。

2. 在操作开关时，请注意安全，并确保断开电源。

3. 如果遇到任何故障或异常情况，请立即停止使用并联系专业技术人员进行检修。

希望以上说明能够帮助您了解NKG3时控开关的特点、原理和操作方法。

如果您有其他问题或需要进一步的帮助，请随时与我们联系。

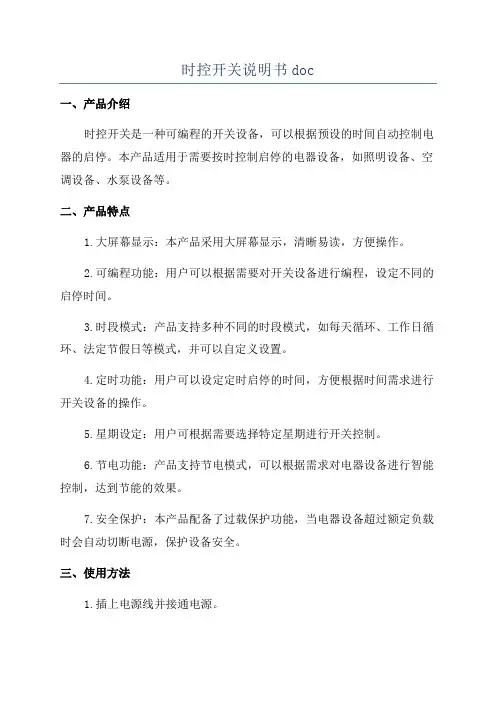

时控开关说明书doc一、产品介绍时控开关是一种可编程的开关设备，可以根据预设的时间自动控制电器的启停。

本产品适用于需要按时控制启停的电器设备，如照明设备、空调设备、水泵设备等。

二、产品特点1.大屏幕显示：本产品采用大屏幕显示，清晰易读，方便操作。

2.可编程功能：用户可以根据需要对开关设备进行编程，设定不同的启停时间。

3.时段模式：产品支持多种不同的时段模式，如每天循环、工作日循环、法定节假日等模式，并可以自定义设置。

4.定时功能：用户可以设定定时启停的时间，方便根据时间需求进行开关设备的操作。

5.星期设定：用户可根据需要选择特定星期进行开关控制。

6.节电功能：产品支持节电模式，可以根据需求对电器设备进行智能控制，达到节能的效果。

7.安全保护：本产品配备了过载保护功能，当电器设备超过额定负载时会自动切断电源，保护设备安全。

三、使用方法1.插上电源线并接通电源。

2.按下电源按钮，屏幕将显示当前时间。

3.按下“设置”按钮进入设置模式，根据屏幕提示进行时间、日期、模式等的设置。

设置完成后按下确认键。

4.根据需要进行定时启停的设备连接，确保设备和开关连接正确。

5.按下“定时”按钮进入定时模式，按照屏幕提示进行定时的启停时间设置。

6.按下保存键保存设置。

7.如需更改设置，按下“设置”按钮重新进行设置，按下保存键保存更改。

8.如需临时关闭定时功能，按下“定时”按钮，再次按下即可开启。

四、注意事项1.本产品适用于额定电压范围内的电器设备，使用时请确认电器设备的额定电压并确保正常工作。

2.请确保产品的电源线连接正确，并接通电源后使用。

3.在进行任何设置之前，请仔细阅读产品说明书，确保正确操作。

4.请勿在潮湿、高温、易燃等环境中使用，以免发生意外。

6.请避免将产品摔落或受到外力击打，以免损坏。

8.请定期清洁产品，保持产品表面干净，以确保正常使用。

五、售后服务六、常见问题解答1.为什么设定的定时功能没有生效？答：请检查设备连接是否正确，确认设备是否正常工作。

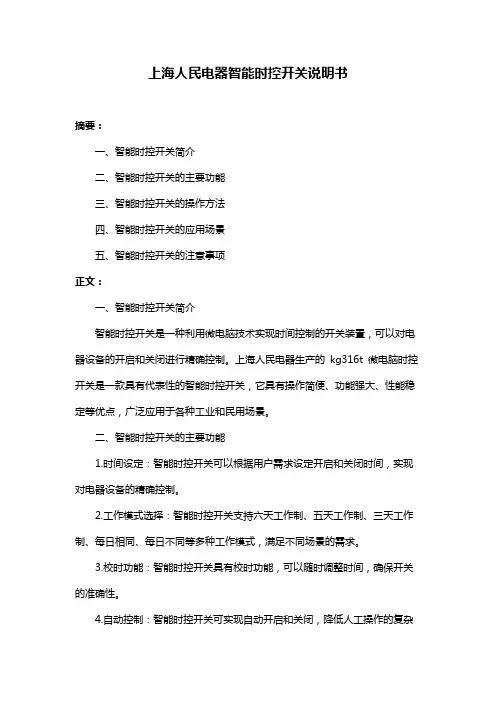

上海人民电器智能时控开关说明书摘要：一、智能时控开关简介二、智能时控开关的主要功能三、智能时控开关的操作方法四、智能时控开关的应用场景五、智能时控开关的注意事项正文：一、智能时控开关简介智能时控开关是一种利用微电脑技术实现时间控制的开关装置，可以对电器设备的开启和关闭进行精确控制。

上海人民电器生产的kg316t 微电脑时控开关是一款具有代表性的智能时控开关，它具有操作简便、功能强大、性能稳定等优点，广泛应用于各种工业和民用场景。

二、智能时控开关的主要功能1.时间设定：智能时控开关可以根据用户需求设定开启和关闭时间，实现对电器设备的精确控制。

2.工作模式选择：智能时控开关支持六天工作制、五天工作制、三天工作制、每日相同、每日不同等多种工作模式，满足不同场景的需求。

3.校时功能：智能时控开关具有校时功能，可以随时调整时间，确保开关的准确性。

4.自动控制：智能时控开关可实现自动开启和关闭，降低人工操作的复杂度。

三、智能时控开关的操作方法1.校准时间：在按住时钟键的同时，分别按住校星期、校时、校分键，将时钟调到当前准确时间。

2.设定开启时间：按一下定时键，显示屏左下方出现1 开字样（表示第一次开启时间）。

然后按校星期选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按校时、校分键，输入所需开启的时间。

3.设定关闭时间：再按一下定时键，显示屏左下方出现1 关字样（表示第一次关闭时间），按校星期、校时、校分键，输入所需关闭的时间。

4.保存设置：设置完成后，按一下确认键，智能时控开关将保存所设定的时间和模式。

四、智能时控开关的应用场景智能时控开关广泛应用于各种工业和民用场景，如厂房、办公室、学校、医院等场所的照明、空调、热水器等电器设备的自动控制。

五、智能时控开关的注意事项1.在使用智能时控开关前，请仔细阅读说明书，了解开关的功能和使用方法。

2.智能时控开关在不使用时，请关闭电源，以确保安全。

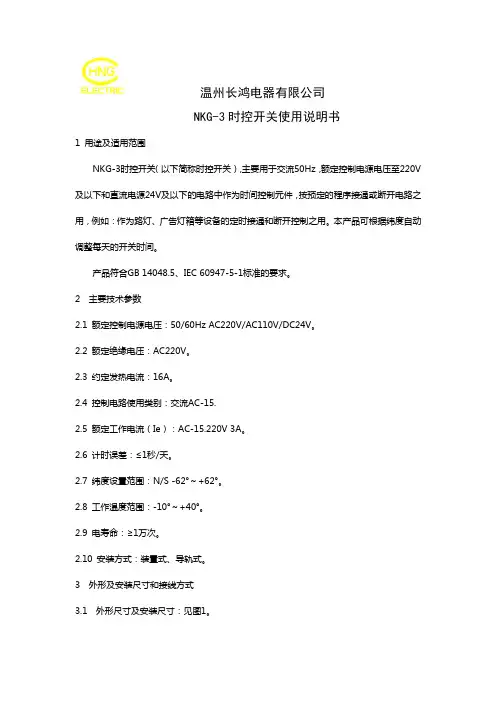

温州长鸿电器有限公司NKG-3时控开关使用说明书1 用途及适用范围NKG-3时控开关（以下简称时控开关），主要用于交流50Hz，额定控制电源电压至220V 及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用，例如：作为路灯、广告灯箱等设备的定时接通和断开控制之用。

本产品可根据纬度自动调整每天的开关时间。

产品符合GB 14048.5、IEC 60947-5-1标准的要求。

2 主要技术参数2.1 额定控制电源电压：50/60Hz AC220V/AC110V/DC24V。

2.2 额定绝缘电压：AC220V。

2.3 约定发热电流：16A。

2.4 控制电路使用类别：交流AC-15.2.5 额定工作电流（Ie）：AC-15.220V 3A。

2.6 计时误差：≤1秒/天。

2.7 纬度设置范围：N/S -62°～+62°。

2.8 工作温度范围：-10°～+40°。

2.9 电寿命：≥1万次。

2.10 安装方式：装置式、导轨式。

3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。

a) NKG-3 外形尺寸b) NKG-3 安装尺寸图1 NKG-3外形尺寸及安装尺寸3.2 接线方式3.2.1 直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。

3.2.2 单相扩容方式被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。

3.2.3 三相工作方式被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。

图2 单相直接控制接线图图3 单相扩容控制接线图（接触器线圈220V）图4 三相控制接线图（接触器线圈220V）图5 三相控制接线图（接触器线圈380V）4 设置与使用本产品的面板设有“MD（模式）”、“R（取消/恢复）”、“（移位）”、“（-）”、“（+）”五个按键，可相应调节日期（d）、纬度（“”）、小时（h）、分钟（min），在时钟状态下还可以设定秒（sec）。

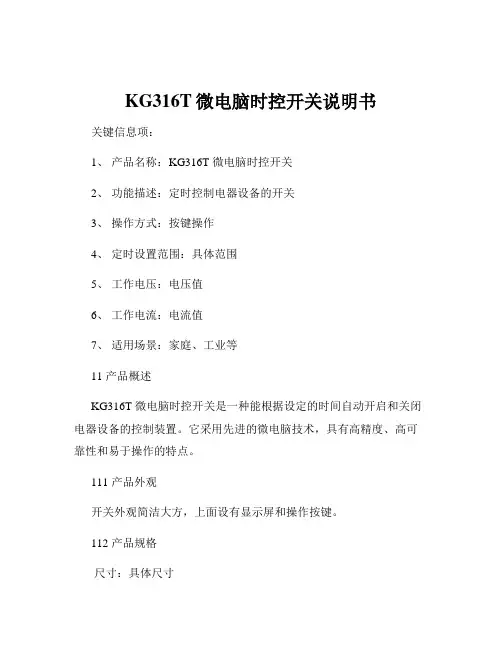

KG316T微电脑时控开关说明书关键信息项：1、产品名称：KG316T 微电脑时控开关2、功能描述：定时控制电器设备的开关3、操作方式：按键操作4、定时设置范围：具体范围5、工作电压：电压值6、工作电流：电流值7、适用场景：家庭、工业等11 产品概述KG316T 微电脑时控开关是一种能根据设定的时间自动开启和关闭电器设备的控制装置。

它采用先进的微电脑技术，具有高精度、高可靠性和易于操作的特点。

111 产品外观开关外观简洁大方，上面设有显示屏和操作按键。

112 产品规格尺寸：具体尺寸重量：具体重量12 功能特点精准定时：能够精确到分钟级的定时控制。

多组定时设置：可设置多组不同的开关时间。

循环定时：支持每日、每周等循环定时模式。

手动控制：在需要时可手动开启或关闭设备。

13 操作说明131 按键功能“时钟”键：用于设置当前时间。

“定时”键：进入定时设置模式。

“校时”、“校分”、“校星期”键：用于调整时间和星期。

“自动/手动”键：切换自动定时和手动控制模式。

132 时间设置按下“时钟”键，显示屏闪烁，通过“校时”、“校分”、“校星期”键设置当前准确时间。

133 定时设置按下“定时”键，进入第 1 组定时设置。

依次设置开启时间、关闭时间和星期模式。

重复按“定时”键，可设置多组定时。

14 定时模式141 每日模式每天按照相同的时间设置开启和关闭设备。

142 每周模式可根据每周不同的日期设置不同的定时时间。

15 工作状态显示显示屏会显示当前时间、定时组数、工作模式以及开关状态等信息。

16 安装与接线161 安装位置选择干燥、通风、无腐蚀性气体的场所安装。

162 接线方法按照开关上的标识，正确连接电源和被控电器设备的线路。

17 注意事项避免在高温、潮湿、强电磁干扰的环境中使用。

定期检查接线是否松动。

请勿自行拆卸或修理，如有故障请联系专业人员。

18 维护与保养定期清洁开关表面，保持整洁。

长时间不使用时，应关闭电源。
