电缆桥架安装规范及验收要求【最新版】

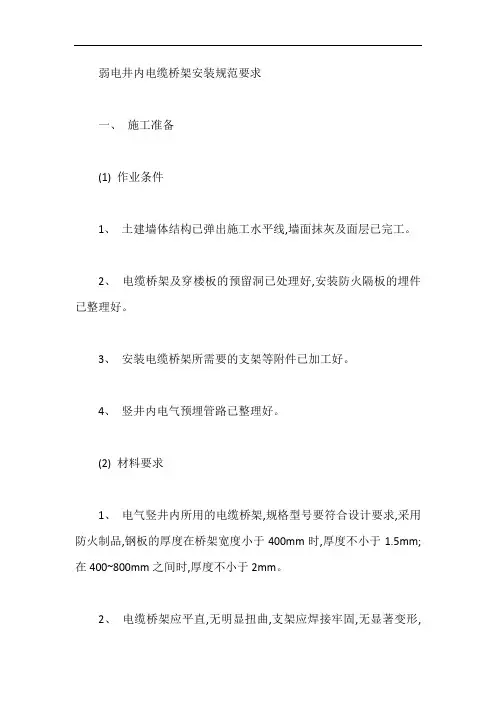

弱电井内电缆桥架安装规范要求一、施工准备(1) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(2) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(3) 主要机具活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定四、操作工艺(1)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。

3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整，直到上下垂直一至。

电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作，它负责承载和保护各种电缆，并将其有序地布置在建筑物内。

在进行电缆桥架安装之前，我们需要了解一些相关的要求和规范指导，以确保安装工作的质量和安全性。

下面是一些常见电缆桥架安装的要求和规范指导。

一、安全要求1. 安装人员要持有相关的安全操作证书，并且熟悉使用和操作相关设备的方法。

2. 在进行安装工作时，必须穿戴符合相关安全标准的个人防护装备，如安全帽、安全鞋、手套等。

3. 安装现场必须保持整洁，组织良好，避免杂物和其他危险物品的存在。

4. 在安装过程中，需要对用于悬挂电缆桥架的地方进行结构强度的评估，确保能够承受预计的电缆负载。

5. 安装过程中需要注意线缆的防护和绝缘，避免对电缆产生损坏。

二、安装步骤1. 在开始安装之前，应对相关施工区域进行勘测和记录，确保了解施工环境和现场条件。

2. 根据设计图纸确定电缆桥架的类型和尺寸，并准备相应的安装配件和工具。

3. 进行电缆桥架的预组装工作，包括连接和固定桥架支架、支撑、横杆等组件。

4. 将预组装好的电缆桥架运送到安装位置，并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。

5. 安装桥架支架和横杆，根据设计要求进行布置和固定。

6. 安装桥架的连接件、转角件和分支件，确保其安装牢固和连接可靠。

7. 安装电缆，将其有序地放置于桥架中，并通过固定装置进行固定和保护。

三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范，如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。

2. 安装过程中，应注意保持电缆桥架的垂直和水平度，确保其安装平整并符合设计要求。

3. 电缆桥架安装结束后，需进行验收和测试，确保各项功能和安全指标均满足规范要求。

4. 在进行电缆桥架安装时，应注意避开其他设备和管道，并留足安装和维修的空间。

电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

电缆桥架安装要求及规范指导电缆桥架是用于电缆敷设和保护的重要设施，安装的质量直接关系到电缆系统的稳定运行和使用寿命。

下面是电缆桥架安装的一些基本要求和规范指导。

1. 安全要求：电缆桥架的安装必须符合国家安全标准和相关规定。

在安装过程中，必须配备好安全设备和保护措施，如佩戴好安全帽、安全鞋，使用安全绳等。

同时，应做好现场交通指示和警示，确保施工区域安全。

2. 质量控制：安装过程中，必须严格执行相关质量控制标准。

首先，对电缆桥架的材料要求必须符合国家和行业的标准要求，如材质、强度等。

其次，进行施工前必须对安装环境进行清理，确保施工区域干净。

在安装过程中，要对每一步进行严格检查和记录，确保安装质量符合要求。

3. 安装方式：根据实际情况选择合适的安装方式，主要有悬挂式、铺设式和吊装式。

悬挂式是指将电缆桥架悬挂在建筑物支架或屋顶结构上，适用于较小跨度的场所。

铺设式是指将电缆桥架平铺在地面或壁面上，适用于较大跨度和较长路线的场所。

吊装式是指将电缆桥架用吊车或起重机进行安装，适用于无法铺设或悬挂的场所。

4. 安装步骤：a. 布置：在施工区域根据设计要求和施工图纸进行桥架布置和定位。

b. 安装支架：根据桥架的类型和安装方式，安装支架和固定件，并进行调整和固定。

c. 拼装桥架：按照设计要求和相关标准，将桥架进行拼装连接，确保连接紧固可靠。

d. 安装附件：安装桥架的附件，如进出线口、连接件、接地等。

e. 调整和整理：调整桥架的水平度和垂直度，保证整齐、美观。

f. 检查验收：对安装的桥架进行全面检查，确保安装质量符合要求。

5. 安装要点：a. 桥架间距要符合设计要求，一般为1.5-2.5米。

b. 桥架的高度应根据电缆的数量和类型确定，以保证电缆能够顺利敷设和维护。

c. 在铺设桥架时，应将电缆进行分类，保持电缆的整齐排列，便于日后的管理和维护。

d. 在桥架的转弯处和交叉口，应设置导向物，以保证电缆的顺利敷设和避免电缆悬空。

2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。

为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。

二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。

2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。

3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。

三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。

2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。

3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。

4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。

四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。

电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。

2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。

3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。

4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。

5、桥架的安装应设计预留一定的余量，便于调节和检修。

6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。

7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。

二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。

2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。

3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。

4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。

电缆桥架安装施工流程、规范、技术要求、验收标准（图文并茂详解）在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

目录01、一般规定 (3)02、施工准备 (5)03、施工工艺 (10)3.1、电缆桥架安装施工工艺 (10)3.2、桥架安装 (11)3.3 桥架的接地 (12)04、支吊架安装 (13)05、桥架安装 (14)06、托臂安装 (20)07、电缆桥架安装要求 (23)08、电缆桥架型式及品种的选择及铺设规范 (24)电缆桥架型式及品种的选择 (24)载荷等级的选择 (25)表面防护处理方式及材质的选择 (26)电缆桥架规格选择 (27)对于电缆桥架的支、吊架的配置 (28)防火 (28)拉挤玻璃钢电缆桥架的接地 (28)桥架系统设计内容 (29)安装 (29)设计要求 (29)载荷能力 (30)09、综合布线技术要求及工程验收标准 (31)01、一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。

为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。

下面是电缆桥架安装规范标准的主要内容。

1. 材料选择安装电缆桥架首先要选择合适的材料。

通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。

2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。

安装位置应避免与其他设备、管道等相互干扰。

3. 安装间距电缆桥架的安装间距应符合规定的标准。

一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。

4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。

连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。

5. 线缆敷设线缆敷设应遵循一定的原则和方法。

首先，要确保线缆整齐、平行，不携带其他杂物。

其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。

最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。

6. 安全防护电缆桥架的安装应给予足够的安全防护。

首先，安装位置应远离火源和易燃物。

其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。

最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。

总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。

只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。

同时，对于维护和管理电缆桥架也起到了重要的指导作用。

电缆桥架安装要求及规范指导
电缆桥架安装要求和规范指导主要包括以下几点：
1. 材料选择：选择合适的电缆桥架材料，如钢铝合金、镀锌钢板等，要求材料质量好，符合相关标准。

2. 安装位置：电缆桥架的安装位置要符合设计要求，保证电缆桥架的牢固性和稳定性。

根据实际场地条件，选择合适的安装方式，如吊装、嵌入墙壁等。

3. 安装间距：根据电缆桥架上走线的数量和电缆的直径，合理确定电缆桥架的安装间距，保证走线整齐、有序。

4. 连接方式：电缆桥架的连接方式要合理选择，如螺栓连接、焊接等，连接处要牢固可靠，不得出现松动和变形。

5. 悬挂和支撑：电缆桥架需要进行悬挂和支撑，要按照规范要求选择合适的支架、吊杆等悬挂和支撑设备，保证悬挂和支撑的牢固性和稳定性。

6. 电缆敷设：电缆桥架安装完成后，要按照设计要求进行电缆的敷设，电缆的敷设要整齐有序，保证电缆的安全性和可靠性。

7. 检查和验收：电缆桥架安装完成后，要进行检查和验收，检查是否符合规范要求，保证安装质量和安全性。

总之，电缆桥架的安装要求和规范指导就是为了保证电缆桥架的安装质量和功能，保证电缆的安全性和可靠性。

在安装过程
中，需要按照相关标准和规范进行操作，确保整个安装过程的合理性和安全性。

电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。

为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。

一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。

（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。

（3）明确电缆桥架的布线路径，制定详细的施工方案。

（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。

2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。

（2）选择合适的连接件，确保桥架的连接紧固可靠。

（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。

（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。

（5）安装完毕后进行整体检查，确保无遗漏或错误。

3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。

（2）保证电缆的安全系数，避免损坏或损坏电缆。

（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。

（4）保护电缆的表面，避免受潮、磨损或其他损坏。

4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。

（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。

（3）施工时禁止吸烟、使用明火等危险行为。

（4）施工过程中遵循电缆桥架的安全使用要求。

二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。

（2）电缆桥架的连接紧固可靠，无松脱和错位。

（3）桥架表面无明显划伤、变形和破损。

2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。

（2）桥架的布线路径和弯曲半径符合电缆的走向要求。

（3）桥架的水平和垂直间距均匀、合理。

3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。

（2）电缆与桥架之间的固定牢固，无松动和错位。

（3）电缆的保护措施到位，避免损坏和磨损。

电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。

2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。

3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。

4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。

5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。

6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。

7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。

8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。

总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。

在实际操作中，还需要根据具体情况和要求进行适当调整和处理。

电缆桥架验收规范电缆桥架是一种用于电缆敷设的金属或非金属装置，常用于建筑物、工厂、机房等场所。

为确保电缆敷设的质量和安全性，需要进行电缆桥架的验收。

下面是电缆桥架验收的规范。

一、验收前准备1. 确认施工单位的资质，包括从业人员的技术职称和相关证书。

2. 检查施工单位的施工计划和施工方案，确保其符合相关规范和要求。

3. 准备验收所需的工具和器材，例如测量工具、检测仪器等。

二、验收内容1. 桥架材料验收a. 对金属桥架材料进行外观检查，确保无锈蚀、变形、划痕等缺陷。

b. 对非金属桥架材料进行外观检查，确保无破裂、变形、脱落等缺陷。

c. 检查桥架材料的型号和规格是否与设计要求一致。

d. 对金属桥架材料进行材质检测，确保符合国家标准。

2. 安装质量验收a. 检查桥架的安装位置和布置是否符合设计要求。

b. 检查桥架的固定方式和连接件是否牢固可靠。

c. 检查桥架的支撑辅助结构是否牢固稳定。

d. 检查桥架的弯曲半径是否符合规范要求。

e. 检查桥架的表面处理和防腐措施是否到位。

3. 电缆敷设验收a. 检查电缆敷设的线路、颜色和标识是否与设计要求一致。

b. 检查电缆的敷设方式和布线是否符合规范要求。

c. 检查电缆的弯曲半径是否符合规范要求。

d. 检查电缆的固定方式和卡夹是否牢固可靠。

e. 检查电缆的接地和绝缘措施是否到位。

4. 安全性能验收a. 检查桥架的承重能力是否符合设计要求。

b. 检查桥架的防火性能是否符合规范要求。

c. 检查桥架的电磁兼容性能是否符合规范要求。

d. 检查桥架的防护性能是否符合规范要求。

三、验收记录1. 对于合格项，应做好验收记录，包括安装日期、检查人员和检查结果等信息。

2. 对于不合格项，应提出整改要求，并要求施工单位在一定期限内完成整改。

3. 对于未完成整改或整改结果不合格的情况，应暂停验收并重新安排验收时间。

四、验收后工作1. 完成验收报告，包括桥架的设计、安装、敷设等信息，并对验收结果进行评估。

电缆桥架安装要求及规范目录 - 1. 引言 - 2. 安装要求 - 2.1. 桥架材料 - 2.2. 安装前准备 - 2.3. 安装步骤 - 3. 安装规范 - 3.1. 弯曲半径 - 3.2. 桥架间距 - 3.3. 纵向承载力 - 3.4. 水平间隔 - 4. 总结1. 引言电缆桥架是一种用于安装和支持电缆的装置，常用于建筑、工业设施等场所。

正确的安装电缆桥架可以确保电缆的稳定、安全地传输，避免线路故障和意外事故的发生。

本文将介绍电缆桥架的安装要求和规范，帮助读者了解并正确安装电缆桥架。

2. 安装要求2.1. 桥架材料电缆桥架通常采用金属材料制成，如镀锌钢、不锈钢等。

安装时应选择质量可靠、耐腐蚀的桥架材料，以确保其使用寿命和安全性能。

2.2. 安装前准备在安装电缆桥架之前，需要进行一些准备工作，包括：•清理安装区域，确保没有障碍物和杂物；•确定桥架的安装位置和走向，绘制安装图纸；•检查桥架材料是否完好，并清理桥架表面的污垢。

2.3. 安装步骤1.根据安装图纸确定桥架的位置和走向，并在墙壁或天花板上标出安装点。

2.使用电钻等工具在安装点上钻孔，然后安装膨胀螺栓或其他固定件。

3.将桥架的支架或支撑件安装在固定件上，并确保支架与墙壁或天花板之间的间隙均匀。

4.将桥架的主梁或侧梁与支架或支撑件连接，使用螺栓或焊接等方式固定。

5.根据需要，在主梁或侧梁上安装横梁或四方管，以增加桥架的强度和稳定性。

6.安装完成后，检查桥架的安装情况，确保固定牢固、无松动，并对整个桥架进行清理。

3. 安装规范3.1. 弯曲半径在安装电缆桥架时，应遵循以下弯曲半径规范：•对于金属电缆，弯曲半径不应小于电缆直径的 6 倍；•对于光纤电缆，弯曲半径不应小于电缆直径的 10 倍。

3.2. 桥架间距桥架的横向间距应根据电缆的直径和重量来确定。

一般情况下，桥架的间距不应超过电缆直径的 50%。

对于较重的电缆，应减小桥架的间距以增加承载能力。

电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。

2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。

3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。

4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。

5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。

6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。

7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。

8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。

9、桥架的安装完毕后，应对电缆桥架的安装进行检查。

电缆桥架的验收规范篇一：桥架验收规范桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。

2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。

三、电缆桥架安装应符合以下规定：1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。

电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。

4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定：与管道的最小净距（m）6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

四、桥架内电缆敷设应符合下列规定：1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm）五、电缆的首端、尾端和分支处应设标志牌。

篇二：电缆桥架施工要求及规范电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。

为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。

下面就为您详细介绍一下电缆桥架安装的要求和规范指导。

一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。

对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。

2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。

另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。

3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。

另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。

4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。

在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。

5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。

接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。

6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。

另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。

二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。

2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。

电缆桥架安装标准图文电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。

（一）材料标准：1、电缆桥架必须有国家强制安全认证“CCC”标志，有出厂合格证，材质证明。

2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀，良好，无表皮剥落，外观质量好。

3、电缆桥架应符合下列规定：（1）表面光洁无毛刺。

（2）适应使用环境耐久稳固。

（3）满足所需的承载能力。

（4）符合工程防火要求。

4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。

（2）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。

5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求，且符合下列规定：（1）有可能暂时上人时，按900牛的附加集中荷载计。

（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响。

6、电缆桥架的组成结构，应满足强度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。

（2）桥架在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200，对铝合金不宜大于1/300。

（3）钢制托臂在允许承载下的偏斜与臂长的比值，不宜大于1/100。

（二）施工条件：1、电缆桥架安装按已批准的设计进行施工。

2、与桥架安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范。

3、电缆沟、竖井等处的地坪及抹面工作结束，施工临时设施，模板及建筑垃圾等清理干净，施工道路通畅，盖板齐全。

4、室内、配电小井粉刷装饰完毕，顶板和墙壁粉刷完并验收合格。

5、电缆桥架安装用的附件，应采用热镀锌制品，自制吊杆支架必须涂防锈漆两道。

6、电缆桥架安装后，抹灰和粉刷不再施工（修补除外）。

7、施工中的安全技术措施，应事先制定到位。

（三）工具配置：冲击电钻、钻头、手锤、手钳、尖嘴钳、活搬手、十字螺丝刀、平口螺丝刀、划线粉袋、卷尺。

电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。

以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。

安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。

2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。

3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。

通常情况下，较重的电缆需要更小的支架间距。

4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。

安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。

5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。

电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。

6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。

7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。

此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。

建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。

电缆桥架安装要求及规范电缆桥架是一种用于支撑和保护电缆的结构，它在建筑物内部和室外安装，并能提供良好的电缆布线环境。

为确保电缆桥架的安装质量和性能，以下是电缆桥架的安装要求及规范。

1. 设计前的准备工作在进行电缆桥架安装之前，应进行细致的设计，并充分考虑以下因素：- 电缆的数量、类型以及电流负载；- 安装环境，包括室内、室外、干燥、潮湿、高温、低温等条件；- 承重要求，包括电缆重量以及附加载荷（如风荷载）；- 安全要求，包括避免火灾、爆炸、电磁干扰等。

2. 材料选择选用符合国家标准的电缆桥架材料，并根据实际情况选择适当的材料规格和防腐处理方式。

常用的电缆桥架材料包括：钢板、铝合金、FRP（玻璃纤维增强塑料）等。

3. 安装步骤（1）确定安装位置：根据设计要求和实际情况，确定电缆桥架的安装位置。

（2）安装支架：在墙壁、吊顶或地面上安装支架，确保支架结构牢固可靠。

（3）安装横梁：将横梁固定在支架上，确保横梁与支架之间的连接牢固。

（4）安装龙骨：将龙骨固定在横梁上，形成电缆桥架的骨架结构。

（5）安装电缆托盘：将电缆托盘放置在龙骨上，根据需要进行切割和连接。

（6）连接件安装：使用适当的连接件将电缆托盘连接在一起，确保连接牢固可靠。

（7）接地处理：根据要求进行接地处理，确保电缆桥架的安全使用。

4. 安装注意事项（1）安装位置要合理，不得遮挡其他设备或影响工作通道。

（2）电缆桥架的安装应符合施工图纸和设计要求。

（3）安装过程中，应注意保护电缆桥架的表面不被损坏，避免腐蚀。

（4）安装完成后，应进行检查和试验，确保安装质量符合要求。

（5）安装人员应具有相关的专业知识和操作技能，严格按照安装规范进行作业。

5. 相关规范及标准在电缆桥架的安装过程中，需要参考相关的规范和标准，包括但不限于以下内容：- "电缆桥架设计规范"- "建筑电气工程电缆敷设与桥架安装规范"- "电缆桥架施工及验收规范"- "电线电缆安装与维护规范"总结：电缆桥架的安装要求及规范非常重要，它关系到电缆布线的质量和电力系统的可靠运行。
