电缆桥架材料验收标准精编版

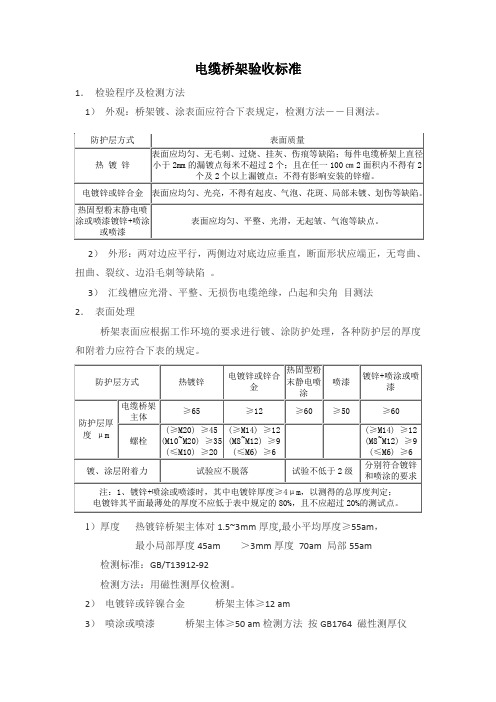

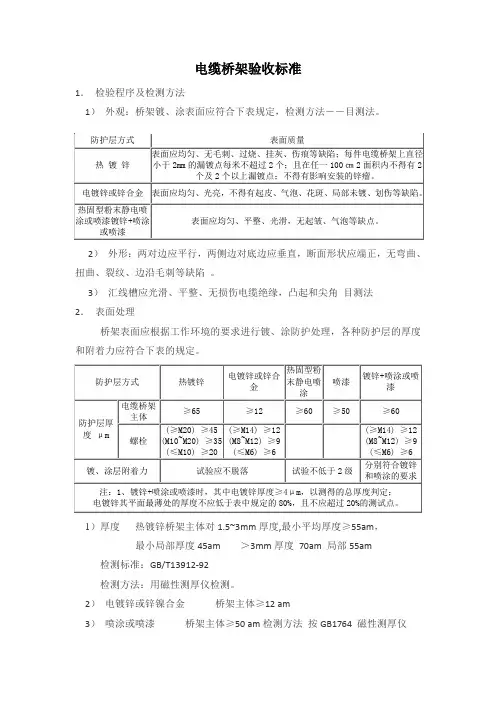

电缆桥架验收标准1．检验程序及检测方法1）外观：桥架镀、涂表面应符合下表规定，检测方法――目测法。

2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。

3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法2．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定。

21）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm厚度70am 局部55am 检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。

2）电镀锌或锌镍合金桥架主体≥12 am3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落5）电镀锌和锌合金按标准试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。

3．光泽度防护处理的表面光泽应不低于60%。

检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。

4．耐盐雾性表面防护层应具有下表中规定的3级耐盐雾性。

5．制造精度1）桥架的长度极限偏差当长度≤2米时，极限偏差为±2mm，当长度＞2mm时，极限偏差±4mm2）桥架的宽度极限偏差当宽度＞400mm时，极限偏差为±4mm，当宽度≤400mm时，极限偏差为±3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。

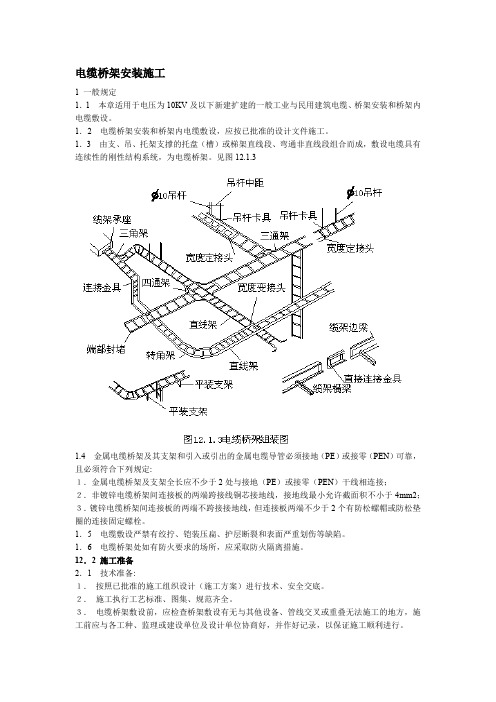

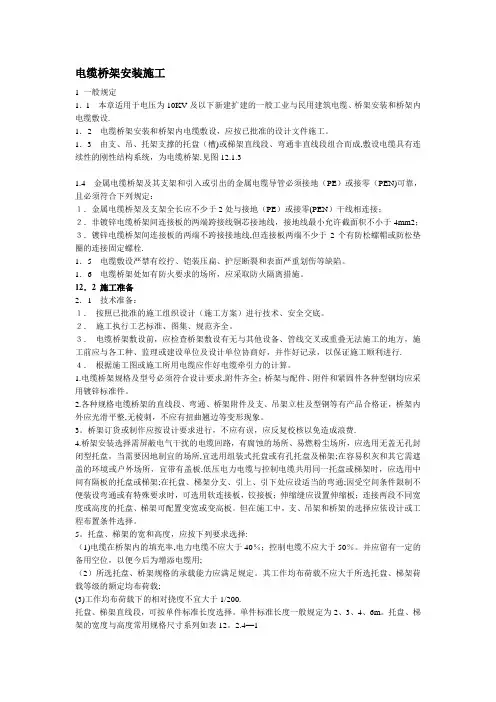

电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

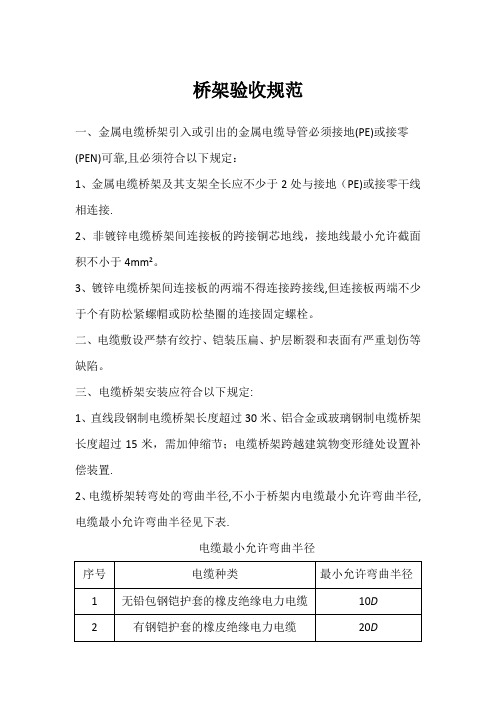

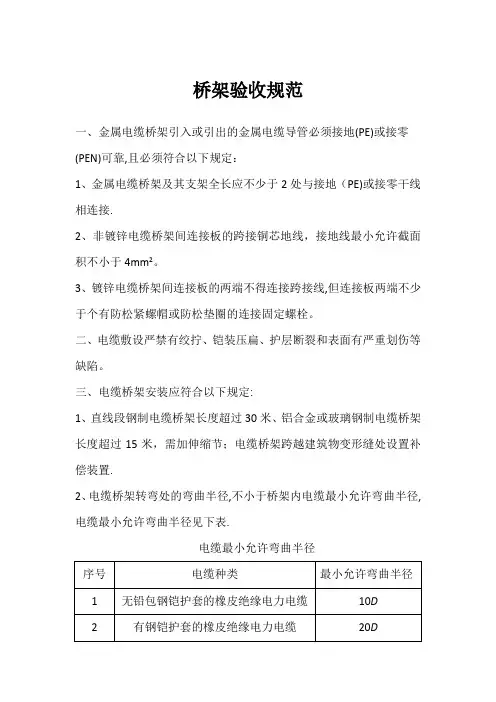

桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。

2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。

三、电缆桥架安装应符合以下规定：1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。

电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。

4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定：与管道的最小净距（m）6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

四、桥架内电缆敷设应符合下列规定：1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm）五、电缆的首端、尾端和分支处应设标志牌。

电缆桥架验收要求电缆桥架的连接件和附件质量应符合现行的有关技术标准（可草考CECS31-2006 钢制电缆桥架工程设计规范），桥架的规格﹑色标﹑支吊跨距﹑防腐要求应符合设计要求，并满足十余年要求。

电缆桥架架设应满足防盗，防腐﹑防火﹑防水﹑放热等相关要求，同时也应考虑桥架﹑桥架内电缆敷设施工、运行维护要求。

1.电缆桥架设置在专用电缆通道上（内），运行维护要求同地下管沟电缆通道。

所有桥架巡视、检修、维护通道应开放，不应遮盖阻挡。

2.电缆桥架应单层敷设，并应根据电缆的价格、数量、电缆在桥架内所占的容积率以及预留备用空间来设计电缆桥架的尺寸。

通长电缆在桥架内所占的容积率不应超过桥架整体容积率的50%，以满足电缆安全运行的要求。

预留备用空间不应小于桥架内电缆所占空间的20%。

3.电缆桥架均应采用不锈钢（302及以上），桥架宽度宜控制在200~800mm之间，对无法满足要求的桥架应得到相应设计单位及运行单位的确认。

其厚度为桥架宽度为400~800mm的应为2.0mm,，小于400mm应为1.5mm,小于800mm的为2.5mm。

4.当直线段经书桥架超过30m时，应留有不小于20mm的伸缩缝，其连接应采用伸缩连接板，电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。

5.电缆桥架的所有指甲均采用热镀锌材料，且安装应牢固，应满足敷设电缆后的强度及荷重的要求。

水平桥架的吊架、垂直竖井内的支架密度不宜过大，应考虑强度和荷重要求，一般为1500mm；垂直桥架内应设置固定电缆的支架，支架之间距离不应大于1500mm，且配置足够的电缆固定卡具。

垂直桥架内还应设置防火封堵的支撑横档，数量为每楼层设置一个，位置距离地面150~200mm。

6.电缆桥架的转外处的转弯半径，不应小于桥架电缆最小允许转弯半径的最大值。

7.电缆桥架全长及金属构件均应良好接地，接地点应有明确的接地符号标识，一般不宜少于2个，桥架伸缩缝连接处应采用软铜线连接；在有些特殊场合应考虑软铜线的防盗措施。

桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地（PE)或接零干线相连接.2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不得连接跨接线,但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。

三、电缆桥架安装应符合以下规定:1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置.2、电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见下表.电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。

4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧;当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时,与管道的最小净距，符合下列规定：与管道的最小净距（m)6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施;7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时,选用螺栓适配,连接紧固，防松零件齐全.四、桥架内电缆敷设应符合下列规定:1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm)五、电缆的首端、尾端和分支处应设标志牌。

电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

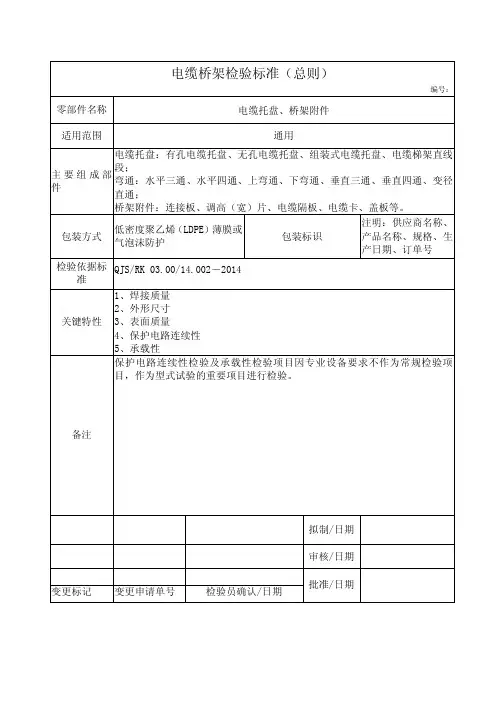

电缆桥架检验标准（总则）编号： 零部件名称 电缆托盘、桥架附件适用范围 通用主要组成部件 电缆托盘：有孔电缆托盘、无孔电缆托盘、组装式电缆托盘、电缆梯架直线段；弯通：水平三通、水平四通、上弯通、下弯通、垂直三通、垂直四通、变径直通；桥架附件：连接板、调高（宽）片、电缆隔板、电缆卡、盖板等。

包装方式 低密度聚乙烯（LDPE）薄膜或气泡沫防护包装标识注明：供应商名称、产品名称、规格、生产日期、订单号检验依据标准QJS/RK 03.00/14.002－2014关键特性 1、焊接质量2、外形尺寸3、表面质量4、保护电路连续性5、承载性备注 保护电路连续性检验及承载性检验项目因专业设备要求不作为常规检验项目，作为型式试验的重要项目进行检验。

拟制/日期审核/日期批准/日期变更标记 变更申请单号 检验员确认/日期电缆桥架检验标准编号： 操作步骤 检验项目 检测设备 详细操作方法及内容 标准要求、注意事项 备注第1步 资料审查供应商需提供资料：1、《供应商自检报告》； a、《供应商自检报告》应包括本检验标准的5-13、15、16项内容。

第2步 标准确认 标准齐套性：2、是否有该型号的受控图纸（带图加工）；3、是否有检验标准，标准是否为最新版本；b、图纸受控版本；c、检验标准为受控、最新版本；d、受控图纸、检验标准，缺一项时反馈SQE。

第3步 抽样方案4、抽样方案：抽检（表面质量、焊接质量、结构尺寸）；抽样方案：一般检验水平Ⅱ； 抽样方案按照《外购件质量管理规定》第4步 包装 目测 5、核对产品外包装上是否贴有物料标识；标识信息是否与送货单上的规格、物料号相同，并确认标识格式是否符合公司规定；6、应有避免强烈碰撞和避免直接淋雨、雪的措施，裸件运输时桥架之间的空间应有相应的衬垫物；e、如标识信息与送检信息不符，则判定为不合格并反馈采购经理。

f、如标识格式不符公司规定，则判定不合格并反馈采购经理。

g、如外包装不合格，则需根据外包装不合格严重性、物料所需储存时间、物料安装地点，物料是否需要转储等信息，反馈SQE判定。

桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。

2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。

三、电缆桥架安装应符合以下规定：1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。

电缆最小允许弯曲半径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。

4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定：与管道的最小净距（m）6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

四、桥架内电缆敷设应符合下列规定：1、大于45o倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定：电缆固定点的间距（mm）五、电缆的首端、尾端和分支处应设标志牌。

电缆桥架验收规范电缆桥架是一种用于电缆敷设的金属或非金属装置，常用于建筑物、工厂、机房等场所。

为确保电缆敷设的质量和安全性，需要进行电缆桥架的验收。

下面是电缆桥架验收的规范。

一、验收前准备1. 确认施工单位的资质，包括从业人员的技术职称和相关证书。

2. 检查施工单位的施工计划和施工方案，确保其符合相关规范和要求。

3. 准备验收所需的工具和器材，例如测量工具、检测仪器等。

二、验收内容1. 桥架材料验收a. 对金属桥架材料进行外观检查，确保无锈蚀、变形、划痕等缺陷。

b. 对非金属桥架材料进行外观检查，确保无破裂、变形、脱落等缺陷。

c. 检查桥架材料的型号和规格是否与设计要求一致。

d. 对金属桥架材料进行材质检测，确保符合国家标准。

2. 安装质量验收a. 检查桥架的安装位置和布置是否符合设计要求。

b. 检查桥架的固定方式和连接件是否牢固可靠。

c. 检查桥架的支撑辅助结构是否牢固稳定。

d. 检查桥架的弯曲半径是否符合规范要求。

e. 检查桥架的表面处理和防腐措施是否到位。

3. 电缆敷设验收a. 检查电缆敷设的线路、颜色和标识是否与设计要求一致。

b. 检查电缆的敷设方式和布线是否符合规范要求。

c. 检查电缆的弯曲半径是否符合规范要求。

d. 检查电缆的固定方式和卡夹是否牢固可靠。

e. 检查电缆的接地和绝缘措施是否到位。

4. 安全性能验收a. 检查桥架的承重能力是否符合设计要求。

b. 检查桥架的防火性能是否符合规范要求。

c. 检查桥架的电磁兼容性能是否符合规范要求。

d. 检查桥架的防护性能是否符合规范要求。

三、验收记录1. 对于合格项，应做好验收记录，包括安装日期、检查人员和检查结果等信息。

2. 对于不合格项，应提出整改要求，并要求施工单位在一定期限内完成整改。

3. 对于未完成整改或整改结果不合格的情况，应暂停验收并重新安排验收时间。

四、验收后工作1. 完成验收报告，包括桥架的设计、安装、敷设等信息，并对验收结果进行评估。

电缆桥架验收标准1 .检验程序及检测方法1）外观：桥架镀、涂表面应符合下表规定，检测方法一一目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。

3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法2. 表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定注：1、镀锌+喷涂或喷漆时，其中电镀锌厚度》卩m,以测得的总厚度判定；2、电镀锌其平面最薄处的厚度不应低于表中规定的80%且不应超过20%勺测试点。

1）厚度热镀锌桥架主体对1.5~3mm厚度，最小平均厚度》55am,最小局部厚度45am > 3mm厚度70am局部55am检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。

2）电镀锌或锌镍合金桥架主体》12 am3）喷涂或喷漆桥架主体》50 am检测方法按GB1764磁性测厚仪4）附着力一一镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落5）电镀锌和锌合金按标准试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。

3. 光泽度防护处理的表面光泽应不低于 60%。

检测方法：按GB1743油膜光泽度测定法，用光泽度仪测量数字直接显示。

4. 耐盐雾性表面防护层应具有下表中规定的 3级耐盐雾性。

5.制造精度1）桥架的长度极限偏差当长度w 2米时，极限偏差为土 2mm,当长度＞ 2mm时，极限偏差土 4mm2）桥架的宽度极限偏差当宽度〉400mm时，极限偏差为土 4mm，当宽度w400mm时，极限偏差为土 3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于 8mm电镀锌和喷漆，防护处理平面度允差每米不大于 4mm4）托臂自由状态时垂直高度允差为上翘 1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7 •接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
