全自动变比测试仪使用注意事项

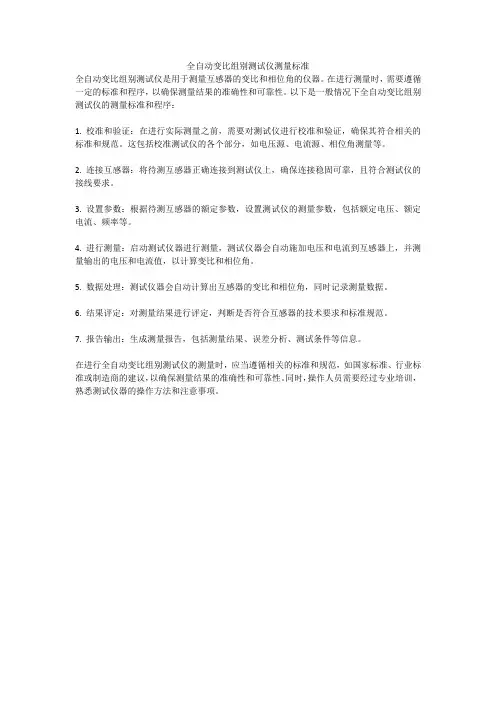

全自动变比组别测试仪测量标准
全自动变比组别测试仪是用于测量互感器的变比和相位角的仪器。

在进行测量时，需要遵循一定的标准和程序，以确保测量结果的准确性和可靠性。

以下是一般情况下全自动变比组别测试仪的测量标准和程序：
1. 校准和验证：在进行实际测量之前，需要对测试仪进行校准和验证，确保其符合相关的标准和规范。

这包括校准测试仪的各个部分，如电压源、电流源、相位角测量等。

2. 连接互感器：将待测互感器正确连接到测试仪上，确保连接稳固可靠，且符合测试仪的接线要求。

3. 设置参数：根据待测互感器的额定参数，设置测试仪的测量参数，包括额定电压、额定电流、频率等。

4. 进行测量：启动测试仪器进行测量，测试仪器会自动施加电压和电流到互感器上，并测量输出的电压和电流值，以计算变比和相位角。

5. 数据处理：测试仪器会自动计算出互感器的变比和相位角，同时记录测量数据。

6. 结果评定：对测量结果进行评定，判断是否符合互感器的技术要求和标准规范。

7. 报告输出：生成测量报告，包括测量结果、误差分析、测试条件等信息。

在进行全自动变比组别测试仪的测量时，应当遵循相关的标准和规范，如国家标准、行业标准或制造商的建议，以确保测量结果的准确性和可靠性。

同时，操作人员需要经过专业培训，熟悉测试仪器的操作方法和注意事项。

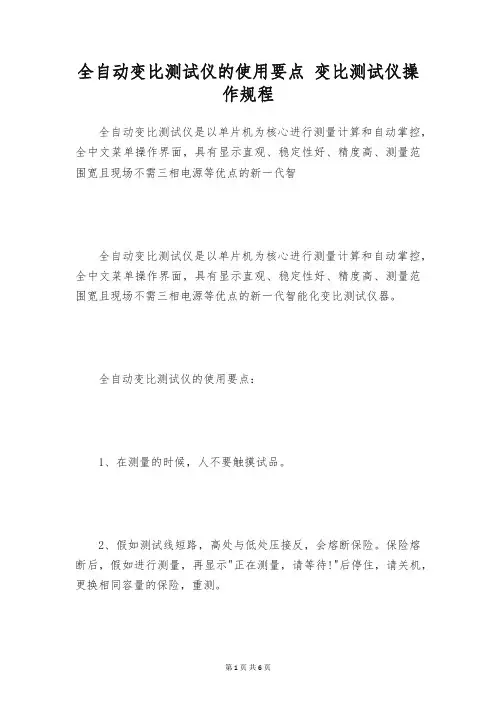

全自动变比测试仪的使用要点变比测试仪操作规程全自动变比测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智全自动变比测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

全自动变比测试仪的使用要点：1、在测量的时候，人不要触摸试品。

2、假如测试线短路，高处与低处压接反，会熔断保险。

保险熔断后，假如进行测量，再显示"正在测量，请等待!"后停住，请关机，更换相同容量的保险，重测。

3、连线要保持接触良好，仪器应良好接地。

4、仪器的工作场所应阔别强电场,强磁场,高频设备。

供电电源干扰越小越好，宜选用照明线，假如电源干扰还是较大，可以由交流净化电源给仪器供电，交流净化电源的容量大于200VA即可。

5、仪器工作时,假如显现液晶屏显示紊乱,按全部按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

6、假如显示器没有字符显示，或颜色很淡，请调整亮度电位器至合适位置。

7、应存放在干燥通风处。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

有关变比测试仪的使用注意事项变比测试仪是一种常用的检测仪器，具有性能稳定、使用快捷、牢靠性高、维护简便等优点。

变比测试仪的性能特点：1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、便利。

全自动比表面积测定仪操作规程范本1. 仪器概述全自动比表面积测定仪是一种用于测定固体材料表面积的高精度仪器。

该仪器通过气体吸附法测量样品的比表面积，可广泛应用于材料科学、化学、催化等领域。

2. 安全操作2.1 在使用前检查设备是否正常，严禁使用有故障的仪器。

2.2 使用全自动比表面积测定仪时，必须戴上防护眼镜和手套，以确保安全操作。

2.3 使用仪器时，应注意避免样品溶液溅出，切勿接触皮肤和眼睛。

3. 仪器准备3.1 打开仪器电源，并确保仪器处于正常工作状态。

3.2 检查仪器中的各个部件是否安装正确，仪器是否连接稳定。

3.3 准备好所需试剂和样品，并确保其质量以及有效期。

4. 样品准备4.1 根据实验要求，按照粉末或块状样品的不同要求进行样品处理，如研磨、抛光等。

4.2 将处理后的样品称取适量，精确记录其质量。

5. 仪器操作5.1 将样品放入全自动比表面积测定仪中，并将仪器盖子盖好。

5.2 打开仪器的电源开关，启动仪器的工作程序。

5.3 按照仪器的操作界面提示，设定所需的实验参数，如温度、压力等。

5.4 点击开始按钮，启动仪器的测试程序。

6. 数据处理6.1 根据仪器显示的结果，记录下样品的比表面积数值。

6.2 计算样品的平均比表面积，并将结果进行记录。

6.3 将实验结果与标准值进行比较，评估样品的性能。

7. 仪器维护7.1 使用完全自动比表面积测定仪后，及时清洁仪器的各个部件。

7.2 检查仪器的电源电压和电流是否正常，若发现异常应立即停止使用并进行修理。

7.3 长期不使用仪器时，应将其放置在干燥、清洁的环境中。

8. 故障排除8.1 若全自动比表面积测定仪出现故障或异常情况，应立即停止使用并通知专业维修人员。

8.2 在等待维修期间，不得随意拆卸仪器，以免造成更大的损坏。

9. 结束操作9.1 结束全自动比表面积测定仪的测试程序，关闭仪器的电源开关。

9.2 清理仪器的工作台面和各个部件，保持仪器的整洁。

全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多接受QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

变压器全自动变比组别测试仪使用说明1、试品接线：（1）变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。

若试品无中性点则黑色线夹悬空不接。

若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。

注：测“Z”型变压器时，必需将“组别设置”为：“Z” ；将“相别设置”为：“y”在设置“联结组号”。

（2）注意：高压侧引线与低压侧引线要对应好。

严禁接反!（3）插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。

2、变压器变比组别测试仪菜单选择：（1）在开机，复位或测量完毕按“F4”键后，屏幕显现主菜单按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。

A、组别设置：进入此功能菜单，可对变压器的各种联接方式进行选择、设置。

B、相别设置：进入此功能可对变压器类别进行设置。

既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。

C、参数设置：进入此功能可依据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。

变比极性综合测试仪注意事项和简单故障前言变比极性综合测试仪是一种测试变压器和互感器的仪器，广泛应用于变电站和电力行业。

在使用变比极性综合测试仪时，需要注意一些问题，以保证测试结果的准确性和安全性。

本文将为您介绍使用变比极性综合测试仪时需要注意的事项和简单的故障排除方法。

注意事项1.选择合适的测试方法变比极性综合测试仪有三种测试方法，分别是短路测量法、开路测量法和变比测试法。

在进行测试前，需根据被测变压器或互感器的情况选择合适的测试方法。

2.确认测试电源变比极性综合测试仪需要接通电源才能正常工作，因此在使用前需确认测试电源是否正常。

3.正确连接测试线路测试线路的连接方式直接影响测试结果的准确性，应根据测试方法按照正确的图示连接线路。

4.确认测试仪器显示结果在进行测试时，需要密切关注测试仪器的显示结果，确保测试结果合理。

5.保持测试安全在测试过程中，应注意保持测试仪器和测试现场的安全。

禁止在测试时用手接触电缆和绝缘材料，避免意外事故发生。

简单故障排除方法1.电源故障当变比极性综合测试仪无法正常启动时，可能是电源故障。

此时需检查测试电源的供电情况和仪器电源线路是否接触良好。

2.连接故障当测试结果异常时，可能是测试线路连接不良所致。

此时需检查测试线路接口是否清洁和松动情况，以及测试线路是否接反。

3.零电流测试量异常当进行零电流测试时，测试结果异常可能是因为被测变压器或互感器存在故障，如匝间、短路等情况。

4.线圈电阻测试量异常当进行线圈电阻测试时，测试结果异常可能是因为被测变压器或互感器有线路接触不好或有线圈开路的情况。

以上是变比极性综合测试仪使用注意事项和简单故障排除方法的介绍。

使用变比极性综合测试仪需要技术水平高，以免出现误操作，影响测试结果和人身安全。

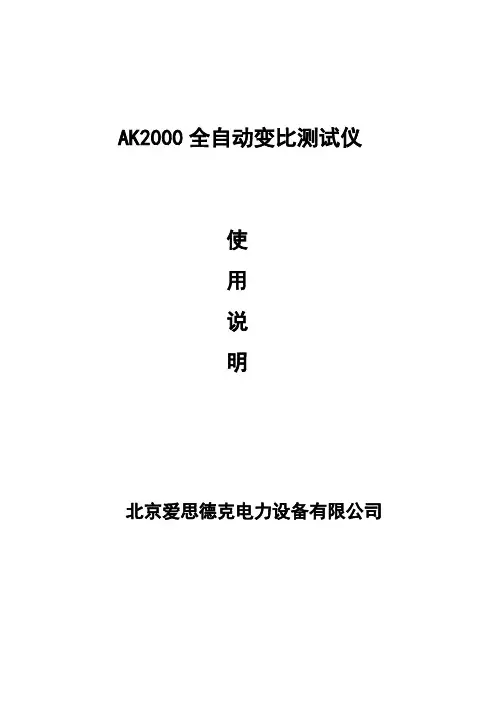

AK2000全自动变比测试仪使用说明书北京爱思德克电力设备有限公司目录1.概述 (2)2.接线及注意事项 (2)3.主要功能与特点 (2)4.主要技术指标 (3)5.按键设置 (3)6.操作方法 (3)7.售后服务 (6)AK2000全自动变比测试仪一、概述：AK2000全自动变比测试仪功能设置和技术指标等方面都有不同程度的改进提高，该仪器电路设计精巧，思路独特，使得其性能优越，功能完善，体积小，重量轻。

该仪器内部采用电子式标准互感器作为测量基准，保证测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。

AK2000——变比测试新观念！！！二、接线及注意事项：1．使用仪器时请按本使用说明书接线和操作。

2．接地端子或电源线中的接地端应就近可靠接地。

3．接线时请注意高压侧和低压侧引线不能接反。

4．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、O接线端，低压侧有黄、绿、红、黑四色测试线分别对应变压器的a、b、c、o接线端，不要接错。

对于没有中性点引出的变压器，相应的黑色测试线悬空即可。

对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试夹。

5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可使用组别分析或自动测量功能。

6．在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器，“Z-型”变指ZN/y 或ZN/d联接组变压器，菜单选择和被测变压器必须一致。

7．若不输入额定变比，测试结果只显示被测变比值，不显示误差。

8．本机组别分析功能可显示高低压侧绕组接线方式和组别标号，在变压器内部剩磁严重的情况下有可能导致接线方式判断错误，但不影响组别标号，也不影响变比和误差的测量结果及本机其它功能。

9．对于高低压侧相位差不是30°整数倍的Z-型变压器及其它特种变压器，可向我公司提出特殊要求。

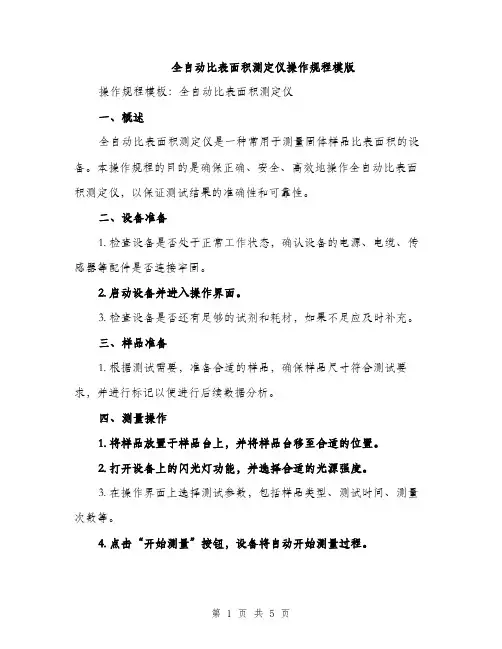

全自动比表面积测定仪操作规程模版操作规程模板：全自动比表面积测定仪一、概述全自动比表面积测定仪是一种常用于测量固体样品比表面积的设备。

本操作规程的目的是确保正确、安全、高效地操作全自动比表面积测定仪，以保证测试结果的准确性和可靠性。

二、设备准备1. 检查设备是否处于正常工作状态，确认设备的电源、电缆、传感器等配件是否连接牢固。

2. 启动设备并进入操作界面。

3. 检查设备是否还有足够的试剂和耗材，如果不足应及时补充。

三、样品准备1. 根据测试需要，准备合适的样品，确保样品尺寸符合测试要求，并进行标记以便进行后续数据分析。

四、测量操作1. 将样品放置于样品台上，并将样品台移至合适的位置。

2. 打开设备上的闪光灯功能，并选择合适的光源强度。

3. 在操作界面上选择测试参数，包括样品类型、测试时间、测量次数等。

4. 点击“开始测量”按钮，设备将自动开始测量过程。

5. 在测量过程中，根据需要可以通过操作界面上的按钮进行参数调整和操作控制。

6. 测量结束后，设备将自动停止，并将测试数据保存在设备内部存储器中。

五、数据处理1. 从设备存储器中导出测试数据至计算机或其他存储介质。

2. 使用合适的数据处理软件进行数据分析，计算样品的比表面积。

六、设备维护1. 测量结束后，关闭设备并切断电源。

2. 清理设备内外的灰尘和污垢。

3. 定期检查设备的传感器和配件是否正常工作，如有异常及时送修或更换。

七、安全注意事项1. 在操作设备时，应戴上适当的个人防护装备，如手套、口罩等。

2. 禁止将有损伤或破损的样品投入设备进行测量。

3. 在设备操作过程中，不得随意触摸设备内部部件或开关，以免引发设备故障或人身伤害。

4. 使用过程中如有异常情况，应立即停止操作并向相关工作人员报告。

八、附录1. 完整的设备使用说明书。

2. 设备维护记录表。

以上是全自动比表面积测定仪操作规程的模版，根据实际情况可以进行适当修改和调整。

请根据具体设备和使用需求进行操作指导的编写。

全自动检测仪安全操作及保养规程为确保全自动检测仪的正常运行，保障操作人员的安全，本文将介绍全自动检测仪的安全操作及保养规程。

安全操作规程1. 前置准备1.1 准备工具和材料在进行操作前需准备好必要的工具和材料，包括：•手套、口罩、护目镜等防护装备•清洁布、棉签等清洁工具•操作手册、说明书等文献资料1.2 检查检测仪状态在启动检测仪前，应检查检测仪的状态，确保无异常情况，包括：•确保外部接口清洁，没有尘土和杂物•检查传感器、监测仪器等是否正常工作•确认检测仪连接的电线、仪器是否妥善2. 操作注意事项2.1 遵循操作流程在操作检测仪时，应遵循操作流程，按照操作手册、说明书等文献资料进行操作。

2.2 操作前检查电源插头操作前应检查电源插头，确认插头连接牢固，没有松动现象。

2.3 操作前禁止吸烟、饮食等行为操作前严禁吸烟、饮食等行为，以免引起火灾及污染样品。

2.4 操作前检查样品纯度操作前应检查样品纯度和挥发性是否符合检测要求。

3. 操作结束后的注意事项3.1 关闭检测仪操作结束后应关闭检测仪，避免浪费能源资源及对设备造成损害。

3.2 清洁检测仪长期使用后应及时清洁检测仪各个部位，以保持清洁，延长使用寿命。

保养规程1. 定期检查外部清洁：每周必须对检测仪的外部进行清洁，特别要注意传感器与过滤器的清洗。

还应对其他小零件进行清洗、更换。

2. 防止进食在使用全自动检测仪时，一定要注意防止进食，不然污染设备会引起故障，甚至会对检测准确性产生影响。

3. 正确存放平日里使用完全自动检测仪，应注意正确存放起来。

不要放在潮湿处，也不要和其他酸性物体摆放在一起。

总结全自动检测仪在使用过程中，应遵循安全操作规程，并且按照规定进行保养。

这样才能保证检测仪器的正常运行，得到准确的检测结果，同时也能延长设备的寿命，提高设备的利用率。

变压器变比组别测试仪安全操作及保养规程1. 引言变压器变比组别测试仪作为一种非常重要的电力设备，在变压器的维护、检修和故障排查过程中起着至关重要的作用。

为了确保电力设备的正常运行和安全使用，本文将介绍变压器变比组别测试仪的安全操作及保养规程。

2. 安全操作规程为了保证使用变压器变比组别测试仪的安全性，以下是一些必须遵守的操作规程。

2.1 穿戴个人防护装备在操作变压器变比组别测试仪之前，操作人员必须穿戴个人防护装备，包括安全帽、绝缘手套、绝缘胶皮鞋和绝缘工作服。

这些装备可以有效地防止电击和其他意外伤害。

2.2 确保设备接地良好在使用变压器变比组别测试仪之前，必须确保设备接地良好。

操作人员应该使用接地线与设备的接地端进行连接，以便将电流迅速导入地面，减少电击的危险。

2.3 检查设备的工作状态在操作变压器变比组别测试仪之前，必须检查设备的工作状态。

确保设备处于正常工作状态，并且没有明显的损坏或故障。

如果发现设备有问题，应立即汇报给相关工作人员，不得进行任何操作。

2.4 遵循操作手册在操作变压器变比组别测试仪之前，务必仔细阅读操作手册，并按照手册中的操作步骤进行操作。

切勿随意操作或尝试未经训练的操作。

2.5 谨慎处理高电压变压器变比组别测试仪通常需要处理高电压。

在处理高电压时，操作人员必须格外谨慎，采取适当的防护措施，避免电击和其他危险。

3. 保养规程为了保证变压器变比组别测试仪的正常运行和长寿命，以下是一些保养规程的建议。

3.1 定期检查设备定期检查变压器变比组别测试仪的电源线、连接线和探头等部件是否存在磨损、松动或其他损坏情况。

如果发现损坏，应及时更换或修理。

3.2 定期清洁设备定期清洁变压器变比组别测试仪的外壳和探头等部件，去除积尘和污垢，并确保设备通风良好。

可以使用干净的软布轻轻擦拭外壳，注意避免使用含有化学物质的清洁剂。

3.3 定期校准设备定期校准变压器变比组别测试仪的测量精度，以确保测试结果的准确性。

一、前言根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。

适应各种大中小型变压器变比测试的需要。

二、用前须知1、使用前请认真阅读本使用说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。

3、接线时注意高压侧与低压侧引线不能接反。

4、仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。

5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。

6、对仪器的维修、调整应由专业人员进行。

三、性能特点1、中文菜单提示、操作简单方便。

2、变比测量范围大：1-100003、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。

4、测量速度快。

(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。

6、设置数据，测量结果自动保存，可查看以前数据。

7、测有载变压器，只输入一次变比。

8、携带方便、适合野外作业。

四、技术指标1、变比测量范围：1-10000。

2、精度：1-1000 0.2% 1000-10000 0.5%。

3、电源：220V±10%，50HZ。

4、组别：1-125、工作温度：0-40℃。

6、环境湿度：小于80%不结露。

7、外型尺寸：400×290×170MM3五、面板示意图六、操作方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

HN4403全自动变比测试仪使用说明书青岛华能远见电气有限公司使用条件及注意事项●被测试变压器必须退出运行，绝对禁止带电测试●仪器的接地端子必须良好接地●仪器的工作电源AC 50HZ，220V±10%●激磁应始终在相对的高压侧●避免强光长时间照射仪器的液晶显示屏感谢您选择了我公司生产的测试仪器为确保操作者和仪器的安全为获得正确的测试结果望使用前认真阅读本说明书青岛华能远见电气有限公司一、HN4403变比测试仪主要特点：1、所有操做均可在中文菜单提示下完成；2、量程宽，可测变比1-2000（自动切换）；精度高，变比1-500范围内测量精度0.2%；501-2000范围内测量精度0.5%；3、标定参数只需输入一次；在不知变比的情况下也可以测量（但是此时不能正确计算误差）；4、可以从1分接开始，连续测完所有分接位，测试数据能自动存储，特别适合多级有载调压变压器；5、测试形式灵活，可以单测一个分接位也可以连续测多个分接位；6、高低压接反时，仪器能自动判断停止测试，并提示：“高低压接线反”；7、当试品有短路时，按动测量键后，仪器显示：“测试电源故障”，仪器有保护，停止供电；8、可以打印全部测试结果。

打印内容一目了然，分接位与标定值、相别、实测值、误差一一对应；9、内设时钟，可以显示或打印试验日期。

10、数据可以存U盘。

二、主要技术性能及指标：1、测量范围K=1—20002、试品误差范围不受限制3、测量精度1-500 0.2%±3个字；501—2000 0.5%±3个字4、分接位205、分接值任意6、接线组别0-127、测量时间测量一相≤4秒8、数据存储20组9、显示方式宽温、宽幅、加背光液晶10、使用环境温度-10—+50℃；湿度≤85%11、使用电源AC 50HZ 220V±10%三、面板介绍：⒈打印机⒉优盘接口⒊液晶显示⒋数字增减及光标移位键⒌液晶对比度调节⒍确认、取消、复位功能键⒎带保险AC220V插座开关⒏高压测试端引线航空插座⒐低压测试端引线航空插座⒑仪器接地端子<图1>四、使用说明：⑴打开电源仪器液晶窗口显示（如图二）：<图2>仪器开机显示初始窗口，中间显示仪器内部时钟的时间。

如何正确使用变比测试仪？
如果你想正确使用变比测试仪，以下这些步骤应该是必不可少的。

首先，将变比测试仪插入变压器中。

这时，你需要确保变比测试
仪正确地插入变压器，而且紧固好置入端子的螺丝。

其次，将变比测试仪与电源连接。

这时，访问变比测试仪的电源
连接器，确定测试仪已经正确连接到电源。

如果你使用电池供电，那
么确保电池已经安装好并密封。

接下来，开启变比测试仪。

如果你的测试仪支持自动开启功能，
那么它应该会自动开启。

否则，你需要按照测试仪使用说明书的提示
来开启测试仪。

进行测试。

在进行测试之前，请确保你已经熟悉这个测试仪的基
本操作，因为不同的测试仪可能需要你按不同的按钮进行测试。

最后，分析测试结果。

在测试完成后，你需要查看测试结果并分析。

根据你的测试结果，你可以得出结论，以帮助你解决电力系统中
的潜在问题。

总的来说，无论你是正在测试一台新的自动化变压器，或者检查
已经投入使用的设备，正确地使用变比测试仪将是成功完成你的工作
的关键。

请根据上述步骤正确地使用测试仪，以确保你得到的测试结
果是准确的。

全自动变比组别测试仪主要技术指标全自动变比组别测试仪主要功能及特点：1、自动测量接线组别。

2、自动进行组别变换，可直接测量单相、三相变压器和互感器的变比。

3、自动切换相序。

4、自动切换量程。

5、自动校表。

6、输入标准变比后，能自动算出相对误差。

7、一次测量完成，自动切断试验电压。

8、测量结果自动保存，可打印出测试数据，并可存储20次历史测量数据。

全自动变比组别测试仪使用注意事项：1、在测量的时候，人不要触摸试品。

2、如果测试线短路，高低压接反，会熔断保险。

保险熔断后，如果进行测量，再显示"正在测量，请等待!"后停住，请关机，更换相同容量的保险，重测。

3、连线要保持接触良好，仪器应良好接地!4、仪器的工作场所应远离强电场,强磁场,高频设备。

供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电，交流净化电源的容量大于200VA即可。

5、仪器工作时,如果出现液晶屏显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

全自动变比组别测试仪主要技术指标：1、变比测量范围：1～100002、组别：1～12点3、精度：1～10000.2级；1000～100000.5级4、电源：AC220V±10%，50Hz5、使用环境温度：－5℃～40℃6、使用环境湿度：<85%7、体积：430×320×215mm38、重量：5kg尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪，高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。

谢谢!。

GDB-D全自动变比组别测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDB-D全自动变比组别测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (4)二、安全措施 (4)三、性能特点 (5)四、技术指标 (5)六、操作方法 (7)七、注意事项 (16)八、仪器成套性 (17)九、售后服务 (17)GDB-D全自动变比组别测试仪一、概述GDB-D变压器机械性能智能检测装置是针对电力系统的三相变压器、特别是Z型绕组变压器和其它空载电流比较大的变压器设计的。

仪器的测试量程宽，速度快，重复性好，数据处理灵活，联机方便，保护完善，易于学习，操作方便。

二、安全措施1.使用本仪器前一定要认真阅读本手册。

2.仪器的操作者应具备一般电气设备或仪器的使用常识。

3.本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4.仪表应避免剧烈振动。

5.对仪器的维修、护理和调整应由专业人员进行。

6.测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7.高、低压电缆不要接反。

8.测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

9.测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。

10.变压器外壳和仪器的的接地端要良好接地。

少年易学老难成，一寸光阴不可轻- 百度文库目录一、概述 0二、产品特性 0三、技术参数 0九、保养、维修 (6)九、运输、贮存 (6)十、开箱及检查 (7)一、概述RTB-IV全自动变比测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比、误差及组别或相位角的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。

二、产品特性◆自动产生幅值稳定、相位恒定的三相或两相标准电源。

◆不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。

◆速度快，一组数据的测试时间为几秒钟。

◆内部具有过流保护功能。

◆测试结果不受工频电源频率及幅值波动的影响。

◆尤其适用于特种变压器的变比及相位差测试。

◆真正意义上的三相同时测量。

◆具备RS232接口，方便生产厂家的测试自动化要求。

三、技术参数1.变比测试范围：1-10002.组别测试范围：1-123.变比测试准确度：±0.2%读数4.相位差测试范围： 0-360°5.相位差分辨率：0.001°6.仪器电源输入：220V±22V 、50Hz±1Hz7.仪器面板上有电源插座、电源开关、复位按钮、旋转鼠标、测试电源分合闸指示灯、液晶对比度调节旋钮、接地端子、打印机等。

8.测试电源输出端子、信号输入端子在仪器后面板上。

9.工作环境： 0～40℃；环境湿度≤85％RH四、使用说明1. 准备工作测三相电力变压器时，用测试线将变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A（α）、B（β）、C）相连，变压器低压侧（a、b、c）与仪器的低压侧（a （α）、b（β）、c）相连接，并保证接触良好。

全自动比表面测量仪安全操作及保养规程1. 引言全自动比表面测量仪是一种常用于测量材料表面粗糙度和平整度的仪器。

本文档旨在介绍全自动比表面测量仪的安全操作以及保养规程，以确保仪器可靠运行，并延长其使用寿命。

2. 安全操作规程全自动比表面测量仪的操作需要遵守一定的安全规程，以保护操作人员的安全并防止设备损坏。

以下为全自动比表面测量仪的安全操作规程：2.1 操作前准备•操作人员应熟悉全自动比表面测量仪的使用说明书，并严格按照说明进行操作。

•操作人员应穿戴适当的个人防护装备，如安全眼镜、防尘口罩等。

•确保仪器周围清洁整齐，无障碍物。

2.2 仪器操作•在操作全自动比表面测量仪之前，应确保电源已接通，并按照正确的顺序开启电源。

•操作人员应注意仪器面板上的指示灯，确保仪器处于正常工作状态。

•在使用全自动比表面测量仪进行测量时，使用适当的夹具将待测材料固定在台板上。

•在开始测量之前，应根据待测材料的特性预先设置合适的测量参数，并进行校准。

•在测量过程中，操作人员应始终关注仪器的工作状态，并根据需要进行必要的操作调整。

2.3 紧急情况处理•在发生突发情况或异常情况时，操作人员应立即停止仪器的运行，并按照操作手册中的紧急停机程序进行处理。

•如果无法解决紧急情况，应立即联系维修人员或相关技术支持部门寻求帮助。

3. 仪器保养规程正确的保养和维护可以延长全自动比表面测量仪的使用寿命，提高其性能稳定性。

以下为全自动比表面测量仪的保养规程：3.1 日常保养•每天使用全自动比表面测量仪之前，应检查仪器表面是否有灰尘或杂物，如有应及时清理。

•清洁仪器时，应使用柔软的无尘布或棉布，并轻轻擦拭仪器外壳和控制面板。

•不得使用任何酸碱性化学溶剂清洗仪器。

3.2 定期维护•每月至少进行一次仪器的维护，包括润滑移动部件、校准传感器等。

•定期检查并更换仪器内部电池，以确保其正常工作。

•定期检查并更换滤波器，以保持仪器的测量精确度。

3.3 长期保养•如果长时间不使用全自动比表面测量仪，应将其存放在干燥、通风良好的环境中，避免灰尘和湿气的积聚。

全自动变比测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围本规程适用于公司全自动变比测试仪。

三、工作原理此仪器具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点。

可以测量各种三相变压器的变比和接线组别，同时也能测量单相变压器和电压互感器的变化和极性，而且能显示变比误差，具有数据打印功能。

四、技术参数五、使用操作步骤1、联线：关掉仪器的电源开关，按照正确的方法接线。

变压器的中性点不接仪器，不接地。

接好仪器地线。

将电源线一段插进仪器板上的电源插座，另一端与交流220V电源相连。

2、打开仪器的电源开关，稍后液晶屏上出现主菜单。

3、接法设置。

进入接线方法设置后，按方向键选择接法，按确认键保存接法，返回主菜单。

4、设置标准变比。

进入标准变比设置后，按“→”键选择数据位，选中的数据反响显示。

按“↑”“↓”键修改数据。

如果变压器有档位，这里设定的标准变比是中间档的标准变比。

5、开机预热5分钟后，选择“开始数据测量”，按“确认”键。

屏上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。

每次修改的幅度=设置的标准变比*调压比。

每次测量完成后，仪器自动保存数据。

按“↑”，查看数据，按“←”键，进入打印菜单，可打印本次数据，打印全部数据。

按确认键，返回主菜单六、HSE提示，注意事项1、正确连接测试线。

如测试线短路，高低压接反，会熔断保险。

保险熔断后，如果进行测量，在显示“正在测量，请等待”后停住。

请关机，更换相同容量的保险，重测。

2、连线要保持接触良好；仪器应良好接地。

3、仪器的工作场所应远离强电场、强磁场、高频设备。

供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。

4、仪器工作时，如果出现液晶屏显示紊乱，按所有键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作。
