GDBIII全自动变比组别测试仪说明书V(参考Word)

GDBR-V变压器容量及空负载测试仪前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。

随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。

有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。

它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

容量测试结果准确率达100%。

它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。

它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

DBR-V变压器容量及空负载测试仪一、功能特点1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

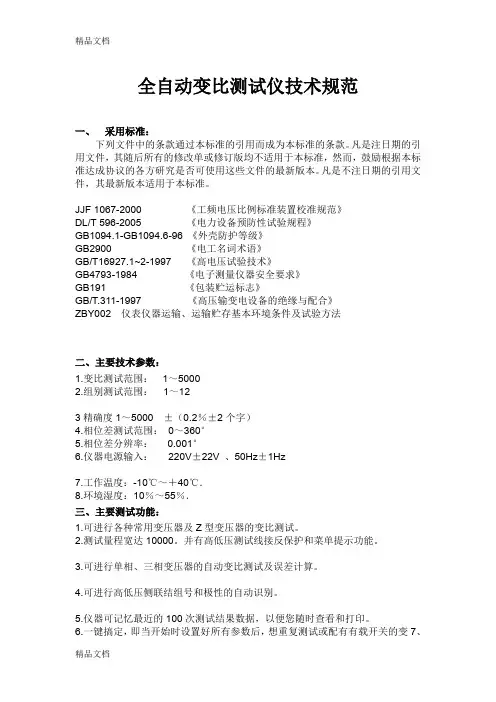

全自动变比测试仪技术规范一、采用标准：下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JJF 1067-2000 《工频电压比例标准装置校准规范》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》ZBY002 仪表仪器运输、运输贮存基本环境条件及试验方法二、主要技术参数：1.变比测试范围：1～50002.组别测试范围：1～123精确度1～5000 ±（0.2％±2个字）4.相位差测试范围：0～360°5.相位差分辨率：0.001°6.仪器电源输入：220V±22V 、50Hz±1Hz7.工作温度：-10℃～＋40℃．8.环境湿度：10％～55％．三、主要测试功能：1.可进行各种常用变压器及Z型变压器的变比测试。

2.测试量程宽达10000。

并有高低压测试线接反保护和菜单提示功能。

3.可进行单相、三相变压器的自动变比测试及误差计算。

4.可进行高低压侧联结组号和极性的自动识别。

5.仪器可记忆最近的100次测试结果数据，以便您随时查看和打印。

6.一键搞定，即当开始时设置好所有参数后，想重复测试或配有有载开关的变7、压器到各分接档的测试时，可只按一下“测试”键便完成一次测试。

8.分接测试可自动测出变压器三相绕组变比值、误差值、分接位置，所在分接的调压范围及极性等参数。

9.三相电源测试。

10.大屏幕液晶中文菜单，操作方便、直观快捷。

变压器变比组别测试仪操作注意事项变压器操作规程变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。

变压器变比组别测试仪大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调整，可适应冬夏各季。

仪器工作时，假如显现液晶屏显示紊乱，按全部按键均无响应，或者测量值与实际值相差很远，请按复位键或者关掉电源再重新操作。

那变压器变比组别测试仪在操作过程中需要注意哪些安全措施？1、使用变压器变比组别测试仪前确定要认真阅读本操作说明书。

2、仪器的操应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。

4、仪表应避开猛烈振动。

5、对变压器变比组别测试仪的维护和修理、护理和调整应由专业人员进行。

6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7、高、低压电缆不要接反。

8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

高压试验变压器的种类高压试验变压器分为油浸式试验变压器，充气式试验变压器，干式试验变压器三种。

油浸式高压试验变压器：容量大，价格便宜，维护和修理便利，主流产品，但随着容量的增大，设备体积也会加添，由于是油浸式的，所以比较简单脏，但使用年限长。

ZBZJ-Ⅲ特种变比组别测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、技术指标 (4)三、仪器结构 (4)四、使用和操作 (6)1. 操作注意事项 (6)2.按键功能描述： (6)3.菜单描述 (7)4.操作举例 (12)五、注意事项 (15)八、运输、贮存 (17)九、售后服务 (18)ZBZJ-Ⅲ特种变比组别测试仪一、概述在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。

传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。

ZBZJ-III全自动变比组别测试仪克服了传统变比电桥测试的缺点，操作简便直观，一次完成三相变比或匝比测试，测试快，准确度高。

1．测试量程宽，最高达10000。

2．测试速度快，15秒钟完成三相测试。

3．Ζ形联接变压器测试。

4．自动完成组别测试功能。

5．高、低压反接的保护功能，变压器短路、匝间短路保护功能。

6．打印机输出测量结果，中文菜单显示。

二、技术指标1. 量程：0.9～100002. 精确度：±0.1%+2字(0.9~500)、±0.2%+2字(501~2000)±0.3%+2字(2001~10000)3. 分辨率：最小0.00014. 工作电源：AC220V±10% 50±Hz5. 环境温度：-10℃～40℃6. 相对湿度：≤85%，不结露7. 外形尺寸：400mmX320mmX150mm三、仪器结构1．显示屏：240×64点阵液晶，带LED背光，显示操作菜单和测试结果。

2．高压端：接红色外皮四芯电缆插头，电缆的黄、绿、红、黑四色测试夹，对应接被测变压器高电压侧的A、B、C三相和中性点O。

3．低压端：接黑色外皮四芯电缆插头，电缆的黄、绿、红、黑四色测试夹对应接被测变压器低电压侧的a、b、c、o三相和中性点。

全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多接受QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

变压器全自动变比组别测试仪使用说明1、试品接线：（1）变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。

若试品无中性点则黑色线夹悬空不接。

若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。

注：测“Z”型变压器时，必需将“组别设置”为：“Z” ；将“相别设置”为：“y”在设置“联结组号”。

（2）注意：高压侧引线与低压侧引线要对应好。

严禁接反!（3）插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。

2、变压器变比组别测试仪菜单选择：（1）在开机，复位或测量完毕按“F4”键后，屏幕显现主菜单按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。

A、组别设置：进入此功能菜单，可对变压器的各种联接方式进行选择、设置。

B、相别设置：进入此功能可对变压器类别进行设置。

既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。

C、参数设置：进入此功能可依据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。

变压器变比测试仪用户手册上海冠测电气科技有限公司目录1 简介 (1)2 包装内容 (1)3 功能特点 (2)4 技术指标 (3)5 产品外观 (3)6 操作使用说明 (5)7 注意事项 (13)1 简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。

产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。

如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的销售处。

请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点◆全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

◆具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

◆在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

◆量程宽、精度高，变比测量范围可达10000，且最高值10000时测试精度保证0.3%。

◆具有反接保护、输出短路保护等完善的保护功能。

◆ 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

◆配备热敏打印机，便于数据打印。

◆具有本机存储和优盘存储，方便数据保存。

4 技术指标5 产品外观◆单相变压器或单相PT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。

◆单相CT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。

◆三相变压器测试接线高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。

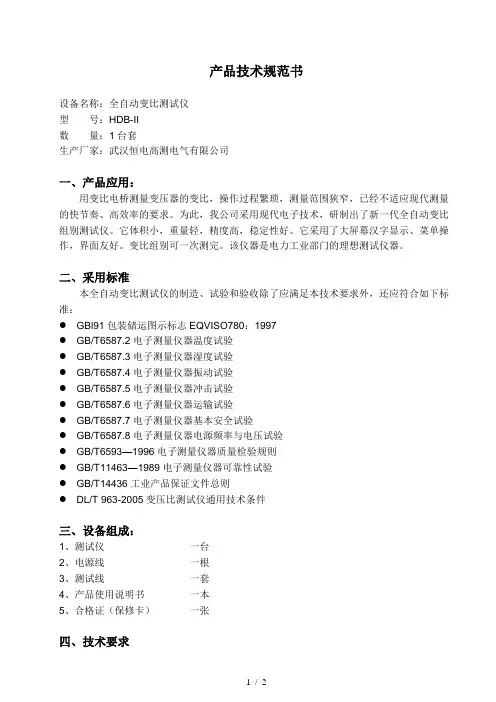

产品技术规范书设备名称：全自动变比测试仪型号：HDB-II数量：1台套生产厂家：武汉恒电高测电气有限公司一、产品应用：用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作，界面友好。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

二、采用标准本全自动变比测试仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：●GBl91包装储运图示标志EQVISO780：1997●GB/T6587.2电子测量仪器温度试验●GB/T6587.3电子测量仪器湿度试验●GB/T6587.4电子测量仪器振动试验●GB/T6587.5电子测量仪器冲击试验●GB/T6587.6电子测量仪器运输试验●GB/T6587.7电子测量仪器基本安全试验●GB/T6587.8电子测量仪器电源频率与电压试验●GB/T6593—1996电子测量仪器质量检验规则●GB/T11463—1989电子测量仪器可靠性试验●GB/T14436工业产品保证文件总则●DL/T 963-2005变压比测试仪通用技术条件三、设备组成：1、测试仪一台2、电源线一根3、测试线一套4、产品使用说明书一本5、合格证（保修卡）一张四、技术要求一）、主要技术特点1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

二）、主要技术指标1．变比测量范围：1—100002．组别：1—12点3．精度: 1-1000 0.2 级1000-10000 0.5级4. 电源：AC220V ±10%，50HZ5．使用环境温度：-5℃─ 40℃6．使用环境湿度：＜85%7. 体积：430×320×215mm38. 重量：8Kg五、服务质量要求1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。

GYWJB-3三相微机继电保护测试仪使用说明目录目录 (1)继电保护试验项目索引 (2)第一部分继电保护测试仪使用说明 (5)第一章装置特点与技术参数 (6)第二章装置硬件结构 (8)第三章单机操作模块功能说明 (12)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (22)第五章软件操作方法简介 (23)第六章交流试验 (24)第七章直流试验 (31)第八章状态系列Ⅰ (33)第九章谐波叠加试验 (36)第十章频率及高低周试验 (39)第十一章功率方向及阻抗试验 (43)第十二章同期试验 (47)第十三章整组试验Ⅰ和Ⅱ (52)第十四章距离和零序保护 (56)第十五章线路保护 (61)第十六章阻抗特性 (67)第十七章差动保护 (70)第十八章差动谐波 (78)第十九章 6-35KV微机线路保护综合测试 (81)附录1：外接电脑串行通信口的设置 (86)附录2：插接U盘等设备时设备驱动安装方法 (91)附录3：各种继电器的试验方法 (92)附录4：精度调整售后服务 (97)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。

注意：表格中“（单机）”指用继电保护测试仪的单机操作；“（PC）”指用Windows系统中运行的软件操作，适用于继电保护测试仪联PC机运行的软件。

继电器试验：继电保护类型测试项目建议试验的模块备注信号继电器相应的测试项目直流试验交直流试验若是要求交、直流混合输入的中间继电器，请在―交直流试验‖模块中测试额定电流太小的信号继电器，可用测试仪的电压回路输出测试时间继电器中间继电器重合闸继电器其它直流电压、电流继电器电流继电器相应的测试项目交流试验可在―交流试验‖专门的序分量模块中测试序分量继电器也可在―I－t特性‖模块（PC软件）中测试反时限继电器过（欠）电压继电器序分量继电器同步检查（或相位比较）继电器反时限电流继电器差动继电器直流助磁特性差动试验、差动谐波（单机）差动继电器、差动谐波、交直流试验、谐波试验（PC）试验时请参考说明书中的―附录‖正确接线谐波制动特性比例制动特性差动试验、交流试验（单机）差动继电器、交流试验（PC）功率（方向）继电器相应的测试项目功率阻抗、交流试验（单机）功率方向及阻抗、交流试验（PC）测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界阻抗继电器同期继电器相应的测试项目同期低周试验（单机）同期试验、交流试验（PC）―同期试验‖模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出频率继电器相应的测试项目同期低周试验（单机）频率及高低周（PC）单机试验选择―自动变频‖方式时，能测试频率滑差定值微机保护试验：继电保护类型测试项目建议试验的模块备注线路保护多段过流相应的测试项目交流试验只要方法得当，用―交流试验‖模块能进行大部分继电器和微机保护的试验，应重点学习该模块过（欠）电压序分量电压电流频率装置功率方向保护重合闸及转换性故障相应的测试项目整组试验（单机）整组试验、线路保护、状态系列、6-35KV线路保护综合测试（PC）要求测试检同期和检无压，用Ux作为待并侧电压输出。

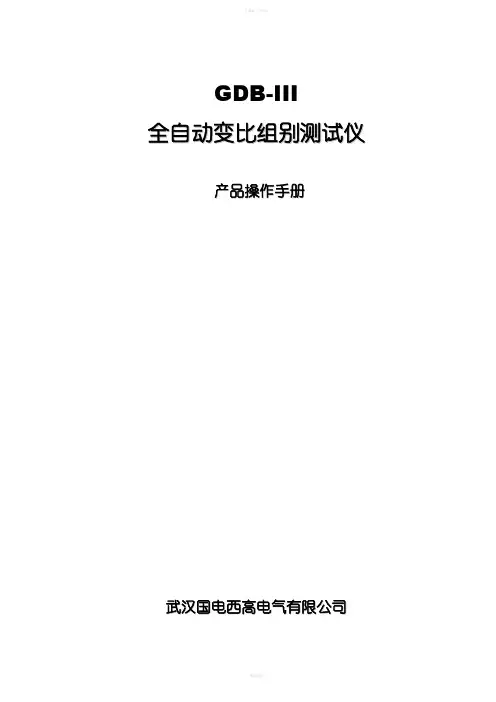

GDB-III全自动变比组别测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDB-III全自动变比组别测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (4)二、技术指标 (5)三、仪器结构 (5)四、使用和操作 (7)五、注意事项 (16)六、保管及售后服务 (18)GDB-III全自动变比组别测试仪一、概述在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。

传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。

GDB-III全自动变比组别测试仪克服了传统变比电桥测试的缺点，操作简便直观，一次完成三相变比或匝比测试，测试快，准确度高。

1．测试量程宽，最高达10000。

2．测试速度快，15秒钟完成三相测试。

3．Ζ形联接变压器测试。

4．自动完成组别测试功能。

5．高、低压反接的保护功能，变压器短路、匝间短路保护功能。

6．打印机输出测量结果，中文菜单显示。

二、技术指标1. 量程：0.9～100002. 精确度：±0.1%+2字(0.9~500)、±0.2%+2字(501~2000)±0.3%+2字(2001~10000)3. 分辨率：最小0.00014. 工作电源：AC220V±10% 50±Hz5. 环境温度：-10℃～40℃6. 相对湿度：≤85%，不结露7. 外形尺寸：400mmX320mmX150mm三、仪器结构1．显示屏：240×64点阵液晶，带LED背光，显示操作菜单和测试结果。
