美国meggerTTR310变压器三相变比测试仪

DESCRIPTIONThe Megger MWA3xx Transformer Winding Analyzer is anadvanced 3-phase transformer test system delivering portability, reduced set-up time, increased job-site safety, and effortless productivity. The MWA3xx provides complete ratio, phase and winding resistance measurements for a 3-phase transformer. All ratio and winding resistance tests are performed in one instrument, with only one 3-phase lead-set connection. The MWA3xx utilizes PowerDB as a single software platform saving the user additional time with only one set-up and one easy-to-use test form.The MWA3xx effectively tests:n Power transformers n Distribution transformers nCTs and VTs (PTs)n Motors/generatorsTESTING PERFORMEDThe following tests are easily performed with the MWA3xx, all with one instrument and one 3-phase lead-set connection.n 3-phase turns ratio n 3-phase winding resistancen OLTC/continuity (make-before-break) n 3 phase core demagnetization n Magnetic balance / flux distribution n Excitation currentn Polarity and phase angle deviation n Auto vector detection nHeat-run test3-Phase test connection (no interconnect boxes)3-Phase, 2-Winding Transformers - Resistance on all six windingsOnce connected, the MWA3xx performs DC resistance measurements on all high- and low-side windings withoutreconnection. The test procedure is simple and efficient. Delivering eight-terminal/six-winding resistance measurement capabilitywithout the need for inter-connect boxes saves the user time by testing all six windings without having to disconnect and reconnect leads. The far-end of the measurement cable set is connected to each bushing/terminal of the transformer using a patented adjustable (100 mm – 4 in. opening) Kelvin clamp. This adjustable clamp removes the need for traditional dual leads (I & P) per phase, reducing the connections from 16 to 8 without the worry ofmisconnecting potential (P) for test current (I). The near-end of the cable is connected to the MWA3xx. Selected resistances of bothMWA300/330A3-Phase Ratio and Winding Resistance AnalyzernCombines TTR and resistance testing in one box - faster, more efficient testing n55% smaller, 40% lighter than individual instrumentsnOnly one set of leads required - lighter, smaller and less expensiven One test form - easier, faster to complete n Built-in demagnetizationMWA3xx3-Phase Ratio and Winding Resistance AnalyzerMWA330A with built-in 12-in industrial computer, shown above.HV and LV windings will then be measured. The test sequence can be selected as 6-winding with dual injection simultaneous winding magnetization, up to 4-winding measurement of HV and LV separately, or single-winding test.3-Phase turns ratioComplexity in the measured ratio versus nameplate ratio occurs with most three-phase power transformers due to multipliers, such as √3, which are required to match the measured ratio to the nameplate ratio. Additionally, transformers with zig-zag windings are handled correctly with internal compensation allowing usersto compare nameplate to actual with no corrections needed. The MWA3xx automatically applies the appropriate multiplier which provides a direct comparison to the nameplate ratio.Excitation currentThe excitation current test at low voltage is very useful in locating problems such as defects in magnetic core balance, in magnetic core structure, shifting of windings, failures in the turn-to-turn insulation, or problems in tap changers.Winding balanceWinding balance (also referred to as magnetic balance) is performed to assess the health of the windings, core assembly condition, and flux distribution within the transformer. This test, performed safely and efficiently by the MWA3xx, is a measure of how well balanced (electrically) the transformer is versus nameplate specifications. Check with the factory to ensure your vector group is available with this feature.Phase angle deviationPhase angle deviation is the phase relationship between in-phase vectors of the high-side windings versus the low-side windings. The phase deviation denotes the quality of the core and the winding and should exhibit very low values (0.01 degrees) when the core and windings are functioning properly. Shorted turns, a deteriorated, or damaged core can cause significant changes in the phase deviation values.LTC (OLTC) continuityIn normal LTC operation, continuity between the internal LTC contacts is maintained throughout each complete transition (from one tap position to the next). To check for this continuity, the MWA3xx continually monitors the transition current for each tap position. Any slight discontinuities are detected and reported. Vector recognitionWhen the transformer nameplate data is unavailable, or to confirm compliance to specified nameplate configurations, the MWA3xx provides the capability for automatic vector group detection. PolarityThe MWA3xx quickly and efficiently checks for correct polarity between high and low side windings.Automated heat-run interval testingThe MWA3xx performs automated single or multi-core heat run testing. It uses the standard accepted methods, IEC60076-2-1993 & C57.12.90 2013, for this test, allowing users to perform factory testing automatically. Reports included within software also meets IEEE and IEC standard requirements but does allow manipulation to fit individual customer requirements.Auto core demagnetizationIn order to avoid problems related to core saturation, the MWA3xx comes standard with a core demagnetization function which safely demagnetizes the transformer core after DC testing.PowerDB™ SoftwarePowerDB software provides the unit with a common “user interface” to minimize operator training and provides a seamless interface to the computer application – PowerDB Lite.Two Interface OptionsExternally controlled – MWA300The MWA300 is a “black box” style package that is remote-controlled by PowerDB software running on an external PC (not provided).Built-in 305 mm (12 in.) touch-screen computer –MWA330AThe optional built-in touch-screen computer software provides an industrial, high visibility screen for use on any day – bright or cloudy – and works under the toughest environments. Providing the same test capabilities as the MWA300, the MWA330A comes equipped with an internal computer providing a 305 mm (12 in.) color display with touch-screen interface.FEATURES AND BENEFITSn “One-time” 3-phase connection tests all six windings for faster and safer testing.n No switchbox required, ensuring easier and safer operation.n Unique Kelvin clamps with patented adjustable jaws each open to 100 mm (4-in.) as well as banana plug input for connectionto terminal blocks – no need for special lead sets, and minimal operator error due to lead connections.n Industrial grade 305 mm (12 in.) bright-color touch-screen display available as an option. Usable in direct sunlight, harsh environments – no need for IT intervention, safely stores results and reports.n Checks the contact and timing health of LTC (OLTC) tap changers.n Single-person testing of LTCs is provided standard for use with optional remote tap controller (RTC-1).n PC interface via USB for remote control operation and downloading of test results for ease of use.MWA3xx 3-Phase Ratio and Winding Resistance AnalyzerSPECIFICATIONSInput PowerMWA3xx: 108 to 132 V, (207 to 253 V*), 58 - 62 Hz, 660 VA MWA3XX-47: 207 to 253 V, (108 to 132 V*), 48 - 52 Hz, 660 VA *Input fuse change required - 6.3A fuse for 120 V nominal and 4.0A fuse for 230 V nominal line input.Internal Data StorageMWA330A (built-in computer): up to 100,000 data sets Communication/Control SoftwareMWA3xx: PowerDB LiteMWA330A: Controlled via built-in industiral PC or external customer PC.The MWA330A’s internal computer is designed to control a limited number of Megger instruments including the DELTA4000 as well as the Megger S1 and MIT Series DC insulation testers. EnvironmentalOperating: -10o C to +50o C (14o F to 122o F)Storage: -30o C to +70o C(-22o F to +158o F)Relative Humidity: 0-90% non-condensingCaseRuggedized case (metal/plastic trim) with removable lid andsoft-side pouch with carrying strapSafety/EMC/VibrationConforms to the requirements of:IEC 61010-1:2010ASTMD999.75,IEC 61326-1:2012* (both emissions and immunity)* - see manualDimensions/WeightDimensions290 x 290 x 460 mm (11 x 11 x 18 in.) does not include handles WeightStandard unit: 14.5 kg (32 lbs)Transformer Winding Phase RelationshipANSI C57.12.70-1978CEI/IEC 76-1:1993 and Publication 616:1978AS-2374, Part 4-1982 (Australian Standard)DC Specifications (Winding resistance, LTC/continuity, core demagnetization, heat-run)ResistanceResistance ranges:CurrentRange (A)ResistanceRange (W)Resolution(W)10 A 10 mW to 0.2 W0.00000110 A0.2 W to 2 W0.00011 A100 mW to2 W0.000011 A2W to 20 W0.001100mA 1 m W to 20 W0.0001100mA20 W to 200 W0.0110 mA10 m W to 200 W0.00110 mA200 W to 2000 W0.1Accuracy: ±0.25% Range ±0.25% RdgResolution: Up to 4 digitsExcitation Current SpecificationsRange and Accuracy0 to 500 mA, 3 digit resolution, ±(2% of reading + 1 digit)AC Specifications (Turns Ratio, Winding Balance) Range and Turns Ratio Accuracy:8 V AC:±0.1% (0.8 to 2000)±0.25% (2001 to 4000)±0.35% (4001 to 8000)40 V AC:±0.1% (0.8 to 2000)±0.15% (2001 to 4000)±0.3% (4001 to 10,000)±0.35% (10,001 to 25,000)80 V AC:±0.1% (0.8 to 2000)±0.15% (2001 to 4000)±0.25% (4001 to 10,000)±0.30% (10,001 to 45,000)Phase Specifications (Phase angle deviation, Phase-shift analysis, auto Vector detection)Input voltages: 8, 40, and 80 V ACRange and Accuracy±90 degrees, 2 decimal points for the degree display, or for the centi-radian displayAccuracy: ±3 minutes (from 0.8:1 – 2,000:1)MWA3xx 3-Phase Ratio and Winding Resistance AnalyzerHV Strobe and Leads Cat # 1004-639Length: 18 m (60 ft)Weight: 1.1 kg (2.3 lb)Foam Lined Transit Case Cat # 2005-115Test LeadsNewly designed test leads, shown in image below, are universal and can be used for winding resistance (MTO3XX) or turns ratio (TTR3xx) instruments. Expandable jaws, shown in inset, allow for testing any size transformer.This new design allows tangle and hassle free connection to transformer.Remote Tap ControllerThe RTC-1 is a manually operated remote tap controller designed to provide a more efficient method of controlling (on)load tap changer (LTC) while performing routine tests on power transformers. It removes the need to be physically close to the LTC while testing or to have a second person controlling the LTC while operating the test instrument. A 9 m (30 ft) three-conductor cable is provided to allow proximity to the test instrument while performing testing and advancing tap positions as required throughout the test.OPTIONAL ACCESSORIESAvailable in 9m (30 ft), 18 m (60 ft) and 30 m (100 ft) lengthsONE INTUITIVE, COMPREHENSIVE TEST FORMRATIORESISTANCESALES OFFICE4271 Bronze WayDallas, TX 75237-1019 USA T 1 800 723 2861 (USA only) T +1 214 333 3201F +1 214 331 7399******************MWA3XX_DS_US_V01ISO 9001The word ‘Megger’ is a registered trademark*Please refer to Input Power under Specifications above for details.。

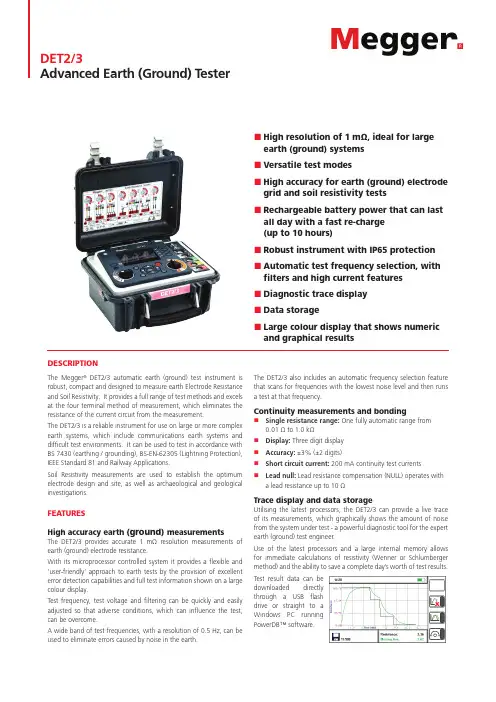

DESCRIPTIONThe Megger® DET2/3 automatic earth (ground) test instrument is robust, compact and designed to measure earth Electrode Resistance and Soil Resistivity. It provides a full range of test methods and excels at the four terminal method of measurement, which eliminates the resistance of the current circuit from the measurement.The DET2/3 is a reliable instrument for use on large or more complex earth systems, which include communications earth systems and difficult test environments. It can be used to test in accordance with BS 7430 (earthing / grounding), BS-EN-62305 (Lightning Protection), IEEE Standard 81 and Railway Applications.Soil Resistivity measurements are used to establish the optimum electrode design and site, as well as archaeological and geological investigations.FEATURESHigh accuracy earth (ground) measurementsThe DET2/3 provides accurate 1 mΩ resolution measurements of earth (ground) electrode resistance.With its microprocessor controlled system it provides a flexible and ‘user-friendly’ approach to earth tests by the provision of excellent error detection capabilities and full test information shown on a large colour display.Test frequency, test voltage and filtering can be quickly and easily adjusted so that adverse conditions, which can influence the test, can be overcome.A wide band of test frequencies, with a resolution of 0.5 Hz, can be used to eliminate errors caused by noise in the earth. The DET2/3 also includes an automatic frequency selection feature that scans for frequencies with the lowest noise level and then runs a test at that frequency.Continuity measurements and bondingn Single resistance range: One fully automatic range from0.01 Ω to 1.0 kΩn Display: Three digit displayn Accuracy: ±3% (±2 digits)n Short circuit current: 200 mA continuity test currentsn Lead null: Lead resistance compensation (NULL) operates witha lead resistance up to 10 ΩTrace display and data storageUtilising the latest processors, the DET2/3 can provide a live trace of its measurements, which graphically shows the amount of noise from the system under test - a powerful diagnostic tool for the expert earth (ground) test engineer.Use of the latest processors and a large internal memory allows for immediate calculations of resistivity (Wenner or Schlumberger method) and the ability to save a complete day’s worth of test results. Test result data can bedownloaded directlythrough a USB flashdrive or straight to aWindows PC runningPowerDB™ software.High resolution of 1 mΩ, ideal for large earth (ground) systemsVersatile test modesHigh accuracy for earth (ground) electrode grid and soil resistivity testsR echargeable battery power that can last all day with a fast re-charge(up to 10 hours)Robust instrument with IP65 protectionAutomatic test frequency selection, with filters and high current featuresDiagnostic trace displayData storageLarge colour display that shows numeric and graphical resultsWeatherproof and ruggedThe DET2/3 is sealed to IP54 standard, which provides weatherproofing during operation (case lid open). When the case lid is closed its protection standard is to IP65 (water and dust damage).The case is made of a tough and light copolymer polypropylene, which can withstand the rough and tumble of outdoor use.Portable powerAn internal Li-ion battery provides for a full day of tests.The Li-ion battery has a fast recharge facility that allows a flat battery to provide an afternoon of tests, if charged during a lunch break.The DET2/3 can also operate from a standard 12 V DC battery supply.SPECIFICATION2, 3 and 4 pole resistance measurementsRange 0.001 Ω to 20.00 kΩ auto range Display Four digit displayAccuracy at 23 °C±0.5% of reading ±2 digits3P±10 mΩ2P±20 mΩOperational uncertainty±2% of reading, ±2 digits(meets IEC61557 operationaluncertainty requirement withreadings over 10 mΩ) whenspike resistances are below100 Ω±5% of reading, ±2 digits ±10 mΩ(meets IEC61557 operationaluncertainty requirement withreadings over 50 mΩ)Test standards BS 7430 (Earthing)BS 62305 (Lightning)BS EN50122 (Railway)IEEE Standard 81Test frequency 2P, 3P & 4P resistivity10 Hz to 200 Hz in steps of 0.5 Hz Test frequency dual clamp, 3p ART & 4P ART70 Hz to 200 Hz (steps of 0.5 Hz) Test current50 mA max.Maximum output voltage Less than 50 V rmsMaximum interference Up to 50 V pk to pk3 and4 pole ART (selective) resistance measurementsRange 0.01 Ω to 10.00 kΩ Auto range Accuracy ±5% of reading ±3 digits at23 °C ±2 °CStakeless resistance measurementRange0.01 Ω to 200 ΩAccuracy ±7% accuracy, ±3 digits @ 128 Hz ContinuityRange0.01 Ω to 1 kΩ (3 digits) Accuracy±3% (±2 digits)Test Current12 V, 205 mALead Null< 10 ΩLeakage currentRange 0.00 A to 2.00 AAccuracy ±5% (±3 digits)Instrument specificationsDisplay 5.25 inch QWVGA, daylightviewable backlit colour Operating temperature and humidity-10 to 40 °C90% RH max at 40 °CStorage temperature-20 to 60 °CTemperature coefficient< ±0.1% per °C over operating tempAltitude Up to 2000 m above sea-level.IP rating IP54 operational (lid open),IP65 storage (lid closed) Measurement rating CAT IV 300 VMeasurement output rating50 V, 50 mA ac (Switching dc) Power supply Internal Li-ion battery orexternal 12-18 V, 65 W, DC supply Battery life Up to 10 hrs useBattery charging time Fast recharge to 50%,3 hrs for 100%Ambient temperature 0 - 40 ºC(battery charge)Safety Meets IEC 61010EMC Meets IEC 61326Dimensions L 315 x W 285 x H 181 mm(12.4 x 11.2 x 7.1 in)Weight 4.5 kg (9.9 lb)Data download To PC through USB 2.0Data storage On board 500 record storagedownloadable as *.txtUSB type A Data download to USB drive USB type B Data download to PC Secondary measurement displayNoise, voltage and current Resistivity calculation Wenner: PE = 2 π a RWSchlumberger:PE = π b (b+a) RaTest modes Internally set 2P, 3P,ART (Selective), 4P,Stakeless (clamp) modesAux inputs MCC1010, MVC1010RoHS compliant YesACCESSORIESMCC1010 and MVC1010n For Stakeless testsn For ART testsCable reels with spiken Sturdy handle and a smooth unwind and wind action n Cable ‘feed through’n20 m, 30 m, 50 m, 60 m or 100 m cablesn Attachable 25 cm (10”) earth spiken Spike can be hammered into the groundn Unique daisy-chain feature to create longer lengths Continuity test cables and clipsn 1.4 m cablesn 2 wire connection cablen Crocodile clipsn ProbesAccessories bagn Holds a full suite of accessoriesn Water resistantn Toughened bottom for outdoor useSALES OFFICE Megger Limited Archcliffe Road Dover CT17 9EN EnglandT +44 (0) 1304 502101 *******************DET23_DS_en_V04ISO 9001The word ‘Megger’ is a registered trademarkDET2/3Advanced earth (ground) testerModel name Cable Reel Language Plug/Mains lead D E T23-E T K-L G-PSELECT A MODELDET2/3EARTH TESTING KITNONEETK 50CXETK 100CORDERING INFORMATIONSELECT A LANGUAGE AND PLUGPlease note only some plug types are available for certain languages - the language you need will determine the mains leads available LANGUAGE PLUG TYPES AVAILABLE3 DIGIT CODE LANGUAGEINCLUDEDUK EU US CH AUS IT IN UK + USLG1 EN, DE, FR, NL P1P2- P4P5 ---LG2EN, ES, PT, IT P1P2P3--P6- - LG3EN, AR, TR, FR P1P2P3--- P7-LG4EN, CZ, SK, PL P1P2 - -----LG5EN, CN, JA, KO P1P2P3--- - P8 LG6EN, RU, HU, RO - P2 - --- - - LG7EN, NO, SV, FI -P2- - -- - -USACCESSORIESOptional accessories Order code Cable reel kit ETK30 1010-176 Cable reel kit ETK50 1010-177 Cable reel kit ETK100 1010-178 Cable reel kit ETK50C 1010-179 Cable reel kit ETK100C 1010-180Optional accessories Order code Clamp MCC1010 1010-516 Clamp MVC1010 1010-518 12 VDC power lead 1010-183 Terminal adapter, detachable retro-fit forC1, P1, P2, C2 connectors 1012-511 Power supply 18V73-5A 1010-793。

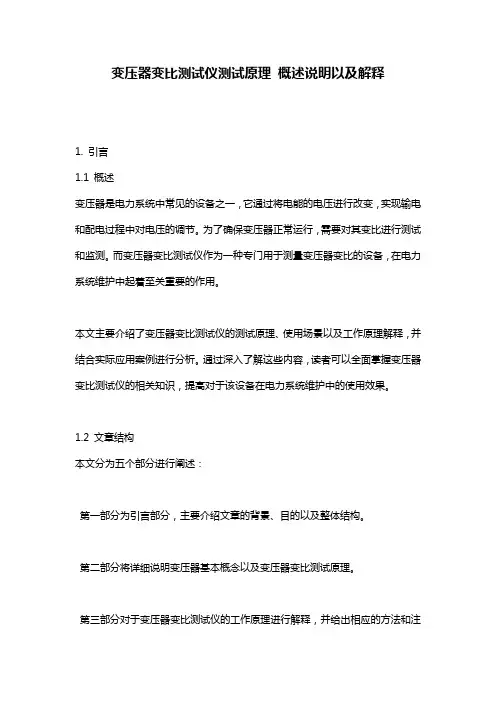

变压器变比测试仪测试原理概述说明以及解释1. 引言1.1 概述变压器是电力系统中常见的设备之一，它通过将电能的电压进行改变，实现输电和配电过程中对电压的调节。

为了确保变压器正常运行，需要对其变比进行测试和监测。

而变压器变比测试仪作为一种专门用于测量变压器变比的设备，在电力系统维护中起着至关重要的作用。

本文主要介绍了变压器变比测试仪的测试原理、使用场景以及工作原理解释，并结合实际应用案例进行分析。

通过深入了解这些内容，读者可以全面掌握变压器变比测试仪的相关知识，提高对于该设备在电力系统维护中的使用效果。

1.2 文章结构本文分为五个部分进行阐述：第一部分为引言部分，主要介绍文章的背景、目的以及整体结构。

第二部分将详细说明变压器基本概念以及变压器变比测试原理。

第三部分对于变压器变比测试仪的工作原理进行解释，并给出相应的方法和注意事项。

第四部分通过具体案例来展示该设备在实际应用中的作用，案例包括变压器安装前的变比测试、定期检测和维护、故障判断中的变比测量等。

最后一部分为结论总结与展望未来发展方向。

1.3 目的本文旨在提供关于变压器变比测试仪测试原理的全面概述和解释，并且通过实际案例进行分析，帮助读者了解该设备在电力系统中的重要性和使用方法。

同时，结合对未来发展方向的展望，促进相关技术的进一步研究和应用。

通过阅读本文，读者将能够掌握变压器变比测试仪的基本原理，能够正确使用该设备并能够有效监测和维护电力系统中的变压器。

2. 变压器变比测试仪测试原理2.1 变压器基本概念变压器是一种电力设备，通过改变电流的大小实现电能从一个线圈传递到另一个线圈。

它由两个或更多的线圈（称为主线圈和副线圈）组成，通过磁场相互作用来传输电能。

2.2 变压器变比测试原理说明变压器的变比是指主线圈和副线圈之间转换的电压和电流之间的比例关系。

变压器变比测试仪用于测量和验证变压器的变比。

在进行变比测试之前，需要连接测试仪与待测的变压器，并确保测试仪正确设置。

一、概述TG-310型氧气纯度分析仪是一种盘装式或台式的氧含量检测仪器，特别适用于航空用氧气、医用氧气、空分制氧、以及高压氧仓的氧含量检测分析。

TG-310型氧气纯度分析仪由极限电流传感器和新型微处理器组成。

体积小，重量轻，结构合理，便于安装；其采用的传感器反应灵敏、精确度高。

仪器采用单片机处理与测控，128*64点阵液晶显示被测样气中氧气的含量。

当被测样气中氧含量低于设定的报警点时，仪器会自动报警。

如有特殊需要时，可进行报警输出和标准的RS-232微机接口。

二、主要技术参数1．测量范围：90.00～99.99%O2；3．分辨率：0.01%；4．重复性：≤2% F.S；5．稳定性：零点漂移≤±1％F.S/7d；量程漂移≤±1％F.S/7d；6．预热时间：≤400s；7. 响应时间：τ90≤30s;8．样气流量：300±10毫升/分钟；9．取样压力：≤0.25Mpa；10.输出电流：4～20mA；11.触点容量：220VAC/1A，24VDC/2A；12.工作电源：～220V±10％，50Hz±10%；13.工作环境：温度：－5℃～+45℃；湿度：≤95％RH；14.外形尺寸：260(宽)×140(高)×300(深)；15.重量：约3.5kg。

三、工作原理和仪器的面板结构㈠仪器的工作原理TG-310型氧气纯度分析仪由气路系统、电化学传感器、前置放大电路、模数转换电路、单片机、报警输出电路、纯度显示电路和电流输出电路组成。

极限电流传感器将被测样气中的氧含量转换为电信号，经前置放大电路放大整形后，由模数转换电路转换成数字信号，再送到单片机进行处理，然后由纯度显示电路把被测样气中氧气的含量以％O2的形式显示出来；当被测样气中氧气的含量低于报警设定值时，蜂鸣器会自动报警；当被测样气中氧气的含量低于下限控制设定值时，报警输出电路的下限常开触点会接通；当被测样气中氧气的含量高于上限控制设定值时，报警输出电路的上限常开触点会接通。

ZBZJ-Ⅲ特种变比组别测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、技术指标 (4)三、仪器结构 (4)四、使用和操作 (6)1. 操作注意事项 (6)2.按键功能描述： (6)3.菜单描述 (7)4.操作举例 (12)五、注意事项 (15)八、运输、贮存 (17)九、售后服务 (18)ZBZJ-Ⅲ特种变比组别测试仪一、概述在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。

传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。

ZBZJ-III全自动变比组别测试仪克服了传统变比电桥测试的缺点，操作简便直观，一次完成三相变比或匝比测试，测试快，准确度高。

1．测试量程宽，最高达10000。

2．测试速度快，15秒钟完成三相测试。

3．Ζ形联接变压器测试。

4．自动完成组别测试功能。

5．高、低压反接的保护功能，变压器短路、匝间短路保护功能。

6．打印机输出测量结果，中文菜单显示。

二、技术指标1. 量程：0.9～100002. 精确度：±0.1%+2字(0.9~500)、±0.2%+2字(501~2000)±0.3%+2字(2001~10000)3. 分辨率：最小0.00014. 工作电源：AC220V±10% 50±Hz5. 环境温度：-10℃～40℃6. 相对湿度：≤85%，不结露7. 外形尺寸：400mmX320mmX150mm三、仪器结构1．显示屏：240×64点阵液晶，带LED背光，显示操作菜单和测试结果。

2．高压端：接红色外皮四芯电缆插头，电缆的黄、绿、红、黑四色测试夹，对应接被测变压器高电压侧的A、B、C三相和中性点O。

3．低压端：接黑色外皮四芯电缆插头，电缆的黄、绿、红、黑四色测试夹对应接被测变压器低电压侧的a、b、c、o三相和中性点。

全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多接受QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

变压器全自动变比组别测试仪使用说明1、试品接线：（1）变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。

若试品无中性点则黑色线夹悬空不接。

若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。

注：测“Z”型变压器时，必需将“组别设置”为：“Z” ；将“相别设置”为：“y”在设置“联结组号”。

（2）注意：高压侧引线与低压侧引线要对应好。

严禁接反!（3）插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。

2、变压器变比组别测试仪菜单选择：（1）在开机，复位或测量完毕按“F4”键后，屏幕显现主菜单按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。

A、组别设置：进入此功能菜单，可对变压器的各种联接方式进行选择、设置。

B、相别设置：进入此功能可对变压器类别进行设置。

既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。

C、参数设置：进入此功能可依据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。

HZZB-3特种变压器变比组别测试仪使用手册合众电气欢迎使用武汉市合众电气设备制造有限公司产品尊敬的顾客感谢您使用本公司的产品。

在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当设备连线处联机状态时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地欢迎使用武汉市合众电气设备制造有限公司产品柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品做联机试验前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无产品盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

美国meggerTTR310变压器三相变比测试仪美国meggerTTR310变压器三相变比测试仪美国meggerTTR310变压器三相变比测试仪变压器变比测试仪，是专用于变压器变压比测试的仪器，该仪器电路设计精巧，思路独特，使得其性能优越，功能完善，体积小，重量轻。

该仪器内部采用电子式标准互感器作为测量基准，保证测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比的测量。

变压器变比测试仪接线及注意事项：1．使用仪器时请按本使用说明书接线和操作。

2．接地端子或电源线中的接地端应就近可靠接地。

3．接线时请注意高压侧和低压侧引线不能接反。

4．请注意高压侧有黄、绿、红三色测试线分别对应变压器的A、B、C接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c接线端，不要接错。

对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试夹。

5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可使用组别分析或自动测量功能。

6．在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器，菜单选择和被测变压器必须一致。

7．若不输入额定变比，测试结果可正确显示被测变比值，误差不正确。

变压器变比测试仪主要功能与特点：1．全自动变比测量功能，无需设置任何参数即可自动完成三相变比、和组别标号的测量，轻松操作，一按即可。

2．可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。

3．可测量Y/y、Y/d、D/y、D/d等各种联结组别的变压器。

4．可测量变压器组别标号，尤其适用于未知组别变压器测量。

5．完善的保护功能，具有定量输出过载保护及过电压保护。

6．在激磁电流较大时可自动降低输出电压，以适应低额定电压和大激磁电流的变压器。

7．自动跟踪测量有载开关分接位置，无需重复输入参数。

8．体积小，重量轻，测量准确，速度快。

9．可存储或打印全部测量结果，本仪器内置不掉电存储器和微型打印机，可长期保存测量数据并可随时查阅和打印。

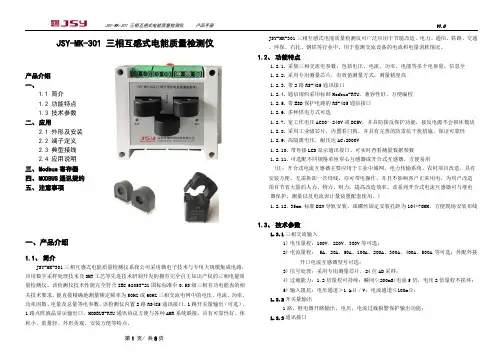

JSY-MK-301 三相互感式电能质量检测仪产品介绍一、1.1 简介1.2 功能特点1.3 技术参数二、应用2.1 外形及安装2.2 端子定义2.3 典型接线2.4 应用说明三、Modbus寄存器四、MODBUS通讯规约五、注意事项一、产品介绍1.1、简介JSY-MK-301三相互感式电能质量检测仪系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相电能质量检测仪。

该检测仪技术性能完全符合IEC 62053-21国标标准中0.5S级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50HZ或60HZ三相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。

该检测仪内置2路RS485通讯接口、1路开关量输出（可选）、1路点阵液晶显示输出口、MODBUS-RTU通讯协议方便与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

JSY-MK-301三相互感式电能质量检测仪可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。

1.2、功能特点1.2.1.采集三相交流电参数，包括电压、电流、功率、电能等多个电参量，信息全1.2.2.采用专用测量芯片，有效值测量方式，测量精度高1.2.3.带2路RS-485通讯接口1.2.4.通信规约采用标准Modbus-RTU，兼容性好，方便编程1.2.5.带ESD保护电路的RS-485通信接口1.2.6.多种供电方式可选1.2.7.宽工作电压AC80～240V或DC5V，并具防接反保护功能，接反电源不会损坏模块1.2.8.采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性1.2.9.高隔离电压，耐压达AC:2000V1.2.10.带外接LCD显示通讯接口、可实时查看测量数据参数1.2.11.可选配不同规格单匝穿心互感器或开合式互感器，方便易用(注：开合式电流互感器主要应用于工业中城网、电力传输系统、农村项目改造，具有安装方便，无需拆卸一次母线，亦可带电操作，并且不影响客户正常用电，为用户改造项目节省大量的人力、物力、财力，提高改造效率。

一、概述《国家电力部的预防性试验规程》要求对变压器定期进行匝数比或电压比测试，包括生产过程中的半成品、成品，投入运行之前以及电力系统中的运行过程中的变压器。

传统的变比电桥操作繁琐，读数不直观，需要进行必要的换算，且测试结果只反映一相变比。

该仪器克服了传统变比电桥测试的缺点，一次完成三相变比测试，测试速度快，准确度高，大大提高了试验效率。

GSBBY-V全自动变比组别测试仪（详情点击进入官网或来电咨询）二、安全措施1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器在室内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓的环境。

3、仪器应避免剧烈振动。

4、仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆不要接反。

7、测单相变压器时只使用黄色和绿色线夹，红色线夹要悬空。

三、性能特点1、测试量程宽，最高可达10000。

2、测试速度快，10秒钟完成单相测试。

3、240*128彩色液晶显示屏，交互界面更加直观。

4、Z形联接变压器测试。

5、具有盲测变比、组别测试、分接位置测试等功能。

6、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。

7、高、低压反接的保护功能。

8、变压器短路、匝间短路保护功能。

9、热敏打印机输出功能，快速、静音。

10、采用交/直流两种供电方式，现场有无市电均可使用。

11、体积小、重量轻，携带方便。

四、技术指标1、量程：0.9～10000。

2、精确度：0.1%±2字（500以下）；0.2%±2字（500～2000）；0.3%±2字（2000～4000）；0.5%±2字（4000以上）。

3、分辨率：最小0.0001。

4、输出电压：160V/10V (自动换档)。

5、工作电源：交流供电方式——需外接交流电源AC220V±10%，50HZ。

直流供电方式——无需外接电源（仪器内自带锂电池）。

一、前言根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。

适应各种大中小型变压器变比测试的需要。

二、用前须知1、使用前请认真阅读本使用说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。

3、接线时注意高压侧与低压侧引线不能接反。

4、仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。

5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。

6、对仪器的维修、调整应由专业人员进行。

三、性能特点1、中文菜单提示、操作简单方便。

2、变比测量范围大：1-100003、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。

4、测量速度快。

(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。

6、设置数据，测量结果自动保存，可查看以前数据。

7、测有载变压器，只输入一次变比。

8、携带方便、适合野外作业。

四、技术指标1、变比测量范围：1-10000。

2、精度：1-1000 0.2% 1000-10000 0.5%。

3、电源：220V±10%，50HZ。

4、组别：1-125、工作温度：0-40℃。

6、环境湿度：小于80%不结露。

7、外型尺寸：400×290×170MM3五、面板示意图六、操作方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

变压器变比测试仪Vanguard能提供多款基于微处理器的、全自动单相和三相变比测试仪，符合IEEE C57.12.90 国标标准。

Vanguard生产的三相变比测试仪性能强大，能够自动测量全球130种满足ANSI、CEI/IEC或者澳大利亚等标准的变压器。

•ANSI/IEEE C57.12.900 国际标准•测量比率范围: 0.8 - 50,000 ：1•交流测试电压: 4/40/100/250伏• 内置4.5英寸热敏打印机（可选项）• 内置LTC有载调压控制器，可直接复归• USB闪存、USB、蓝牙及电脑接口• 输出测试报告可以另存为Excel、XML或者PDF格式• 可手动或外接电脑来控制• 能自动测量全球67种满足ANSI、CEI/IEC 或者澳大利亚等标准的变压器A全自动三相变比测试仪，内置电池，最大交流测试电压可达250伏ATRT-03 S2全自动三相变比测试仪TRF-100全自动三相变比测试仪，最大交流测试电压可达100伏真三相变压器变比测试仪，最大交流测试电压可达100伏CVT-765全自动单相容性电压互感器变比测试仪，最大交流测试电压可达7,440伏ATRT-01/01B S3全自动单相变压器变比测试仪4有关产品的详细性能，请登录网站进行查阅：/categories/transformer-turns-ratio-meters .电流互感器测试仪Vanguard生产的电流互感器测试仪适用于单一变比和多种变比的电流互感器，具有励磁、匝数比和绕组极性等测试功能。

它可以在现场对电流互感器直接进行测试，不需要把电流互感器从主设备上拆卸下来。

• 交流2,000伏的励磁测试电压• 一次接线即可完成所有测试，无须拆换线 (X1-X5)• 励磁测试• 电流比测试• 极性测试• 相角测试• 绕组电阻测量• 绕组绝缘电阻测量• CT 负载耐压实验• 电流最大可达20安培•USB闪存、USB、蓝牙及电脑接口• 内置热敏打印机5• 交流2,000伏的励磁测试电压• 一次接线即可完成所有测试，无须拆换线 (X1-X5)• 励磁测试• 电流比测试• 极性测试• 相角测试• 绕组电阻测量• USB闪存，USB、蓝牙及电脑接口• 内置热敏打印机有关产品的详细性能，请登录网站进行查阅： /categories/current-transformer-testers .CT-3500 S2MCCB-500-2塑壳断路器测试仪，输出电流可达500安培MCCB-250断路器计时器，内置2.5英寸热敏打印机，USB电脑接口，USB 闪存断路器测试仪Vanguard能提供多款微处理器型断路器测试仪，能进行完整的断路器性能测试。
