1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。
1.1平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。
它是我国目前现行的具体工程结构施工图设计的主要方法。
为简化起见下面统以“平法”进行表述。
“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。
当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。
3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。
它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。
这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。
（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。
因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。

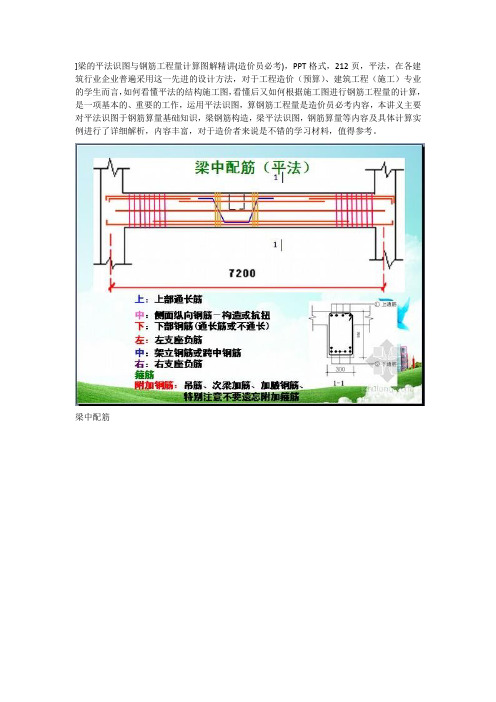

]梁的平法识图与钢筋工程量计算图解精讲(造价员必考)，PPT格式，212页，平法，在各建筑行业企业普遍采用这一先进的设计方法，对于工程造价（预算）、建筑工程（施工）专业的学生而言，如何看懂平法的结构施工图，看懂后又如何根据施工图进行钢筋工程量的计算，是一项基本的、重要的工作，运用平法识图，算钢筋工程量是造价员必考内容，本讲义主要对平法识图于钢筋算量基础知识，梁钢筋构造，梁平法识图，钢筋算量等内容及具体计算实例进行了详细解析，内容丰富，对于造价者来说是不错的学习材料，值得参考。
梁中配筋
钢筋的表示方法
钢筋的锚固长度
箍筋
上部中间支座负筋
按平法标注及构造详图进行钢筋施工。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
《平法识图与钢筋算量》课程标准一、课程名称平法识图与钢筋算量二、适用专业本课程标准适用与工程造价专业三、课程性质该课程为必修课，是本专业的基础课，是工程造价专业核心课程。
它在建筑结构方面具有很强的针对性和实践性；该课程的理论与实践结合十分紧密；在本专业中起着引领的作用，举足轻重地位十分显要。
本课程其他工程技术、工程管理、监理类专业的课程标准参照此标准编制。
其先修课程有：《建筑工程制图》、《建筑CAD》、《建筑工程概论》、《建筑构造实训》、《建筑力学与结构》等。
四、教学目标专业培养目标：本专业培养理想信念坚定，德智体美劳全面发展，具有一定的科学文化水平，良好的人文素养、职业道德和创新意识，精益求精的工匠精神，较强的就业能力和可持续发展的能力，掌握本专业知识和技术技能，面向建筑工程、市政工程和房地产行业的工程技术、工程管理、工程造价、工程监理、房地产等职业群体工作的高素质技术技能人才。
本课程教学目标：是为工程造价管理专业培养目标的重要支撑，通过本课程教学内容的学习，让学生系统了解平法识图与钢筋算量核心业务工作任务及其协调关系，具备平法识图与钢筋算量核心业务岗位的操作能力和作业组织管理能力，并初步具备工程造价作业系统规划、设计能力。
（一）知识目标1.掌握平法识图与钢筋算量的相关基本概念、基本操作流程，了解平法识图与钢筋算量的特点。
2.了解平法识图与钢筋算量的基本结构和设计要点。
3.掌握平法识图与钢筋算量的基本方法。
4.熟悉平法识图与钢筋算量的基本要点。
（二）能力目标1.熟悉平法识图与钢筋算量的一般流程，并掌握相关技术，具备平法识图与钢筋算量作业组织能力，达到上岗即能操作的水平。
2.具备对平法识图与钢筋算量作业流程、设施布局、数据以及管理信息系统等进行简单设计与规划算量能力。
3.掌握平法识图与钢筋算量作业系统规划的基本方法及相关技术，初步具备钢筋设计与算量的基本能力。
4.能够应用和操作平法识图与钢筋算量管理信息系统。
