《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。
（3）架立筋与支座负筋搭接150 mm。
（4）下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。
平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。
（5）箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。
2.3梁钢筋计算实例例题1：计算多跨楼层框架梁KL1的钢筋量, 如图所示。
例题2：某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm；相邻两榀框架间距为3.6 m。
在荷载作用下框架梁的内力如图2-36所示。
采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm；柱纵筋类别为HRB335, 直径为25 mm；柱箍筋类别为HPB300, 直径为8 mm。
轴线与柱中线重合。
试求框架梁的配筋情况。
（环境类别一类、四级抗震）第3章柱平法识图与钢筋算量可概括为：内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱（角柱）钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。
七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱（即短柱）, 一级和二级框架的角柱, 都要全高加密；纵筋搭接接头范围内也需箍筋加密。
柱箍筋的构造要点如下。
（1）柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。
（2）柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式（大箍套小箍）, 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。
沿外封闭箍筋周边箍筋局部重叠不宜多于两层。

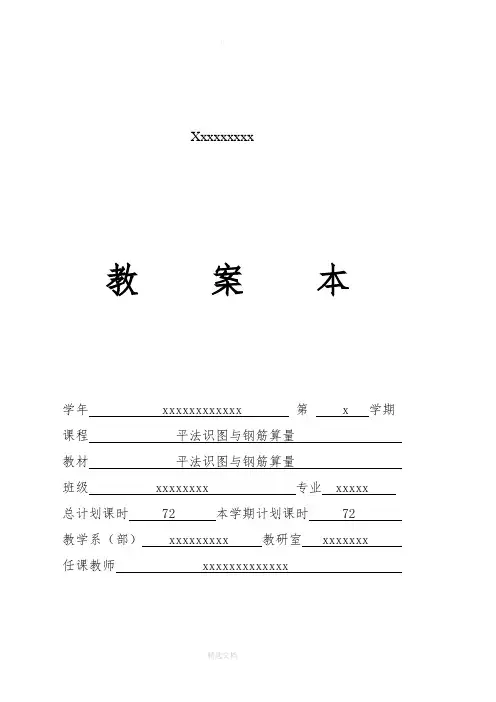

实用文档Xxxxxxxxx教案本学年 xxxxxxxxxxxx 第 x 学期课程平法识图与钢筋算量教材平法识图与钢筋算量班级 xxxxxxxx 专业 xxxxx 总计划课时 72 本学期计划课时 72 教学系（部） xxxxxxxxx 教研室 xxxxxxx 任课教师 xxxxxxxxxxxxx周次节次本课程已完成 0学时，本次教学为本学期的第三、布置作业每人翻阅整套建筑施工图。
月日周次节次本课程已完成 1学时，本次教学为本学期的第熟悉平法制图的概念“平法制图”是混凝土结构施工图中“平面整体表示方法制图规则”的图示方法简称。
的特点主要有两点：一是“平面表示”，二是“整体标注”。
构平面图”上，同时进行梁、柱、墙、板各种构件钢筋数据的标注。
日周次节次本课程已完成 2学时，本次教学为本学期的第基本知识钢筋种类、钢筋符号、保护层梁配筋板配筋二、钢筋符号年月日周次本课程已完成 2学时，本次教学为本学期的第四、钢筋锚固和弯钩二、集中标注、原位标注年月日周次节次本课程已完成 3学时，本次教学为本学期的第:、支座负筋长度、架立筋长度、构造腰筋长度、侧面受扭纵向钢筋（受扭腰筋）长度解析过程：二、非框架梁（L）钢筋计算非框架梁的钢筋计算原理与框架梁类似。
由于非框架梁支座很小，多跨情况的下部通长筋如果定尺长度不够一般按下部非通长筋处理。
一、画点第一步：点击工具栏中的“楼层选择”下拉菜单切换到基础层；第二步：在工具导航栏中选择“基础”并切换到“独立基础”；第三步：在“选择构件”状态下点击工具栏中的按钮，在弹出的构件管理窗口中点击“新建”按钮并选择“新建独立基础”，把名称“DJ-1”改为“DJ1”；第四步：在基础底长处输入“1200”，基础底宽处输入“1200”，基础高度处输入“第五步：点击“选择构件”按钮退出构件管理窗口。
解析过程: 纵筋的计算年月日周次节次本课程已完成 8学时，本次教学为本学期的第教学内容与教学过程设计ｂ、箍筋、拉筋根数计算年月日周次节次本课程已完成9学时，本次教学为本学期的第基础插筋：一般基础和柱子是分开施工的，这时候柱子的钢筋如果直接留到基础里，由于钢筋很长不方便施工，所以就甩出来一段钢筋用于柱子的钢筋搭接用，大小和根数应该和柱上课年月日周次节次本课程已完成10学时,本次教学为本学期的第日期教学目标教学重点教学难点教学内容与教学过程设计三、梁板式筏形基础柱插筋周次节次本课程已完成11学时,本次教学为本学期的第四、纯筏板式筏形基础柱插筋不长不长：不存在五、独立、条基、承台基础柱插筋基础容许竖向直锚深度：分够长与不长。
Xxxxxxxxx教案本学年 xxxxxxxxxxxx 第 x 学期课程平法识图与钢筋算量教材平法识图与钢筋算量班级 xxxxxxxx 专业 xxxxx 总计划课时 72 本学期计划课时 72 教学系（部） xxxxxxxxx 教研室 xxxxxxx 任课教师 xxxxxxxxxxxxx本节课讲授内容：任务1 基本知识建筑施工图的组成与识读一、引入新课施工图定义：表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。
一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。
二、讲解建筑施工图：主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。
基本图纸有施工图首页、总平面图、平面图、立面图、剖面图和详图。
结构施工图：是关于承重构件的布置，使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。
基本图纸有结构平面布置图和各构件的构件详图（如基础、梁、板、柱、楼梯的详图）等。
设备施工图：主要表示各种设备、管道和线路的布置、走向以及安装施工要求等。
设备施工图又分为给水排水施工图(水施)、供暖施工图(暖施)、通风与空调施工图(通施)、电气施工图(电施)等。
上课日期年月日周次节次本课程已完成 0学时，本次教学为本学期的第 1次教学目标教学重点教学难点教学内容与教学过程设计注释三、布置作业每人翻阅整套建筑施工图。
上课日期年月日周次节次本课程已完成 1学时，本次教学为本学期的第 2次教学目标任务2 基本知识教学重点结构施工图的组成与识读教学内容与教学过程设计注释本节课讲授内容：任务2 基本知识结构施工图的组成与识读一、简述建筑结构的概念及结构配筋建筑组成:上课日期年月日周次节次本课程已完成 1学时，本次教学为本学期的第 2次教学目标教学难点教学内容与教学过程设计注释二、建筑结构制图图线标准三、熟悉平法制图的概念“平法制图”是混凝土结构施工图中“平面整体表示方法制图规则”的图示方法简称。
