《混凝土结构平法识图》课件 第二章 梁平法识图与钢筋算量

《混凝土结构平法识图》课件 第二章 梁平法识图与钢筋算量
混凝土结构平法识图

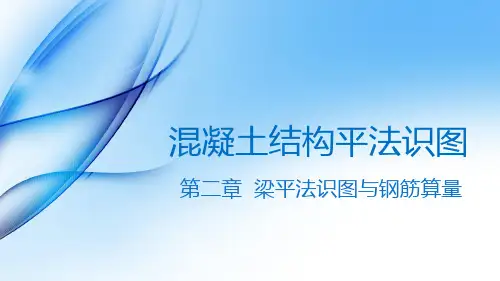

第二章 梁平法识图与钢筋算量
导读
INTRODUCTION
本章主要介绍了钢筋混凝土梁平法施工图识图的一般规则以及梁平法的制图 规则，并详细阐述了混凝土结构梁中钢筋的计算过程。
通过本章的学习，学生应掌握梁平法施工图的两种表示方法，比较梁的平法 施工图与梁的传统施工图之间的区别，掌握梁平法施工图的制图规则，具备看懂 梁平法施工图的能力，掌握梁中钢筋量的计算过程。
3.中间支座钢筋
中间支座等截面负筋构造
抗震楼层框架梁KL钢筋构造及计算原理
3.中间支座钢筋
2）中间支座等截面下部钢筋构造 中间支座等截面下部钢筋构造如下图所示，梁下部钢筋可以每跨一锚固（锚固长度
计算同上部通长筋），也可以通长连接（采用可靠的连接形式），宜遵循“能通则通” 的原则。在通长连接时，需要计算接头数量。
框构件钢筋构造知识体系
框架结构钢筋骨架如右图所示。
抗震楼层框架梁KL钢筋构造及计算原理
抗震楼层框架梁钢筋骨架如下图所示。
抗震楼层框架梁KL钢筋构造及计算原理
抗震楼层框架梁钢筋骨架构成如下表所示。
抗震楼层框架梁KL钢筋构造及计算原理
1.上部通长筋
通长筋是应抗震构造需要，沿梁顶面和底面全长配置的两根通长纵向钢筋。 抗震楼层框架梁上部通长筋的锚固与连接如下表所示。
直锚时，钢筋伸入柱内不弯折，如下图所示，锚固长度计算公式为
直锚长度 max{laE ，0.5hc 5d}
（2-2）
抗震楼层框架梁KL钢筋构造及计算原理
1.上部通长筋
端支座直锚构造
抗震楼层框架梁KL钢筋构造及计算原理
1.上部通长筋
弯锚时，钢筋伸入柱外侧纵筋内侧并向下弯折15d，如下图所示，各排钢筋的锚固

新平法识图与钢筋计算ppt课件

新平法识图与钢筋计算ppt课件
7
一、钢筋符号及标注 1、钢筋符号 新的混凝土工程施工质量验收规范BG50204-2002及11G101图集中将钢 筋种类分为HPB300、HRB335、 HRB400、 HRB500等四种级别。 在 结构施工图中，为了区别每一种钢筋的级别，每一个等级用一个符号来 表示，比如HPB300用Φ表示（过去称为一级钢），HRB335用B表示 （过去称为二级钢），HRB400用C表示（过去称为三级钢），HRB500 用D表示（过去称为四级钢）。 2、钢筋标注
4
四、如何学好平法 用平法表示的施工图是工程设计、施工、监理、招投标、审计的最重要依据， 平法表示内容丰富，比较理论和抽象。要学好平法知识是一个艰巨过程，也 是建筑工程施工技术、工程监理、工程造价类专业的学生必须学习的重点专 业知识之一。平法已经在社会上全面应用，但平法知识进入课堂的时间还很 短。学生对平法知识了解的还很少，不能够完整的看懂结构施工图，还不能 根据结构施工图进行施工或预算，所以学好平法知识很重要。 平法图集包括“制图规则”和“构造详图”两部分组成，制图规则是设计人 员绘制平法施工图的制图依据，也是施工、造价人员阅读平法施工图的语言。 构造详图是构件标准的构造做法，也是钢筋工程量计算的规则。学习平法要 会系统梳理、要点记忆和前后对照： 1. 系统梳理 平法知识是一个系统体系，这个体系由墙、梁、板、柱、楼梯、基础几大构 件组成，这些构件之间有些明显的关联性和相对独立性，关联性就是要明白 谁是谁的支座：基础梁是柱和墙的支座，柱和墙是梁的支座，梁是板的支座。 柱钢筋贯通，梁进柱（锚固）；梁钢筋贯通，板进梁（锚固）；基础梁主梁 钢筋全部贯通，基础梁次梁钢筋到梁边为止，基础梁必须保持柱位置钢筋的 连通。相对独立性是指在平法结构施工图中，构件自成体系，无其他构件设 计内容。

钢筋平法识图与钢筋算量PPT课件

钢筋平法识图与钢筋算量PPT课件
03
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。

平法识图和钢筋算量说课课件

平法识图和钢筋算量说课课件

升，让学生掌握最新的软件应用。 • 4．硬件环境：希望通过各种渠道进行校外实训基地的建设，为学生的校
外实践提供环境条件。 • 5．信息技术：充分的利用各种信息技术，如网络、多媒体课件等，为学
生提供学习的便利条件。
15
第15页/共17页
谢谢！
16
第16页/共17页
感谢您的欣赏
17
第17页/共17页
13
第13页/共17页
（一）教材简析
本课程所使用的教材为中国建筑工业出版社出版的平法钢筋识图算量基 础教程（第二版），由彭波、李文渊、王丽主编。全面适应最新的11G101 平法图集，采用平法施工图、钢筋构造解析、三维钢筋效果图，三位一体
五、教学条件 的独特 学习 方法 ，为 工程造价专业的学生进行钢筋平法识图和算量的学习 提供了很好学习参考资料。
14
第14页/共17页
五、教学条件 • 1．教辅材料：要力求接近实践，最好是来源于实践的案例与情境，并开
发课程的习题、参考文献等内容，向学生开放，以利于学生自主学习。 • 2．实训指导书：格式正确、内容全面，且能具体写明对学生的各项要求。 • 3．软件环境：根据社会需求不断更新软件版本，在教学和实践上同步提
1 教学内容和教学资料的实用性和连贯性； 2 教学过程与岗位能力培养紧密结合； （9）方案设计由浅入深、由易到难、环环紧扣； （4）技能比试提升了学生的操作技能。
8
第8页/共17页
四、教学方法与手段 2、多种教学方法的运用
根据课程内容和学生特点，灵活应用演示、启发引导、案例教学、 分组训练等教学方法，鼓励学生积极思考、乐于，勇于参加实践活动。
二、课程设计理念和思路
1、课程设计的理念
（1）课程教学实行理论实践教学一体化，教学内容和工作内容相一致。 2 实训教学以任务驱动，进行钢筋识图和算量的训练。 3 开展技能大赛，提高学生实践技能。

平法识图与钢筋算量__ppt课件

平法识图与钢筋算量__ppt课件
梁 内 有 什 么 钢 筋 ？
2020/6/19
17
钢筋
2020/6/19
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
18
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
2020/6/19
19
❖ 2、悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延 仲至梁端头并下弯，第二排延伸至 3l/4 位置，l为自柱（梁） 边算起的悬挑净长。当具体工程需将悬挑梁中的部分上部筋从 悬挑梁根部开始斜向弯下时，应由设计者另加注明。
2020/6/19
46
梁支座纵筋的长度规定
3、当梁（不包括框支梁）下部纵筋不全部伸入支座 时，不伸入支座的梁下部纵筋的截断点距支座边的 距离取0.1Lni。
平法识图与钢筋算量
2020/6/19
2
2020/6/19
3
2020/6/19
4
2020/6/19
5
2020/6/19
6
2020/6/19
7
2020/6/19
8
2020/6/19
9
2020/6/19
特点：
减少图纸量 平面表示 整体标注
10
1 2 3 4 5
2020/6/19
目录
平法图集介绍 梁平法 柱平法
2020/6/19
48
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。

16G101平法识图基础知识ppt课件

16G101平法识图基础知识ppt课件

2024/7/10
14
平法图集介绍
❖ 建筑结构施工图平面整体设计方法 （简称平法）表达形式，概括来讲，是把 结构构件的尺寸和配筋等，按照平面整体 表示方法制图规则，整体直接表达在各类 构件的结构平面布置图上，再与标准构造 详图相配合，即构成一套新型完整的结构 设计。
2024/7/10
15
平法图集介绍
❖ 16G101系列图集2016年9月1日正式实施。
图集包括《混凝土结构施工图平面整体表示方法制图规
则和构造详图》：16G101-1、16G101-2、16G101-3
16G101-1 现浇混凝土框架、剪力墙、梁、板 16G101-2 现浇混凝土板式楼梯 16G101-3 独立基础、条形基础、筏形基础及桩基础
2024/7/10
6
请找出 开口箍筋
请说出 纵筋根数
请说出 箍筋类型
这里有 哪些钢筋
2024/7/10
9
这是什么 节点
2024/7/10
10
拉筋在 哪里？
传统图示方法
你能用 平法表示 此梁吗
2024/7/10
12
平法图例及特点
平法图 集特点
2024/7/10
13
课程介绍
❖ 本课程是学习建筑工程计量与计价、 工程造价软件应用的基础课程，通过对 本课程学习，使学生能看懂平法施工图， 理解平法设计和各构件的钢筋锚固、连 接、根数等构造，在理解平法设计的基 础上，整理出具体的计算公式，本课程 重难点是构件钢筋工程量的计算。
模块一 基础知识
1 2 3 4 5 6
7
2024/7/10
目录
基础知识 梁钢筋算量 柱钢筋算量 板钢筋算量 剪力墙钢筋算量 楼梯钢筋算量 基础钢筋算量

平法识图与钢筋计算ppt

平法识图与钢筋计算ppt

02
梁下部纵向钢筋
根据梁的跨度、荷载情况、配筋率等因素，计算梁下部纵向钢筋的直径和数量。
根据板的跨度、荷载情况、配筋率等因素，计算板底部钢筋的直径和数量。
板底部钢筋
根据板的跨度、荷载情况、配筋率等因素，计算板顶部钢筋的直径和数量。
板顶部钢筋
根据板的截面尺寸、配筋率等因素，计算板箍筋的直径、间距和数量。
柱平法施工图是一种采用平面整体表示方法绘制柱的施工图，包括柱的编号、截面尺寸、配筋等。
柱平法施工图的识读方法
通过熟悉柱平法施工图的符号和标注，了解柱的受力情况和配筋要求，从而能够正确理解施工图纸的要求，进行有效的施工。
柱平法施工图的识读
03
钢筋的计算
1
钢筋的计算方法
2
3
根据钢筋种类、直径和长度等信息，结合每米钢筋重量表，计算钢筋的重量和数量。
工程概述
采用平法识图方法进行桥梁的结构施工图解读。
平法识图
根据平法施工图，对桥梁的梁、板、柱等结构进行钢筋计算。
钢筋计算
06
总结
平法识图与钢筋计算的基本概念和原理；
平法识图与钢筋计算的关系、应用领域及重要性；
平法识图与钢筋计算的基本步骤和方法。
主要内容和重点回顾
1
平法识图和钢筋计算的前景和发展方向
计价方式与标准
Hale Waihona Puke 工程量清单与计价05
工程实例
某高层住宅楼的平法识图与钢筋计算
工程概述
某高层住宅楼，总建筑面积为12000平方米，地上15层，地下2层，建筑总高度为78米。
工程概述
平法识图
钢筋计算
某商业综合体的平法识图与钢筋计算
某大型桥梁，全长1200米，桥宽为28米，桥高为16米。

钢筋：平法识图与钢筋计算-PPT

钢筋：平法识图与钢筋计算-PPT
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
加密区为200，肢数为2； ❖ 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根一级、直
径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2根直径是22 的。
第一部分 钢筋专业知识
❖ 第一单元 基本知识 及相关概念 ❖ 第二单元 平法识图（03G101） ❖ 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马 字母，读一、二、三、四）。表示符号：
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
❖ 长度：
墙端为暗柱时：
❖ 外侧钢筋连续通过
外侧钢筋＝墙长-2*保护层 内侧钢筋＝墙长-2*保护层+弯折

平法识图与钢筋算量----柱PPT课件

平法识图与钢筋算量----柱PPT课件

保护层厚度≦5d，且基础高h>Lae，a=max(6d，500）
保护层厚度≦5d，且基础高h≦Lae，a=15d
3.代入公式求高低位钢筋
精品ppt
20
例1：某框架柱截面如图，砼强度为C30，一级 抗震，基础保护层厚度为40，柱保护层为20， 电渣压力焊，求基础插筋。
精品ppt
21
2.2 中间楼层柱纵筋算量（机接和焊接）
机接和焊接情况下：搭接错开长度都为35d， 因此出现上层错开长度=本层错开长度
中间层柱纵筋长度（低位）=中间层柱纵筋长度（高位）
精品ppt
23
例1：某框架柱截面如图，砼强度为C30，一级 抗震，基础保护层厚度为40，柱保护层为20， 电渣压力焊，求中间楼层纵筋。
精品ppt
24
2.2 顶层柱纵筋算量（机接和焊接） 2.2.1 顶层中柱纵筋计算
精品ppt
13
2.2 柱纵筋各区域的认识
非连接区：指的是钢筋不能够在此交接的区域。
一般情况下，两个构件相交处为非连接区。例如，柱子 与基础交接处，柱子与梁交接处，柱子与楼板交接处， 这些地方都会出现非连接区。
连接区：指的是钢筋可以在此区域进行搭接。
为什么需要搭接？什么叫做高位和低位？
搭接方式有多少种？
中柱顶层四面均有梁，其纵向钢筋直接锚入顶 层梁或者顶层板内，锚固方式一般为四种。
弯锚（内弯锚， 外弯锚）
精品ppt
25
直锚（加板直锚）
精品ppt
26
❖ 中柱弯锚顶层柱纵筋计算： ❖ 顶层中柱纵筋（低位）=(顶层层高-梁高-顶层
非连接区长度)+梁高-保护层厚度+12d
❖ 顶层中柱纵筋（高位）=(顶层层高-梁高-顶层 非连接区长度)-错开连接长度+梁高-保护层厚 度+12d

钢筋平法识读与计算优秀课件.ppt

钢筋平法识读与计算优秀课件.ppt
1.列表注写方式 2.截面注写方式
钢筋平法识读与计算优秀课件
柱平法的列表注写方式 是在柱平面布置图上分别在同一编号 的柱中选择一个（有时要选择几个）截 面标注几何参数代号，在柱表中注写柱 号、柱段起止标高、几何尺寸、配筋等 具体的数值，并配以各种截面形状及箍 筋类型图。
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
剪力墙平法列表注写方式
对应于剪力墙平面布置图上的编号，在表格中绘制截面 配筋图并注写几何尺寸与配筋数值。 ★分剪力墙柱表、剪力墙身表、剪力墙梁表
钢筋平法识读与计算优秀课件
剪力墙平法截面注写方式
在剪力墙平面布置图上，直接在墙柱、墙身、墙梁 上注写截面尺寸和配筋具体数值。
钢筋平法识读与计算优秀课件
＝外皮尺寸和－弯曲调整值。
作90°弯折的弯曲调整值
＝1.215d+0.215D
作135°弯折的弯曲调整值
＝0.822d-0.178D
钢筋平法识读与计算优秀课件
下料长度
5.箍筋的形式及弯钩计算
箍筋形式：一般情况下，作成“闭式”，即四面都为 封闭，箍筋的末端带有弯钩，并且有半圆弯钩、直弯钩、 斜弯钩三种，河北地区属于抗震设防带所以一般采用斜弯 钩。用Ⅰ级钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯 曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍； 弯钩平直部分的长度：对于一般构件，不宜小于箍筋直径 的5倍，对有抗震要求的结构，不应小于箍筋直径的10倍。
框架结构中应用得很普偏，当采用II级钢筋时，取D等于4d，可以根 据以上的公式计算其弯钩增加长度。如果实际工程中受力钢筋直径 大于2.5d（对I级钢筋或冷拔低碳钢丝）或4d（对于II级钢筋）时，也 可以根据以上的公式计算。

《平法识图与钢筋算量》课件

《平法识图与钢筋算量》课件
肋
热轧
细晶粒
HRBF400
钢筋
屈服强度标准值为400MPa
01 平法识图与钢筋算量基础知识
常见热轧带肋钢筋的符号和直径
01 平法识图与钢筋算量基础知识
混凝土钢筋结构钢筋选用规定——《混凝土结构设计规范》GB50010-2010（2015版）
（1）纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HPB300、
架立筋钢筋构造三维图
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部构造纵筋的锚固
搭接和锚固长度
可取15d，d为侧
部钢筋直径。
侧部构造纵筋的锚固
02 梁平法识图与钢筋算量
6.侧部钢筋构造——侧部受扭纵筋的搭接
抗震搭接长度取值为 ，位置在梁中部 /3范围内。其
抗震锚固长度为 ，锚固方式同框架梁下部或上部纵筋。
30
40
小于表中数据的1.4倍；二、三类环境中，应
三b
40
50
采取专门的有效措施。
（1）构件中受力钢筋的保护层厚度不应小于
（3）混凝土强度不大于C25时，表中保护层
厚度数值应增加5mm。
（4）基础底面钢筋的保护层厚度，有混凝土
垫层时应从垫层顶面算起，且不应小于40mm。
01 平法识图与钢筋算量基础知识
2.混凝土结构的环境类别
环境类别
条 件
一
室内干燥环境；
无侵蚀性静水浸没环境
二a
室内潮湿环境；
非严寒和非寒冷地区的露天环境；
非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；
严寒和寒冷地区的冷冻线以下与无侵蚀性的水或土壤直接接触的环境
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖11G101-1 现浇混凝土框架、剪力墙、梁、 板
❖11G101-2 现浇混凝土板式楼梯 ❖11G101-3独立基础、条形基础、筏形基础
及桩承台
2020/5/3
15
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
2020/5/3
16
梁钢筋的标注方法
2020/5/3
13
平法图集介绍
❖陈青来 ❖被国家科委列为《 “九五”国家级科技成果重
点推广计划》项目（项目编号：97070209A） ❖建设部列为一九九六年科技成果重点推广项目
(项目编号：96008)。
2020/5/3
14
平法图集介绍
❖11G101系列图集是指《混凝土结构施工图 平面整体表示方法制图规则和构造详图》 包括：
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
2020/5/3
20
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
2020/5/3
21
梁钢筋的标注方法
集中标注
2020/5/3
原位标注
22
梁钢筋的标注方法
2020/5/3
23
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
2020/5/3
24
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
29
考核 ❖JZL2(3) 300*500 ❖KL7(2B) 300*700/500
2020/5/3
30
集中标注——箍筋
❖ 三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。
❖ 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；
❖ 当梁箍筋为同一种间距及肢数时，则不需用斜线；
❖ 当全部采用架立筋时，则将其写入括号内。
❖例 ： 2 22 + (4 2)❖2 22 + 4 20
有什么不同？
2020/5/3
33
集中标注——通长筋
❖当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部纵 筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者， 按原位标注处理。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
2020/5/3
25
梁钢筋的标注方法
上部受力筋
下部受力筋
2020/5/3
26
集中标注——梁编号
2020/5/3
27
❖JZL2(1A) ❖KL7(3B)
考核
2020/5/3
28
集中标注——截面尺寸
❖ 梁截面尺寸，该项为必注值。
❖ 当为等截面梁时，用b×h表示；
剪力墙平法 板平法
11
目录
1
平法图集介绍
2020/5/3
12
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
❖当为竖向加腋梁时，用b×h GYC1×C2 表示，其 中C1 为腋长，C2 为腋高；
❖当为水平加腋梁时，用b×h PYC1×C2 表示，其 中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制；
❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
2020/5/3
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
2020/5/3
32
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
❖ 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。
❖ 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE （抗 震）；其锚固长度与方式同框架梁下部钢筋。
梁 内 有 什 么 钢 筋 ？
2020/5/3
17
钢筋
2020/5/3
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
吊筋 拉筋
18
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
2020/5/3
19
梁钢筋的标注方法
平法识图与钢筋算量
A
1
2020/5/3
2
2020/5/3
3
2020/5/3
4
2020/5/3
5
2020/5/3
6
2020/5/3
7
2020/5/3
8
2020/5/3
9
2020/5/3
特点：
减少图纸量 平面表示 整体标注
10
1 2 3 4 5
2020/5/3
目录
平法图集介绍 梁平法 柱平法
❖例 3Φ22；3Φ20
2020/5/3
34
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
❖ 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
❖例 : Φ10@100/ 200(4)
抗震框架梁
Φ8@100(4) /150(2)
2020/5/3
31
集中标注——箍筋
❖ 当抗震结构中的非框架梁、悬挑梁、井字梁，及 非抗震结构中的各类梁采用不同的箍筋间距及肢 数时，也用斜线“／”将其分隔开来。注写时， 先注写梁支座端部的箍筋（包括箍筋的箍数、钢 筋级别、直径、间距与肢数）， 在斜线后注写梁 跨中部分的箍筋间距及肢数。
