项目6 板平法识图与钢筋计算

例如:(-0.100)表示本板块比本层楼面标高低0.100m。 【例6-5】 “低板”的标注(见图6-7右上角) 该图的⑤~⑥轴线之间有三块LB1板,在这些板上都标注有(-0.050), 这表示这三块板比本层楼面标高低0.050m。 应该注意,由于这三块板的板面标高比周围的板要低0.050m,所以⑤ 轴线左边板上的负筋只能做成单侧负筋,即该负筋不能跨越⑤轴线的 KL扣到⑤轴线右边的LB1板上。
【例6-2】 双层双向布筋板(见图6-6左侧) LB1 h=100 B:X&Y 8@150 T:X&Y 8@150
说明:上述标注表示编号为LB1的楼面板,厚度为100mm,板下部配置 的贯通纵筋无论X向和Y向都是 8@150,板上部配置的贯通纵筋无论 X向和Y向都是 8@150。
需要说明的是,虽然LB1的钢筋标注只在①~②轴线的一块楼板上进 行,但是,本楼层上所有注明“LB1”的楼板都执行上述标注的配筋。
项目6 板平法识图 与钢筋计算
6.1 板的平法设计规则 6.2 板的钢筋构造
6.3悬挑板平法标注及钢筋构造

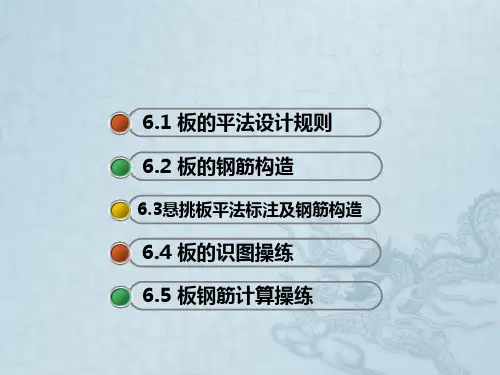

6.4 板的识图操练 6.5 板钢筋计算操练
6.1 板的平法设计规则
6.1.1 板的分类 板包括楼面板和屋面板,是房屋结构中重要的水平承重构件,它把荷载 传递到梁或墙上。当为无梁楼盖时,板荷载直接传递到柱上。当板的位 置(与梁、墙的关系)不同时,由于受力不同,配筋构造不同,就会有各种情 况的板。板的分类、板内钢筋分类,以及各种形状板的分类,见图6-4。
二、板支座原位标注 板支座原位标注的内容为:板支座上部非贯通纵筋(即支座负筋)和 纯悬挑板上部受力钢筋。 1.板支座原位标注的基本方式 (1)采用垂直于板支座(梁或墙)的一段适宜长度的中粗实线来代表 负筋,在负筋的上方注写:钢筋编号、配筋值、横向连续布置的跨数 (注写在括号内,当为一跨时可不注),以及是否横向布置到梁的悬挑 端。 (2)在负筋的下方注写自支座中线向跨内的延伸长度。
下面再按照不同的依据,对板进行分类,见表6-1。
表6-1 板的分类
6.1.2 板编号规定 11G101-1图集包括现浇混凝土楼面板与屋面板平法制图规则和构 造详图,该图集针对板块进行编号,编号由代号和序号组成,见表6-2。
表6-2板 块 编 号
6.1.3 板平法制图规则 11G101-1图集中对板钢筋标注分为集中标注和原位标注两种。集 中标注的主要内容是板的贯通纵筋,原位标注的主要内容是针对板的 非贯通纵筋(支座负筋)。 下面分别介绍平法板的集中标注和原位标注。 一、板块集中标注 图集的集中标注以“板块”为单位。对于普通楼面,两向均以一跨 为一块板。板块集中标注的内容有:板块编号、板厚、贯通纵筋,以及 当 板面标高不同时的标高高差。板块集中标注见见图6-7) LB3 h=100 B:X&Y 8@150 T:X 8@150
说明:上述标注表示编号为LB3的楼面板,厚度为100mm,板下部配置 的贯通纵筋无论X向和Y向都是 8@150,板上部配置的X向贯通纵筋 为 8@150。
注意,板上部Y向没有标注贯通纵筋,但是并非没有配置钢筋——Y 向的钢筋为支座原位标注的横跨两道梁的负筋⑨ 10@100。
(3)贯通纵筋:贯通纵筋按板块的下部纵筋(用B表示)和上部纵筋(用T 表示)分别注写(当板块上部不设贯通纵筋时则不注)。
【例6-1】 单层单向布筋板(单向板) LB4 h=100 B:Y 10@150
说明:上述标注表示编号为LB4的楼面板,厚度为100mm,板下部布置 Y向贯通纵筋 10@150,板下部X向布置的分布筋不必进行集中标注, 而在施工图中统一注明。
图6-6 板平法施工图(2)
相同编号的板块,其板类型、板厚和贯通筋均要相同,但板面标 高、跨度、平面形状以及板支座上部非贯通筋可以不同。无论是矩 形板、多边形板、刀把形板,还是其他形状的板,都执行同样的配筋。 对这些尺寸不同或形状不同的板,计算钢筋时,要分别计算每一块板的 钢筋用量。
【例6-3】 单层双向布筋板(见图6-6右侧) LB5 h=150 B:X 10@135 Y 10@110 说明:上述标注表示编号为LB5的楼面板,厚度为150mm,板下部配置 的X向贯通纵筋为 10@135,Y向贯通纵筋为 10@110。 由于没有“T”的钢筋标注,说明板上部不设贯通纵筋。这就是说,每 一块板的周边需要支座负筋(上部非贯通纵筋)的原位标注。应该指出 ,同为LB5的板,但周边设置的负筋可能各不相同。由此可见,楼板的编 号与负筋的设置无关。
另外,该LB3的集中标注虽然是注写在④~⑤轴线的走廊板上,但在 ③~④轴线和⑤~⑥轴线的走廊板LB3都执行上述标注的贯通纵筋,只 是横跨这几块板的负筋规格和间距不同。
图6-7 板平法施工图(3)
(4)板面标高高差。板面标高高差是指相对于结构层楼面标高的高 差,应将其注写在括号内。有高差则注,无高差则不注。
图6-5 板平法施工图(1)
(1)板块编号:按照表6-2规定编号。 相同编号的板块的类型、板厚和贯通纵筋均要相同,但板面标高、 跨度、平面形状以及板支座上部非贯通纵筋可以不同,如同一编号板 块的平面形状可为矩形、多边形及其他形状等。施工和预算时,应根 据其实际平面形状,分别计算各块板的混凝土与钢材用量。例如,图6-5 中的LB1就包括大小不同的矩形板,还包括一块刀把形板。在图中,仅 在其中某一块板上进行了集中标注,其他相同编号的板参照执行。 (2)板厚注写:板厚注写为h=×××,例如:h=100。 当悬挑板的端部改变截面厚度时,注写为h=×××/×××(斜线前为板根 的厚度,斜线后为板端的厚度),例如:h=80/60。
2.板支座原位标注举例
(1)单侧负筋(单跨布置)。 图6-8中,②轴线梁上的单侧负筋①号钢筋,在负筋的上部标注: ① 8@15,在负筋的下部标注1000。这表示这个编号为①号的负筋, 规格和间距为 8@150,从梁中线向跨内的延伸长度为1000mm(见图6 -8左侧)。 应该注意:这个负筋上部标注的后面没有带括号的内容,说明这个负 筋①只在当前跨(即一跨)的范围内进行布置。
