三、管道施工图的识读看懂图纸、熟悉图纸是正确提出工程量、编好施工图预算的先决条件。
图6-4 管线的表示方法看图也要有个程序,当拿到一套图纸时,首先要看图纸目录,按图纸目录的编号核对这份图纸是否齐全。
工艺管道施工图纸少则数十张,多则数百张,其中主要的图纸一张也不能少。
图纸核对完后,要先看首页图和设计说明,以对这份图纸有个初步的了解。
首页图很重要,有些设计说明和施工技术要求就写在首页图上。
从图纸目录和设计说明中了解了工程项目的大致情况后,还应对图便的含义、设备位号的索引、管架管及管件图的图样情况也作一个大致的了解。
由于管路布置图是根据工艺流程施工图、设备图和设备布置图画出来的,因此必须先从带控制点的工艺流程图中了解生产工艺过程以及流程中的设备、管道和控制点的配备情况。
再以平面图为主,把立面图或剖面图对照起来识读。
流程图是按生产过程中物料的流动情况,用直观的示意形式,表明工艺设备与管道的关系以及各种管道输送介质的流向。
流程图上的管线长度,不代表管线实际的走向和长度。
通过看流程图,应该知道设备的数量、名称和编号,了解物料介质流向以及原料转变为阗成品或成品的来龙去脉,掌握管子、管件、阀门的规格及控制点(测压点、测温点和分析点)的部位和名称。
如图6-5所示是油泵管路系统流程图。
这是一组由油泵、冷却器、过滤器和压缩机曲轴箱通过管路的连接而组成的油冷却循环系统。
润滑曲轴的油从曲轴箱304沿管线L1-φ38×3进入油泵303-1或302-2,油经泵加压后沿管线L2-φ32×3和L4-φ32×3流向冷却器302冷却,再沿管线L5-φ32×3流向过滤器301进行过滤,最后油沿管线L6-φ32×3重新回到压缩机曲轴箱。
图6-5 油泵管路系统流程图301—过滤器;302—冷却器;304—曲轴箱;303-1、-2-油泵;P303A、B—压力表;T320—温度计·1·通过流程图还可知道油泵303-1或303-2的出口管上各有一只压力表(P303A和P303B)在冷却器302的油管出口上有一只温度计(T302)。
管道施工图的识读技巧1. 设计规范要求,暖气支管不得小于DN20。
2. 保温常规做法――给水:防结露保温,热水:保温,消防:不保温,冷冻水:连阀门都需保温,冷却水:按设计要求,未要求可以不作。
一般吊顶里的管道均需保温。
3. 给水:暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
4. 管井里除消防、喷洒管道管道外均做保温。
5. 镀锌钢管连接方式:《DN100丝接,>DN100可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接。
6. 管道外皮距墙距离为25-50mm。
7. 采暖干管接立管时,当立管直线管段<15m时,采用2个90。
弯头,当直线管段>15m时采用3个90。
弯头。
8. 施工时,排水管宁高勿低,地漏宁低勿高。
9. 标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶。
10. 暖气片中应与窗同轴。
11. 闸阀:开关作用,阻力系数0.5;截止阀:调节开关作用,阻力系数19。
12. 补偿器分为:自然补偿,方型胀力,弯头,波纹补偿器,套筒补偿器,球型胀力,角质胀力。
13. 集气罐:干管末端,其管径为末端管道直径的4-6倍。
膨胀水箱:稳压、排气、容纳膨胀水、信号作用。
气压罐:稳压、排气。
14. 膨胀水箱共五根管道:膨胀管、循环管、溢水管、排污管、信号管。
15. 集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3。
16. 按照标准图集,掌握热媒入口情况。
17. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
(1)刚性防水套管:Ⅰ型防水套管,Ⅱ型防水套管,Ⅲ型防水套管18. Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋,将翼环直接含在钢管上。
19. (2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
20. 一般管道穿外墙的管道加防水套管。

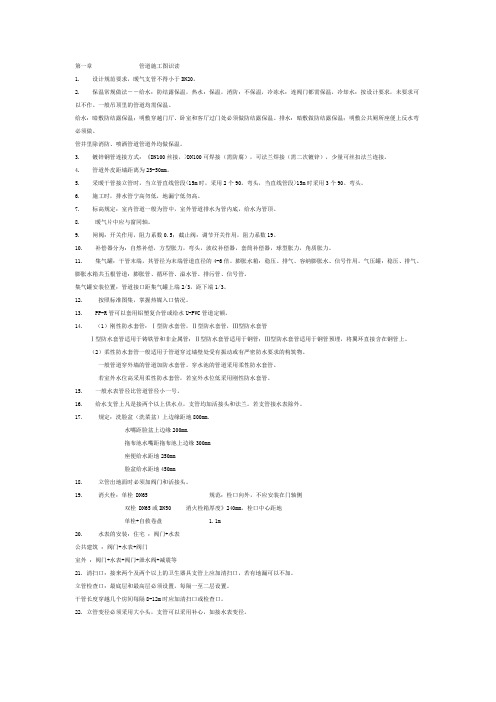

第一章管道施工图识读1. 设计规范要求,暖气支管不得小于DN20。
2. 保温常规做法――给水:防结露保温,热水:保温,消防:不保温,冷冻水:连阀门都需保温,冷却水:按设计要求,未要求可以不作。
一般吊顶里的管道均需保温。
给水:暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式:《DN100丝接,>DN100可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时,当立管直线管段<15m时,采用2个90。
弯头,当直线管段>15m时采用3个90。
弯头。
6. 施工时,排水管宁高勿低,地漏宁低勿高。
7. 标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀:开关作用,阻力系数0.5;截止阀:调节开关作用,阻力系数19。
10. 补偿器分为:自然补偿,方型胀力,弯头,波纹补偿器,套筒补偿器,球型胀力,角质胀力。
11. 集气罐:干管末端,其管径为末端管道直径的4-6倍。
膨胀水箱:稳压、排气、容纳膨胀水、信号作用。
气压罐:稳压、排气。
膨胀水箱共五根管道:膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3。
12. 按照标准图集,掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. (1)刚性防水套管:Ⅰ型防水套管,Ⅱ型防水套管,Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋,将翼环直接含在钢管上。
(2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
管道工程图识读本文档旨在介绍《管道工程图识读》的重要性和目的,并大致概述下文将涵盖的主题和内容。
管道工程图是在管道工程领域中使用的一种重要工具,它通过图形和符号的方式表达各种管道系统的设计和布局。
准确理解和识读管道工程图对于工程师和技术人员来说至关重要,因为它帮助他们理解管道系统的结构、安装和维护方式。
本文档将逐步介绍如何正确识读管道工程图。
首先,我们将解释各种管道工程图中常用的符号、图例和标记。
然后,我们将深入研究管道工程图中的不同组件和元素,包括管道、阀门、连接件等。
我们还将探讨如何解读管道工程图中的尺寸和比例,并讨论常见的注释和说明。
最后,我们将提供一些识读管道工程图的实际例子和练,帮助读者提升他们的识读能力。
通过研究《管道工程图识读》,读者将能够掌握正确理解和解读管道工程图的技巧,从而更加高效和准确地进行管道系统的设计、安装和维护工作。
本部分将介绍不同类型的管道工程图,包括平面图、剖面图、装配图等,以及它们各自的特点和用途。
平面图平面图是管道工程图中常用的一种图纸类型。
它以平面的方式展示管道系统在水平面上的布局和结构。
平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。
通过平面图,工程师可以快速了解管道系统的整体布局,便于进行计划和设计。
平面图平面图是管道工程图中常用的一种图纸类型。
它以平面的方式展示管道系统在水平面上的布局和结构。
平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。
通过平面图,工程师可以快速了解管道系统的整体布局,便于进行计划和设计。
剖面图剖面图是管道工程图中描述管道系统纵向结构的一种图纸。
它通过切割管道系统并在侧视图中展示,使得工程师可以清楚地了解管道系统的内部结构和管道之间的连接方式。
剖面图可以显示管道的高度、深度、斜度、材料和标记等重要信息。
工程师通常使用剖面图来分析管道系统的纵向布局,以便确定最佳施工方案和材料选择。
管道施工图的识读1、平面图室内给水排水管道平面图布置图是施工图纸中最基本和最重要的图样,常用的比例是1:100和1:50两种,它主要表明建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
这种布置图上的线条都是示意性的,同时管配件(如活接头、内外螺纹、外接头等)也不画出来,因此在识读图纸的同时还必须熟悉给水排水管道的施工工艺。
在识读管道平面布置图时应该掌握的主要内容和注意事项如下。
(1)查明卫生器具、用水设备(开水炉、水加热器等)和升压设备(水泵、水箱等)的类型、数量、安装位置、定位尺寸。
卫生器具和各种设备通常是用图例画出来的,它只能说明器具和设备的类型,而不能具体表示各部尺寸及构造,因此,在识读时必须结合有关详图或技术资料,搞清楚这些器具和设备的构造、接管方式和尺寸。
常用的卫生器具的构造和安装尺寸应在平时就记住,以便配管时心中有数,做到配管准确无误。
(2)弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给水排水管网的连接形式、管径及坡度等。
给水引入管通常自用水量最大或不允许间断供水的地方引入,这样可使大口径管道最短,供水可靠。
给水引入管上一般都装设阀门。
阀门如果设在室外阀门井内,在平面图上就能完整地表示出来,这时要查明阀门的型号及距建筑物的距离。
污水排水管与室外排水总管的连接,是通过检查井来实现的,要了解排出管的长度,即外墙至检查井的距离。
排出管在检查井内通常取管顶平连接(排出管与检查井上的排水管管顶高相同),以免排出管埋设过深或产生倒流。
给水引入管和污水排出管通常都注上系统编号,编号和管道种类分别写在直径约为8~10mm的圆圈内,圆圈内过圆心画一水平线,线上面标注管道种类,如给水系统写给或写汉语拼音字母J,污水系统写污或写汉语拼音字母W。
线下面标注编号,用阿拉伯字书写。
(3)查明给水排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。
从平面图上可以清楚地查明管路是明装还是暗装,以确定施工方法。
