管道施工图的识读技巧

三、管道施工图的识读看懂图纸、熟悉图纸是正确提出工程量、编好施工图预算的先决条件。

图6-4 管线的表示方法看图也要有个程序，当拿到一套图纸时，首先要看图纸目录，按图纸目录的编号核对这份图纸是否齐全。

工艺管道施工图纸少则数十张，多则数百张，其中主要的图纸一张也不能少。

图纸核对完后，要先看首页图和设计说明，以对这份图纸有个初步的了解。

首页图很重要，有些设计说明和施工技术要求就写在首页图上。

从图纸目录和设计说明中了解了工程项目的大致情况后，还应对图便的含义、设备位号的索引、管架管及管件图的图样情况也作一个大致的了解。

由于管路布置图是根据工艺流程施工图、设备图和设备布置图画出来的，因此必须先从带控制点的工艺流程图中了解生产工艺过程以及流程中的设备、管道和控制点的配备情况。

再以平面图为主，把立面图或剖面图对照起来识读。

流程图是按生产过程中物料的流动情况，用直观的示意形式，表明工艺设备与管道的关系以及各种管道输送介质的流向。

流程图上的管线长度，不代表管线实际的走向和长度。

通过看流程图，应该知道设备的数量、名称和编号，了解物料介质流向以及原料转变为阗成品或成品的来龙去脉，掌握管子、管件、阀门的规格及控制点（测压点、测温点和分析点）的部位和名称。

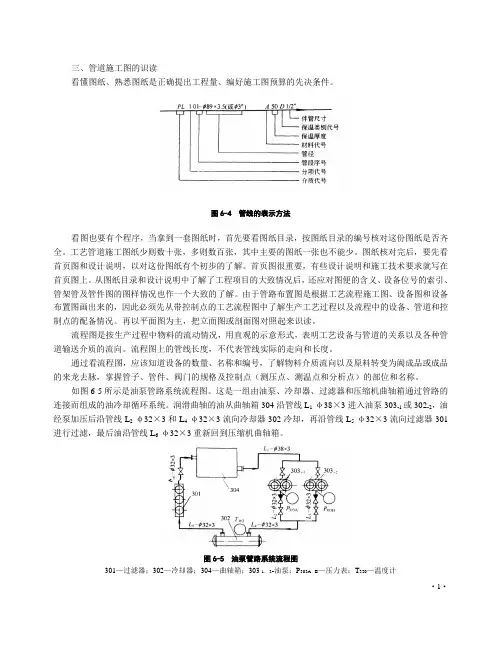

如图6-5所示是油泵管路系统流程图。

这是一组由油泵、冷却器、过滤器和压缩机曲轴箱通过管路的连接而组成的油冷却循环系统。

润滑曲轴的油从曲轴箱304沿管线L1-φ38×3进入油泵303-1或302-2，油经泵加压后沿管线L2-φ32×3和L4-φ32×3流向冷却器302冷却，再沿管线L5-φ32×3流向过滤器301进行过滤，最后油沿管线L6-φ32×3重新回到压缩机曲轴箱。

图6-5 油泵管路系统流程图301—过滤器；302—冷却器；304—曲轴箱；303-1、-2-油泵；P303A、B—压力表；T320—温度计·1·通过流程图还可知道油泵303-1或303-2的出口管上各有一只压力表（P303A和P303B）在冷却器302的油管出口上有一只温度计（T302）。

给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。

对这些图纸进行识读，需要具备一定的技术知识和经验。

下面将从几个方面介绍排水工程施工图的识读方法。

一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。

了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。

2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。

3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。

施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。

二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。

施工单位需要根据这些信息确定施工方法和工艺。

2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。

3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。

三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。

2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。

通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

市政管道工程识图的这些知识必须知道施工图识读是所有工程人的必修技能之一，今天小编就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP△钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接△PE管（5）新型管材nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等△FRP管3.给水管件①配件n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

管道工程图识读本文档旨在介绍《管道工程图识读》的重要性和目的，并大致概述下文将涵盖的主题和内容。

管道工程图是在管道工程领域中使用的一种重要工具，它通过图形和符号的方式表达各种管道系统的设计和布局。

准确理解和识读管道工程图对于工程师和技术人员来说至关重要，因为它帮助他们理解管道系统的结构、安装和维护方式。

本文档将逐步介绍如何正确识读管道工程图。

首先，我们将解释各种管道工程图中常用的符号、图例和标记。

然后，我们将深入研究管道工程图中的不同组件和元素，包括管道、阀门、连接件等。

我们还将探讨如何解读管道工程图中的尺寸和比例，并讨论常见的注释和说明。

最后，我们将提供一些识读管道工程图的实际例子和练，帮助读者提升他们的识读能力。

通过研究《管道工程图识读》，读者将能够掌握正确理解和解读管道工程图的技巧，从而更加高效和准确地进行管道系统的设计、安装和维护工作。

本部分将介绍不同类型的管道工程图，包括平面图、剖面图、装配图等，以及它们各自的特点和用途。

平面图平面图是管道工程图中常用的一种图纸类型。

它以平面的方式展示管道系统在水平面上的布局和结构。

平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。

通过平面图，工程师可以快速了解管道系统的整体布局，便于进行计划和设计。

平面图平面图是管道工程图中常用的一种图纸类型。

它以平面的方式展示管道系统在水平面上的布局和结构。

平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。

通过平面图，工程师可以快速了解管道系统的整体布局，便于进行计划和设计。

剖面图剖面图是管道工程图中描述管道系统纵向结构的一种图纸。

它通过切割管道系统并在侧视图中展示，使得工程师可以清楚地了解管道系统的内部结构和管道之间的连接方式。

剖面图可以显示管道的高度、深度、斜度、材料和标记等重要信息。

工程师通常使用剖面图来分析管道系统的纵向布局，以便确定最佳施工方案和材料选择。

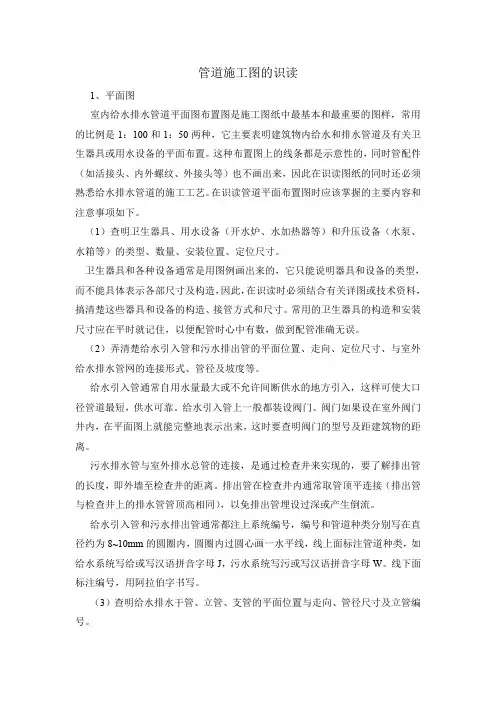

管道施工图的识读1、平面图室内给水排水管道平面图布置图是施工图纸中最基本和最重要的图样，常用的比例是1：100和1：50两种，它主要表明建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。

这种布置图上的线条都是示意性的，同时管配件（如活接头、内外螺纹、外接头等）也不画出来，因此在识读图纸的同时还必须熟悉给水排水管道的施工工艺。

在识读管道平面布置图时应该掌握的主要内容和注意事项如下。

（1）查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。

卫生器具和各种设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部尺寸及构造，因此，在识读时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。

常用的卫生器具的构造和安装尺寸应在平时就记住，以便配管时心中有数，做到配管准确无误。

（2）弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给水排水管网的连接形式、管径及坡度等。

给水引入管通常自用水量最大或不允许间断供水的地方引入，这样可使大口径管道最短，供水可靠。

给水引入管上一般都装设阀门。

阀门如果设在室外阀门井内，在平面图上就能完整地表示出来，这时要查明阀门的型号及距建筑物的距离。

污水排水管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。

排出管在检查井内通常取管顶平连接（排出管与检查井上的排水管管顶高相同），以免排出管埋设过深或产生倒流。

给水引入管和污水排出管通常都注上系统编号，编号和管道种类分别写在直径约为8~10mm的圆圈内，圆圈内过圆心画一水平线，线上面标注管道种类，如给水系统写给或写汉语拼音字母J，污水系统写污或写汉语拼音字母W。

线下面标注编号，用阿拉伯字书写。

（3）查明给水排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。

从平面图上可以清楚地查明管路是明装还是暗装，以确定施工方法。

第一章管道施工图识读管道施工图是工程实施的重要文档之一，它承载着工程设计师和工程实施人员的心血，具有指导施工人员按设计要求建设管道工程的重要作用。

因此，管道施工图的正确识读和分析非常关键，对于施工人员来说，必须具备一定的管道施工图识读能力，才能有效地指导和完成工程实施。

本章将介绍管道施工图的基本内容以及如何识读和分析施工图。

一、管道施工图的基本内容管道施工图是依照设计图纸制作的，是用于实施工程施工的方式和方法，通常包括以下内容：1. 工程标准管道施工图是以具体工程设计为依据，但同时也要符合相关的施工标准和要求。

这些标准在施工图上被体现为红色字体，具体包括工程文件、国家标准、地方标准等等。

2. 主体图主体图是管道施工图中最重要的一个部分，它通常是图形最多、最复杂的部分，也是施工人员在实施工程时需要参考的重要依据。

主体图包括了管道工程中涉及的各种设备、管路、阀门、支架等基本元素，可以由多张图纸组成。

3. 母排图母排图是连接各个主体图的基本图形，它通常是对整个管道工程全貌的呈现。

母排图上标注了管道和支架主要的高程尺寸。

每一个主体图在母排图上都有其对应的指示位置，使得每一个主体图都有其在整个管道工程中的位置关系。

4. 详图详图主要包括一些管道的细节设计或者复杂部分的扩大图，通常在主体图之上或者之下标注，帮助施工人员更好地理解整个工程的设计想法。

5. 配管图配管图主要是指管道布置图，包括管道的集中和分支管、管道的大小，连接方式等等信息，同时标明了管道上各个点的高度。

上述内容只是管道施工图的基本内容，当然还有其他各种辅助图、表格等附加元素。

最终，管道施工图将会被分为多张图纸，这些图纸是有对应关系的，组成整体的设计方案。

二、管道施工图的识读和分析理解和识读管道施工图的关键是对每个图研究出如何发挥其在施工中的作用。

一般而言，识读管道施工图主要包括以下几个方面：1. 序号、位置及人员标识施工人员在识读管道施工图时必须关注图中的每个元素，主要是要弄清楚管道施工图中的元件编号，它们的名称、规格及数量。

管道施工图的识读技巧1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

3. 给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

4. 管井里除消防、喷洒管道管道外均做保温。

5. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

6. 管道外皮距墙距离为25-50mm。

7. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

8. 施工时，排水管宁高勿低，地漏宁低勿高。

9. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

10. 暖气片中应与窗同轴。

11. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

12. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

13. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

14. 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

15. 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

16. 按照标准图集，掌握热媒入口情况。

17. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管18. Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

19. （2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

20. 一般管道穿外墙的管道加防水套管。
