管道施工图基本知识

第三章工艺管道识图知识一、图纸中的符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。

点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪线：管件、阀件断裂处的边界线2、管道的规定代号：油气田常用：油管线Y 油气混输YM 原油管线Y含水原油管线S Y天然气管线M 循环冷却水XH给水管线S 蒸汽管线Z 排水管线X热水管线R 生产热水管线R1 热水回水管线R4回水管线(凝结水管) N炼油化工常用：3、常用图例：见表2－2－1。

工艺管线安装施工图常用图例表2－2－14、施工图的表示方法：A、标题栏：项目：具体的工程名称图名：本张图纸的名称和主要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：缩小比例：1：2、1：3、1：5、………放大比例：2：1、4：1、10：1、………无比例时如何确定比例管道施工图中常用比例：1：25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表示。

在立(剖)面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。

管道的相对标高，以建筑物低层室内地坪为正负零。

对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。

一般标高：管中心标高：管顶标高管底标高工艺管线轴测图中常用EL+数字表示标高D、坡度、方向标：E、尺寸线：起始线(箭头)、尺寸线、尺寸数字、尺寸界线。

二、管道安装工程的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是预算人员了解工程情况重要而关键的一步，也是从事施工图预算编制的首要条件和环节。

(一)管道的单双线图：管道施工图从图纸上可分为单线图和双线图。

在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线的投影。

安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

(3) 一般管道穿外墙的管道加防水套管。

第七节 工业管道施工图一、概 述管道工程中的动力管道、锅炉管道及化工工艺管道主要是用来把单个机械设备或车间连接成完整的生产工艺系统，对于这类管道统称为工业管道。

由于是生产工艺系统中的管道，所以也称工艺管道。

但确切地说，工艺管道是指直接为产品生产输送各种物料介质的管道，因此，也叫物料管道。

在化工、石油、化纤等工业中，按生产工艺流程的要求，用管道把单个机械设备或装置连接成完整的生产工艺系统，通过一系列的化学反应使原料变为人们需要的产品，这类表达化工生产过程与联系的图样称为化工工艺管道图，它包括工艺流程图、设备布置图和管路布置图等。

化工工艺管道施工图属化工、机电安装工程的范畴，它的设计与施工是按照化工、机电安装工程中的有关技术规范和操作规程进行的。

化工工艺管道图在图样类型上可分为基本图和详图两大部分;从图样作用可分为工艺流程图、设备布置图和管路布置图等三部分。

本章着重介绍化工工艺管道图。

二、工业设备图（一）工业设备图的尺寸标注化工设备图尺寸标注一般有四类:l.特性尺寸图7-1 多次旋转的表达方法 图7-2 管口方位图表示设备的主要特性、规格和生产能力等数据，如槽罐直径为Φ5000，容积为135m3。

2.外形尺寸表示设备的总体尺寸，是包装、运输、建筑设计及安装就位时必不可少的数据，如贮罐的高为7m，总宽为筒体外径。

3．装配尺寸表示设备上各个零部件的相对位置，它是制造设备的必要依据。

在贮罐中人孔与筒体的轴向装配位置，扶梯与人孔的相对位置等。

4.安装尺寸表示设备安装在地基上的有关尺寸，根据这些尺寸数据和设备的 重量，可以设计安装该设备所需要的基础大小及基础上地脚螺栓孔的直径和相互位置尺寸。

5.其他尺寸表示设备上零部件的规格尺寸如表示人孔的尺寸，表示液位到管接口的尺寸等。

在化工设备图上选取的尺寸基准，通常有图7-3所示下列几种: （1）设备筒体和封头间的轴线，如图7-3中的a所示。

（2）设备筒体和封头间的环向焊接缝，如图7-3中的b所示。

管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。

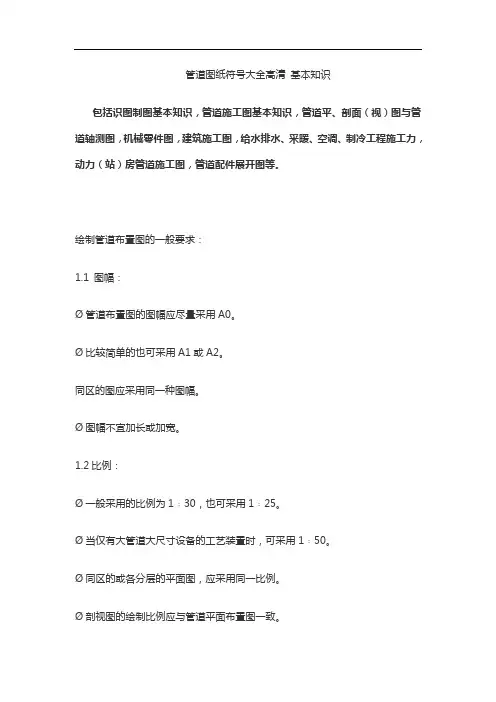

管道图纸符号大全高清基本知识
包括识图制图基本知识，管道施工图基本知识，管道平、剖面（视）图与管道轴测图，机械零件图，建筑施工图，给水排水、采暖、空调、制冷工程施工力，动力（站）房管道施工图，管道配件展开图等。

绘制管道布置图的一般要求：
1.1图幅：
Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：
Ø一般采用的比例为1﹕30，也可采用1﹕25。

Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3图线：
Ø粗线0.9～1.2mm→单线管道。

Ø中粗线0.5～0.7mm→双线管道。

Ø细线0.15～0.3mm→法兰、阀门及其他图线。

1.4字体：
图名、图标中的图号、视图符号7号字。

Ø工程名称、文字说明及轴线号、表格中的文字5号字。

Ø数字及字母、表格中的文字（格子小于6mm时）3.5号字。

管道图入门知识点总结一、管道图的基本概念1. 管道图是用来表示管道系统布局和安装细节的图形表示方法，通常包括管道的走向、连接方式、管道尺寸和安装位置等信息。

2. 管道图通常是在施工图中的一部分，用于指导管道系统的施工和安装，并为维护和修理提供参考。

二、管道图的绘制规范1. 管道图的绘制需要按照一定的标准和规范进行，如线条粗细、符号使用和图例规定等。

2. 管道图的绘制还需要考虑美观和易读性，因此要注意布局和标注的规范性和清晰度。

三、管道图的主要内容1. 管道图通常包括管道的走向和连接方式，即管道的布局和管道之间的连接关系。

2. 管道图还要标注管道的尺寸和材质，以及管道的安装位置和支撑方式等信息。

四、管道图的绘制方法1. 管道图可以手绘或使用计算机辅助绘图软件进行绘制，一般都是按照给定的比例和尺寸进行绘制的。

2. 管道图的绘制需要按照管道系统的实际情况和设计要求进行，包括管道走向、连接方式、尺寸和安装位置等。

五、管道图的常用符号和标注1. 管道图的常用符号包括管道、阀门、支架、管道连接件等，这些符号是按照一定的规范和标准来使用的。

2. 管道图的标注要包括管道尺寸、材质、安装位置等信息，以便施工和维护时的参考。

六、管道图的应用领域1. 管道图广泛应用于建筑、化工、水利、机械等领域的工程设计和施工中，用于指导管道系统的布局、安装和维护。

2. 管道图还可以作为工程文件中的一部分，用于审核、验收和记录管道系统的设计和施工情况。

七、管道图的特点和要求1. 管道图要求清晰、准确、规范，并能够直观地展现管道系统的布局和连接关系，以便于施工和维护。

2. 管道图还要求符合相关法规和标准，以确保管道系统的安全和可靠性。

八、管道图的进阶知识1. 高级的管道图设计需要掌握管道工程学、流体力学和热力学等专业知识，以便更好地理解管道系统的运行原理和特点。

2. 管道图的进阶知识还包括CAD软件的应用和绘图技巧的提高，以便更高效地完成管道图的绘制和修改。

第一章管道施工图识读1。

设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温,热水：保温，消防:不保温,冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作.一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3。

镀锌钢管连接方式:《DN100丝接,>DN100可焊接（需防腐),可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时,采用2个90。

弯头，当直线管段>15m时采用3个90.弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高.7. 标高规定：室内管道一般为管中，室外管道排水为管内底,给水为管顶.8。

暖气片中应与窗同轴。

9。

闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19.10。

补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力,角质胀力.11。

集气罐：干管末端，其管径为末端管道直径的4—6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐:稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3.12。

按照标准图集，掌握热媒入口情况.13。

PP-R管可以套用铝塑复合管或给水U—PVC管道定额.14. (1）刚性防水套管:Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上.（2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管.15。

市政管道工程识图知识大全一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插 n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等3.给水管件①配件 n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

③混凝土带形基础沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。
