3.电子控制动力转向
电子控制动力转向的形式较多，目前汽车动力转向的发展趋势为四轮转向系统。它 们分别显示出不同的优越性，如有的可获得最优化的转向作用力特性、最优化的转向回 正特性，起到改善行驶的稳定性以及节能和降低成本的作用；有的主要是为了提高转向 能力和转向响应性；有的主要用来改善高速行驶时的稳定性。目前电控前轮动力转向较 普及，通过控制转向力，保证汽车原地或低速行驶时转向轻便，而高速行驶时又确保安 全。
第23页/共60页
图1-5 ECU的组成 1—传感器 2—模拟信号 3—输入回路 4—A/D转
换器 5—输出回路 6—执行元件 7—微机 8—数字信号 9—ROM/RAM记忆装置
第24页/共60页
2.ECU的组成
(1)输入回路 输入ECU的传感器信号有两种：一种是模拟信号(图1-6 a)，如：热线式空气流量计的输出信号和冷却液温度传感器的输出信 号等；另一种是数字信号(图1-6b)，如卡门旋涡式空气流量计的输出 信号和转速传感器的输出信号等。 (2)A/D转换器 由传感器输入的模拟信号，微机不能直接处理，故要 用A/D转换器将模拟信号转换成数字信号，再输入微机。 (3)微型计算机 微机的功用是根据发动机工作的需要，把各种传感器 送来的信号用内存的程序(微机处理的顺序)和数据进行运算处理，并 把处理结果如汽油喷射控制信号、点火控制信号等送往输出回路。
第8页/共60页
一、电子控制系统的一般组成
图1-3 电子控制系统的一般组成
第9页/共60页
二、自动控制系统的分类
1.按控制系统有无反馈环节分类 2.按输入量变化的规律来分类 3.按系统传输信号对时间的关系分类 4.按系统输出量和输入量的关系分类 5.简化的汽车电子控制系统模型
第10页/共60页

30 15 X
K5-转向指示灯；K6-报警指示灯；K7-制动液面、驻车指示灯；K10-除霜器指示灯；M5-左转向 灯；M6-左后转向灯；M7-右转向灯； M8-右后转向灯； M9-左制动灯； M10-右制动灯； M16-左 倒车灯；M17-右倒车灯；J4-喇叭继电器；E3-危急报警灯开关；F-制动灯开关；F4-倒车灯开关； E2-转向灯开关；F9-驻车制动灯开关； J2-闪光继电器；H-喇叭按钮； H 1-喇叭；S18-喇叭继电 器及驻车制动灯熔断器S4-危急报警灯熔断器； S2-制动灯熔断器； S9-转向灯熔断器； S15-倒车 灯熔断器；S16-喇叭熔断器
配光镜的几何形状
结构类型： 按光学组件的结构类型不同，前照灯可分为可拆式、半
封闭式和全封闭式三种 。
全封闭式前照灯 1-配光镜；2-反射镜；3-接头；4-灯丝
半封闭式前照灯 1-配光镜；2-灯泡；3-反射镜；
4-插座；5-接线盒；6-灯壳
近光灯防眩目措施如下： （1）近光灯丝装在焦点上方 将近光灯丝装在反射镜焦点上方，使近光灯的光线经反射 镜反射后绝大部分投向路面，从而具有一定的防止眩目的作 用。 （2）在近光灯丝下方设配光屏 用配光屏挡住近光灯丝射向反射镜下半部的光线，从而消 除了近光灯光束向斜上方照射的部分，使防眩目效果得到进 一步改善。 （3）采用非对称近光光形 配光屏安装时偏转一定的角度，使近光的光形分布不对称， 不仅可以防止驾驶员眩目，还可以防止迎面而来的行人眩目， 并且照亮同方向的人行道路，更加保证了汽车行驶的安全。
转向信号灯电路主要由转向信 号灯、闪光器、转向灯开关等组 成。转向信号灯的闪烁是由闪光 器控制的。
许多汽车转向信号灯和示宽灯 装在一起，采用双灯丝结构。功 率高的是转向信号灯，以保证在 示宽灯亮时，转向信号灯的闪烁 仍然可以明显分辨。

2020/3/3
3
水温表是显示冷却水温度的仪表，单位是℃(摄氏度)。它的传
感器是一种热敏电阻式传感器，用螺纹固定在发动机冷却水道上。 热敏电阻决定了流经水温表线圈绕组的电流大小，从而驱动表头 指针摆动。以前汽车发动机的冷却水都是用自来水来充当，很多 汽车发动机冷却系统都用专门的冷却液，因此也称为冷却液温度 表。
汽
车
仪
表 及 指
汽车仪 表
示
灯
系
统2020/3/3
指示灯 系统
组合式 仪表
1
汽车仪表由各种仪表、指示器，特别是驾驶员用警示灯报警器等组成，为驾驶
员提供所需的汽车运行参数信息。按汽车仪表的工作原理不同，可大致分为三代。 第一代汽车仪表是机械机芯表；第二代汽车仪表称为电气式仪表；第三代为全数 字汽车仪表，他是一种网络化、智能化的仪表，其功能更加强大，显示内容更加 丰富，线束链接更加简单。
• 油量指示灯：该指示灯用 来显示车辆内储油量的多 少，当钥匙门打开，车辆 进行自检时，该油亮指示 灯会短时间点亮，随后熄 灭。如启动后该指示灯点 亮，则说明车内油量已不 足。
2020/3/3
10
2020/3/3
11
2020/3/3
12
2020/3/3
13
2020/3/3
14
2020/3/3
电流表
机油压 力表
水温表
汽车仪 表
发动机 转速表
车速里 程表
燃油表
2020/3/3
2
机油压力表是显示机油压力的仪表，单位是kPa(千帕)。机油压
力表传感器是一种压阻式传感器，用螺纹固连在发动机机油管路上。 由机油压力推动接触片在电阻上移动，使阻值变化从而影响到通过 仪表到地的电流量，驱动指针摆动。由于机油压力有一定的压力范 围，为了清晰明了，有许多汽车的机油压力表用指示灯表示，如果 发动机运转时它仍然亮着，就表示发动机润滑系统可能不正常了。

车道保持辅助系统 （LKA）：帮助驾驶 员保持在车道内行驶， 避免偏离车道
盲点监测系统 （BSD）：监测车 辆后方盲区，避免 变道时发生碰撞
01
02
03
04
提高驾驶舒适性
01
自动空调：根据车内温度自动调节，保持舒适的驾驶环境
02
座椅加热/通风：提供冬暖夏凉的座椅，提高驾驶舒适性
03
音响系统：提供高品质的音乐享受，减轻驾驶疲劳
路线规划等
智能后视镜等
操作简便
人性化
汽车音响系统
汽车音响系统是汽车电器与电子设备的重要组 成部分，用于提供音乐、广播等娱乐功能。
汽车音响系统包括主机、扬声器、功放等设备， 可以提供高质量的音乐播放和音效调节。
汽车音响系统可以连接手机、MP3等设备， 方便用户播放自己喜欢的音乐。
汽车音响系统还可以与导航、倒车影像等设 备联动，提供更加便捷和安全的驾驶体验。
汽车安全系统
防抱死制动系统（ABS）： 防止车轮抱死，提高制动
效果
电子稳定程序（ESP）： 防止车辆侧滑，提高行驶
稳定性
安全气囊：在碰撞时保护 乘客，减少伤害
倒车雷达/影像：辅助倒 车，避免碰撞障碍物
盲点监测系统（BSD）： 监测盲区，避免变道时发
生碰撞
自动紧急刹车系统 （AEB）：在紧急情况下
自动刹车，避免碰撞
04
导航系统：提供实时导航信息，避免迷路和走错路，提高驾驶舒适性
提高驾驶效率
导航系统：实时提供路线规划， 避免拥堵和绕路
自适应巡航控制：自动调整车速， 保持安全距离，减轻驾驶疲劳
车道保持辅助：自动修正方向， 避免偏离车道，提高行车安全
自动泊车系统：自动识别车位， 完成泊车操作，节省时间

6.用双金属片做指示表时，电源电压的变化不会 影响其测量精度。（） 7.永磁直流电机控制的电动车窗通过给两个相反 绕组的通电来改变电机的旋转方向。（） 8.直流串激式电动机转矩能自动调节的原因是电 枢电流能随转速变化。（） √×√××××√
三、选择题：
1.车速表和里程表利用磁感应原理,其内部（）。 a.有电路和磁路的耦合 b.有电路连接 c. 无电路连接 2.前照灯采用双丝灯泡变光的原理，是因为这两 种灯丝处于反射境的（）。 a.相同位置 b.不同位置 c.任意位置
习题举例：ຫໍສະໝຸດ 一、名词解释：回路原则；高压试火法；闭合角控制；带存储 功能的电动座椅；6—QA—100型蓄电池；
二、判断题：
1.温度是确定电解液相对密度的前提。（） 2.蓄电池串联供电可以增大容量。（） 3.电子点火系的信号发生器取代传统点火系中的 断电器。 （） 4.当起动机在额定功率下工作时，电枢电流取最 大值。（） 5.燃油品质的变化不会改变点火提前角的大小。 （）

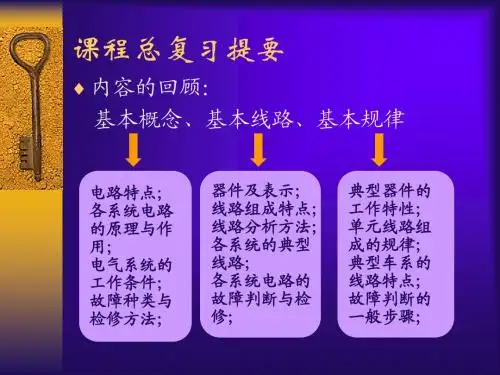

中考虑系统中关键电器的组合；
基本规律 电系参数： 蓄电池单格V：2.11 1.75 2.11; 1.75 2.7 2.11; 密度ρ25°C：1.27 1.11; 1.11 1.27; 内阻： 12V电系标准负荷时为0.014Ω 12V电系：充足电时12.6V；发电机输出14V; 发电机输出直流电压值： Uav=2.34U 。 发电机他励转自励的转速：1000r/min左右； 发电机最大输出电流：Imax=1.5Ie；
起动参数：
通过起动机电枢绕组电流：200－600A； 最低起动转速：n汽=50－70r/min; n柴=100－200r/min; 最小起动功率：P汽=(0.184－0.21)L; P柴= (0.736－1.05)L ;

号。 2.指令及信号处理单元 该单元接受人机对话随机指令或定值、程序指令，并接受反馈信号，一般具有信号比较、变换、运算、逻
辑等处理功能。传统的指令及信号处理单元多采用模拟电路，随着微电子技术和计算机技术的发展，为工程控 制系统提供了采用数字计算机指令和信号处理单元的可能性。汽车上所用的指令及信号处理单元多为微处理机。
9
一、电子控制系统的一般组成
图1-3 电子控制系统的一般组成
10
二、自动控制系统的分类
1.按控制系统有无反馈环节分类 2.按输入量变化的规律来分类 3.按系统传输信号对时间的关系分类 4.按系统输出量和输入量的关系分类 5.简化的汽车电子控制系统模型
11
1.按控制系统有无反馈环节分类
(1)开环控制系统 若系统的输出量对系统的控制作用不产生影响(即无检测 反馈单元)，则称为开环控制系统。 (2)闭环控制系统 系统的输出通过检测反馈单元返回来作用于控制部分， 形成闭合回路，这种控制系统就称为闭环控制系统，又称为反馈控制系统。
汽车的安全性是人类社会的一大祸害，车辆的制 动安全性、驱动安全性与行驶安全性是道路交通 安全事故的三大主要根源。全世界每年由于交通 事故死亡约50万人，排在人类死亡原因的第10位； 我国目前每年因交通事故死亡占全国总死亡人数 的1.5%，约每年10万人。为此，科技人员从汽车 的主动安全性和被动安全性两个方面着手，设计 了防滑控制系统、车辆姿态控制系统、智能防撞 预警与应急保护系统、碰撞后的保护系统等一系 列电子控制装置。
12
2.按输入量变化的规律来分类
(1)恒值控制系统 恒值控制系统的特点是，系统的输入量是恒值，并要求 系统的输出量相应地保持恒定值。 (2)随动控制系统 随动控制系统的特点是，输入量是变化的(有时是随机 的)，并且要求系统的输出量能跟随输入量的变化而作出相应的变化，故随 动系统又称为伺服系统或跟踪系统。 (3)过程控制系统 该系统的输出量是按给定的时间函数实现控制的。

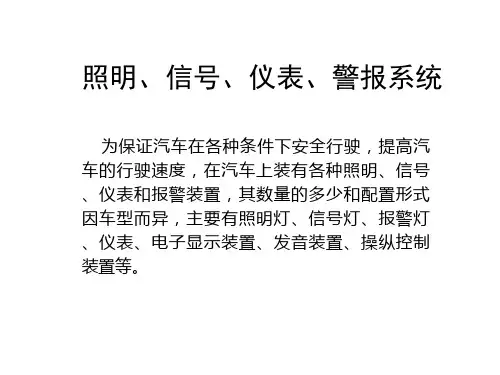

(1)前照灯 俗称大灯，有两灯式和四灯式两 种，分别装在车头两侧，用于低能见 度行车时的道路照明和发出超车、会 车信号，功率一般为40～60 W。
第6页/共99页
(2)雾灯
前照灯
有前雾灯和后雾灯两种。
前雾灯用于雨天和雾天道路照
明，保证行车安全。为保证雾
天行驶的汽车向前、后方车辆
或行人提供本车位置信息，交
第9页/共99页
(5)仪表照明灯
装在汽车仪表板和操作面板上，数量较多，且结构形式 多样，用于夜间照亮汽车仪表和工作面板，便于驾驶员获取 行车信息和进行正确操作。
第10页/共99页
此外，汽车常见的照明还有门灯、梳妆灯、行 李箱灯、阅读灯、踏步灯等。
门灯
第11页/共99页
梳妆灯
二、信号灯系统的种类和用途
第30页/共99页
四、前照灯的控制电路 桑塔纳轿车的前照灯控制电路如图所示。从图中可看出：前照灯23由 点火开关3和车灯开关4共同控制。通过变光开关2进行远光、近光的变换。 此外，远光灯还可以由超车开关2控制，夜间行车时作超车信号用。 雾灯开关电路中连接了雾灯继电器8。使用雾灯时，点火开关必须接通 (1挡)，使中间继电器5导通。同时，车灯开关4接通(1或2挡)使雾灯继电器 8导通，此时，可以通过雾灯开关19控制雾灯的通断。图中，雾灯开关置于 1挡则前雾灯亮；置于2挡则前、后雾灯和雾灯指示灯同时点亮。
配光镜用玻璃压制而成，其上由很多特殊的棱镜和透镜构成， 外形一般为圆形或方形(如图)。作用是将反射镜反射的平行光束 折射，使车前附近的路面都有良好而均匀的照明。近年来，已开 始使用塑料配光镜，这种配光镜不仅质量好，而且耐冲击性能也 强。
前照灯灯泡有充气灯泡、卤钨灯泡和新型高压放电氖灯等几 种类型。其中，新型高压放电氖灯(由弧光灯组件、电子控制器和 升压器三大部件组成)亮度最高，其亮度是目前卤素灯泡的3倍左 右，寿命可达卤素气体灯泡的5倍，克服了传统卤钨灯的缺陷。几 万伏的高压使得其亮度大大增强，完全满足了现代汽车夜间高速 行驶的需要。
