电气工程审图要点(2)

110kV变电站工程中电气施工图纸审核方法及要点摘要:阐述了电气施工图纸审核的重要性及其审核要点,指出电气施工图纸审核直接影响到工程的进度、质量、成本及安全等。

要害词:电气工程;施工图纸;审核要点一、电气施工图纸电气图纸是按照电气工作原理或安装、配线等电力电气工程的要求,按电源、各电气设备和负载之间连接的关系而绘制的图纸。

它是从事电气工程的技术人员进行赖术交流和生产活动所必需把握的语言。

学会识图的基本方法、步骤以及电工由气图纸中的有关规宗。

二、110kV变电站工程中电气施工图纸审核方法及要点(一)图纸自审1定量审核一是防雷接地材料:主要包罗接地极(镀锌角钢、钢管、铜板等)、接地母线(镀锌扁钢、圆钢等)、避雷带(针)、引下线(镀锌扁钢、圆钢等)、断接卡子等。

二是电缆支架、电缆桥架:电缆沟支架数量及梯级式桥架、托盘式桥架、槽式桥架、直通、水平弯通、垂直弯通、立柱、托臂等数量。

三是滑触线:型钢滑触线、安全滑触线、软电缆移动装置等,四是安装用钢材:电气图中安装用钢材比较零散,是施工中必需用到的,但图中经常遗漏这些材料,较常用的有角钢(50 x 50 x5)、槽钢([10、[8)、工字钢(110)、薄钢板等五是照明装置:照明平面安排图中的灯具、开关、插座、导线等汇总数量与材料表应同意。

六是管线用量:即钢管、电缆用量,比较复杂,需要仔细核对。

管线表中的每根管线都要在配管(线)平面图上找到位置,并核对其所给长度是否足够;配管(线)平面�中所示的管线都应在管线表中找到,所有管线核对完后,把同规格型号的电缆(线)、钢管相加,与材料表量比较,有问题就要具体记录,为提材料计划、工程签证等作预备。

2定性审核。

一是防雷接地:接地系统不应有遗漏,接地装置与建筑物距离要满足规范要求;避雷针(带)庇护范围需满足要求。

二是电缆支架、电缆桥架:电缆支架层数需满足电缆数量及质量要求;电缆桥架选型要适当,一般原则是暗号电缆选用槽式桥架,操纵电缆选用托盘式桥架,动力电缆选用梯级式桥架或托盘式桥架;防火、高温场所选用阻燃桥架等。

电气工程方案审核要点是什么1. 设计依据和技术方案电气工程方案的设计应当符合相关的技术标准、规范和法规要求，要求设计人员在设计中充分考虑工程的安全性、可靠性、经济性、高效性和环保性等因素。

审核人员应当对设计方案中的设计依据是否符合要求进行审查，包括但不限于相关的国家标准、行业标准、规范和法规，并对设计方案的技术方案进行全面、细致的审查。

2. 设计计算和参数选择电气工程方案的设计计算和参数选择是电气工程设计的核心内容，审核人员应当对设计计算和参数选择进行深入审查。

需要检查设计计算的合理性和准确性，对设计参数的选择是否与设计要求和标准相符进行评定。

此外，需要对设计方案中的电气设备、电缆、配电系统等方面的参数进行审查，确保其符合设计要求和要求的技术标准。

3. 设备选型与配置审核人员需要对设备选型和配置进行审核，包括但不限于变压器、开关设备、配电柜、发电机等设备的选型和配置是否符合设计要求和技术标准要求。

需要审查设备的性能参数、技术指标、质量等方面，确保设备的可靠性和安全性。

4. 线路布局和接线方式电气工程方案中的线路布局和接线方式是关键的设计内容，审核人员需要对线路布局和接线方式进行审查。

需要检查线路布局是否合理、接线方式是否符合技术标准和设计要求，是否考虑了线路的安全性、可靠性和经济性等因素。

5. 保护措施和控制系统审核人员需要对电气工程方案中的保护措施和控制系统进行审查。

需要检查保护装置的配置是否合理、保护设置参数是否正确，控制系统的可靠性和安全性等方面。

需要对电气工程方案中的过电压保护、短路保护、接地保护等进行审查，确保保护措施的有效性。

6. 施工安装和调试方案审核人员需要对电气工程方案中的施工安装和调试方案进行审查。

需要检查施工安装方案的合理性和可行性，是否考虑了施工的安全性、施工过程中的环保等因素，对调试方案的合理性进行评定，确保设备和系统的正常运行。

7. 工程预算和成本控制审核人员需要对电气工程方案的工程预算和成本控制进行审查。

审核电气工程施工图时需关注的一些问题的工程监理过程当中对电气施工图中经常出现的一些问题做了总结归纳，并将其进行了分类，供广大电气施工人员、图纸审查人员等同行业者参考。

一、设计说明l.在设计说明中，设计人员应对负荷类别、防雷等级、防火级别、保护体系、供电方式及其它特殊要求向施工人员作出交待，否则，将相当于整套图纸设计的基准不明。

2.设计所引用的规程、复用图（施工图册）要在设计说明中标示清楚，如标准编号，出版序列号等，否则将造成混乱。

3.在本套图纸中不予设计或交付其它专业设计的部位，在设计说明中未予界定，特别是在变配电、电源备用、电梯设置、消防电源等关键部分容易造成漏项。

二、材料表1.在材料表中的图形符号应采用国标，其次是部标、行标。

未予规定的自拟图形，应在材料表的图例中标出。

当使用国标图形，又给予不同含义时应加以说明，一套图纸的符号应该前后一致。

2.标识不详尽，关键规格参数未标，如屏、箱、柜除了型号还有规格，同时还应就其安装方式、高度等要求进行必要的补充说明。

如应急灯还应指明续亮时间（不小于15min），对有些辨色要求的生产车间的照明日光灯，还应标明显色要求等。

3.材料表中的名称要正规，单位要标准。

有的工程以俗语和地方行话表示名称，甚至专业术语出现错别宇。

单位标志不能随意。

三、系统图配电系统图在电气施工图中占有很重要的地位，有的工程以系统简单为由，既不出此图，又不作必要的补充措施，以致使识图者很难理顺各箱、柜之间的关系，甚至在施工时发生系统错误。

1.审图人员应对系统图中几个参数的选取予以特别关注：功率因素：设计人员应针对系统末端所带负荷的特点适当选取比值，如大量使用日光灯类气体放电灯，又未加补偿措施的系统，不宜取大于0.5的值；又如以电动机为主要负荷的回路，也不宜取偏离0.8的值。

需要系数：有些工程的照明支路，在需要系数的选取上错误的选择了1，又有一些工程未按实际情况，需要系数盲目乱取。

负荷计算不全面，如未考虑变压器的损耗，设配电所的工程，采用电容器补充，未考虑电容器补充的分组措施。

一、电气专业审图标准和建议之施工做法要求1、设计必须符合《民用建筑电器设计规范》《民用建筑照明设计标准》。

2、设计图中应包含所有电器系统的系统图、布线图、平面图，如照明、插座、事故照明、电话电视、计算机网络等。

3、注明选用材料的材质、名牌、型号、数量等及施工工艺流程说明。

4、国产配电箱应有二部一委证书，进口配电箱应有商检证明，单相开关通断能力大于 6KA，三相开关最小通断能力大于 30KA。

5、配电箱应选用金属配电箱，在设计和使用中配电箱内应预留开关空位，所有照明，插座线路不得混用并且插座线路均应加装漏电开关，空调控制加漏电开关。

6、开关容量，整定电流与导线载流量应匹配，照明线不应小于2.5MM2 插座线不应小于 4MM2，接地线截面不应低于 1.5 平方铜蕊线，接点处理要求使用端子，各支路电流设计不应大于 16A。

7、选用灯具应尽量选用同一名牌产品，日光灯建议采用电容补偿产品。

8、电线管要求使用镀锌金属管，至分线箱(盒)，灯箱应使用铁制蛇皮管，软管连接，且两端均应做护口处理。

9、室内原有的事故照明日光灯必须保留，位置应设在室内公共区域的居中位置，电池盒必须加装金属盖，为了满足消防要求，移位电线管必须使用符合要求的金属管，且金属管上应涂符合要求的防火10、插座和灯具开关面板应尽量选用同一名牌的产品，插座从通用性考虑，建议选用与大厦相同的 13A。

11、所有插座(含电话，电视)同一室内的设计均应等高(离地面距离)，所有开关面板(含空调温控调节器)距地面距离应一致且开关按键“开”“关”朝向也应统一。

12、风机盘管用电，使用电线管将电源线送至距各风机盘管一米以内，作出带保险的出线盒即可，温控开关用线应使用 1.5软线，不应使用单股铜线。

13、烟感头和喷淋头，应与现有系统、牌号、规格一致。

原有烟感头安装原则上应在预留软管半径范围内移动，若超出此界限范围的移位、增补，其设计和施工由消防局备案认可的专业施工单位进行。

电气工程的审图要点审核图纸应熟悉设计单位采用有关设计规范及采用图集，认真审核图纸，发现矛盾、疏漏、错误，及时提出审图意见。

尤其是注意解决土建与设备、设备与设备各工种之间相互配合的问题，通过核对土建与设备图，重点解决设备预留洞、管线、预埋件中的错、漏，核对结构图与建筑图纸，重点解决尺寸、位置、标高等错、漏、碰问题，并在施工前，将上述问题提请设计解决，减少和避免今后返工。

一般工程常规做法：变配电室、消防、电信、电视各专业均由电力设计院、消防局、电信局、有线电视台，当地专业设计院、管理部门审定或出设计。

施工均由有施工资质的专业公司施工，监理以协调为主，与其配合参与联动调试。

电气安装专业工程重点应为动力、照明与各专业协调设计、外管网设计施工，功能配套。

全方位审核图纸，对设计、业主、施工提出审图意见、合理的建议及施工重点部位应采取的适当措施。

审查图纸应以设计、验收规范为准则，从以下几方面审核图纸：一、指出电气安装图纸与设计规范、验收规范要求及使用功能方面的不符之处，使其达到设计验收规范要求。

1.1 接地体埋设。

应参与现场，熟悉地质报告、地质岩石深度与地下水位；应知土建基础设计型式及有关防水层等。

依据现场各因素，确认设计是否合理、自然接地体可否利用以及设计可否能满足要求。

1.2 应知玻璃幕墙等电位设计、女儿墙铝塑扣板、大理石压顶、不锈钢栏杆、屋顶避雷网格是否满足设计要求与验收规范要求。

1.3 复核避雷引下线间距、避雷网格大小、侧击避雷、金属门窗接地、等电位接地要求。

1.4 应知配电间空间、配电柜高度是否符合操作安全距离。

母线、桥架、配电箱排列间距、接地干线敷设能否满足验收要求。

1.5 强弱电桥架、槽满率是否符合发展与扩容要求，桥架形式、隔断是否符合验收要求。

1.6 照明系统单回路开关，导线截面与开关匹配，上下级开关匹配，设备开关，接触器与设备容量匹配，线路开关整定电流是否符合住宅设计规范要求。

1.7 火灾探测器设计位置与大梁位置、空调风口、灯具、卷帘门等位置是否符合设计要求。

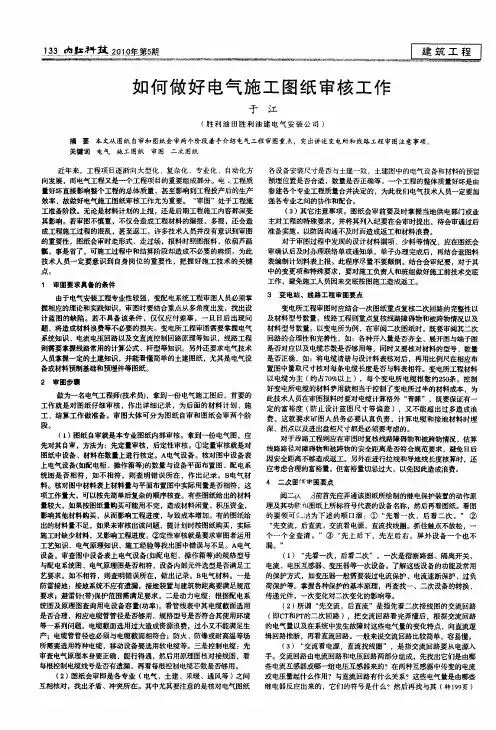

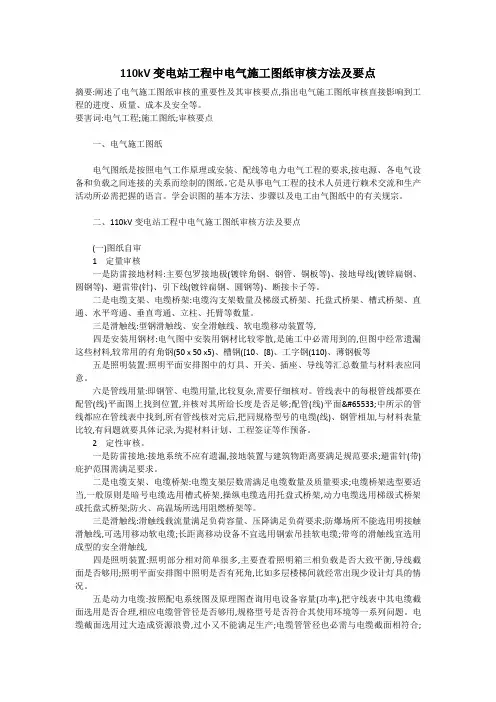

110kV变电站工程中电气施工图纸审核方法及要点:阐述了电气施工图纸审核的重要性及其审核要点,指出电气施工图纸审核直接影响到工程的进度、质量、成本及安全等。

关键词:电气工程;施工图纸;审核要点一、电气施工图纸电气图纸是根据电气工作原理或安装、配线等电力电气工程的要求,按电源、各电气设备和负载之间连接的关系而绘制的图纸。

它是从事电气工程的技术人员进行赖术交流和生产活动所必须掌握的语言。

学会识图的基本方法、步骤以及电工由气图纸中的有关规宗。

二、110kV变电站工程中电气施工图纸审核方法及要点(一)图纸自审1定量审核一是防雷接地材料:主要包括接地极(镀锌角钢、钢管、铜板等)、接地母线(镀锌扁钢、圆钢等)、避雷带(针)、引下线(镀锌扁钢、圆钢等)、断接卡子等。

二是电缆支架、电缆桥架:电缆沟支架数量及梯级式桥架、托盘式桥架、槽式桥架、直通、水平弯通、垂直弯通、立柱、托臂等数量。

三是滑触线:型钢滑触线、安全滑触线、软电缆移动装置等,四是安装用钢材:电气图中安装用钢材比较零散,是施工中必须用到的,但图中经常遗漏这些材料,较常用的有角钢(50 x 50 x5)、槽钢([10、[8)、工字钢(110)、薄钢板等五是照明装置:照明平面布置图中的灯具、开关、插座、导线等汇总数量与材料表应一致。

六是管线用量:即钢管、电缆用量,比较复杂,需要仔细核对。

管线表中的每根管线都要在配管(线)平面图上找到位置,并核对其所给长度是否足够;配管(线)平面中所示的管线都应在管线表中找到,所有管线核对完后,把同规格型号的电缆(线)、钢管相加,与材料表量比较,有问题就要详细记录,为提材料计划、工程签证等作准备。

2定性审核。

一是防雷接地:接地系统不应有遗漏,接地装置与建筑物距离要满足规范要求;避雷针(带)保护范围需满足要求。

二是电缆支架、电缆桥架:电缆支架层数需满足电缆数量及质量要求;电缆桥架选型要适当,一般原则是信号电缆选用槽式桥架,控制电缆选用托盘式桥架,动力电缆选用梯级式桥架或托盘式桥架;防火、高温场所选用阻燃桥架等。

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
