审核电气工程施工图时需关注的一些问题的工程监理过程当中对电气施工图中经常出现的一些问题做了总结归纳，并将其进行了分类，供广大电气施工人员、图纸审查人员等同行业者参考。
一、设计说明l.在设计说明中，设计人员应对负荷类别、防雷等级、防火级别、保护体系、供电方式及其它特殊要求向施工人员作出交待，否则，将相当于整套图纸设计的基准不明。
2.设计所引用的规程、复用图（施工图册）要在设计说明中标示清楚，如标准编号，出版序列号等，否则将造成混乱。
3.在本套图纸中不予设计或交付其它专业设计的部位，在设计说明中未予界定，特别是在变配电、电源备用、电梯设置、消防电源等关键部分容易造成漏项。
二、材料表1.在材料表中的图形符号应采用国标，其次是部标、行标。
未予规定的自拟图形，应在材料表的图例中标出。
当使用国标图形，又给予不同含义时应加以说明，一套图纸的符号应该前后一致。
2.标识不详尽，关键规格参数未标，如屏、箱、柜除了型号还有规格，同时还应就其安装方式、高度等要求进行必要的补充说明。
如应急灯还应指明续亮时间（不小于15min），对有些辨色要求的生产车间的照明日光灯，还应标明显色要求等。
3.材料表中的名称要正规，单位要标准。
有的工程以俗语和地方行话表示名称，甚至专业术语出现错别宇。
单位标志不能随意。
三、系统图配电系统图在电气施工图中占有很重要的地位，有的工程以系统简单为由，既不出此图，又不作必要的补充措施，以致使识图者很难理顺各箱、柜之间的关系，甚至在施工时发生系统错误。
1.审图人员应对系统图中几个参数的选取予以特别关注：功率因素：设计人员应针对系统末端所带负荷的特点适当选取比值，如大量使用日光灯类气体放电灯，又未加补偿措施的系统，不宜取大于0.5的值；又如以电动机为主要负荷的回路，也不宜取偏离0.8的值。
需要系数：有些工程的照明支路，在需要系数的选取上错误的选择了1，又有一些工程未按实际情况，需要系数盲目乱取。
负荷计算不全面，如未考虑变压器的损耗，设配电所的工程，采用电容器补充，未考虑电容器补充的分组措施。
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。

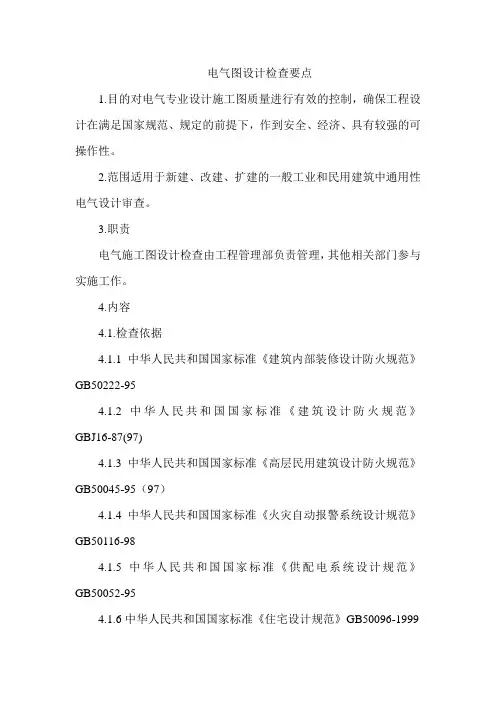

电气图设计检查要点1.目的对电气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。
2.范围适用于新建、改建、扩建的一般工业和民用建筑中通用性电气设计审查。
3.职责电气施工图设计检查由工程管理部负责管理，其他相关部门参与实施工作。
4.内容4.1.检查依据4.1.1中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-954.1.2中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-984.1.5中华人民共和国国家标准《供配电系统设计规范》GB50052-954.1.6中华人民共和国国家标准《住宅设计规范》GB50096-19994.1.7中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-944.1.8中华人民共和国国家标准《低压配电设计规范》GB50054-954.1.9中华人民共和国国家标准《建筑物防雷设计规范》GB50057-944.1.10中华人民共和国国家标准《电力工程电缆设计规范》GB50217-944.1.11中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-924.1.12中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-924.1.13中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-934.1.14中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-934.1.15中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.16中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-834.1.17中华人民共和国国家标准《电子计算机房设计规范》GB50174-934.1.18中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-944.1.19中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-944.1.20中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-874.1.21中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-854.1.22中华人民共和国国家标准《工业企业通信设计规范》GBJ42-814.1.23中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20004.1.24中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:894.1.25中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:914.2.审查内容4.2.1设计文件审查4.2.1.1设计依据是否充分，是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2施工图设计深度是否满足施工要求；4.2.1.3签署、出图章及有关专业会签是否符合规定。
二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4。
5）（3。
4。
6）（3.4。
7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;c.计算电流与保护开关,电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；e.计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、供配电、照明设计①用电负荷分级及供电要求。
“供配电系列设计规范”GB50052-95第（2。
0.1）(2.0。
2）（3。
0。
2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。
2条。
并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。
“低压配电设计规范”GB50054-95第4。
3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。
21条；⑥采用接地故障保护时,在建筑物内应做总等电位联结。
“低压配电设计规范”第4.4。
4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。
“低压配电设计规范"GB50057—95第4。
5.6条；⑧住宅供电系统的设计,应符合下列基本安全要求：a.应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²,分支回路截面不应小于2.5mm²;c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器;f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器,应具有漏电器保护功能。
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。
4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。
第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。
电气施工图设计文件审查要点一、深度要求1 总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。
1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。
1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。
2 总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。
（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。
（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
（5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。
2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。
2.5配电平面图及照明平面图（1）绘制总平室外照明灯布置图，标明配电箱及其编号、干线、分支线、回路编号、敷设方式等。
（2）绘制总平附属用房的配电平面及照明平面图。
2.6详图主要线路段的电缆沟、排管断面图等。
2.7防雷及安全接地图绘制总平附属用房的防雷及安全接地图。
2.8计算书（供内部使用及归档）3 单体工程电施设计文件3.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
3.2施工设计说明、补充图例符号及主要设备表施工设计说明、补充图例符号及主要设备表可组成首页，当补充图例符号及主要设备表内容较多时，此表可放置次页。
（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
3.3电气总平面图（见2.3）3.4变、配电站（1）变配电主结线图；绘制从高压电源进线，直至低压母线段的主结线图，并应表达一、二级负荷的供电方式及相应联锁控制的要求。
标注变压器及发电机的编号和容量，母线段编号及电压等级。
（2）高压配电系统图(一次线路图)图中应注明母线型号、规格，电压等级；标明开关、断路器、互感器、电工仪表(包括计量仪表)等型号、规格、整定值等参数。
图下方表格标注自上而下依次为：开关柜编号、开关柜型号、回路编号、设备容量、计算电流、电缆型号及规格、敷设方法、用户名称、二次原理图号或继保要求。
（3）继电保护及信号原理图继电保护及信号二次原理方案，可选用标准图。
当需要对所选用标准图进行修改时，应绘制修改部分并说明修改内容。
控制柜、直流电源及信号箱（柜）均应选用符合国家标准产品，图中标示相关产品型号、规格和要求；应有盘（柜）外部电缆连线图、标明连线编号、型号、规格、敷设方式等。
（4）低压配电系统图(一次线路图)图中应注明母线型号、规格；变压器及柴油发电机组型号、规格、电压等级；标明开关、断路器、互感器、电工仪表( 包括计量仪表)等型号、规格、整定值等参数；图下方表格标注自上而下依次为：开关柜编号、开关柜型号、回路编号、设备容量、Kc和CosΦ参数、计算电流、导线或电缆型号及规格、敷设方法、用户名称，( 当选用分格式开关柜时，可增加小室高度或模数等相应栏目)；（5）平、剖面图按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、母线槽、电缆桥架、支架、地沟等平、剖面布置，标注层高、标高、安装尺寸等，当选用标准图时，应标示标准图编号、页次。
标示进出线回路编号、外引控制电缆编号、敷设安装方法。
（6）照明及接地图应绘制照明和接地装置平面图，并标明设备及材料的规格，接地装置敷设方式和要求，标明所涉及的标准图和安装图的编号、页次。
（7）相应图纸说明图中表达不清楚需要说明的内容，可附在图中。
3.5低压配电干线系统图以建(构)筑物为单位,自电源配出线开始，宜至第三级配电箱止,按设备所处相应楼层绘制，应标注配电箱位置编号、回路编号，接地干线规格。
3.6配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称; 配电箱应标注总负荷计算数据Pe (或Pjs)、Ijs、Kc、CosΦ等参数。
终端配电箱应标注分路负荷计算数据Pe (或Pjs)、Ijs。
3.7配电平面图及照明平面图（1）配电平面图应包括建筑门窗、墙体、轴线、主要尺寸、房间名称、工艺设备编号及容量；布置配电箱、控制箱，并注明编号；绘制线路平面位置(包括控制线路)，标示回路编号。
（2）照明平面图，应包括建筑门窗、墙体、轴线、主要尺寸、房间名称，绘制配电箱、灯具、开关插座、线路等平面布置，标明配电箱编号、干线及分支线回路编号等，必要时应注明敷设方式；凡需二次装修部位，其照明随二次装修设计，但配电或照明平面图上应相应标示预留的配电箱位置。
（3）图中表达不清楚需要说明的内容，可附在图中。
（4）各平面图的图号排列宜从最底层开始，到建(构)筑物的最顶层终止。
3.8详图（1）控制室大样图绘制有特殊要求的控制室平面布置图、盘外部接线图、标明连线编号、走向、敷设方式等。
(在图面表达完整、清晰的条件下，可绘在对应的配电或照明平面图中)。
（2）竖井大样图大样图应包括建筑门窗、墙体、轴线、主要尺寸、标示竖井名称、设备等平面布置，标明设备编号、安装方式、定位尺寸等，图纸应有比例。
3.9 防雷及安全接地图（1）防雷布置平面绘制建(构)筑物屋顶平面，应有主要轴线号、尺寸、标高、标示避雷针、避雷带、引下线位置。
注明材料型号规格、所涉及的标准图编号、页次。
（2）接地布置平面①绘制接地平面图，绘制引下线、接地线、接地极、测试点、断接卡等的平面位置，标明材料型号、规格、相对尺寸等及涉及的标准图编号、页次，当利用自然接地装置时，宜按结构条件图绘制。
②除防雷接地外的其他工作或安全接地的做法(如:电源接地，直流接地，总等电位及局部等电位联结等) ，如果采用共用接地装置，应在接地平面图或设计说明中叙述清楚。
③当利用建（构）筑物钢筋混凝土内的钢筋作为防雷接闪器、引下线、接地装置时，应标示连接点，接地电阻测试点，预埋件位置及做法，标出所涉及的标准图编号、页次。
④附图说明应包括：防雷类别和采取的防雷措施（包括防直击雷、防雷电波浸入、防雷击电磁脉冲）；防雷接地装置的型式和材料要求、敷设方式、接地电阻值要求。
本条内容也可在施工设计说明中叙述。
3.10 防空地下室（1）应与建筑专业商定人防值班室位置。
（2）绘制配电系统及人防通风方式控制原理图。
（3）绘制通风信号、呼唤按钮等平面布置，标明设备安装高度，绘制线路走向(包括控制线路)。
（4）绘制配电、照明布置平面图。
（5）注明防护密闭或密闭处理大样等套用图编号、页次。
3.11计算书(供内部使用及归档)施工图计算书，只补充初设时应进行计算而未进行计算的部分，修改因初设审查变更后，需要重新进行计算的部分。
4 总体工程弱电施设计文件4.1 图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
4.2 施工设计说明、补充图例符号及主要设备表（1）施工设计说明(详说明要求)（2）补充图例符号及主要设备表主要设备表可按各弱电项目分类，注明主要设备名称、单位、数量。
4.3 各弱电项目系统图绘制与总平管网有关的各弱电项目总体系统框图，标示各系统在各建（构）筑物之间的对应关系，标明连线编号、线路型号、规格、敷设方式等。
4.4 弱电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线和规划红线，标示各系统总容量。
（2）标示与总平管网有关的各系统线路走向、系统名称、管线规格、敷设方式(可选用标准图集有关页次及选项)。
（3）标示与总平管网有关的系统前端总箱(总设备)的位置、编号。
（4）比例、指北针。
（5）图中不能表达清楚或需作统一说明项。
4.5详图绘制主要线路段的排管敷设断面图等。
4.6绘制总平附属用房的弱电（火灾自动报警系统、通信系统、有线电视系统等）平面布置图；5 单体工程弱电施设计文件5.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
5.2施工设计说明、补充图例符号及主要设备表施工设计说明、补充图例符号及主要设备表可组成首页，当补充图例符号及主要设备表内容较多时，此表可放置次页。
（1）施工设计说明（详说明要求）（2）补充图例符号及主要设备表主要设备表可按各弱电项目分类，注明主要设备名称、单位、数量。
5.3弱电总平面图（也可表示在电气总平面图中）（见4.4）5.4 各弱电项目系统图（1）火灾自动报警系统（2）通信系统（3）有线电视系统（4）楼寓防护门对讲系统（5）安全防范系统（6）闭路监视电视系统（7）综合布线系统（8）建筑设备监控系统及系统集成（9）车库管理系统（10）有线广播系统（11）扩声和同声传译系统（12）呼叫信号系统（13）公共显示系统（14）时钟系统（15）三表(多表)自动远传计量系统。
绘制以上有关系统图，标示各设备位置、数量及管线敷设要求；( 建筑设备监控系统绘至DDC站止，附图说明各建筑设备监控要求、点数、位置以及系统集成要求)。
5.5 平面图（1）火灾自动报警系统和住宅的通信系统、有线电视系统、楼寓对讲系统应绘各层平面图，应包括设备及器件布点、连线，线路型号、规格及敷设要求。
（2）其它系统视工程具体情况，绘制各层平面图。
