丰田发动机系列及参数完整版

丰田TOYOTA 8A发动机的主要技术规格和指标第一章汽油机的技术规格型号： 8A型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。

电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。

流量控制：速度密度方式（D－J）。

电子点火系统ESA，带爆震传感器（w/KCS），怠速控制系统ISC。

气缸数: 4缸径X行程(mmXmm): 78.7X69.0排气量: 1.342压缩比: 9.3怠数转速(r/min): 700±50点火正时：怠速时上止点前10±2°(T端子接通时)气门间隙进气(mm)：0.02±0.05(冷态) 排气(mm)：0.03±0.05额定功率(kW/r/min)(NET) 63/6000最大矩扭(N.m/r/min)(NET) 110/5200±200全负荷最低燃油消耗率(g/kW.h) ≤280燃油牌号(RON) 90号以上汽油(SH0041)闭环控制发动机必须使用无铅汽油。

润滑方式：压力与飞溅复合式机油规格：SAE 10W-30API质量等级：SG级以上机油容量(L)： 3.5(干式充满)冷却方式：强制循环水冷发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器)外型尺寸(长X宽X高)(mmXmmXmm): 670X589X644怠速排放CO(%) ≤2.5HC(ppm) ≤600第二章主要检查项目与调整参数发电机，水泵皮带松紧度： 98N压力下新皮带挠度7~9mm，使用过的皮带挠度11.5~13.5。

气门间隙(mm)：进气 0.02±0.05(冷态下) 排气 0.03±0.05火花塞间隙(mm): 0.7~1.0怠速转速(r/min): 700±50点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T端子接通时)。

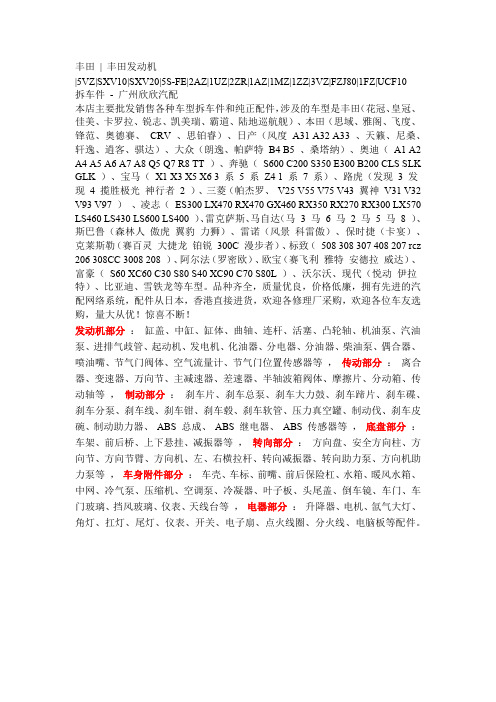

丰田|丰田发动机|5VZ|SXV10|SXV20|5S-FE|2AZ|1UZ|2ZR|1AZ|1MZ|1ZZ|3VZ|FZJ80|1FZ|UCF10拆车件-广州欣欣汽配本店主要批发销售各种车型拆车件和纯正配件，涉及的车型是丰田（花冠、皇冠、佳美、卡罗拉、锐志、凯美瑞、霸道、陆地巡航舰）、本田（思域、雅阁、飞度、锋范、奥德赛、CRV、思铂睿）、日产（风度A31 A32 A33、天籁、尼桑、轩逸、逍客、骐达）、大众（朗逸、帕萨特B4 B5、桑塔纳）、奥迪（A1 A2 A4 A5 A6 A7 A8 Q5 Q7 R8 TT）、奔驰（S600 C200 S350 E300 B200 CLS SLK GLK）、宝马（X1 X3 X5 X6 3系5系Z4 1系7系）、路虎（发现3发现4揽胜极光神行者2）、三菱（帕杰罗、V25 V55 V75 V43翼神V31 V32 V93 V97）、凌志（ES300 LX470 RX470 GX460 RX350 RX270 RX300 LX570 LS460 LS430 LS600 LS400）、雷克萨斯、马自达（马3马6马2马5马8）、斯巴鲁（森林人傲虎翼豹力狮）、雷诺（风景科雷傲）、保时捷（卡宴）、克莱斯勒（赛百灵大捷龙铂锐300C漫步者）、标致（508 308 307 408 207 rcz 206 308CC 3008 208）、阿尔法（罗密欧）、欧宝（赛飞利雅特安德拉威达）、富豪（S60 XC60 C30 S80 S40 XC90 C70 S80L）、沃尔沃、现代（悦动伊拉特）、比亚迪、雪铁龙等车型。

品种齐全，质量优良，价格低廉，拥有先进的汽配网络系统，配件从日本，香港直接进货，欢迎各修理厂采购，欢迎各位车友选购，量大从优！惊喜不断！发动机部分：缸盖、中缸、缸体、曲轴、连杆、活塞、凸轮轴、机油泵、汽油泵、进排气歧管、起动机、发电机、化油器、分电器、分油器、柴油泵、偶合器、喷油嘴、节气门阀体、空气流量计、节气门位置传感器等，传动部分：离合器、变速器、万向节、主减速器、差速器、半轴波箱阀体、摩擦片、分动箱、传动轴等，制动部分：刹车片、刹车总泵、刹车大力鼓、刹车蹄片、刹车碟、刹车分泵、刹车线、刹车钳、刹车毂、刹车软管、压力真空罐、制动伐、刹车皮碗、制动助力器、ABS总成、ABS继电器、ABS传感器等，底盘部分：车架、前后桥、上下悬挂、减振器等，转向部分：方向盘、安全方向柱、方向节、方向节臂、方向机、左、右横拉杆、转向减振器、转向助力泵、方向机助力泵等，车身附件部分：车壳、车标、前嘴、前后保险杠、水箱、暖风水箱、中网、冷气泵、压缩机、空调泵、冷凝器、叶子板、头尾盖、倒车镜、车门、车门玻璃、挡风玻璃、仪表、天线台等，电器部分：升降器、电机、氙气大灯、角灯、扛灯、尾灯、仪表、开关、电子扇、点火线圈、分火线、电脑板等配件。

丰田2.0T+发动机解析作为丰田旗下近 20 年来首款搭载涡轮增压的轿车车型，第 14 代皇冠 2.0T 车型自上市以来，深受大众的关注。

这款车集双涡管涡轮增压发动机的 D-4ST 双喷射系统、宝马的单涡轮双涡管技术、奥托和阿特金森循环切换、缸盖集成排气歧管、双 VVT-iW 以及 S&S 智能节油启停系统等众多技术集结于一身。

本文将为大家详细介绍皇冠 2.0T+发动机。

虽然一直以来，日系车企给人印象一直坚持的是自然吸气的“忍道”，但实际中日本完全没有落下对于涡轮增压发动机的研发，全球最大的 3 个车用涡轮增压汽车供应商有两家都是日本的。

而老品牌丰田 20 年的厚积薄发更不可小觑。

这次第14 代皇冠搭载的 2.0T+最大输出功率和最大扭矩分别达到 173kW 和 350Nm，已经可与 3.5L 排气量动力性能比肩。

采用的 S&S 智能节油启停系统，使油耗降低了 25%(每 100 公里 9.5L 降低到 7.4L)，几乎和2.0L 发动机耗油量相同。

“四双”数据双喷射、双涡管、双循环、双VVT-i（W），合称“四双”，具体情况是怎样呢。

双喷射技术全新皇冠首次采用 D-4ST 双喷射系统，顾名思义其采用的是缸内直喷和歧管喷射两种模式相结合的设计。

它根据发动机的负荷状况进行协调工作，在冷启动以及低负荷工况下，使用歧管喷油，尤其是冷机状态下，相比缸内直喷，歧管喷油让油气混合得更充分，而且可以清洗气道，避免气道、气门积碳和淤积赃物；中等负荷下缸内喷射开始介入，进入复合喷射状态；重负荷则由缸内直喷系统全面接管。

两套喷油系统，既结合了歧管喷射的特点，又发挥了缸内直喷精确喷油的优势，优化整车燃油效率的同时动力也大幅提升。

对于不同工况，选用不同的喷射配合：冷启动/怠速/低负荷使用单歧管喷射(2000rpm 以下)，中等负荷两套喷射系统协同工作(2000-4000rpm)，高负荷下则由缸内喷射完全接管(4000rpm 以上)。

丰田8a发动机维修手册丰田8A发动机是丰田汽车公司生产的一款发动机型号，广泛应用于丰田及其子品牌的多款车型上。

本文将简要介绍丰田8A发动机的基本结构、常见故障及维修方法，为读者提供一些参考。

丰田8A发动机是一款四缸发动机，其排量一般为1.4L或1.6L，可根据车型的不同而有所变化。

该发动机采用了先进的燃油喷射技术，具有动力强劲、燃油经济、排放低等优点。

它由缸体、曲轴、活塞、气门机构等部件组成，这些部件协同工作，使发动机能够正常运转。

在使用过程中，丰田8A发动机可能会出现一些常见故障，如失火、怠速不稳、漏机油等。

失火问题可能是由于点火系统故障造成的，建议检查点火线圈、火花塞等部件，确保其正常工作。

怠速不稳问题可能是由于进气系统阻塞或节气门故障引起的，可以通过清洗进气管路或更换节气门来解决。

漏机油问题可能是由于密封件老化或损坏导致的，建议检查发动机缸盖、油底壳等部件，并及时更换密封件。

针对以上故障，我们可以进行相应的维修处理。

为了保证维修的安全性和有效性，建议按照以下步骤进行操作。

首先，确保发动机处于冷却状态，以免烫伤。

然后，使用专业工具将发动机报警系统断电，以防止意外启动。

接下来，根据需要，拆卸相关部件，进行故障排查。

在排查过程中，可以使用测试仪器对各个传感器、线路等进行检测，以便准确定位故障点。

最后，进行修复或更换故障部件，并重新安装好各个部件。

在维修过程中，务必要遵循安全操作规程，并保持工作区域整洁。

丰田8A发动机作为一款先进的发动机，虽然故障不常见，但仍然需要定期保养和检查。

定期更换机油、清洗进气系统、检查曲轴皮带的紧固情况等，可以有效延长发动机的使用寿命。

总而言之，丰田8A发动机是一款可靠且性能出色的发动机型号。

在维修过程中，需要注意安全操作，并遵循相应的维修步骤。

通过定期保养和检查，可以保持发动机的良好状态，并延长其使用寿命。

希望本文对读者在维修丰田8A发动机时提供一些帮助和参考。

丰田5A-FE发动机使用说明与部分参数附件：丰田5A-FE发动机使用说明与部分参数一、汽油机的技术规格型号：5A-FE 型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。

电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。

流量控制：速度密度方式（D－J）；电子点火系统ESA；带爆震传感器怠速控制系统ISC。

气缸数: 4 缸径X行程(mm×mm):78.7×69.0。

排气量: 1-3-4-2 压缩比: 9.3 怠数转速(r/min): 700±50。

点火正时：怠速时上止点前10±2°(TE1与E1端子接通时)。

气门间隙进气(mm)：0.02±0.05(冷态) 排气(mm)：0.03±0.05。

额定功率(kW/r/min)(NET) 63/6000 最大矩扭(N·m/r/min)(NET)110/5200±200。

全负荷最低燃油消耗率(g/kW·h)≤280。

燃油牌号(RON) 90号以上汽油闭环控制发动机必须使用无铅汽油。

润滑方式：压力与飞溅复合式。

机油规格：SAE 10W-30 API质量等级：SG级以上。

机油容量(L)： 3.5(干式充满) 冷却方式：强制循环水冷。

发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器) 外型尺寸(长X宽X高)(mm×mm×mm):670×589×644。

怠速排放CO(%) ≤2.5HC(ppm) ≤600。

二、主要检查项目与调整参数 2014年执业医师资格考试医学综合笔试临床执业医师口腔执业医师中医执业医师 1、发电机，水泵皮带松紧度：98N压力下新皮带挠度7～9mm，使用过的皮带挠度11.5～13.5mm . 2、气门间隙(mm)：进气0.02±0.05,(冷态下) 排气0.03±0.05.3、火花塞间隙(mm): 0.7～1.0. 4、怠速转速(r/min): 700±50. 5、点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T与E1端子接通时) 。

第四节 丰田车系一、Celica 车型发动机针脚电压 1．93款（1）3S-GTE 发动机（图3-4-1） 端子号 端子 条件 电压1+B-E1 +B1点火开关打开 10-14V 2 BATT-E1-10-14V3IDL-E2点火开关打开节气门打开 4.5-5.5VVC-E2 - 4.5-5.5VVTA-E2节气门完全关闭(首先必须取消节气门强制开启器)0.1-1.0V节气门完全打开3.2-4.2V4VC-E2 - 4.5-5.5VVS-E2量板完全关闭 3.7-4.3V量板完全打开 0.2-0.5V怠速 1.6-4.1V 3000转/分 1.0-2.0V5 1号2号 3号 4号-E01E02点火开关打开 10-14V6 THA-E2点火开关打开进气温度为20℃(68℉) 1-3V 7 THW-E2 冷却液温度为80℃(176℉)0.1-1.1V8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.8-1.2V10RSCRSO-E1点火开关打开发动机电子控制单元接头断开8-14V 11 W-E1没有故障(“CHECK ENGINE ”灯不亮)并且发动机运转 10-14V 12PIM-E2点火开关打开2.5-4.5VVC-E2 4.5-5.5V13 A/C-E1 点火开关打开空调打开 8-14V（2）4A-FE 发动机（图3-4-2） 端子号 端子条件电压1+B+B1-E1 点火开关打开 10-14V2 BATT-E1- 10-14V 3IDL-E2点火开关打开节气门打开10-14V PSW-E2 节气门完全关闭10-14V 4PIM-E2点火开关打开3.3-3.9VVCC-E2 4.5-5.5V 510号 20号- E01E0210-14V6 THA-E2点火开关打开进气温度为20℃(68℉) 1-3V 7 THW-E2 冷却液温度为80℃(176℉)2.0-2.8V8 STA-E1 起动 6-14V 9 IGT-E1起动或怠速 0.7-1.0V10 W-E1没有故障(检查发动机警告灯不亮)并且发动机运转 10-14V11 A/C-E1 点火开关打开空调打开 8-14V（3）5S-FE 发动机（图3-4-3）（图3-4-4） 端子号 端子条件电压1+B+B1-E1 点火开关打开 10-14V2 BATT-E1-10-14V3IDL-E2点火开关打开节气门打开 8-14VVC-E2 - 4.5-5.5VVTA-E2节气门完全关闭(首先必须取消节气门强制开启器)0.8-1.2V节气门完全打开 3.2-4.2V4 PIM-E2点火开关打开 3.3-3.9VVC-E2 4.5-5.5V510号 20号 - E01E0210-14V 6 THA-E2点火开关打开进气温度为20℃(68℉)1.9-2.9V 7 THW-E2冷却液温度为80℃(176℉) 0.1-1.1V8 STA-E1 起动 6-14V 9 IGT-E1 起动或怠速 0.8-1.2V10ISCCISCO-E1点火开关打开发动机电子控制单元接头断开8-14V 11 W-E1没有故障(检查发动机警告灯不亮)并且发动机运转 10-14V2．94款（图3-4-5）（图3-4-6） （1）1.8L 发动机16针脚接头表 端子号/导线颜色功能 电压值VC 1 红色 空气流量计 节气门位置传感器 4.5-5.5V （在点火开关打开的情况下）PIM 2 灰色/黑色 进气歧管绝对压力传感器3.3-3.9V （在点火开关打开的情况下）；2.5-3.1V （怠速状态下） THA 3 蓝色/红色 进气温度传感器0.5-3.4V （在点火开关打开、进气温度为20℃的情况下） THW 4 绿色 发动机冷却液温度传感器0.2-1V （在点火开关打开、冷却液温度为80℃的情况下）OX2 5 白色 副氧传感器 -OX1 6 白色 主氧传感器 产生脉冲信号（在2500转/分后2分钟）TT 7 黑色 检查接头 -VF8 红色/白色 检查接头 1.8-3.2V （2500转/分后怠速2分钟）E2 9 棕色 传感器接地 -THG 10 黑色/红色废气再循环气体温度传感器-VTA节气门位置传感器 0.3-0.8V （在点火开关打开，节气门关11 黑色/白色闭的情况下）；3.2-4.9V （在点火开关打开，节气门打开的情况下） IDL 12 蓝/白色 节气门位置传感器3V 或更小（在点火开关打开，节气门关闭，施加真空到节气门强制开启器上的情况下）；9 -14V （在点火开关打开，节气门打开的情况下）KNK 13 白色 爆震传感器产生脉冲信号（怠速）TE2 14 浅绿色 检查接头 9-14V （点火开关打开的情况下）TE1 15 黄色 检查接头 9-14V （点火开关打开的情况下）16空 -3．95款（1）1.8L 发动机1）手动变速器车型（图3-4-7）端子号导线颜色电压条件 BATT （E7-2）-E1(E5-24) P ←→BR 9-14V 任何条件 +B(E7-12)-E1(E5-24) B-Y ←→BR 9-14V 点火开关打开 VC(E6-11)-E2(E6-9) R ←→BR 4.5-5.5V点火开关打开IDL(E6-12)-E2(E6-9) L-W ←→BR0-3.0V点火开关打开并且施加真空到节气门强制开启器上。

丰田车系5A-FE直列四缸１．5L 16气门DOHC 威驰9、8 68/60０0 1２4/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9、3 64/60０0 110/3200 丰田５A FE发动机目前国内天津一汽04年至05年1ZZ－ＦE 直列四缸１.8L 1６气门ＤOHＣ、DＩS(含铅汽油)花冠9、5 94／６0００1６2／44003ＺZ-FE 直列四缸1。

６L 1６气门ＤOHC、ＶＶT—i、DIS（无铅汽油）10、581/6000 １４6/4４00１NZ—FE 直列四缸1．５L 16气门ＤOHＣ、VVT-i、DIS(无铅汽油)威驰花冠2NZ-FＥ直列四缸1。

3Ｌ１６气门ＤOHC、DIＳ（含铅汽油) 威驰花冠1MZ—FＥV型6缸3.０L 24气门DOHC, 1０、5 188／5２00 203/４400佳美94年后１AZ—FＥ直列四缸2.0Ｌ16气门DOHC、ＶVT—ｉ、DIS、ETCS—Ｉ凯美瑞、 RAV４9、8 108/6０00 1９０/60002AＺ—FＥ直列四缸2.4Ｌ16气门DOHC、VVＴ—i、DIS、ETＣS-I 凯美瑞大霸王 RＡＶ4 9、8 123/6０00 224/40002TR-FE 直列4缸 2.７Ｌ双凸轮轴16气门(VＶＴ—ｉ) 霸道、海狮1GＲ—FE V型六缸4。

０L霸道、兰德酷路泽(第七代陆地巡洋舰)2ＧR-FＥＶ型六缸 3.5L 2４气门DOHC、双ＶＶＴ—i、ＤIS、ACIS、ETCS－i 新款凯美瑞10、８20４/6２0０３４6/4７00/3GR-FE V型六缸3。

０L 24气门ＤOHＣ、双VVT—i、ＤIS 20０5款皇冠、锐志１0、5 17０/6200３0０/44005GＲ-FＥV型六缸2。

5L 24气门DOＨC、双VVT－i、DIS锐志10、0 145／6200 ２4２/4４0０１FＺ-FE 直列六缸４。

５L 陆地巡洋舰（第六代)2UＺ—FE V型八缸4。
