发动机机械参数手册!(丰田)

丰田5A-FE发动机使用说明与部分参数附件：丰田5A-FE发动机使用说明与部分参数一、汽油机的技术规格型号：5A-FE 型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。

电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。

流量控制：速度密度方式（D－J）；电子点火系统ESA；带爆震传感器怠速控制系统ISC。

气缸数: 4 缸径X行程(mm×mm):78.7×69.0。

排气量: 1-3-4-2 压缩比: 9.3 怠数转速(r/min): 700±50。

点火正时：怠速时上止点前10±2°(TE1与E1端子接通时)。

气门间隙进气(mm)：0.02±0.05(冷态) 排气(mm)：0.03±0.05。

额定功率(kW/r/min)(NET) 63/6000 最大矩扭(N·m/r/min)(NET)110/5200±200。

全负荷最低燃油消耗率(g/kW·h)≤280。

燃油牌号(RON) 90号以上汽油闭环控制发动机必须使用无铅汽油。

润滑方式：压力与飞溅复合式。

机油规格：SAE 10W-30 API质量等级：SG级以上。

机油容量(L)： 3.5(干式充满) 冷却方式：强制循环水冷。

发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器) 外型尺寸(长X宽X高)(mm×mm×mm):670×589×644。

怠速排放CO(%) ≤2.5HC(ppm) ≤600。

二、主要检查项目与调整参数 2014年执业医师资格考试医学综合笔试临床执业医师口腔执业医师中医执业医师 1、发电机，水泵皮带松紧度：98N压力下新皮带挠度7～9mm，使用过的皮带挠度11.5～13.5mm . 2、气门间隙(mm)：进气0.02±0.05,(冷态下) 排气0.03±0.05.3、火花塞间隙(mm): 0.7～1.0. 4、怠速转速(r/min): 700±50. 5、点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T与E1端子接通时) 。

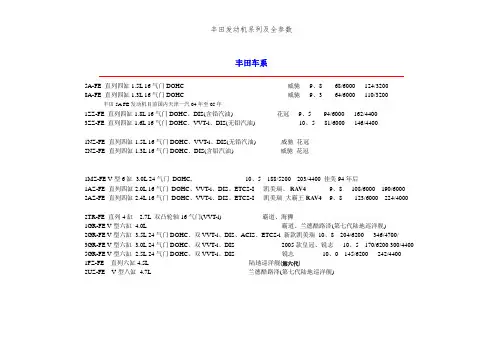

丰田发动机系列及参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰 9.8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰 9.3 64/6000 110/3200丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS（含铅汽油）花冠 9.5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS（无铅汽油） 10.5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸 3.0L 24气门 DOHC， 10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞、RAV4 9.8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王RAV4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸 4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸 3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞 10.8 204/6200 346/4700/3GR-FE V型六缸 3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志 10.5170/6200 300/44005GR-FE V型六缸 2.5L 24气门DOHC、双VVT-i、DIS 锐志 10.0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸 4.7L 兰德酷路泽（第七代陆地巡洋舰）1NZ-FXE 1.5升 4缸直列双凸轮轴16气门1ZR-FE 1.6L DOHC 16气门 Dual-VVT-I 卡罗拉 10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门 Dual-VVT-I 卡罗拉 10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门 Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门 Dual-VVT-I 10.0 105kW/5600 194/3900 Dual-VVT-I 3ZR-FAE 2.0L DOHC 16气门 Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

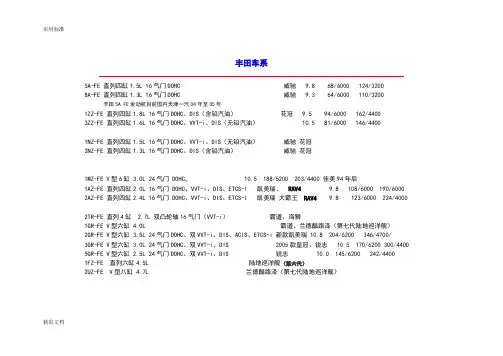

丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰 9.8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰 9.3 64/6000 110/3200 丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS（含铅汽油）花冠 9.5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS（无铅汽油） 10.5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸 3.0L 24气门 DOHC， 10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞、RAV4 9.8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王RAV4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸 4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸 3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞 10.8 204/6200 346/4700/3GR-FE V型六缸 3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志 10.5 170/6200 300/44005GR-FE V型六缸 2.5L 24气门DOHC、双VVT-i、DIS 锐志 10.0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸 4.7L 兰德酷路泽（第七代陆地巡洋舰）实用大全1NZ-FXE 1.5升 4缸直列双凸轮轴16气门普锐斯1ZR-FE 1.6L DOHC 16气门 Dual-VVT-I 卡罗拉 10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门 Dual-VVT-I 卡罗拉 10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门 Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门 Dual-VVT-I 10.0 105kW/5600 194/3900 Dual-VVT-I3ZR-FAE 2.0L DOHC 16气门 Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

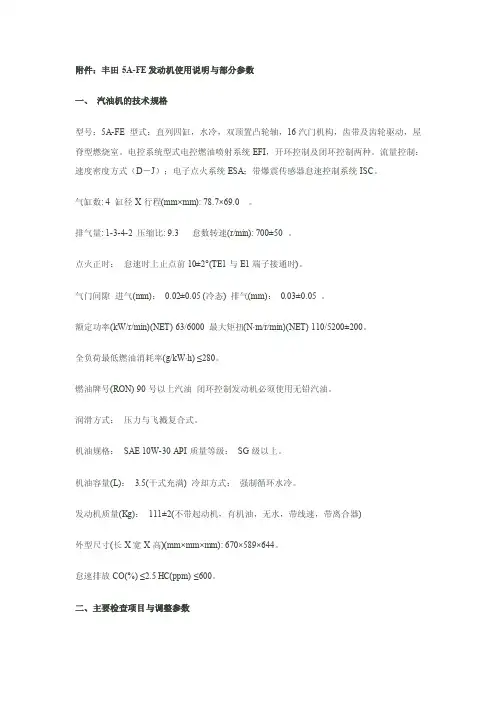

附件：丰田5A-FE发动机使用说明与部分参数一、汽油机的技术规格型号：5A-FE 型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。

电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。

流量控制：速度密度方式（D－J）；电子点火系统ESA；带爆震传感器怠速控制系统ISC。

气缸数: 4 缸径X行程(mm×mm): 78.7×69.0。

排气量: 1-3-4-2 压缩比: 9.3怠数转速(r/min): 700±50 。

点火正时：怠速时上止点前10±2°(TE1与E1端子接通时)。

气门间隙进气(mm)：0.02±0.05 (冷态) 排气(mm)：0.03±0.05 。

额定功率(kW/r/min)(NET) 63/6000 最大矩扭(N·m/r/min)(NET) 110/5200±200。

全负荷最低燃油消耗率(g/kW·h) ≤280。

燃油牌号(RON) 90号以上汽油闭环控制发动机必须使用无铅汽油。

润滑方式：压力与飞溅复合式。

机油规格：SAE 10W-30 API质量等级：SG级以上。

机油容量(L)： 3.5(干式充满) 冷却方式：强制循环水冷。

发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器)外型尺寸(长X宽X高)(mm×mm×mm): 670×589×644。

怠速排放CO(%) ≤2.5 HC(ppm) ≤600。

二、主要检查项目与调整参数1、发电机，水泵皮带松紧度：98N压力下新皮带挠度7～9mm，使用过的皮带挠度11.5～13.5mm .2、气门间隙(mm)：进气0.02±0.05 ,(冷态下) 排气0.03±0.05.3、火花塞间隙(mm): 0.7～1.0.4、怠速转速(r/min): 700±50.5、点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T与E1端子接通时) 。

丰田车系5A-FE直列四缸１．5L 16气门DOHC 威驰9、8 68/60０0 1２4/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9、3 64/60０0 110/3200 丰田５A FE发动机目前国内天津一汽04年至05年1ZZ－ＦE 直列四缸１.8L 1６气门ＤOHＣ、DＩS(含铅汽油)花冠9、5 94／６0００1６2／44003ＺZ-FE 直列四缸1。

６L 1６气门ＤOHC、ＶＶT—i、DIS（无铅汽油）10、581/6000 １４6/4４00１NZ—FE 直列四缸1．５L 16气门ＤOHＣ、VVT-i、DIS(无铅汽油)威驰花冠2NZ-FＥ直列四缸1。

3Ｌ１６气门ＤOHC、DIＳ（含铅汽油) 威驰花冠1MZ—FＥV型6缸3.０L 24气门DOHC, 1０、5 188／5２00 203/４400佳美94年后１AZ—FＥ直列四缸2.0Ｌ16气门DOHC、ＶVT—ｉ、DIS、ETCS—Ｉ凯美瑞、 RAV４9、8 108/6０00 1９０/60002AＺ—FＥ直列四缸2.4Ｌ16气门DOHC、VVＴ—i、DIS、ETＣS-I 凯美瑞大霸王 RＡＶ4 9、8 123/6０00 224/40002TR-FE 直列4缸 2.７Ｌ双凸轮轴16气门(VＶＴ—ｉ) 霸道、海狮1GＲ—FE V型六缸4。

０L霸道、兰德酷路泽(第七代陆地巡洋舰)2ＧR-FＥＶ型六缸 3.5L 2４气门DOHC、双ＶＶＴ—i、ＤIS、ACIS、ETCS－i 新款凯美瑞10、８20４/6２0０３４6/4７00/3GR-FE V型六缸3。

０L 24气门ＤOHＣ、双VVT—i、ＤIS 20０5款皇冠、锐志１0、5 17０/6200３0０/44005GＲ-FＥV型六缸2。

5L 24气门DOＨC、双VVT－i、DIS锐志10、0 145／6200 ２4２/4４0０１FＺ-FE 直列六缸４。

５L 陆地巡洋舰（第六代)2UＺ—FE V型八缸4。

丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰9.8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9.3 64/6000 110/3200 丰田5A FE发动机目前国天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS（含铅汽油）花冠9.5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS（无铅汽油）10.5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸3.0L 24气门DOHC，10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门DOHC、VVT-i、DIS、ETCS-I 凯美瑞、 RA V4 9.8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王 RA V4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞10.8 204/6200 346/4700/3GR-FE V型六缸3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志10.5 170/6200 300/4400 5GR-FE V型六缸2.5L 24气门DOHC、双VVT-i、DIS 锐志10.0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸4.7L 兰德酷路泽（第七代陆地巡洋舰）1NZ-FXE 1.5升4缸直列双凸轮轴16气门普锐斯1ZR-FE 1.6L DOHC 16气门Dual-VVT-I 卡罗拉10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门Dual-VVT-I 卡罗拉10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门Dual-VVT-I 10.0 105kW/5600 /3900 Dual-VVT-I3ZR-FAE 2.0L DOHC 16气门Dual-VVT-I Valvematic 116kW/6200 /4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰9、8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9、3 64/6000 110/3200 丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS(含铅汽油) 花冠9、5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS(无铅汽油) 10、5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS(无铅汽油) 威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS(含铅汽油) 威驰花冠1MZ-FE V型6缸3.0L 24气门DOHC, 10、5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门DOHC、VVT-i、DIS、ETCS-I 凯美瑞、 RA V4 9、8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王 RA V4 9、8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门(VVT-i) 霸道、海狮1GR-FE V型六缸4.0L 霸道、兰德酷路泽(第七代陆地巡洋舰)2GR-FE V型六缸3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞10、8 204/6200 346/4700/3GR-FE V型六缸3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志10、5 170/6200 300/4400 5GR-FE V型六缸2.5L 24气门DOHC、双VVT-i、DIS 锐志10、0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰(第六代)2UZ-FE V型八缸4.7L 兰德酷路泽(第七代陆地巡洋舰)1NZ-FXE 1.5升4缸直列双凸轮轴16气门普锐斯1ZR-FE 1.6L DOHC 16气门Dual-VVT-I 卡罗拉10、2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门Dual-VVT-I 卡罗拉10、0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门Dual-VVT-I Valvematic 卡罗拉10、0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门Dual-VVT-I 10、0 105kW/5600 194/3900 Dual-VVT-I3ZR-FAE 2.0L DOHC 16气门Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96、7kW Dual-VVT-i4Zr就是丰田08年最新研发的发动机,ZR系列就是丰田最新研究发动机之一。

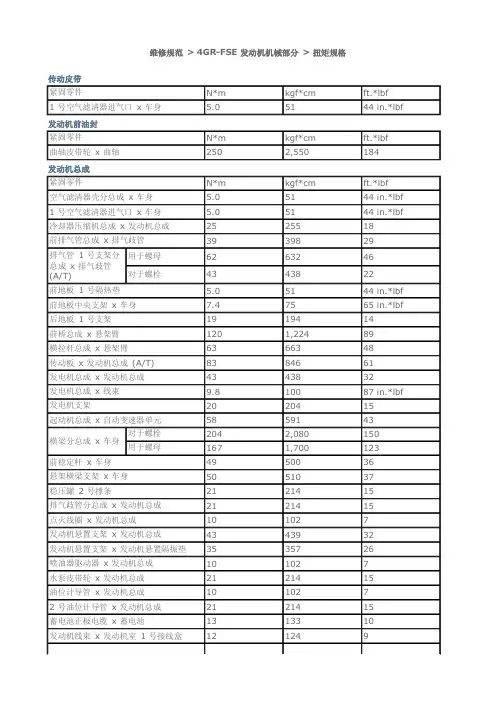

维修规范 > 4GR­FSE 发动机机械部分 > 扭矩规格传动皮带紧固零件 N*m kgf*cm ft.*lbf1 号空气滤清器进气口 x 车身 5.0 51 44 in.*lbf 发动机前油封紧固零件 N*m kgf*cm ft.*lbf曲轴皮带轮 x 曲轴 250 2,550 184发动机总成紧固零件 N*m kgf*cm ft.*lbf空气滤清器壳分总成 x 车身 5.0 51 44 in.*lbf 1 号空气滤清器进气口 x 车身 5.0 51 44 in.*lbf 冷却器压缩机总成 x 发动机总成 25 255 18前排气管总成 x 排气歧管 39 398 29排气管 1 号支架分 总成 x 排气歧管 (A/T) 用于螺母 62 632 46 对于螺栓 43 438 22前地板 1 号隔热垫 5.0 51 44 in.*lbf 前地板中央支架 x 车身 7.4 75 65 in.*lbf 后地板 1 号支架 19 194 14前桥总成 x 悬架臂 120 1,224 89横拉杆总成 x 悬架臂 63 663 48传动板 x 发动机总成 (A/T) 83 846 61发电机总成 x 发动机总成 43 438 32发电机总成 x 线束 9.8 100 87 in.*lbf 发电机支架 20 204 15起动机总成 x 自动变速器单元 58 591 43横梁分总成 x 车身 对于螺栓 204 2,080 150 用于螺母 167 1,700 123前稳定杆 x 车身 49 500 36 悬架横梁支架 x 车身 50 510 37 稳压罐 2 号撑条 21 214 15 排气歧管分总成 x 发动机总成 21 214 15 点火线圈 x 发动机总成 10 102 7 发动机悬置支架 x 发动机总成 43 439 32 发动机悬置支架 x 发动机悬置隔振垫 35 357 26 喷油器驱动器 x 发动机总成 10 102 7 水泵皮带轮 x 发动机总成 21 214 15 油位计导管 x 发动机总成 10 102 7 2 号油位计导管 x 发动机总成 21 214 15 蓄电池正极电缆 x 蓄电池 13 133 10 发动机线束 x 发动机室 1 号接线盒 12 124 9搭铁线 x 气缸盖罩 13 133 10发动机 3 号线束 x 车身 8.5 87 75 in.*lbf 前悬架横梁下护板 x 前悬架横梁分总成 8.0 82 71 in.*lbf 高度控制传感器连杆 x 悬架连杆 5.4 55 48 in.*lbf 前减振器总成 x 悬架下臂 157 1,600 116动力转向搭铁线 x 动力转向拉杆总成 5.0 51 44 in.*lbf 动力转向拉杆线束 x 动力转向线束支架 13 130 10发动机后悬置构件 x 车身 26 265 19飞轮分总成 x 发动机总成 (M/T) 73 741 542 号惰轮分总成 x 发动机总成 43 439 32多楔带张紧器总成 x 发动机总成 43 439 32水软管接头 x 发动机总成 10 102 7收音机设置调相器 x 气缸盖罩 10 102 7V 形气缸组盖支架 x 气缸盖罩 10 102 7发动机机油油位传感器 x 油底壳 7.0 71 62 in.*lbf 机油压力开关总成 x 发动机总成 15 153 11发动机冷却液温度传感器 x 发动机总成 20 204 15发动机单元紧固零件 N*m kgf*cm ft.*lbf凸轮轴轴承盖 x 凸 轮轴壳 一档 10 102 7 二档 16 163 12凸轮轴壳 x 气缸盖分总成 28 286 211 号链条张紧器 x 气缸盖分总成 10 102 72 号链条张紧器 x 气缸盖分总成 21 214 153 号链条张紧器 x 气缸盖分总成 21 214 15 凸轮轴正时齿轮总成 x 凸轮轴 100 1,020 74 发动机后油封座圈 x 气缸体分总成 10 102 7 爆震传感器 x 气缸体分总成 20 204 15 出水管分总成 x 气缸体分总成 10 102 7气缸盖 x 气缸体分 总成 一档 36 367 27二档 转 90° 转 90° 转 90° 三档 转 90° 转 90° 转 90°气缸盖分总成 x 气 缸体分总成 凹头螺栓第一次 36 367 27二档 转 90° 转 90° 转 90° 三档 转 90° 转 90° 转 90° 14 mm (0.55 in.)螺栓头30 306 221 号链条减振器 x 气缸体分总成 23 230 171 号惰轮 x 气缸体分总成 60 612 44正时链条盖板 x 正时链条或皮带盖分总成9.1 93 81 in.*lbf 正时链条或皮带盖螺栓 A 43 438 32分总成 除螺栓 A 外 21 214 15 螺母 21 214 15水泵总成 x 正时链 条或皮带盖分总成 螺栓 A 21 214 15除螺栓 A 外 9.1 93 81 in.*lbf油底壳隔板 x 气缸体分总成 10 102 102滤油网双头螺栓 x 气缸体和正时链条盖 4.0 41 35 in.*lbf 油底壳双头螺栓 x 油底壳分总成 4.0 41 35 in.*lbf 滤油网分总成 x 气缸体和正时链条或皮带盖10 102 102油底壳分总成 x 气 缸体和正时链条 盖：螺栓 螺栓 A 10 102 7 除螺栓 A 外 21 214 15油底壳分总成 x 气缸体和正时链条盖：螺母21 214 15 2 号油底壳分总成 x 油底壳分总成 10 102 7油底壳放油螺塞 x 2 号油底壳分总成 40 408 30 曲轴皮带轮 x 曲轴 250 2,550 184气缸盖罩分总成 (B1) x 右侧气缸盖 分总成 螺栓 A 21 214 15 除螺栓 A 外 10 102 7气缸盖罩分总成 (B2) x 左侧气缸盖 分总成 螺栓 A 21 214 15 除螺栓 A 外 10 102 7后水旁通接头 x 气缸盖分总成 10 102 7 带节温器进水口分总成固定螺母 10 102 7 进水口固定螺栓和螺母 10 102 7 机油滤清器盖 x 油底壳分总成 25 255 18 凸轮轴位置传感器 10 102 7 通风阀 x 左侧气缸盖罩分总成 27 275 20 机油单向阀螺栓 x 气缸体分总成 60 612 44 机油管接头 x 气缸盖罩分总成 60 612 44 凸轮轴位置传感器 x 气缸体分总成 10 102 7 凸轮轴正时机油控制阀总成 x 气缸盖罩 10 102 7 气缸体放水开关分总成 30 306 22 放水螺塞 x 放水开关分总成 13 130 9 火花塞 x 气缸盖分总成 25 254 18双头螺栓 x 气缸分 总成 对于螺栓 A 和 B 10 102 7对于螺栓 C 4.0 41 35 in.*lbf接头 x 气缸盖分总成 15 153 11 带顶部螺纹塞 x 气缸盖分总成 44 449 32 带顶部螺纹塞 x 气缸盖分总成 80 816 59主轴承盖 x 气缸体 分总成 16 角头螺栓，第 1步61 622 45二档 转 90° 转 90° 转 90° 12 mm 螺栓头 26 265 19连杆盖 x 连杆 一档 25 250 28二档 转 90° 转 90° 转 90°双头螺栓 x 气缸体分总成 10 102 71 号机油喷嘴分总成 x 气缸体分总成 9.0 92 80 in.*lbf维修规范 > 4GR­FSE 发动机机械部分 > 维修数据 发动机点火正时 DLC3 的端子 TC 和 CG 连接时怠速时 8 至 12° BTDC（变速器处于空档）DLC3 的端子 TC 和 CG 断开时怠速时 5 至 15° BTDC（变速器处于空档）怠速转速 650 至 750 rpm（变速器处于空 档）压缩 压缩压力 1.4 MPa (14 kgf*cm2 , 199psi)最小压力 0.98 MPa (10 kgf*cm2 , 142psi)各气缸间的差异 0.1 MPa (1.0 kgf*cm2 , 15 psi)或更小发动机单元气缸盖固定螺栓 标准10.85 至 11.00 mm(0.4272 至 0.4331in.)最小(低) 10.7 mm (0.421 in.) 测量点 100 mm (3.94 in.)链条 伸长率 最小(低) 136.9 mm (5.390 in.)2 号链条 伸长率 最小(低) 137.6 mm (5.417 in.) 曲轴正时齿轮或链轮 直径（带链条） 最小(低) 61.4 mm (2.417 in.) 张紧链轮 直径（带链条） 最小(低) 61.4 mm (2.417 in.)惰轮轴 惰轮轴直径22.987 至 23.000 mm(0.9050 至 0.9055in.)惰轮内径23.020 至 23.030 mm(0.9063 至 0.9067in.)油膜间隙标准0.020 至 0.043 mm(0.0008 至 0.0017in.)最大 0.093 mm (0.0037in.)2 号链条张紧器总成 磨损深度 最大 0.9 mm (0.035 in.)3 号链条张紧器总成 磨损深度 最大 0.9 mm (0.035 in.) 链条张紧器导板 磨损深度 最大 1.0 mm (0.039 in.)1 号链条振动阻尼器 磨损深度 最大 1.0 mm (0.039 in.)2 号链条振动阻尼器 磨损深度 最大 1.0 mm (0.039 in.)气缸盖分总成 标准气缸下盖 0.05 mm (0.0020 in.)进气 0.08 mm (0.0031 in.)排气 0.08 mm (0.0031 in.) 翘曲度 最大 0.10 mm (0.0039 in.) 气门杆直径5.470 至 5.485 mm(0.2154 至 0.2159in.)进气门 边缘厚度标准 1.0 mm (0.03937 in.)最大 0.5 mm (0.0197 in.) 全长标准106.15 mm (4.1791in.)最大105.65 mm (4.1594in.)排气门 气门杆直径5.465 至 5.480 mm(0.2151 至 0.2157in.)边缘厚度标准 0.81 mm (0.0319 in.)最大 0.31 mm (00.122 in.) 全长标准 111.70 mm (4.3976in.)最大 111.20 mm (4.3779in.)内压缩弹簧 自由长度 46.51 mm (1.8311in.)偏差 最大 1.0 mm (0.039 in.) 角度（参考） 最大 2°进气门导管衬套 内径5.510 至 5.530 mm(0.2169 至 0.2177in.)油膜间隙标准0.025 至 0.060 mm(0.0010 至 0.0024in.)最大 0.08 mm (0.0031 in.) 衬套孔径使用 STD10.285至10.306(0.4049至 0.4057 in.)使用 O/S 0.0510.335 至 10.356 mm(0.4069 至 0.4077in.)凸出高度10.20 至 10.24 mm(0.4016 至 0.4031in.)排气门导管衬套 内径5.510 至 5.530 mm(0.2169 至 0.2177in.)油膜间隙标准0.030 至 0.065 mm(0.0012 至 0.0026in.)最大 0.10 mm (0.0039 in.) 衬套孔径使用 STD10.285 至 10.306 mm(0.4049 至 0.4057in.)使用 O/S 0.0510.335 至 10.356 mm(0.4069 至 0.4077in.)凸出高度 9.30 至 9.34mm(0.3661 至 0.36771 号凸轮轴（进气） 轴颈直径1 号轴颈35.946 至 35.960 mm(1.4152 至 1.4157in.)其他轴颈25.959 至 25.975 mm(1.0220 至 1.0226in.)径向跳动 最大 0.04 mm (0.0016 in.) 凸轮凸角高度标准43.940 至 44.040 mm(1.7299 至 1.7339in.)最大43.790 mm (1.7240in.)油膜间隙标准 1 号轴颈0.040 至 0.079 mm(0.0016 至 0.0031in.)其他轴颈0.025至0.062(0.0010至 0.0024 in.)最大 1 号轴颈 0.10 mm (0.0039 in.)其他轴颈 0.09 mm (0.0035 in.) 轴向间隙标准0.08 至 0.13 mm(0.0031 至 0.0051in.)最大 0.15 mm (0.006 in.)2 号凸轮轴（排气） 轴颈直径1 号轴颈35.946 至 35.960 mm(1.4152 至 1.4157in.)其他轴颈25.959 至 25.975 mm(1.0220 至 1.0226in.)径向跳动 最大 0.04 mm (0.0016 in.) 凸轮凸角高度标准44.090 至 44.190 mm(1.7358 至 1.7398in.)最大43.940 mm (1.7299in.)油膜间隙标准 1 号轴颈0.040 至 0.079 mm(0.0016 至 0.0031in.)其他轴颈0.025至0.062(0.0010至 0.0024 in.)最大 1 号轴颈 0.10 mm (0.0039 in.)其他轴颈 0.09 mm (0.0035 in.) 轴向间隙标准0.08 至 0.13 mm(0.0031 至 0.0051in.)最大 0.15 mm (0.006 in.)1 号轴颈 35.946 至 35.960 mm(1.4152 至 1.41573 号凸轮轴（进气） 轴颈直径其他轴颈25.959 至 25.975 mm(1.0220 至 1.0226in.)径向跳动 最大 0.04 mm (0.0016 in.) 凸轮凸角高度标准43.940 至 44.040 mm(1.7299 至 1.7339in.)最大43.790 mm (1.7240in.)油膜间隙标准 1 号轴颈0.040 至 0.079 mm(0.0016 至 0.0031in.)其他轴颈0.025至0.062(0.0010至 0.0024 in.)最大 1 号轴颈 0.10 mm (0.0039 in.)其他轴颈 0.09 mm (0.0035 in.) 轴向间隙标准0.08 至 0.13 mm(0.0031 至 0.0051in.)最大 0.15 mm (0.006 in.)4 号凸轮轴（排气） 轴颈直径1 号轴颈35.946 至 35.960 mm(1.4152 至 1.4157in.)其他轴颈25.959 至 25.975 mm(1.0220 至 1.0226in.)径向跳动 最大 0.04 mm (0.0016 in.) 凸轮凸角高度标准44.090 至 44.190 mm(1.7358 至 1.7398in.)最大 43.940 mm (1.7299in.)油膜间隙标准 1 号轴颈0.040 至 0.079 mm(0.0016 至 0.0031in.)其他轴颈0.025至0.062(0.0010至 0.0024 in.)最大 1 号轴颈 0.10 mm (0.0039 in.)其他轴颈 0.09 mm (0.0035 in.) 轴向间隙标准0.08 至 0.13 mm(0.0031 至 0.0051in.)最大 0.15 mm (0.006 in.)气缸盖分总成环销 凸出高度 2.5 至 3.8 mm (0.098 至 0.150 in.)气缸盖分总成直销 凸出高度 17.5 至 19.5 mm (0.689 至 0.768 in.)连杆轴向间隙 标准0.25 至 0.40 mm(0.0098 至 0.0157in.)最大 0.50 mm (0.020 in.)连杆油膜间隙 标准0.042 至 0.068 mm(0.0017 至 0.0027in.)最大0.070 mm (0.0028in.)连杆直径 标记 151,000 至 51.006 mm(2.0079 至 2.0081in.)标记 251.007 至 51.012 mm(2.0081 至 2.0083in.)标记 351.013 至 51.018 mm(2.0084 至 2.0086 in) 标记 451.019 至 51.024 mm(2.0086 至 2.0088in.)连杆轴承中央壁厚度 标记 11.484 至 1.487 mm(0.0584 至 0.0585in.)标记 21.487 至 1.490 mm(0.0585 至 0.0587in.)标记 31.490 至 1.493 mm(0.0587 至 0.0588 in) 标记 41.493 至 1.496 mm(0.0588 至 0.0589in.)曲轴轴向间隙 标准0.020 至 0.220 mm(0.0008 至 0.0087in.)最大 0.30 mm (0.0118 in.) 止推垫圈厚度2.43 至 2.48 mm(0.0957 至 0.0976in.)气缸体翘曲度 最大 0.07 mm (0.0028 in.)气缸缸径 标准83,000 至 83.012 mm(3.2677 至 3.2682in.)最大83.200 mm (3.2756in.)活塞直径 距离 14.3 mm (0.563 in.) 标准82.976 至 82.986 mm(3.2668 至 3.2672in.)最大 0.13 mm (0.0051 in.)0.014 至 0.036 mm活塞油膜间隙 标准(0.0006 至 0.0014in.)最大 0.06 mm (0.0023 in.)连杆直线性 最大 0.05 mm (0.0020 in.)/100 mm (3.94 in.)连杆扭曲度 最大 0.15 mm (0.0059 in.)/100 mm (3.94 in.)活塞销孔内径 标记 A21.998 至 22.001 mm(0.8661 至 0.8662in.)标记 B22.001 至 22.004 mm(0.8662 至 0.8663in.)标记 C22.004 至 22.007 mm(0.8663 至 0.8664in.)活塞销直径 标记 A21.997 至 22.000 mm(0.8660 至 0.8661in.)标记 B22,000 至 22.003 mm(0.8661 至 0.8663in.)标记 C22.003 至 22.006 mm(0.8663 至 0.8664in.)活塞销油膜间隙 标准­0.002 至 0.004 mm(0.00007 至 0.0001in.)最大0.015 mm (0.0006in.)连杆衬套内径 标记 A22.005 至 22.008 mm(0.8663 至 0.8665in.)标记 B22.009 至 22.011 mm(0.8665 至 0.8666in.)标记 C22.011 至 22.014 mm(0.8666 至 0.8667in.)连杆衬套油膜间隙 标准0.005 至 0.011 mm(0.0002 至 0.0004in.)最大 0.03 mm (0.0012 in.)活塞环槽间隙 1 号0.020 至 0.070 mm(0.0008 至 0.0028in.)2 号0.030 至 0.070 mm(0.0012 至 0.0028in.)in.)活塞环端隙 1 号标准值0.22 至 0.32 mm(0.0087 至 0.0126in.)2 号0.60 至 0.70 mm(0.0236 至 0.0276in.)油环（侧轨环）0.10 至 0.35 mm(0.0039 至 0.0138in.)1 号最大值 0.50 mm (0.0197 in.)2 号 0.80 mm (0.0315 in.) 油环（侧轨环） 0.65 mm (0.0256 in.)连杆螺栓直径 标准7.2 至 7.3 mm (0.283至 0.287 in.)最小(低) 7.0 mm (0.276 in.)曲轴轴承盖固定螺栓直径 标准10.8 至 11.0 mm(0.4252 至 0.4331in.)最小(低) 10.7 mm (0.4213 in.) 测量点 47 mm (1.85 in.)曲轴径向跳动 最大 0.06 mm (0.0024 in.)主轴颈直径 60.988 至 61.000 mm (2.4011 至 2.4016 in.)主轴颈锥度和失圆度 最大 0.02 mm (0.0008 in.)曲轴销直径 47.992 至 48.000 mm (1.8894 至 1.8898 in.)曲柄销锥度和失圆度 最大 0.02 mm (0.0008 in.)曲轴油膜间隙 标准0.026 至 0.047 mm(0.0010 至 0.0019in.)最小(低)0.050 mm (0.0020in.)标准上轴承中心壁厚（1 号和 4 号轴颈） 标记 12.497 至 2.500 mm(0.0983 至 0.0984in.)标记 22.500 至 2.503 mm(0.0984 至 0.0985in.)标记 32.503 至 2.506 mm(0.0985 至 0.0987in.)标记 42.506 至 2.509 mm(0.0987 至 0.0988in.)in.)标准下轴承中心壁厚（1 号和 4 号轴颈） 标记 12.481 至 2.484 mm(0.0977 至 0.0978in.)标记 22.484 至 2.487 mm(0.0978 至 0.0979in.)标记 32.487 至 2.490 mm(0.0979 至 0.0980in.)标记 42.490 至 2.493 mm(0.0980 至 0.0981in.)标记 52.493 至 2.496 mm(0.0981 至 0.0983in.)标准上轴承中心壁厚（2 号和 3 号轴颈） 标记 12.481 至 2.484 mm(0.0977 至 0.0978in.)标记 22.484 至 2.487 mm(0.0978 至 0.0979in.)标记 32.487 至 2.490 mm(0.0979 至 0.0980in.)标记 42.490 至 2.493 mm(0.0980 至 0.0981in.)标记 52.493 至 2.496 mm(0.0981 至 0.0983in.)标准下轴承中心壁厚（2 号和 3 号轴颈） 标记 12.497 至 2.500 mm(0.0983 至 0.0984in.)标记 22.500 至 2.503 mm(0.0984 至 0.0985in.)标记 32.503 至 2.506 mm(0.0985 至 0.0987in.)标记 42.506 至 2.509 mm(0.0987 至 0.0988in.)标记 52.509 至 2.512 mm(0.0988 至 0.0989in.)气缸体分总成直销 凸出高度 销 A 23 mm (0.906 in.) 销 B 6 mm (0.236 in.)销 C 11 mm (0.433 in.) 销 D 9 mm (0.354 in.)气缸体密封塞 深度 0.2 至 1.2 mm (0.007 至 0.047 in.)A126107E02A119540E024GR­FSE 发动机机械部分 > 发动机单元 > 拆解a. 拆下加油口盖和衬垫。

丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰 9.8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰 9.3 64/6000 110/3200 丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS（含铅汽油）花冠 9.5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS（无铅汽油） 10.5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸 3.0L 24气门 DOHC， 10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞、RAV4 9.8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王RAV4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸 4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸 3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞 10.8 204/6200 346/4700/3GR-FE V型六缸 3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志 10.5 170/6200 300/44005GR-FE V型六缸 2.5L 24气门DOHC、双VVT-i、DIS 锐志 10.0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸 4.7L 兰德酷路泽（第七代陆地巡洋舰）精彩文档1NZ-FXE 1.5升 4缸直列双凸轮轴16气门普锐斯1ZR-FE 1.6L DOHC 16气门 Dual-VVT-I 卡罗拉 10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门 Dual-VVT-I 卡罗拉 10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门 Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门 Dual-VVT-I 10.0 105kW/5600 194/3900 Dual-VVT-I3ZR-FAE 2.0L DOHC 16气门 Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

丰田发动机系列及参数文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]丰田车系5A-FE直列四缸1.5L16气门DOHC威驰9.868/6000124/32008A-FE直列四缸1.3L16气门DOHC威驰9.364/6000110/3200丰田5AFE发动机目前国内天津一汽04年至05年1ZZ-FE直列四缸1.8L16气门DOHC、DIS（含铅汽油）花冠9.594/6000162/44003ZZ-FE直列四缸1.6L16气门DOHC、VVT-i、DIS（无铅汽油）10.581/6000146/44001NZ-FE直列四缸1.5L16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE直列四缸1.3L16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FEV型6缸3.0L24气门DOHC，10.5188/5200203/4400佳美94年后1AZ-FE直列四缸2.0L16气门DOHC、VVT-i、DIS、ETCS-I凯美瑞、RAV49.8108/6000190/6000 2AZ-FE直列四缸2.4L16气门DOHC、VVT-i、DIS、ETCS-I凯美瑞大霸王RAV49.8123/6000224/40002TR-FE直列4缸2.7L双凸轮轴16气门（VVT-i）霸道、海狮1GR-FEV型六缸4.0L霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FEV型六缸3.5L24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i新款凯美瑞10.8204/6200346/4700/3GR-FEV型六缸3.0L24气门DOHC、双VVT-i、DIS2005款皇冠、锐志10.5170/6200300/4400 5GR-FEV型六缸2.5L24气门DOHC、双VVT-i、DIS锐志10.0145/6200242/44001FZ-FE直列六缸4.5L陆地巡洋舰（第六代）2UZ-FEV型八缸4.7L兰德酷路泽（第七代陆地巡洋舰）1NZ-FXE1.5升4缸直列双凸轮轴16气门1ZR-FE1.6LDOHC16气门Dual-VVT-I卡罗拉10.292kW/6000157/42002ZR-FE1.8LDOHC16气门Dual-VVT-I卡罗拉10.098kW/6100174/40002ZR-FAE1.8LDOHC16气门Dual-VVT-IValvematic卡罗拉10.0110kW/6100179/40003ZR-FE2.0LDOHC16气门Dual-VVT-I10.0105kW/5600194/3900Dual-VVT-I3ZR-FAE2.0LDOHC16气门Dual-VVT-IValvematic116kW/6200195/44002007年4ZR-FE1.6L96.7kWDual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

丰田车系5A-FE 直列四缸 1.5L 16气门DOHC 威驰 9.8 68/6000 124/32008A-FE 直列四缸 1.3L 16气门DOHC 威驰 9.3 64/6000 110/3200 丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸 1.8L 16气门DOHC、DIS（含铅汽油）花冠 9.5 94/6000 162/44003ZZ-FE 直列四缸 1.6L 16气门DOHC、VVT-i、DIS（无铅汽油） 10.5 81/6000 146/44001NZ-FE 直列四缸 1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸 1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸 3.0L 24气门 DOHC， 10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸 2.0L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞、RAV4 9.8 108/6000 190/60002AZ-FE 直列四缸 2.4L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王RAV4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸 4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸 3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞 10.8 204/6200 346/4700/3GR-FE V型六缸 3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志 10.5 170/6200 300/4400 5GR-FE V型六缸 2.5L 24气门DOHC、双VVT-i、DIS 锐志 10.0 145/6200 242/44001FZ-FE 直列六缸 4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸 4.7L 兰德酷路泽（第七代陆地巡洋舰）1NZ-FXE 1.5升 4缸直列双凸轮轴16气门普锐斯1ZR-FE 1.6L DOHC 16气门 Dual-VVT-I 卡罗拉 10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门 Dual-VVT-I 卡罗拉 10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门 Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门 Dual-VVT-I 10.0 105kW/5600 194/3900 Dual-VVT-I3ZR-FAE 2.0L DOHC 16气门 Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。
