电气工程CAD标准制图规则

电气制图一般规则国家标准：GB／T14689-2008《技术制图图纸幅面和格式》GB／T 6988-2008《电气技术用文件的编制》GB／T 4728-1997 《电气简图用图形符号》GB／T 16679-2009《工业系统、装置与设备以及工业产品信号代号》GB／T5094-2002《工业系统、装置与设备以及工业产品结构原则和参照代号》GB／T10609.1-2008《技术制图标题栏》一、一般规定（一）图纸1、图纸幅面尺寸基本幅面：Ａ０：８４１×１１８９Ａ１：５９４×８４１Ａ２：４２０×５９４Ａ３：２９７×４２０Ａ４：２１０×２９７应优先基本幅面。

加长幅面：Ａ３×３：４２０×８９１Ａ３×４：４２０×１１８９Ａ４×３：２９７×６３０Ａ４×４：２９７×８４１Ａ４×５：２９７×１０５１必要时，也允许选用加长幅面。

这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出.2、图框格式图框线：粗实线3、标题栏1）每张图纸上都必须画出标题栏2）标题栏的位置应位于图纸的右下角，与看图方向一致，如上图2~图53）标题栏的字体（除签名外）：见后面4) 标题栏的线型：见后面5）标题栏的组成*更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

更改区的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他地方，但应有表头。

标记：按照有关规定或要求填写更改标记。

处数：填写同一标记所表示的更改数量。

分区：必要时按照有关规定填写。

更改文件号：填写更改所依据的文件号。

签名和年月日：填写更改人的姓名和更改的时间。

*签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。

签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。

*其他区：一般由材料标记、阶段标记、重量、比例、共张第张和投影符号等组成。

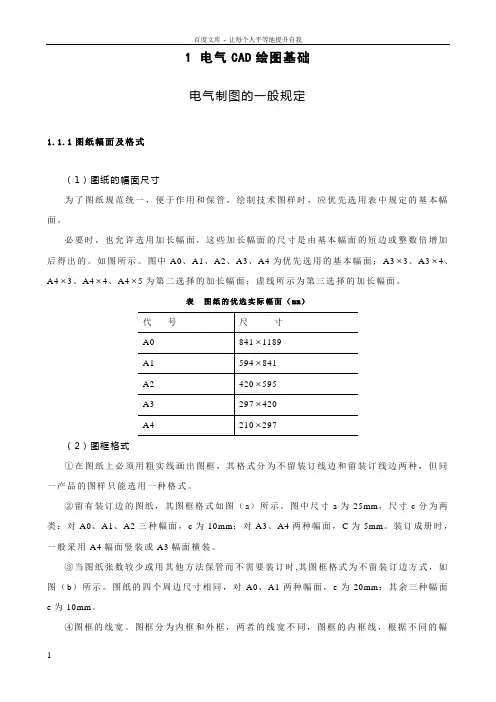

1电气CAD绘图基础电气制图的一般规定1.1.1图纸幅面及格式（1）图纸的幅面尺寸为了图纸规范统一，便于作用和保管，绘制技术图样时，应优先选用表中规定的基本幅面。

必要时，也允许选用加长幅面，这些加长幅面的尺寸是由基本幅面的短边或整数倍增加后得出的。

如图所示。

图中A0、A1、A2、A3、A4为优先选用的基本幅面；A3⨯3、A3⨯4、A4⨯3、A4⨯4、A4⨯5为第二选择的加长幅面；虚线所示为第三选择的加长幅面。

表图纸的优选实际幅面（mm）（2）图框格式①在图纸上必须用粗实线画出图框，其格式分为不留装订线边和留装订线边两种，但同一产品的图样只能选用一种格式。

②留有装订边的图纸，其图框格式如图（a）所示。

图中尺寸a为25mm，尺寸c分为两类：对A0、A1、A2三种幅面，c为10mm；对A3、A4两种幅面，C为5mm。

装订成册时，一般采用A4幅面竖装或A3幅面横装。

③当图纸张数较少或用其他方法保管而不需要装订时,其图框格式为不留装订边方式，如图（b）所示。

图纸的四个周边尺寸相同，对A0、A1两种幅面，e为20mm；其余三种幅面e为10mm。

④图框的线宽。

图框分为内框和外框，两者的线宽不同，图框的内框线，根据不同的幅面，不同的输出设备宜采用不同的线宽，内框的线宽设置如表所示。

各种幅面的外框线均为的实线。

⑤图框外框尺寸如表规定的尺寸。

表图框内框线宽绘图机类型幅面喷墨绘图机笔式绘图机A0、A1及加长图 1.0mm 0.7mmA2、A3、A4及加长0.7mm 0.5mm图（3）标题栏（GB/T ）①每张图纸都必须画出标题栏。

标题栏的格式和尺寸应按GB/T 《技术制图标题栏》的规定。

标题栏的位置应位于图纸的右下角，国内工程通用标题栏的基本信息及尺寸如图所示。

②标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，如图（a）所示。

若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图（b）所示。

③为了利用预先印刷的图纸，允许将X型图纸的短边置于水平位置使用，如图（a）所示。

cad电气图纸规范设计篇一：CAD经典教程_电气图基本知识CAD经典教程电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。

通过本章学习,应达到如下基本要求。

①掌握电气工程CAD制图规范。

②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。

③掌握电气技术中的文字符号和项目代号。

电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—XX《电气工程CAD制图规则》中常用的有关规定。

图纸的幅面和格式 1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。

其中：a、c、e为留边宽度。

图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。

基本幅面共有五种，其尺寸关系如图1-1所示。

幅面代号的几何含义，实际上就是对0号幅面的对开次数。

如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。

必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。

216图13-1基本幅面的尺寸关系图框线必须用粗实线绘制。

图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。

两种格式图框的周边尺寸a、c、e见表13-1。

但应注意，同一产品的图样只能采用一种格式。

（a）横装（b）竖装图13-2 留有装订边图样的图框格式（a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。

如采用其他单位，则必须注明相应的单位符号。

本书的文字叙述和图例中的尺寸单位为毫米，均未标出。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

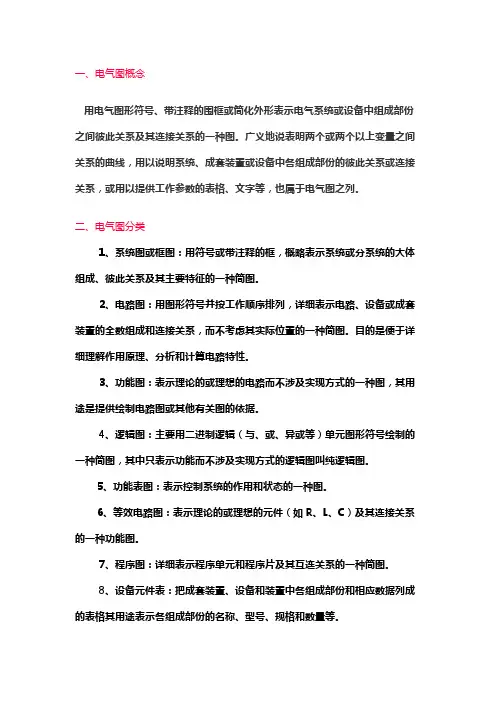

一、电气图概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方式的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方式的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各类情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。

今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。

公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。

1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。

图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

设计中心设备室电气制图标准批准日期：生效日期:编制：审核：批准：0目录1 概述 (1)2 绘图软件 (1)3 制图规范 (1)4 设计文件 (1)4.1 图纸目录 (1)4.2 设备材料表 (2)4.3 设计说明 (2)4.4 系统图 (2)4。

5平面图、详图34。

6控制原理图45 设计图纸具体要求 (4)5.1 图例符号 (4)5。

2图纸深度45。

3图层设置标准45.4 图纸字体及线宽 (4)5.5 计算机绘图电气初始设置 (5)5。

6图纸格式55.7 图纸编号 (5)5。

8图纸排列55。

9图纸比例55.10 箱体编号 (5)5.11 线路编号 (6)5.12 电气制图注意事项 (6)1概述本标准规定了电气专业制图规范，其中包括图纸目录,设计说明，图例符号,图纸深度,图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，计算机绘图电气初始设置,图纸幅面、图签，标题栏的格式，图纸编号，图纸排列，图纸比例,箱体编号,线路编号等内容。

设计人员遵循此标准,使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。

本标准适用于天津二十冶工程技术分公司设备室电气专业。

2绘图软件设备室电气专业统一使用AUTOCAD 2010为基础绘图软件，使用天正电气8。

2。

要求电气专业设计人员在设计绘图过程中，以指定天正电气8。

2辅助软件绘图为主，CAD为辅。

3制图规范工程制图严格遵照国家有关深度规定和制图标准的要求,要求所有图面的表达方式均保持一致。

详见：《房屋建筑制图统一标准》GB/T 50001—2010《电气工程CAD制图规则》GB/T 18135—2008《民用建筑工程电气设计深度图样》09DX003~0044设计文件在施工图设计阶段，电气专业设计文件应包括以下内容:■图纸目录；■设备材料表；■设计说明;■系统图；■平面图；■控制原理图。

如引用国家标准图集,设计只需要对修改的部分加以说明。

精心整理电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。

1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。

图幅分为横式和立式幅面。

表1-2图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。

在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。

需要装订时，装订的一边就要留装订边。

图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。

表1-3图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 251-5不留装订边的图框图1-6留有装订边的图框(2)图纸线宽。

图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。

表1-4图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。

各区的布置形式有多种，而且不同单位的标题栏也各有特色。

根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。

图1-7设计通用标题栏（A0和A1幅面）图1-8设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。

1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

cad电气图纸规范设计篇一：CAD经典教程_电气图基本知识CAD经典教程电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。

通过本章学习,应达到如下基本要求。

①掌握电气工程CAD制图规范。

②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。

③掌握电气技术中的文字符号和项目代号。

电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—XX《电气工程CAD制图规则》中常用的有关规定。

图纸的幅面和格式 1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。

其中：a、c、e为留边宽度。

图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。

基本幅面共有五种，其尺寸关系如图1-1所示。

幅面代号的几何含义，实际上就是对0号幅面的对开次数。

如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。

必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。

216图13-1基本幅面的尺寸关系图框线必须用粗实线绘制。

图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。

两种格式图框的周边尺寸a、c、e见表13-1。

但应注意，同一产品的图样只能采用一种格式。

（a）横装（b）竖装图13-2 留有装订边图样的图框格式（a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。

如采用其他单位，则必须注明相应的单位符号。

本书的文字叙述和图例中的尺寸单位为毫米，均未标出。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。
