电气工程cad制图规范标准[详]

电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。

1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。

图幅分为横式和立式幅面。

2.（1）图框尺寸。

在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。

需要装订时，装订的一边就要留装订边。

图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。

图1-5 不留装订边的图框图1-6 留有装订边的图框(2)图纸线宽。

图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。

标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。

各区的布置形式有多种，而且不同单位的标题栏也各有特色。

根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。

图1-7 设计通用标题栏（A0和A1幅面）图1-8 设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线不同的电气图，对图线、字体和比例有不同的要求。

国标对电气工程图的图线、字体和比例做出了相应的规定，其中图线的相关要求如下。

1.基本图线根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

在电气工程图中，图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为2:1.在通常情况下，粗线的宽度采用0.5mm或0.7mm，细线的宽度采用0.25mm 或0.35mm。

在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。

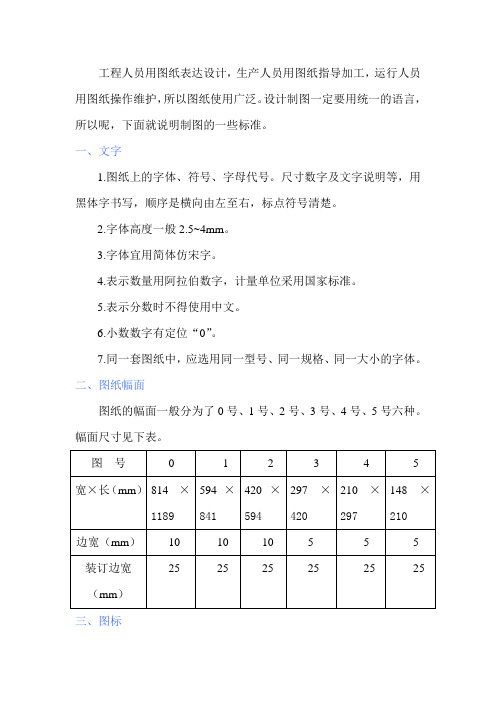

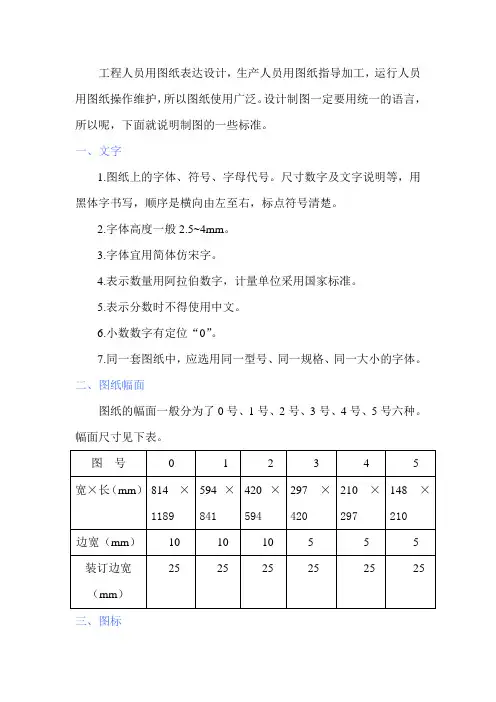

工程人员用图纸表达设计，生产人员用图纸指导加工，运行人员用图纸操作维护，所以图纸使用广泛。

设计制图一定要用统一的语言，所以呢，下面就说明制图的一些标准。

一、文字1.图纸上的字体、符号、字母代号。

尺寸数字及文字说明等，用黑体字书写，顺序是横向由左至右，标点符号清楚。

2.字体高度一般2.5~4mm。

3.字体宜用简体仿宋字。

4.表示数量用阿拉伯数字，计量单位采用国家标准。

5.表示分数时不得使用中文。

6.小数数字有定位“0”。

7.同一套图纸中，应选用同一型号、同一规格、同一大小的字体。

二、图纸幅面图纸的幅面一般分为了0号、1号、2号、3号、4号、5号六种。

幅面尺寸见下表。

三、图标图标又称标题栏，相当于主题和签证，设于图纸右下角。

其内容包括：图名、设计单位、兴建单位、设计人、制图人、描图人、校核人、批准人、比例、图号、日期等。

复杂图纸在左上角设会签图标，由有关专业人员签名和日期。

四、图线图纸上的各种线条，根据用途的不同可分为以下九种。

1.粗实线适用于立面图外轮廓线、剖切线，平面图与剖面图的截面轮廓线、图框线。

2.中实线适用于土建平、立面上门、窗等的外轮廓线。

3.细实线适用于尺寸标注线。

4.粗点划线适用于平面图中大型构件的辅线位置线、吊车轨道等。

5.点划线适用于定位轴线、中心线。

6.粗虚线适用于地下管道。

7.虚线适用于不可见轮廓线。

8.折断线适用于被断开部分的边界线。

9.波浪线适用于断裂线等。

五、尺寸标注对于尺寸的组成以及怎么标注这类基本操作就不赘述了，在这要说明的一点，要注意标注中的单位问题。

除了标大尺寸图形、整体平面图等用M为单位外，其他图纸上都是用mm为单位。

在实际画图工作中一定要仔细，这个问题轻者闹笑话，重者承担责任！！六、图例在有些图纸中存在着这种东西———图例。

为了简化作图，使整张图纸清晰、明了，常需要以一种通认的画法或样式来表达，并辅以相应的文字说明。

在初涉作图时可以标注出来，一则提醒自己，二则方便他人，渐渐掌握熟悉了制图标准后就可以去掉图例了。

电气CAD绘的标准化与规范电气CAD绘图是电气工程中不可或缺的一环，它的标准化与规范对于确保电气系统的可靠性和安全性至关重要。

本文将介绍电气CAD 绘图的标准化与规范，包括图纸排版、图形符号、尺寸标注等方面，以及如何提高绘图的效率和准确性。

一、图纸排版1. 页面设置在进行电气CAD绘图前，正确设置页面是关键。

通常采用ISO标准的A系列纸张，如A0、A1、A2等。

按照实际绘图需求选择合适的纸张大小，并设置页边距，确保图纸能够被完整打印和展示。

2. 标题栏和边框每个电气CAD绘图图纸都应具备统一的标题栏和边框，以提供必要的信息。

标题栏应包含项目名称、图纸名称、图号、版本号等，方便查阅和管理。

边框应包含主要标准和单位，并且在不同比例尺下能够保持清晰可辨。

3. 图纸折叠与编号对于较大的图纸，应根据需要进行折叠，以方便携带和存档。

每个折页应有清晰的编号，便于查找和组织。

同时，也需要制定标准的折页次序，遵循一致性原则。

二、图形符号1. 符号库的建立为了保证电气CAD绘图的标准化，需要建立符合行业规范的符号库，包括常用的电气设备符号、元件符号、连接符号等。

符号库应定期进行更新和维护，确保使用的符号与最新标准一致。

2. 符号的正确使用在绘图过程中，应准确选择并应用符号库中的符号。

符号的大小、比例、线型等应符合要求，确保图纸的易读性和准确性。

同时，还需要注意符号的位置、对齐和间距，使图纸整体美观、清晰。

三、尺寸标注1. 标注方法在电气CAD绘图中，正确标注尺寸是保证设计和施工准确性的重要环节。

采用统一的标注方法，如ISO标准的线性尺寸标注法，能够减少误解和疑惑。

尺寸标注应遵循一致性原则，保持清晰可读。

2. 标注位置尺寸标注的位置应选取在图纸的明显部分，避免与其他线条、文字产生混淆。

标注文字的方向应与线条平行，字体应适中，清晰可辨。

四、提高绘图效率与准确性1. 使用CAD工具电气CAD绘图可借助专业的CAD软件完成，如AutoCAD、SolidWorks等。

电气cad画图标准在电气工程设计中，CAD画图是非常重要的一环，它不仅可以提高工作效率，还可以减少错误率，提高工程质量。

因此，掌握电气CAD画图的标准是非常重要的。

下面我们就来详细介绍一下电气CAD画图的标准。

首先，电气CAD画图的标准包括线条的粗细、颜色、图层设置等。

在绘制电气图纸时，应根据实际需要选择合适的线条粗细，一般情况下，主要线路可以选择较粗的线条，而次要线路可以选择较细的线条。

此外，不同的线路可以使用不同的颜色来区分，这样可以使图纸更加清晰明了。

在设置图层时，应根据图纸的内容和结构进行合理的分层，以便于后期的修改和管理。

其次，电气CAD画图的标准还包括文字的设置。

在电气图纸中，文字的设置非常重要，它不仅要清晰易读，还要与图纸的整体风格相协调。

因此，在绘制电气图纸时，应选择合适的字体和字号，一般情况下，可以选择宋体或仿宋作为电气图纸的文字字体，而字号的选择应根据图纸的大小和内容进行合理的设置。

此外，文字的位置和间距也需要注意，应该使文字与图纸的其他元素相互协调，既不显得拥挤，也不显得空旷。

另外，电气CAD画图的标准还包括符号的使用。

在电气图纸中，符号是非常重要的元素，它可以直观地表示电气设备和线路的类型和连接关系。

因此，在绘制电气图纸时，应选择标准的电气符号，并按照统一的规范进行使用，这样可以使图纸更加规范和标准化。

最后，电气CAD画图的标准还包括图纸的布局和比例。

在绘制电气图纸时，应注意图纸的整体布局，使各个元素有机地组合在一起，既美观又实用。

此外，比例的选择也非常重要，应根据图纸的内容和尺寸进行合理的选择，使图纸既不显得拥挤，也不显得空旷。

总之，电气CAD画图的标准涉及到线条、颜色、图层、文字、符号、布局和比例等多个方面，只有严格按照标准进行绘制，才能保证图纸的质量和准确性。

希望大家在绘制电气图纸时，能够严格遵守这些标准，使图纸更加规范、美观和实用。

《电气制图与CAD》课程标准1.课程性质与设计思路1.1课程的性质《电气制图与CAD》是工业过程自动化、电气自动化、机电一体化等专业的一门专业基础课。

是研究电气工程图样的一门科学，它既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的工程图样能力，熟练掌握用AutoCAD软件绘制电气控制线路图的方法。

1.2设计思路本本课程通过选择难易程度不同的电气控制图样，采用“项目驱动”教学方法，构建模块化、组合型、进阶式能力训练体系。

将综合能力分解成若干项小的基本能力，选择能涵盖基本能力要素的训练项目实施基本能力训练。

通过模块项目训练，建立电气线路图设计的整体概念，从而掌握设计方法和基本AutoCAD绘图指令，提高计算机辅助设计的应用能力。

2.课程目标《电气CAD》既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的电气工程图样能力，熟练掌握运用AutoCAD软件绘制各种电气工程图的方法。

1.1能力目标1．能进行AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。

2．能正确绘制及使用常用电气元器件简图。

3．能创建合适的块及插入需使用的块。

4. 能正确使用状态栏中包括但不限于正交、极轴、捕捉、线宽等辅助工具。

5．能正确选用尺寸链条标注法，坐标注法对图纸进行标注。

6．能正确使用文字替换修改标注数值或表述，修改标注上下偏差；能输出包括但不限于”φ”、”°”、”±”的常用符号。

7．能正确的使用及绘制形位公差。

8．能将实物转换成CAD图纸（包括绘制及标注）。

9．能进行识图及读图，能绘制BOM表。

10．能进行保存、输出、显示等设置。

1.2知识目标1．了解电气工程制图的基本要求。

2．掌握AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。

3．掌握常用电气元器件简图及其代表的含义。

4．掌握块的创建及插入方法。

5．掌握状态栏的使用，包括但不限于正交、极轴、捕捉、线宽等辅助工具的使用。

电气CAD绘中的绘标准和规范要求在电气工程中，CAD（计算机辅助设计）软件是一个必不可少的工具，用于绘制电气系统的图纸和设计。

为了确保绘图符合行业标准和规范要求，以下是电气CAD绘制中的标准和规范要求。

一、图纸布局和标准尺寸1. 外框标准：每个电气CAD绘图都应该有一个外框，用于界定图纸的边界和保护关键信息。

外框应包含标题栏、图纸编号、绘图日期、图纸比例、单位和作者等信息。

2. 图纸尺寸：常用的电气CAD绘图纸尺寸有A0、A1、A2、A3和A4，根据具体需求选择合适的尺寸。

3. 图例统一：图例是用于解释图中各种符号和组件的图形表示。

确保图例清晰、准确，并遵循行业标准。

二、符号和线条规范1. 细节符号：细节符号用于表示电气系统中的特定部件和元素。

这包括开关、插座、灯具、电机等。

确保使用正确的符号，并按照标准规定的形状、颜色和尺寸进行绘制。

2. 连线线条：连接电气元素的线条应符合规范要求。

通常使用实线表示电源线、虚线表示控制线和点线表示地线。

确保线条清晰可辨，避免交叉和混乱。

3. 文本说明：图中的文字用于标识符号和提供额外的解释信息。

确保文字清晰可读、字体统一，并避免拥挤和重叠。

三、绘制要求和规范1. 编号系统：为了方便管理和查找，为每个绘图文件和项目分配唯一的编号。

使用一致的编号系统，以确保跟踪和组织图纸。

2. 图层管理：合理使用图层，将不同类型的绘图元素分别放在不同的图层上。

这样可以方便修改、编辑和隐藏不需要显示的图形。

3. 适当使用辅助工具：CAD软件提供了许多辅助工具和功能，如吸附点、网格、对齐和缩放。

合理利用这些工具可以提高绘图的精确度和效率。

4. 标注清晰：对于绘图中的重要元素和尺寸，应进行适当的标注和注释。

确保标注的准确性和清晰可读性。

四、命名和文件管理1. 命名规范：为了方便管理和查找，对绘图文件和相关文档采用规范的命名方式。

可以使用项目名称、文件类型、版本号等信息进行命名。

2. 文件夹结构：建立清晰的文件夹结构，将相关的绘图文件和文档组织在一起。

电气CAD绘中的绘标准与规范电气CAD绘图是电气工程中不可或缺的一部分，它有助于电气工程师进行设计、分析和施工过程中的信息传递与沟通。

为了保证电气CAD绘图的准确性和一致性，制定和遵守一定的绘标准与规范变得尤为重要。

本文将探讨电气CAD绘图中的绘标准与规范，并重点介绍其中的两个方面：图纸布局与图框设计、符号绘制与命名规则。

一、图纸布局与图框设计在电气CAD绘图中，图纸布局和图框设计对于整个绘图工作起到了重要的指导和规范作用。

合理的图纸布局和图框设计能够提高绘图质量和效率，同时也能减少错误和混乱。

首先，图纸布局要合理清晰，将电气设备和元件排列在逻辑上相近的位置，以便电气工程师在查看和理解图纸时能够快速找到所需信息。

同时，布局中应留有足够的空间，以保证绘制的符号和文字不会过于拥挤，便于阅读。

其次，图框设计也是电气CAD绘图中的重要环节。

一个合适的图框能够提供统一的标准格式，并帮助规范绘图内容。

图框应包括项目名称、图纸编号、比例尺、绘制日期等基本信息，并且要能够根据实际需要灵活变动，以适应不同的绘图需求。

二、符号绘制与命名规则在电气CAD绘图中，符号的绘制和命名是至关重要的。

一致和准确的符号绘制有助于提高图纸的可读性和可理解性，而良好的命名规则则方便了对电气元件的管理和检索。

符号绘制要遵循特定的图形规范，确保符号的形状、线型、线宽等参数符合标准要求。

在绘制过程中，还需注重符号的比例和对称性，使得整个图纸在视觉上更加美观和直观。

命名规则是电气CAD绘图中的重要组成部分，它为不同类型的电气元件提供了唯一且一致的标识。

通常，命名规则会根据元件的类型、功能、规格等特点进行设计，以保证每个元件都能够被准确地辨识和定位。

此外，命名规则还应具备可扩展性，方便日后对电气CAD绘图的修改和更新。

绘标准与规范的重要性电气CAD绘图中的绘标准与规范对于确保电气工程的质量和可靠性具有重要的意义。

它可以减少绘图错误，提高工程师之间的沟通效率，并帮助保持图纸的一致性和统一性。

精心整理电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。

1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。

图幅分为横式和立式幅面。

表1-2图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。

在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。

需要装订时，装订的一边就要留装订边。

图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。

表1-3图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 251-5不留装订边的图框图1-6留有装订边的图框(2)图纸线宽。

图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。

表1-4图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。

各区的布置形式有多种，而且不同单位的标题栏也各有特色。

根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。

图1-7设计通用标题栏（A0和A1幅面）图1-8设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。

1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。

电气cad绘图标准电气CAD绘图标准。

电气CAD绘图是电气工程设计中不可或缺的一部分，它直接关系到工程设计的质量和效率。

为了规范电气CAD绘图，提高绘图质量，制定一套电气CAD绘图标准是非常必要的。

本文将从绘图单位、图纸格式、图框设置、图层管理、文字标注、符号标注等方面，对电气CAD绘图标准进行详细介绍。

1. 绘图单位。

电气CAD绘图中常用的绘图单位有毫米、厘米、米等。

在进行电气CAD绘图时，应选择合适的绘图单位，并严格按照选定的单位进行绘图，以确保绘图的准确性和一致性。

2. 图纸格式。

在进行电气CAD绘图时，应选择合适的图纸格式，一般常用的图纸格式有A0、A1、A2、A3、A4等。

选择合适的图纸格式可以有效地提高绘图效率，同时也有利于图纸的归档和管理。

3. 图框设置。

图框是电气CAD绘图中非常重要的一部分，它包含了图纸的边界、标题栏、项目名称、图号、比例尺等信息。

在进行电气CAD绘图时，应根据实际需要设置合适的图框，并在图框中填写清晰、准确的信息，以便于工程师和施工人员的使用。

4. 图层管理。

良好的图层管理是电气CAD绘图的关键，它可以有效地区分不同的绘图内容，方便绘图的编辑和查看。

在进行电气CAD绘图时，应根据不同的绘图内容设置不同的图层，并严格按照图层管理规范进行操作，以确保绘图的清晰和规范。

5. 文字标注。

文字标注是电气CAD绘图中常用的一种标注方式，它包括了项目名称、图号、比例尺、文字说明等内容。

在进行电气CAD绘图时，应选择合适的文字标注方式，并保证文字标注的清晰、准确和统一，以便于工程师和施工人员的理解和使用。

6. 符号标注。

符号标注是电气CAD绘图中常用的一种标注方式，它包括了电气设备、电气元件、线路连接等内容。

在进行电气CAD绘图时，应选择合适的符号标注方式，并保证符号标注的清晰、准确和统一，以便于工程师和施工人员的理解和使用。

综上所述，电气CAD绘图标准在电气工程设计中具有非常重要的意义。
