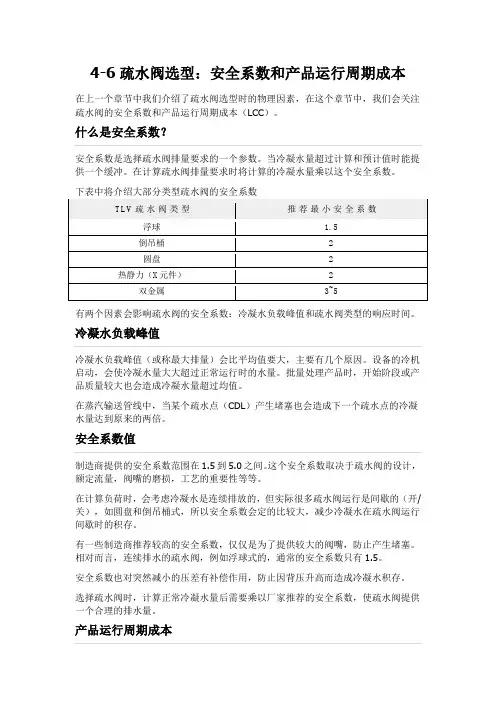

4-6疏水阀选型：安全系数和产品运行周期成本在上一个章节中我们介绍了疏水阀选型时的物理因素，在这个章节中，我们会关注疏水阀的安全系数和产品运行周期成本（LCC）。

什么是安全系数？安全系数是选择疏水阀排量要求的一个参数。

当冷凝水量超过计算和预计值时能提供一个缓冲。

在计算疏水阀排量要求时将计算的冷凝水量乘以这个安全系数。

有两个因素会影响疏水阀的安全系数：冷凝水负载峰值和疏水阀类型的响应时间。

冷凝水负载峰值冷凝水负载峰值（或称最大排量）会比平均值要大，主要有几个原因。

设备的冷机启动，会使冷凝水量大大超过正常运行时的水量。

批量处理产品时，开始阶段或产品质量较大也会造成冷凝水量超过均值。

在蒸汽输送管线中，当某个疏水点（CDL）产生堵塞也会造成下一个疏水点的冷凝水量达到原来的两倍。

安全系数值制造商提供的安全系数范围在1.5到5.0之间。

这个安全系数取决于疏水阀的设计，额定流量，阀嘴的磨损，工艺的重要性等等。

在计算负荷时，会考虑冷凝水是连续排放的，但实际很多疏水阀运行是间歇的（开/关），如圆盘和倒吊桶式，所以安全系数会定的比较大，减少冷凝水在疏水阀运行间歇时的积存。

有一些制造商推荐较高的安全系数，仅仅是为了提供较大的阀嘴，防止产生堵塞。

相对而言，连续排水的疏水阀，例如浮球式的，通常的安全系数只有1.5。

安全系数也对突然减小的压差有补偿作用，防止因背压升高而造成冷凝水积存。

选择疏水阀时，计算正常冷凝水量后需要乘以厂家推荐的安全系数，使疏水阀提供一个合理的排水量。

产品运行周期成本疏水阀是蒸汽系统的重要且必要的组成部分，因此需要使用长远的眼光来为系统选择最低产品运行周期成本（LCC）的产品。

这就意味着采购成本只是选择疏水阀考虑的因素之一。

其他如维护，安装，更换，甚至疏水阀损坏和自耗引起的蒸气泄漏也应该考虑在内。

阀座等内部件的快速磨损会造成蒸汽泄漏与日俱增，使用户不得不过早的更换疏水阀。

更换的时机取决于更换成本和蒸汽泄漏和疏水阀损坏引起的其它故障的比较。

TSS43H型天然气疏水阀工作原理、安装及常见问题TSS43型天然气疏水阀是乐山伟业机电有限公司于2000年研制成功的国家专利产品。

目前潼南作业区所使用的疏水阀及脱水器全部都是由乐山伟业机电有限公司制造的。

它能及时、连续、自动地把气水分离器中的沉降水排除干净，而且在全部作业过程中无天然气流失，解决了天然气的流失问题，同时也解决了因天然气流失而产生的环保问题和安全隐患的问题，把工人从繁重艰辛的劳动中解放了出来。

使用中的天然气疏水阀为了更好地使用天然气疏水阀，使它能长期稳定地正常运行，充分发挥其应有的作用，有必要进一步地了解和认识它，掌握使用的方法。

现介绍如下：结构和工作原理是：1、TSS43H型天然气疏水阀利用“U”结构在阀体内形成双腔，为以阀关液，以液封气的关闭系统，同时改变了介质在阀体内的流动方向，使之与重力方向重合而使液气进一步分离，以及促进液体中渣的沉降。

2、利用杠杆原理，计算所需动力以满足疏水阀在运行中的动力条件。

3、利用连通器原理和介质密度差设计自动回气系统，使其在运行中能连续地将疏水阀中的气体回流到分离器中，以达到疏水阀连续和全自动运行的目的。

其具体运行流程如图所示：a) 进水管b) 防冲罩c) 动力系统d) 转向罩e) 阀芯总成f) 排水管g) 排污管h) 气水介面液流方向天然气疏水阀进液管a和天然气气液分离器相接，排液前液体在重力作用下进入疏水阀，通过防冲环b改变液体流向，垂直向下运动。

当液面升高到一定程度时，动力系统c启动向上运动并开启阀门，疏水阀开始排液。

液体在系统压力的作用下，经转向罩d在排水腔内向上作垂直运动，经阀芯e、排液管f排出阀体外。

此时由于渣的重力方向与液流动方向重合而沉于阀体底部（经排污口定时排除）避免渣质可能对阀芯的污染，确保疏水阀正常运行。

当液体排完，液位下降到某一高度h时，动力系统向下运动，关闭阀门。

液体在阀体内形成高位水封将天然气严密封锁而无丝毫泄漏。

这就完成了一个排液周期。

蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。

以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。

2.材质：铸铁、不锈钢等。

铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。

3.类型：机械型、热动力型等。

机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。

4.连接方式：螺纹、法兰等。

螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。

5.流量：小、中、大等。

根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。

6.压力等级：低、中、高、超高等。

根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。

7.使用温度：低温、常温、高温等。

根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。

8.是否带过滤器：是、否等。

有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。

9.其他特殊要求：如特殊流量、压力等。

根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。

二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。

2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。

3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。

4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。

5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。

空气疏水阀规格型号1.引言1.1 概述概述空气疏水阀是一种用于控制管道系统中的气体和水分离的装置。

它主要通过调节管道系统中的压力来实现排除气体和排放水分的功能。

在工业生产和供水系统中，空气疏水阀具有重要的作用，可以保障管道系统正常运行，减少气体对管道系统的影响。

本文将对空气疏水阀的规格型号进行详细介绍。

了解空气疏水阀的规格和型号对于选择合适的疏水阀具有重要意义。

不同规格型号的疏水阀适用于不同的工作场景和需求，选择合适的疏水阀可以保证管道系统的安全运行。

文章接下来将逐步介绍空气疏水阀的作用原理，并重点分析选择疏水阀的要点和常见规格型号。

通过本文的阅读，读者将对空气疏水阀的规格型号有更清晰的认识，能够更好地选择适合自己需求的疏水阀。

1.2文章结构文章结构部分文章的结构是指将文章内容组织起来的方式，合理的结构可以使文章逻辑清晰、层次分明。

本篇文章将按照以下结构来展开内容：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 空气疏水阀的作用2.2 空气疏水阀的原理3. 结论3.1 空气疏水阀的选择要点3.2 空气疏水阀的常见规格型号在引言部分，我们将介绍空气疏水阀的概述，以及本文的结构和目的。

然后，在正文部分，我们将详细探讨空气疏水阀的作用和原理。

最后，在结论部分，我们将提供选择空气疏水阀的要点，并列举一些常见的规格型号。

通过这样的结构安排，读者可以清晰地了解空气疏水阀的相关知识，从而更好地理解文章的主题和内容。

结构的清晰与合理为文章的阅读和理解提供了良好的导引。

1.3 目的目的部分旨在阐述本文的写作目的，即为读者提供关于空气疏水阀规格型号的相关知识和信息，并帮助读者更好地了解和选择适合自己需求的空气疏水阀。

具体目的如下：1) 提供背景知识：介绍空气疏水阀的基本概念、作用和原理，为读者建立基础理解，使其能够全面了解空气疏水阀的作用和工作原理。

2) 引导选购：介绍空气疏水阀的选择要点，包括结构设计、使用环境、规格参数等方面的考虑因素，帮助读者在购买时能够根据实际需求进行合理选择。

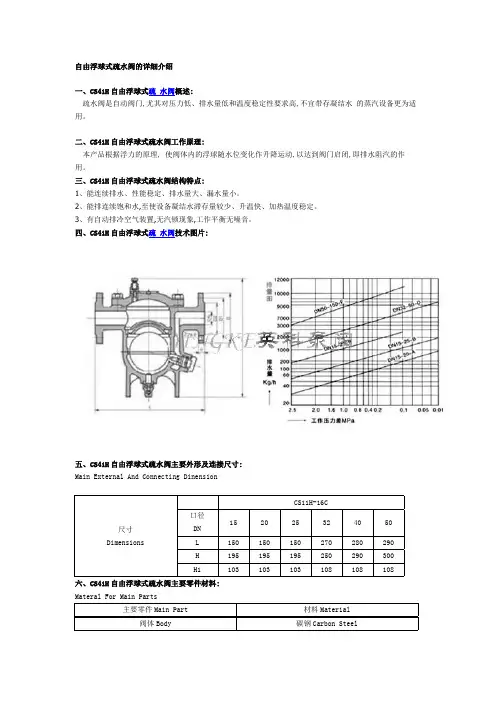

自由浮球式疏水阀的详细介绍
一、CS41H自由浮球式疏水阀概述:
疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。

二、CS41H自由浮球式疏水阀工作原理:
本产品根据浮力的原理, 使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。

三、CS41H自由浮球式疏水阀结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。

2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。

3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。

四、CS41H自由浮球式疏水阀技术图片:
五、CS41H自由浮球式疏水阀主要外形及连接尺寸:
Main External And Connecting Dinension
六、CS41H自由浮球式疏水阀主要零件材料:
Materal For Main Parts
七、CS41H自由浮球式疏水阀排水量表:。

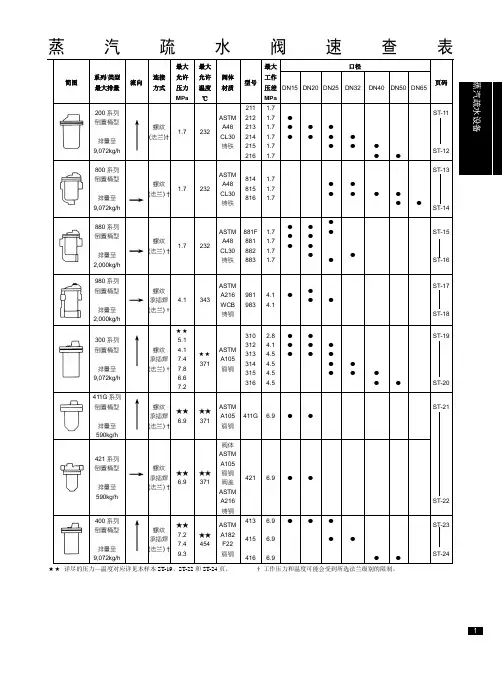

1蒸汽疏水设备简图系列/类型 最大排量流向连接 方式最大允许 压力 MPa最大 允许 温度 ℃阀体 材质型号最大 工作 压差 MPa 口径页码DN15 DN20 DN25 DN32DN40 DN50 DN65200系列 倒置桶型排量至 9,072kg/h螺纹 (法兰)†1.7232ASTMA48 CL30 铸铁211212 213 214 215 2161.7 1.7 1.7 1.7 1.7 1.7ST-11 ST-12800系列 倒置桶型排量至 9,072kg/h螺纹 (法兰) †1.7232ASTMA48 CL30 铸铁814 815 8161.7 1.7 1.7ST-13 ST-14880系列 倒置桶型排量至 2,000kg/h螺纹 (法兰) †1.7232ASTM A48 CL30 铸铁881F881 882 8831.7 1.7 1.7 1.7ST-15ST-16980系列 倒置桶型排量至 2,000kg/h螺纹 承插焊 (法兰) †4.1343ASTM A216 WCB 铸钢981 9834.1 4.1ST-17ST-18300系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 5.14.1 7.4 7.8 6.6 7.2★★ 371ASTM A105 锻钢310312 313 314 315 3162.8 4.1 4.5 4.5 4.5 4.5ST-19 ST-20411G 系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) † ★★ 6.9★★ 371ASTM A105 锻钢 411G6.9ST-21ST-22421系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) †★★ 6.9★★ 371阀体 ASTMA105锻钢 阀盖 ASTM A216 铸钢4216.9400系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 7.2 7.4 9.3★★ 454ASTM A182 F22 锻钢413 415 4166.9 6.9 6.9ST-23 ST-24★★ 详尽的压力—温度对应详见本样本ST-19、ST-22和ST-24页。

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。

过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀完全关闭。

阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。

装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

疏水阀cs49h国经济将步入发展的快车道，经济专家预测，国内金融竞争更加白热化。

为此，理财人士认为，在2006年国内理财市场中，将有六大热点成为百姓生活的重要内容。

理财产品收益将有所提高去年底，银监会颁布新办法大幅提高了理财产品的门槛，与此同时，理财产品的收益随之有一定的增长。

因此，2006年，银行理财产品依然会成为众多投资者的选择。

另外，因外资银行的大量涌入，外汇理财产品会出现较大的变化。

外资银行利用自身在海外的优势，通过与海外市场挂钩，推出了挂钩型的外汇理财产品。

不过，国际商品市场复杂多样，对于普通投资者，选择此类产品的难度较大。

基金的回报将大于鸡年去年的基金市场可以用“三大”来形容：基金规模扩大、投资者队伍壮大、基金业绩差距拉大。

但从进入2006年以来的总体情况看，基金的净值普遍增长，因此，狗年中基金的回报将大于鸡年。

另外首页>>产品中心>>ST系列可调恒温式疏水阀一、产品[疏水阀]的详细资料：产品名称：可调恒温式疏水阀产品特点：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

二、结构原理：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节三、主要技术参数：1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm3、排水温度：A组65～1 00℃B组95～1 35℃C组1 30～1 65℃4、漏气率：0 5％以下5、寿命1 0000小时以上6、使用温度：80～450℃7、连接万式三种：l、ST为螺纹角式2、STB为螺纹直通带过滤器3、STC为法兰直通带过滤器四、ST系列可调恒温式疏水阀主要外型及连接尺寸：型号（DN）外形尺寸最大排量型号（DN）外形尺寸最大排量T/h法兰外径D 长L 高H 长L 高HST8-15 120 65 1.4 STB16-1590 150 3.0 -ST8-20 120 65 3.0 STB16-2100 150 4.0 -ST8-25 130 70 4.0 STB16-25120 165 5.0 -ST16-15 120 65 3.0 STB10-4140 185 9.0 -订货须知：一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST 系列可调恒温式疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：疏水阀热动力式蒸汽疏水阀CS14F液体膨胀式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀疏水阀>>可调恒温式疏水阀>>可调恒温式蒸汽疏水阀产品名称：可调恒温式蒸汽疏水阀产品型号：ST-16C产品口径：DN15～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
