蒸汽疏水阀选型及蒸汽管道疏水量的计算

蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂2010-06-10摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。

关健词：蒸汽疏水阀；疏水量；疏水阀选型1 前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。

它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。

蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。

据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。

以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。

2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。

2.1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。

自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。

浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。

这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。

浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。

2.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。

蒸汽增加热静力元件内部的压力，使疏水阀关闭。

凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩，打开阀门。

在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。

值得注意的是，不凝结气体可能积存在凝结水的后面。

热静力型疏水阀也可以用来排放蒸汽系统中的空气。

它排量大，排空气性能良好。

蒸汽管道启动疏水量计算概述说明以及解释1. 引言1.1 概述蒸汽管道启动疏水量计算是一项重要的工程任务，它涉及到蒸汽管道系统的安全运行和能效优化。

在蒸汽管道系统中，疏水装置起到排除管道内部不可避免产生的凝结水的作用，以保证蒸汽传递和供应的正常进行。

而疏水量计算则是确定疏水装置所需排除凝结水的数量，并根据实际需求选择合适的疏水装置。

本文将详细介绍蒸汽管道启动疏水量计算的概念、重要性以及计算方法和原理，并探讨其中关键要点如流量、压力、材质、尺寸等因素对计算结果的影响。

此外，我们还将通过实际案例分析和解释，在不同应用场景下阐述疏水量计算的应用与优化建议。

1.2 文章结构本文共分为五个部分，各部分内容安排如下：第一部分为引言部分，给出了文章概述说明和目录结构。

第二部分将首先介绍什么是蒸汽管道启动疏水量计算，包括定义和作用；接着探讨疏水量计算的重要性，以及它对蒸汽管道系统运行的影响；最后详细讲解蒸汽管道启动疏水量计算的方法和原理。

第三部分将重点介绍疏水量计算中的关键要点，包括影响因素、管道材质和尺寸对疏水量的影响，以及具体应用场景下的计算公式和参数选择。

第四部分将通过实际案例分析与解释，展示不同领域在蒸汽管道启动疏水量计算中遇到的问题，并提出解决方案和优化建议。

最后一部分为结论与展望，总结了本文所讨论内容的重要性和方法，并展望了蒸汽管道启动疏水量计算未来的发展趋势和应用前景。

1.3 目的本文旨在全面介绍蒸汽管道启动疏水量计算的概念、重要性和计算方法，并深入探讨其中关键要点。

通过实际案例分析与解释，帮助读者理解并正确应用蒸汽管道启动疏水量计算技术。

同时，期望本文能够促进该领域的进一步发展，为蒸汽管道系统的安全运行和能效优化提供可靠指导。

2. 蒸汽管道启动疏水量计算2.1 什么是蒸汽管道启动疏水量计算蒸汽管道启动疏水量计算是指在蒸汽系统中，为了有效去除蒸汽管道内的凝结水和其他杂质，在系统启动时需要进行的疏水量计算。

疏水阀排水量的简易算法
疏水阀的排水量可以根据阀门的口径、开度和流体压力来计算。

以下是简易的算法：
1. 首先确定疏水阀的口径（单位：毫米）和开度（单位：百分比）。

口径一般可以从阀门上的标识或文档中找到，开度可以通过阀门的调节手柄或者电动机来设置。

2. 查找疏水阀的流量系数表，根据口径和开度找到对应的流量系数。

流量系数一般是根据实验测定得到的，可以用于计算流体通过阀门的流量。

3. 确定流体的压力（单位：巴），可以通过测量或者参考系统设计参数得到。

4. 使用以下公式计算疏水阀的排水量（单位：立方米/小时）：
排水量 = 流量系数× 开口面积× 根号( 2 × 压力 / 流体密度 )
其中，开口面积可以通过疏水阀的口径和开度计算得到，根号表示开口面积与流体速度的关系。

5. 注意，测量流体的密度（单位：千克/立方米）并考虑到其影响。

请注意，这只是一个简易的算法，实际的计算可能需要考虑更多因素，如流体的性质、阀门的类型等。

在实际应用中，建议参考疏水阀的技术文档或者咨询相关专业人士以获得更准确的计算结果。

蒸汽疏水阀水量计算蒸汽疏水阀是一种用于控制蒸汽系统中的水分的装置。

在蒸汽系统中，由于存在着水分的存在，会对系统的正常运行造成一定的影响，因此需要使用蒸汽疏水阀来控制水分的排除。

蒸汽疏水阀的主要作用是排除蒸汽系统中的凝结水，保持系统的正常运行。

凝结水是指在蒸汽系统中由于温度降低而形成的液态水，如果不及时排除，会导致系统中的水位升高，影响蒸汽的传递效率，甚至可能造成系统的故障。

蒸汽疏水阀的水量计算是为了确定蒸汽系统中的凝结水排除的能力是否足够。

水量计算需要考虑蒸汽系统中的凝结水的产生量以及疏水阀的排放能力。

在进行水量计算时，首先需要确定蒸汽系统中的凝结水的产生量。

凝结水的产生量与蒸汽系统的工作压力、温度以及系统中的管道长度、直径等因素有关。

一般来说，凝结水的产生量与工作压力成正比，与温度成反比，与管道长度、直径成正比。

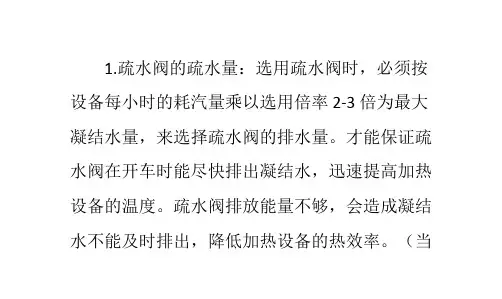

需要确定蒸汽疏水阀的排放能力。

蒸汽疏水阀的排放能力是指单位时间内疏水阀排放的凝结水的体积。

排放能力与疏水阀的结构、口径以及工作状态等因素有关。

一般来说，疏水阀的排放能力越大，就能够更快地排除凝结水，保持系统的正常运行。

在进行水量计算时，需要根据蒸汽系统的实际情况选择合适的蒸汽疏水阀，并参考其技术参数来确定其排放能力。

同时，根据蒸汽系统中的凝结水产生量，计算出单位时间内需要排放的凝结水的体积。

通过比较蒸汽疏水阀的排放能力和蒸汽系统中凝结水的产生量，可以确定蒸汽疏水阀的水量计算是否合理。

如果蒸汽疏水阀的排放能力大于凝结水的产生量，则可以确保系统中的凝结水能够及时排除；反之，则需要考虑增加蒸汽疏水阀的数量或者更换更大排放能力的疏水阀。

需要注意的是，在进行水量计算时，还需要考虑蒸汽系统中的其他因素，如系统的工作压力、温度变化范围、管道布局等。

这些因素都会对水量计算结果产生一定的影响，需要综合考虑。

蒸汽疏水阀的水量计算是蒸汽系统中重要的一环，它能够保证系统中的凝结水能够及时排除，确保系统的正常运行。

蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂2010-06-10摘要：介绍蒸汽疏水阀的类别及原理，对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。

关健词：蒸汽疏水阀；疏水量；疏水阀选型1 前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体，并阻止蒸汽泄漏的阀门。

它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。

蒸汽疏水阀动作正常与否，影响着蒸汽使用设备的性能、效率和寿命。

据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%，而节约能源量可占系统总节能量的30%。

以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。

2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。

2.1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。

自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。

浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。

这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温。

浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。

2.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。

蒸汽增加热静力元件内部的压力，使疏水阀关闭。

凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩，打开阀门。

在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。

值得注意的是，不凝结气体可能积存在凝结水的后面。

热静力型疏水阀也可以用来排放蒸汽系统中的空气。

它排量大，排空气性能良好。

疏水阀的选型与计算疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

在现代社会中，蒸汽广泛地应用于工农业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺过程中所产生的凝结水，都需要通过蒸汽疏水阀排除干净，而不允许蒸汽泄漏掉。

按启闭件的驱动方式，蒸汽疏水阀可分为三类：由凝结水液位变化驱动的机械型蒸汽疏水阀；由凝结水温度变化驱动的热静力型蒸汽疏水阀；由凝结水动态特性驱动的热动力型蒸汽疏水阀。

蒸汽疏水阀是蒸汽使用系统的重要附件，其性能的优劣，对于系统的正常运行。

设备热效率的提高及能源的合理利用等方面具有重要作用。

⑪机械型蒸汽疏水阀这类疏水阀主要有密闭浮子式、敞口向上浮子式、敞口向下浮子式等。

这类型式的蒸汽疏水阀的工作原理运用了古老的阿基米德原理，性能可靠，能排除饱和水；但是体积比较大，较笨重。

又由于颠簸摇摆的环境对其阻汽排水性能有相当的影响，因此，不能适应火车、轮船及有较大震动的装置上使用。

⑫热静力型蒸汽疏水阀这类疏水阀主要有蒸汽压力式蒸汽疏水阀、双金属片式或热弹性元件式蒸汽疏水阀、液体或固体膨胀式蒸汽疏水阀。

这类疏水阀几乎与机械型疏水阀同时出现，最初是金属膨胀式蒸汽疏水阀，利用阀杆材料冷缩热胀的物理性能和凝结水温度的变化而实现阻汽排水作用。

但是这种型式的蒸汽疏水阀不能适应蒸汽压力变化较大和凝结水量不稳的场合，后来研制出利用液体膨胀的压力平衡波纹管式蒸汽疏水阀。

以上的问题得到了初步解决。

随着材料科学技术的发展，双金属片得到了广泛应用，研制出了双金属片式蒸汽疏水阀，它是利用双金属片受到温度变化而产生的变形实现阻汽排水作用的。

这种疏水阀体积小、重量轻，能排除大量空气，但是成本高。

⑬热动力型蒸汽疏水阀这类疏水阀有盘式蒸汽疏水阀、脉冲式蒸汽疏水阀、迷空式蒸汽疏水阀、孔板式蒸汽疏水阀。

蒸汽管道疏水量计算
蒸汽管道疏水量的计算方法如下：
- 启动疏水量计算公式：$M=60\times n\times(G1\times C1\times\Delta t1+G2\times C2\times\Delta t2)\div(Ig-Ib)$
- 过热蒸汽管道运行时的疏水量计算公式：$G=q\times n\div(Ig-Ib)$
- 湿蒸汽管道运行时的疏水量计算公式：$G=q\times n\div(Ig-Ib)+W\times x\times0.1$
其中，$G1$表示单位长的钢管重量或单只阀门的重量；$G2$表示单位长的钢管保温材料重量；$C1$表示钢管比热；$C2$表示保温材料比热；$\Delta t1$表示钢管温升速度；$\Delta t2$表示保温材料温升速度；$Ig$表示蒸汽焓；$Ib$表示蒸汽管道初压下的饱和水焓；$q$表示管道及阀门的散热损失；$W$表示湿蒸汽的湿度；$x$表示0.1；$n$表示管道长度。

蒸汽疏水阀选型及蒸汽管道疏水量的计算上海沪工阀门厂２０１0-06－10摘要:介绍蒸汽疏水阀的类别及原理,对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。

关健词:蒸汽疏水阀；疏水量；疏水阀选型1前言蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体,并阻止蒸汽泄漏的阀门。

它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。

蒸汽疏水阀动作正常与否,影响着蒸汽使用设备的性能、效率和寿命。

据测算供热系统节能改造中，更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的7.5%,而节约能源量可占系统总节能量的30％。

以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。

2 蒸汽疏水阀的类别及原理疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。

2．1 浮球型疏水阀浮球型疏水阀包括一个浮球和波纹管元件。

自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。

浮球型疏水阀对排放容量和工作压力广泛适应,但不推荐用于有可能发生水锤的系统中。

这类阀的特点是：适用于大排量,体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结,必须进行保温。

浮球型疏水阀的故障主要是关闭故障,浮球可能损坏或下沉,不能保持在开的位置。

２.2 热静力型疏水阀热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。

蒸汽增加热静力元件内部的压力,使疏水阀关闭。

凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩,打开阀门。

在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。

值得注意的是，不凝结气体可能积存在凝结水的后面。

热静力型疏水阀也可以用来排放蒸汽系统中的空气。

它排量大，排空气性能良好。

1范围本标准规定了蒸汽疏水方式、疏水阀的选用及其配管设计。

本标准适用于石油化工装置内蒸汽加热设备（管道）的疏水设计和疏水阀的选用与配管设计。

本标准不适用于凝结水回收和排放。

2 蒸汽疏水2.1 蒸汽加热设备或管道的疏水一般有以下两种方式：a)经常疏水：在运行过程中，所产生的凝结水通过疏水阀自动排出。

b)启动疏水：在启动、暖管过程中，所产生的凝结水通过阀门排出。

2.2 蒸汽加热设备或管道的下列各处应设经常疏水；a)蒸汽加热设备（如油罐加热器、换热器等）凝结水出口管道；b)蒸汽分水器、扩容器下部；c)饱和蒸汽管道的未端或最低点，立管下端以及蒸汽管网每隔200～300m处；d)汽分配管下部；e)蒸汽管道减压阀或（和）调节阀前；f)蒸汽伴热管未端。

g)2.3 蒸汽加热设备或管道的下列各处应设启动疏水：a) 蒸汽设备或管道启动时有可能积水而又需要及时疏水的最低点；注：蒸汽设备指用蒸汽加热的设备及以蒸汽为动力的设备等。

b) 分段暖管的管道未端（如蒸汽支管与主管相接的切断阀前）；c)水平管段每隔100～150m处；d)水平管道流量孔板前，但在允许最小直管长度内，不得装设疏水点；e)过热蒸汽不经常流通的管道切断阀前、入塔汽提管道切断阀前；2.4 凡属2.2条C款规定的必须经常疏水处，均应在其管道下部设凝液包，其尺寸和要求按图卜巨图4执行。

图3 图42.5 蒸汽管道的疏水量可按下列公式估算 2.5.1 蒸汽管道起动疏水的凝结水量：n i i t C q t C q W 6021222111⨯-∆+∆= (1)式中： W ……… 凝结水量，kg/h;q 1 ……… 单位长度钢管质量或单个阀门质量， kg/m 或kg/个；q 2 ……… 单位长度钢管或单个阀门的保温材料质量，kg/m 或kg/个；C 1 ……… 钢管的比热，kJ/(kg.k); 对于碳素钢可取C 1=0.4689,合金钢 C 2=0.4856C 2 ……… 保温材料比热， kJ ／kg.k; 可近似地取C 2=0.8374 △t 1……… 钢管升温速度， ℃／min ；，一般按5℃／min 计算；△t 2……… 保温材料升温速度，℃／min ；一般取△t 2＝△1/2i1,i2 …… 操作压力下过热蒸汽的焓或饱和蒸汽的焓和饱和水的焓，kJ/kg ；n ……… 管道长度或阀门数量，m 或个。
