给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严。
2.密封不严：漏水严重。
3.材料质量差：强度低且易生锈，开启时阀柄轮破裂，阀杆被扭断，阀体出现裂纹。
二、阀门的分类1.阀门的种类很多，详见《阀门术语》GB/T21465-2008。
在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等。
按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压（PN100～PN1000,不含PN100）、中压（PN16～PN100,不含PN16）、低压（≤PN16）、超高压阀门（≥PN1000）4类；按温度分：高温（t﹥425℃）、中温（120℃≤t≤425℃）、常温（-29℃＜t＜120℃）、低温（-100℃≤t≤-29℃）、超低温（t＜-100℃）阀门。
建筑给排水工程中常用的大都为低压常温或中压常温阀门，以手动为主。
按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料（衬塑、衬胶、合金、搪瓷等）阀门。
三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上，由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考。
《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见《阀门型号编制方法》JB/T308-2004 及《建筑给排水设计手册》下册P306页。
阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，驱动方式代号省略。
气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示。
防爆电动装置的阀门用9B表示。
阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W“表示。
空气疏水阀规格型号1.引言1.1 概述概述空气疏水阀是一种用于控制管道系统中的气体和水分离的装置。
它主要通过调节管道系统中的压力来实现排除气体和排放水分的功能。
在工业生产和供水系统中，空气疏水阀具有重要的作用，可以保障管道系统正常运行，减少气体对管道系统的影响。
本文将对空气疏水阀的规格型号进行详细介绍。
了解空气疏水阀的规格和型号对于选择合适的疏水阀具有重要意义。
不同规格型号的疏水阀适用于不同的工作场景和需求，选择合适的疏水阀可以保证管道系统的安全运行。
文章接下来将逐步介绍空气疏水阀的作用原理，并重点分析选择疏水阀的要点和常见规格型号。
通过本文的阅读，读者将对空气疏水阀的规格型号有更清晰的认识，能够更好地选择适合自己需求的疏水阀。
1.2文章结构文章结构部分文章的结构是指将文章内容组织起来的方式，合理的结构可以使文章逻辑清晰、层次分明。
本篇文章将按照以下结构来展开内容：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 空气疏水阀的作用2.2 空气疏水阀的原理3. 结论3.1 空气疏水阀的选择要点3.2 空气疏水阀的常见规格型号在引言部分，我们将介绍空气疏水阀的概述，以及本文的结构和目的。
然后，在正文部分，我们将详细探讨空气疏水阀的作用和原理。
最后，在结论部分，我们将提供选择空气疏水阀的要点，并列举一些常见的规格型号。
通过这样的结构安排，读者可以清晰地了解空气疏水阀的相关知识，从而更好地理解文章的主题和内容。
结构的清晰与合理为文章的阅读和理解提供了良好的导引。
1.3 目的目的部分旨在阐述本文的写作目的，即为读者提供关于空气疏水阀规格型号的相关知识和信息，并帮助读者更好地了解和选择适合自己需求的空气疏水阀。
具体目的如下：1) 提供背景知识：介绍空气疏水阀的基本概念、作用和原理，为读者建立基础理解，使其能够全面了解空气疏水阀的作用和工作原理。
2) 引导选购：介绍空气疏水阀的选择要点，包括结构设计、使用环境、规格参数等方面的考虑因素，帮助读者在购买时能够根据实际需求进行合理选择。
1蒸汽疏水设备简图系列/类型 最大排量流向连接 方式最大允许 压力 MPa最大 允许 温度 ℃阀体 材质型号最大 工作 压差 MPa 口径页码DN15 DN20 DN25 DN32DN40 DN50 DN65200系列 倒置桶型排量至 9,072kg/h螺纹 (法兰)†1.7232ASTMA48 CL30 铸铁211212 213 214 215 2161.7 1.7 1.7 1.7 1.7 1.7ST-11 ST-12800系列 倒置桶型排量至 9,072kg/h螺纹 (法兰) †1.7232ASTMA48 CL30 铸铁814 815 8161.7 1.7 1.7ST-13 ST-14880系列 倒置桶型排量至 2,000kg/h螺纹 (法兰) †1.7232ASTM A48 CL30 铸铁881F881 882 8831.7 1.7 1.7 1.7ST-15ST-16980系列 倒置桶型排量至 2,000kg/h螺纹 承插焊 (法兰) †4.1343ASTM A216 WCB 铸钢981 9834.1 4.1ST-17ST-18300系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 5.14.1 7.4 7.8 6.6 7.2★★ 371ASTM A105 锻钢310312 313 314 315 3162.8 4.1 4.5 4.5 4.5 4.5ST-19 ST-20411G 系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) † ★★ 6.9★★ 371ASTM A105 锻钢 411G6.9ST-21ST-22421系列 倒置桶型排量至 590kg/h螺纹 承插焊 (法兰) †★★ 6.9★★ 371阀体 ASTMA105锻钢 阀盖 ASTM A216 铸钢4216.9400系列 倒置桶型排量至 9,072kg/h螺纹 承插焊 (法兰) †★★ 7.2 7.4 9.3★★ 454ASTM A182 F22 锻钢413 415 4166.9 6.9 6.9ST-23 ST-24★★ 详尽的压力—温度对应详见本样本ST-19、ST-22和ST-24页。
附件二蒸汽疏水器的选型一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等1.自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“银球”牌疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。
能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。
2.自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。
整个球面都可为密封，使用寿命很长，能抗水击，没有易损件，无故障，经久耐用，无蒸汽泄漏。
背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。
疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。
疏水器性能比较表。
1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。
倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。
过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。
因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。
当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。
当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。
在冷凝水达到饱和温度之前，疏水阀完全关闭。
阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。
阀门处于开启位置。
当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。
这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。
在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。
常见疏水阀的结构形式与工作原理(一)疏水阀是一种常见的机械设备，广泛应用于各种工业生产和设备中，主要用于排除余留水分和减轻设备负荷。
现在，我们来具体介绍一下常见疏水阀的结构形式与工作原理。
一、常见疏水阀结构形式1、机械式疏水阀机械式疏水阀是疏水阀中最常见的一种类型，其结构简单，容易维护，适用于一般的工业场合。
机械式疏水阀主要由活塞、阀座、弹簧和阀体等部分组成。
2、磁力式疏水阀磁力式疏水阀是一种基于电磁原理的疏水阀，其结构与机械式疏水阀相似，但是在阀芯和阀座之间增加了一个电磁盘。
当磁阀通电时，磁阀吸引电磁盘，压缩弹簧，使阀芯与阀座分离，排水口关闭。
3、浮球式疏水阀浮球式疏水阀是一种自动控制类疏水阀，其结构相对比较复杂，主要包括阀体、浮球、阀座和排水口等几个组成部分。
二、常见疏水阀的工作原理在不同的疏水阀结构中，其工作原理也有所不同。
1、机械式疏水阀的工作原理当疏水管道中的水位超过活塞上缘时，水压力将活塞向上推动，弹簧压缩，阀芯与阀座分离，排水口打开，自动排水。
当排水结束，水位下降，活塞下落，弹簧恢复原状，阀芯与阀座重新闭合，停止排水，然后继续循环工作。
2、磁力式疏水阀的工作原理磁力式疏水阀在正常情况下，阀芯始终与阀座紧密贴合，排水口关闭。
当电磁盘受到电磁铁的吸引力时，压缩弹簧，使阀芯与阀座分离，排水口开启，开始排水。
排水完毕，磁铁取消吸引力，弹簧将电磁盘和阀芯分别压回原处，排水口关闭。
3、浮球式疏水阀的工作原理浮球式疏水阀是通过浮球来控制排水的。
当疏水管道中的水位超过设定水位时，浮球上升，将阀体内的阀芯向下推动，阀座和排水口分离，自动排水。
当排水完毕，水位下降，浮球下降，阀体内的弹簧将阀芯推向上方，阀芯与阀座再次紧密贴合，阀体和排水口关闭。
总之，疏水阀的结构形式多样，工作原理也各有不同。
在实际应用中，需要根据不同的场合和需求进行正确的选择和使用。

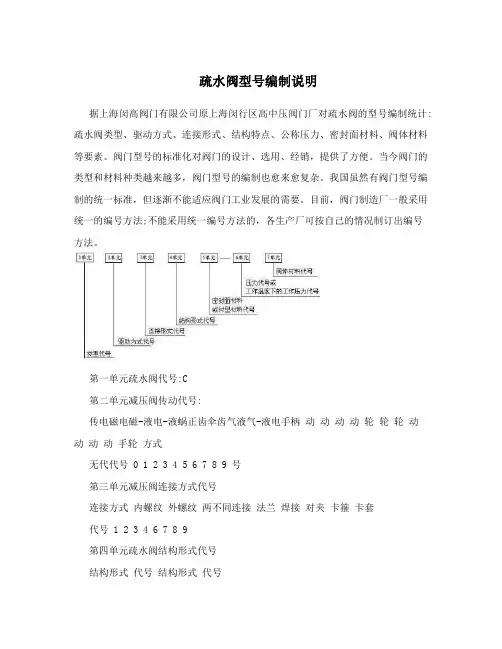

疏水阀型号编制说明据上海闵高阀门有限公司原上海闵行区高中压阀门厂对疏水阀的型号编制统计: 疏水阀类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
第一单元疏水阀代号:C第二单元减压阀传动代号:传电磁电磁-液电-液蜗正齿伞齿气液气-液电手柄动动动动轮轮轮动动动动手轮方式无代代号 0 1 2 3 4 5 6 7 8 9 号第三单元减压阀连接方式代号连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9第四单元疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6浮桶式 3 双金属片式 7 液体或固体膨胀式 4 脉冲式 8钟形浮子式 5 圆盘热动力式 9第五单元密封副材料:锡基阀蒙轴尼硬体 18-8渗氟乃渗铜Cr13 Mo2Ti 材承合系玻衬龙衬塑橡质直搪氮塑不锈尔硼不锈合料金不锈璃胶塑铅料胶合接钢料钢合钢钢金巴氏钢料金加金合金工代B C D E F G H J M N P Q R S T X Y W 号当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元:公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元:阀体材料阀Cr1318-8钛及铜及 Mo2Ti体碳系铬钼可锻铝合系球墨塑铬钼灰铸钛合系铜合材钢不锈钢铸铁金不锈铸铁料钒钢铁金不锈钢金料钢钢代A C H I K L P Q R S T V Z 号灰铸铁底压阀和钢制中压省略此项按介质的温度分，根据疏水阀工作时的介质温度可分:1. 普通疏水阀:适用于介质温度-40,425?的阀门。

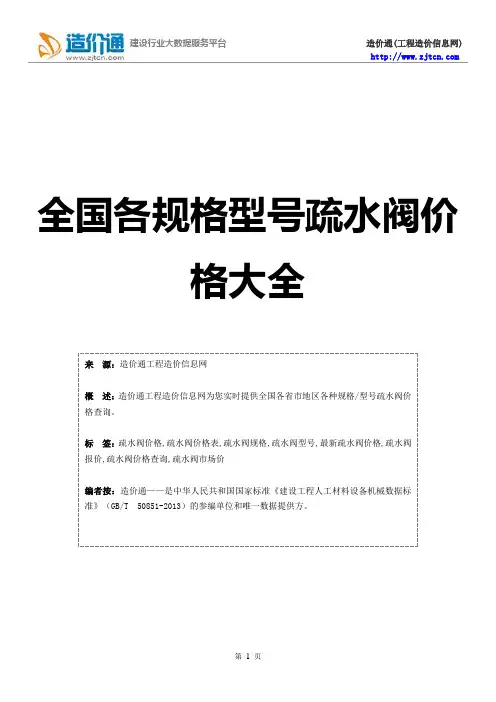

全国各规格型号疏水阀价格大全来源：造价通工程造价信息网概述：造价通工程造价信息网为您实时提供全国各省市地区各种规格/型号疏水阀价格查询。
标签：疏水阀价格,疏水阀价格表,疏水阀规格,疏水阀型号,最新疏水阀价格,疏水阀报价,疏水阀价格查询,疏水阀市场价编者按：造价通——是中华人民共和国国家标准《建设工程人工材料设备机械数据标准》（GB/T 50851-2013）的参编单位和唯一数据提供方。
材料名规格/型号单位品牌省份城市查询账号账号密码疏水阀CS19H-16丝扣热动式DN50个北京北京市misschen1988 lzl639528417疏水阀CS19H-16丝扣热动式DN40个北京北京市misschen1988 lzl639528417疏水阀CS19H-16丝扣热动式DN32个北京北京市misschen1988 lzl639528417疏水阀CS19H-16丝扣热动式DN25个北京北京市misschen1988 lzl639528417疏水阀CS19H-16丝扣热动式DN20个北京北京市misschen1988 lzl639528417疏水阀CS19H-16丝扣热动式DN15个北京北京市misschen1988 lzl639528417疏水阀GJSH-41-16 DN15 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN20 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN25 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN32 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN40 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN50 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN65 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN80 广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN15 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN20 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN25 台佳福斯广东广州市misschen1988 lzl639528417疏水阀GJSH-41-16 DN32 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN40 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN50 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN65 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀GJSH-41-16 DN80 台佳福斯广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN15 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN20 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN25 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN32 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN40 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN50 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN15 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN20 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN25 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN32 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN40 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN50 个伯斯特广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN15 台上高广东广州市misschen1988 lzl639528417疏水阀CS41H-25C DN20 台上高广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN25 台上高广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN32 台上高广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN40 台上高广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN50 台上高广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN65 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN15 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN20 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN25 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN32 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN40 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN50 台上高广东广州市misschen1988 lzl639528417 疏水阀CS49H-25C DN65 台上高广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H-16(丝口) DN15 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H-16(丝口) DN20 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H-16(丝口) DN25 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H-16(丝口) DN32 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS19H-16(丝口) DN40 个翔云广东广州市misschen1988 lzl639528417疏水阀XYLCS19H-16(丝口) DN50 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN15 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN20 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN25 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN32 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN40 个翔云广东广州市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN50 个翔云广东广州市misschen1988 lzl639528417 疏水阀CS41H-25C DN15 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN20 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN25 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN32 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN40 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN50 台上高上海上海市misschen1988 lzl639528417 疏水阀CS41H-25C DN65 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN15 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN20 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN25 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN32 台上高上海上海市misschen1988 lzl639528417疏水阀CS49H-25C DN40 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN50 台上高上海上海市misschen1988 lzl639528417 疏水阀CS49H-25C DN65 台上高上海上海市misschen1988 lzl639528417 疏水阀S19H-16 DN15 个泰荣广东广州市misschen1988 lzl639528417 疏水阀S19H-16 DN20 个泰荣广东广州市misschen1988 lzl639528417 疏水阀S19H-16 DN25 个泰荣广东广州市misschen1988 lzl639528417 疏水阀S19H-16 DN32 个泰荣广东广州市misschen1988 lzl639528417 疏水阀S19H-16 DN40 个泰荣广东广州市misschen1988 lzl639528417 疏水阀S19H-16 DN50 个泰荣广东广州市misschen1988 lzl639528417 疏水阀CS41H-16C 15 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 20 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 25 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 32 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 40 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 50 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 65 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 80 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 100 个北京北京市misschen1988 lzl639528417疏水阀CS41H-16C 125 个北京北京市misschen1988 lzl639528417 疏水阀CS41H-16C 150 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 15 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 20 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 25 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 32 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 40 个北京北京市misschen1988 lzl639528417 疏水阀CS11H-16C 50 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 15 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 20 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 25 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 32 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 40 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 50 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 65 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 80 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 100 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 125 个北京北京市misschen1988 lzl639528417疏水阀CS49H-16C 150 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 15 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 20 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 25 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 32 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 40 个北京北京市misschen1988 lzl639528417 疏水阀CS49H-16C 50 个北京北京市misschen1988 lzl639528417 疏水阀DN15 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN20 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN25 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN32 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN40 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN50 CS19H-16 台伯利恒天津天津市misschen1988 lzl639528417 疏水阀DN40 个KITZ 广东广州市misschen1988 lzl639528417 疏水阀DN50 个KITZ 广东广州市misschen1988 lzl639528417 疏水阀DN15 S49H 热动式台河北承德市misschen1988 lzl639528417 疏水阀DN20 S49H 热动式台河北承德市misschen1988 lzl639528417 疏水阀DN25 S49H 热动式台河北承德市misschen1988 lzl639528417疏水阀DN32 S49H 热动式台河北承德市misschen1988 lzl639528417 疏水阀DN40 S49H 热动式台河北承德市misschen1988 lzl639528417 疏水阀DN50 S49H 热动式台河北承德市misschen1988 lzl639528417疏水阀S49H-25 DN15(材料:组合件)个北泽广东广州市misschen1988 lzl639528417疏水阀型号 SC41H-16C 材质铸钢公称通径 50(mm)个山东济南市misschen1988 lzl639528417疏水阀CS47H 可调双金属片式DN150mm件山东济南市misschen1988 lzl639528417疏水阀型号 CS49H材质碳钢连接形式法兰种类圆盘式公称通径 15 (mm)适用介质蒸汽压力环境常压工作温度高温标准国标个华宁湖北荆州市misschen1988 lzl639528417疏水阀型号 CXS45H2 材质不锈钢连接形式法兰、螺纹公称通径 15(mm)件辽宁沈阳市misschen1988 lzl639528417疏水阀型号 CXS45H1 材质不锈钢连接形式法兰、螺纹. 公称通径 10(mm)个辽宁沈阳市misschen1988 lzl639528417疏水阀型号 CXS45H3 材质不锈钢连接形式法兰、螺纹公称通径 20(mm)个辽宁沈阳市misschen1988 lzl639528417疏水阀型号 98系列材质铸铁连接形式螺纹种类敞口向下浮子式公称通径15(mm)适用介质蒸汽,冷凝水件伟盛辽宁沈阳市misschen1988 lzl639528417疏水阀型号 CS19H 连接形式螺纹材质碳钢公称通径 15(mm)件伟盛辽宁沈阳市misschen1988 lzl639528417疏水阀型号 CS19材质铸钢连接形式螺纹种类圆盘式公称通径 15mm件伟盛辽宁沈阳市misschen1988 lzl639528417疏水阀型号 CS系列材质铸钢连接形式法兰种类圆盘式公称通径 15mm件伟盛辽宁沈阳市misschen1988 lzl639528417疏水阀型号 TD42材质铸钢连接形式螺纹种类圆盘式公称通径 15(mm)个伟盛辽宁沈阳市misschen1988 lzl639528417疏水阀型号: TD-10NA 材质: 球墨铸铁连接形式: 螺纹种类: 浮球式公称通径: 15(mm) 流动方向:单向个YOSHITAKE 江苏苏州市misschen1988 lzl639528417疏水阀CS19H-16 DN15 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN25 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN40 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN10 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN20 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN32 只江苏盐城市misschen1988 lzl639528417 疏水阀CS19H-16 DN50 只江苏盐城市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN15 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN20 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYLCS19H16(丝口) DN25 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN32 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN40 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYKCS19H-16(丝口) DN50 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN15 个伯斯特云南昆明市misschen1988 lzl639528417 疏水阀XYLCS49H-16(法兰) DN20 个伯斯特云南昆明市misschen1988 lzl639528417建设行业大数据服务平台 造价通(工程造价信息网) 第 11页结后语：完整版疏水阀价格全国各地区加起来有共有数百页，因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，故而只上传了一部分。
疏水阀型号代号的含义(1) 第一单元用汉语拼音字母表示阀件类别，如：闸阀代号为Z截止阀代号为J减压阀代号为Y安全阀代号为A节流阀代号为L球阀代号为Q蝶阀代号为D隔膜阀代号为G旋塞阀代号为X止回阀代号为H疏水阀代号为S等。
(2) 第二单元用一位阿拉伯数字表示驱动方式，但有时要注意阿拉伯数字的脚标。
对手轮、手柄和扳手驱动的闸阀及安全阀、减压阀、疏水阀、则省略本单元。
对于气动或液动的阀门，常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示，电动防爆的用9B表示。
驱动方式代号：电磁动代号为0电磁-液动代号为1电-液动代号为2蜗轮代号为3正齿轮代号为4圆锥齿轮代号为5气动代号为6液动代号为7气-液动代号为8电动代号为9等。
(3) 第三单元用一位阿拉伯数字表示阀件的连接形式，如内螺纹连接代号为1，外螺纹连接代号为2，法兰连接代号为4焊接连接代号为6（焊接连接包括对焊和承插焊），对夹连接代号为7，卡箍连接代号为8，卡套连接代号为9等。
(4) 第四单元用一位阿拉伯数字表示阀件的结构形式。
(5) 第五单元用汉语拼音字母表示密封面或衬里材料。
如铜合金的代号为T，橡胶的代号为X，尼龙塑料的代号为N，不锈钢的代号为H，硬质合金的代号为Y，衬胶的代号为J，衬搪瓷的代号为C，衬铅的代号为Q等。
由阀体上直接加工出来的密封面材料用W表示，当阀座和阀瓣的密封材料不同时，用低硬质材料代号表示（隔膜阀除外）。
(6) 第六单元用阿拉伯数字表示阀件的公称压力，并以横线“-”与第五单元隔开。
、(7) 第七单元用汉语拼间字母表示阀体材料。
对于低温阀、带加热套的保温阀、带波纹管的阀件和杠杆安全阀，在代号前分别加汉语拼音字母D、B、W和G。
疏水阀型号代号的含义疏水阀型号表示有一定的准则，以CS15H为例，“C”表示国家认可的标准编写型号，“S”表示“疏水阀”的代号。
疏水阀型号如下：自由半浮球式蒸汽疏水阀(CS15H、CS45H)CS45H自由半浮球式疏水阀未开始工作时，自由半浮球式疏水阀半浮球沉落在发射管上.当疏水处于排水状态时.蒸汽经过过滤网和发射管进入阀体.当蒸汽体积增加到一定程度时，浮力使半浮球上浮。
电厂------锅炉、汽机疏水阀纯原装进口MOGAS疏水球阀，高温、高压、高腐蚀专用阀门。
所有产品给予4年质保，配合您的需求来完成最终的使命、在全世界，MOGAS是最典型、最专业的全金属密封球阀制造工厂、唯一的生产基地在美国德克萨斯州的休斯顿。
自1973年起，MOGAS就持续提供高性能的球阀（适用于高温高压、高固体含量的介质，耐磨损、耐腐蚀）给众多的客户，包括电厂、石油化工及采矿行业。
在美国的市场占有率高达80﹪以上。
MOGAS在电力领域应用的三大系列产品：C系列主管道关断阀；主蒸汽隔离、给水加热器隔离、锅炉给水泵及其他辅助设备管道隔离RSVP 系列疏水阀、隔离阀、排放阀PORV 系列锅炉、过热器超压保护释放阀（PCV阀）通过在电厂多年的经验及对各锅炉厂、汽轮机、辅机厂配套阀门故障分析及深入研究，MOGAS公司提供给电厂的阀门解决了四类主要问题：（1）外部泄漏（2）内部泄漏（3）自动化（4）额外的维护量解决发电厂普遍关心的阀门问题相比同类产品更优的性能和更长的寿命闸阀和截止阀为多迥转外力矩关闭阀门，密封力必须抵抗管线压力。
MOGAS RSVP为1/4迥转压力自密封球阀。
利用管线压力，加紧密封，压力越大，密封力越大。
由于疏水阀在启机、停机时保持开的状态，闸阀和截止阀主要的密封件暴露在流道里，在高压蒸汽的流通时被快速冲刷和磨损。
MOGAS RSVP提供畅流式流道阀门，打开时，密封件在高压蒸汽的流通时受到保护。
防止外泄漏MOGAS 球阀的快速1/4迥转操作大大地减少了填料区域的磨损和摩擦。
与之相反，截止阀的多迥转升降阀杆经常把破坏性的高压蒸汽和管垢在填料内径中拉起而磨损填料。
另外，MOGASRSVP提供标准的“活载”碟簧，五环式填料件包括二个防挤压环和三个膨胀石墨环以及一个可调整的两片式填料压盖。
解决阀座的冲刷问题MOGAS球阀在阀处于开启和关闭位置时，通过把阀座和流体路径分割开来保护主密封表面。
阀座仅在循环过程内暴露在气流中。
本文内容：阀门编号方法、阀门型号说明、阀门型号举例
一、一般工业用阀门型号编制方法
JB/T308—1975《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
阀门制造厂一般采用统一的编号方法，在不能采用统一编号时可按自己的情况制订编号方法。
二、阀门型号说明
阀门型号由7个单元组成，其含义如下图所示：
(返项)
公称压力（ＰＮ）代号值的10倍。
如公称压力为25，即2.5MPa,或25Kg/cm 2。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕(MPa)为单位的工作压力值的10倍。
阀门结构形式代号，常用的阀门类型：(返项)
闸阀，截止阀、柱塞阀和节流阀，球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、
(返项)
2、Q341F-16C阀门正确解读：
3、SD341X-10阀门正确解读：
4、H44T
5。
（1）热动力型 圆盘式疏水阀的结构，其上部为一变压室，当启动时，设备中冷空气及冷凝结水通过阀口排 出。
当凝结水温度接近饱和水蒸汽温度时，阀的 进出口之间形成大的压差，产生大量二次蒸汽，凝结水和二次蒸汽的混合物一方面以高速流过阀片下面，另一方面有一部分混合物流向变压室上 部，其流速显然比阀片下要慢得多。
从伯努利方程看到，阀片上的静压要比阀片下的静压大得多 ，即忽略次要因素后， P 下＋1/2ρυ下2≈ P 上＋1/2ρυ上2 由于υ下>>υ上，因此，P 上>>P 下，故阀片关闭。
从上面的分析知道，即使在疏水阀正常情况 下，为关闭阀门，必须有部分生蒸汽泄漏，才能 产生上述关闭阀门的压差。
另外，即使没有或很少有凝结水时，在变压室中的蒸汽，由于冷却原因，这部分蒸汽要相变成凝结水，导致变压室压力下降而又开启阀门，因而造成蒸汽泄漏。
故这种疏水阀，不管有没有凝结水，阀门一定会不断的开闭而造成生蒸汽较大泄漏。
还有，由于阀片在开启闭合动作时不断的受到冲击，阀片极易损坏。
再加上阀座由于易积杂质而造成关闭不严，有会导致生蒸汽泄漏。
我们还可以看到，热动力式的“排空”性比较差。
因为当阀内不凝性气体积凝于变压室上部而又无法排出时，会造成“气堵”，致使疏水阀无法动作。
这种情况下，即使用榔头敲打也无济于事。
综上所述，由于设计原理关系，这种热动力式疏水阀必然生蒸汽泄漏较大（>3％，经常是5～7％）。
尽管这种疏水阀由于生产成本低而只有30～40元/只，但由于泄漏、易损等原因，实际运行成本每年却要达3～4千元。
很多厂家也反映，该类阀使用寿命很短，甚至用了1～2天就损坏，管理上也极不方便。
所以实际上早在1984年，国家就将其列为淘汰产品。
遗憾的是，当前还有不少厂家只看到其价格便宜，还在继续使用。
这种状况，实在应该改变了。
（2）浮桶式疏水阀 其结构如图2所示浮桶式疏水阀工作原理较简单。
当凝结水流入阀腔到一定程度，若浮桶内水不多，则由浮力作用桶上浮，关闭阀门。
附表：自由浮球式蒸汽疏水阀自由疏水阀排水量表 :目前，现有的机械型疏水阀是立式自由浮球式蒸汽疏水阀，垂直安装；疏水阀在开车时整个工作过程中，都连续有着凝结水的排出，可能是疏水阀排放能量不够，造成凝结水不能及时排出，降低了加热设备的热效率，耗汽量加大，能耗损失大，不利成本控制和提高经济效益。
因而必须进行工艺改造和优化，经过查阅相关资料和厂家咨询了解，照样选用机械型浮球式蒸汽疏水阀，但是在现有的垂直安装改为水平安装，并结合疏水阀的设计规定进行改装。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。
勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到最佳节能效果和提高经济效益。
自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。
由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。
自由浮球式蒸汽疏水阀的独特优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。
自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为 0℃，能使加热设备达到最佳工作效率；它的最低工作压力 0.01Mpa ，最大背压率≤85% 。
自由浮球式蒸汽疏水阀工作原理：自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。
装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。
装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。
