八年级上册作图题汇编

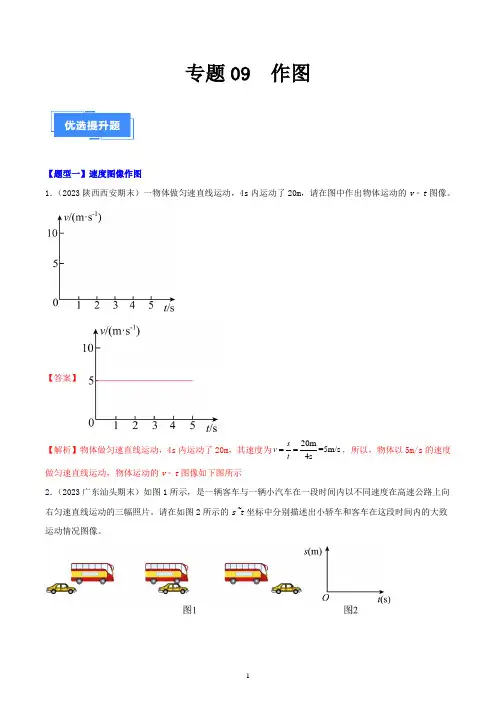

专题09 作图【题型一】速度图像作图1．（2023陕西西安期末）一物体做匀速直线运动，4s内运动了20m，请在图中作出物体运动的v﹣t图像。

【答案】【解析】物体做匀速直线运动，4s内运动了20m，其速度为20m=5m/s4ssvt==，所以，物体以5m/s的速度做匀速直线运动，物体运动的v﹣t图像如下图所示2．（2023广东汕头期末）如图1所示，是一辆客车与一辆小汽车在一段时间内以不同速度在高速公路上向右匀速直线运动的三幅照片。

请在如图2所示的s~t坐标中分别描述出小轿车和客车在这段时间内的大致运动情况图像。

【答案】【解析】客车与小汽车以不同速度在高速公路上向右匀速直线运动,即在s~t图象中它们是一条向上倾斜的直线；由图可知，小汽车从落后客车到超过客车，说明小汽车的速度比客车大，即小汽车图象的倾斜程度比客车大3．（2023广东深圳期末）甲、乙两车在平直公路上同时相向匀速行驶，已知乙车从s1处出发，t1时刻与甲车相遇，甲车的s﹣t图像如图所示，请在该图中作出乙车的s﹣t图像。

【答案】【解析】由乙做匀速直线运动知其s﹣t图像是斜直线，由乙的起始端点在s1处，与甲车相遇点在甲图象上的t1时刻位置，故连接起始端点和相遇点做直线即为乙车的s﹣t图像【题型二】光的直线传播作图4．（2023江苏期末）按题目要求作图：如图所示，根据小孔成像原理，请画出AB在光屏MN上的像A′B′。

【答案】【解析】光在同种均匀介质中沿直线传播，A点的光通过小孔射向光屏形成A'，B点沿着小孔射向光屏形成B'，连接A'B' 即为所求的像5．（2023江苏南通期末）如图，画出点光源S通过右侧窗口照亮的范围。

【答案】【解析】根据光的直线传播原理可知，从点光源S过右侧窗户的最上端和最下端分别作出边缘的两条光线，两条光线之间即为光线能到达的范围6．（2023湖北鄂州期末）如图，元元和成成站在同一路灯下，地上留下了他俩的影子。

八年级上册人教版物理作图题汇总一、作图题（本大题共12小题，共60.0分）1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．（2）画出图2物体AB在平面镜M中所成的像．2.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．3.如图所示，请在图中作出AB的像A′B′．4.完成光线经玻璃方砖后的光路．5.如图所示，一束光从空气斜射到水面上，请画出折射光线．6.如图所示，完成下面的光路图。

7.请画出如图光线经过透镜的光路图。

8.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点S′的位置。

9.如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。

10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

11.如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。

12.作图：如图，池子底部有一个发光点S，人眼在A处观察到的像点在P点．请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．答案和解析1.【答案】解：（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°-30°=60°，故反射角也为60°．如图所示：（2）由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体的像．如图所示：【解析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．（2）平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即可．（1）在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；（2）根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出物体对应的端点，连接即为像．要严格按要求做．2.【答案】解：先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：【解析】可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图．此题还可以根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图．3.【答案】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：【解析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．（1）平面镜成像实验探究出的像与物的具体关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；（2）作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．4.【答案】解：第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，如图所示：【解析】先画出法线，根据光的折射规律画出所给光线的折射光线．光线再由玻璃射出来时，原来的折射光线此时又变成了入射光线，同样根据光的折射规律再做折射光线．光线在空气与玻璃之间发生两次折射．本题考查光的折射定律中：当光从空气进入水、玻璃等透明介质时，折射角小于入射角；当光从水、玻璃进入空气中时，折射角大于入射角．5.【答案】解：首先作出法线；再由光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角的规律作出折射光线，折射光线向法线靠近．如图所示：【解析】根据光的折射定律作图：当光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角；当光从水或玻璃等透明介质斜射入空气中时，折射角大于入射角．考查光的折射定律，记熟定律的内容是关键，作图时应首先画出法线．6.【答案】解：对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如下图所示：对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，如下图所示：【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；凸透镜和凹透镜光路的作图，分析清楚入射、折射光线的特点，要牢记三条特殊光线，属于中考常见题型。

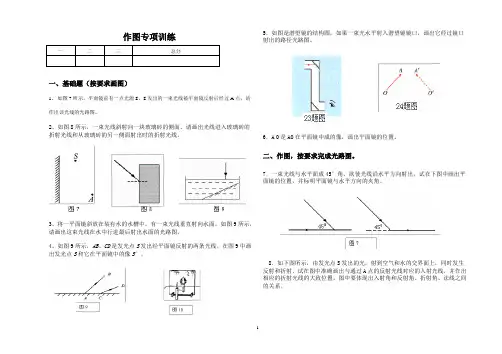

作图专项训练一、基础题（按要求画图）1、 如图7所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经过A 点，请 作出该光线的光路图。

2、如图8所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。

4、如图9所示，AB 、CD 是发光点S 发出经平面镜反射的两条光线。

在图9中画出发光点S 和它在平面镜中的像S ′。

5．如图是潜望镜的结构图，如果一束光水平射入潜望镜镜口，画出它经过镜口射出的路径光路图。

6．A /O /是AO 在平面镜中成的像，画出平面镜的位置。

二、作图，按要求完成光路图。

7．一束光线与水平面成45°角，欲使光线沿水平方向射出，试在下图中画出平面镜的位置，并标明平面镜与水平方向的夹角。

8．如下图所示，由发光点S 发出的光，射到空气和水的交界面上，同时发生反射和折射，试在图中准确画出与通过A 点的反射光线对应的入射光线，并作出相应的折射光线的大致位置。

图中要体现出入射角和反射角、折射角、法线之间的关系。

9．如下图所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与入射光线对应的折射光线的大致方向。

10．自行车尾灯结构示意图如下图所示，用手电筒照射尾灯，可观察到它的反光效果很好，试在图中方框内画出其中一条入射光线的完整的反射光路图。

11．电视机的摇控器是利用红外线对电视机进行遥控的。

一次小明没有像平常那样将摇控器对准电视机的红外线接收窗口，而是对着电视机旁边的光滑墙壁，结果也达到了遥控的目的。

请你在上图中画出这种遥控方式中红外线传播的路径。

三、平面镜成像，光的折射专题12．按下列要求完成光路图。

（1）根据光的反射定律，在图（1）中画出反射光线并标出反射角的度数。

（2）如图（2）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。

作图专题一、光的直线传播专练1、如图所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''；2、如图所示，画出点光源S 照亮窗外的区域二、反射定律作图要素：入射光线、反射光线、界面、法线，（四项中知二求一）作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）2、根据反射角等于入射角画出所求光线要素：物、像、镜面、连线作图方法：数学的对称图形画法①画反射光线②画入射光线在图中，根据反射光线OB 画出入射光线AO ，并标出入射角。

③画镜面1．小明要用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.2、如图所示，S 为发光点，S’为它在平面镜中的虚像。

请在图上画出平面镜位置。

3、如图，S 为发光点，S’为它在平面镜中的像，虚线箭头是实线箭头在平面镜中的像。

请在分别图上出平面镜位置。

④画物体、像1、AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。

2、作出点光源S 在平面镜中的所成的像S '3、作出光源AB 在平面镜中所成的像B A ''A4、如图S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

5．根据平面镜成像特点作出图3物体ABC的像6、一点光源发出的光线经平面镜反射后的两条光线如图4所示，请画图确定光源的位置。

三、折射射定律作图要素：入射光线、折射光线、法线、界面作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）2、根据折射角和入射角的关系画出所求光线1、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。

2、如图所示，完成光通过玻璃的大致光路；四、透镜作图①画透镜画适当的透镜：凸透镜对光线有会聚作用，凹透镜对光线有发散作用据图中各图光线通过透镜前后的方向，画出适当的透镜。

八年级上册人教版物理作图题汇总法线两侧，且入射角等于反射角。

根据这些规律，可以画出反射光线和标明反射角的大小。

2）根据平面镜成像的规律，物体和像关于平面镜对称，因此可以作出物体AB关于平面镜的对称点A′B′。

连接A′B′即为物体的像。

2.【答案】解：根据光的反射定律，入射光线、反射光线和法线在同一平面上，反射光线和入射光线分居在法线两侧，且入射角等于反射角。

因此，可以先过A点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线。

3.【答案】解：根据平面镜成像的规律，物体和像关于平面镜对称，因此可以作出物体AB关于平面镜的对称点A′B′，连接A′B′即为物体的像。

4.【答案】解：光线从空气进入玻璃方砖时会发生折射。

根据折射定律可以画出折射光线。

折射定律的内容为：入射光线、折射光线和法线在同一平面上；入射角和折射角的正弦成比例，即$\frac{\sin i}{\sin r}=n$，其中i 为入射角。

r为折射角，n为介质的折射率。

5.【答案】解：光线从空气斜射到水面上时会发生折射。

根据折射定律可以画出折射光线。

折射定律的内容为：入射光线、折射光线和法线在同一平面上；入射角和折射角的正弦成比例，即$\frac{\sin i}{\sin r}=n$，其中i 为入射角。

r为折射角，n为介质的折射率。

6.【答案】解：根据光的传播方向和透镜成像的规律。

可以画出光线经过透镜后的光路图。

7.【答案】解：根据光的传播方向和透镜成像的规律。

可以画出光线经过透镜后的光路图。

8.【答案】解：根据折射定律，可以画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点S′的位置。

同时，根据透镜成像的规律。

可以确定S和S′的位置关系。

9.【答案】解：根据凸透镜成像的规律，可以用作图法确定凸透镜及一个焦点F的位置，并将它们画出。

10.【答案】解：根据平面镜成像的规律，可以找出挡板左侧这个发光点的位置，即挡板左侧的发光点在平面镜中的对称点。

八年级物理上册作图题专项训练（原卷版）注意：1、训练范围：人教版八年级上册第4~5章2、训练内容：光直线传播作图、光反射现象作图、平面镜成像现象作图、光折射现象作图、透镜光路图作图、眼睛和眼镜视物作图。

1．（平顶山期末）如图所示，甲、乙两人分别站立于一面墙的两边，若要在墙上开一个窗使两人彼此都能看到对方的全身，利用光学知识画出所需的最小窗位置的光路图，并标出最小窗位置范围MN。

2．（澄海区期末）请在图中画出井中青蛙O可以看到的天的范围。

3．（黔西南州期末）“井底之蛙”这个成语大家都很熟悉。

请你根据所学知识画图说明为什么“坐井观天，所见甚小”。

（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）4．（武侯区期末）如图所示，路灯S下站着小芳、小刚两人，请标出光的传播方向并画出图中路灯S下小芳和小刚的影子长（用“”表示）。

5．（白水县期末）请根据图中的入射光线画出对应的反射光线，并标出反射角的度数。

6．（巢湖市期末）如图是平面镜，请将光线补充完整。

7．（松山区期末）如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线通过P点，请你画出这条入射光线和对应的反射光线并保留作图痕迹。

8．（疏附县期末）画出反射光线OB的入射光线AO，并标出入射角及其大小。

9．（藤县期末）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你完成光路图。

10．（2021春•静安区校级期末）根据光的反射定律，在图中作出入射光线AO经平面镜反射后的反射光线OB。

11．（兰州期末）在图示中画出物体ABC在平面镜MN中所成的像A'B'C'。

12．（潮南区期末）根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像（保留作图痕迹）。

13．（枝江市期末）如图甲为探究平面镜成像的特点的实验，M为玻璃板。

实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰，这是为什么？图乙的作图解释了平面镜成像的原因，请你在图乙中画出点S在平面镜所成的像S'，并大致画出蜡烛完整的像。

一、作图题专题1、某运动物体的路程与时间的关系表达式为s=20t（m），请在图甲中画出小车运动的s﹣t图象，在图乙画出v=30m/s小车运动的v﹣t图象．2、下表是冰的温度随时间变化的表格，请你画出冰的温度随时间变化的图象．3、下图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围。

4、如图所示，是光线经过平面镜反射后的光路图，请在图中适当的位置画出平面镜，并标出反射角的度数．5、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．6、请按照要求画图：在图中，做出入射光线、标出反射角．7、如图所示，光射在水面上，在图中画出反射光线．8、如图所示，作出图中的反射光线．9、完成下列光路图①如图1标出入射角．②光线L射到某平面镜上，使其沿水平方向传播，如图2所示．请在图中画出平面镜（图中要显示作图痕迹）10、(1) 如下图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

（2）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在下图中完成2个镜面上的反射光路图。

11、如图甲所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r。

12、如下左图所示，光源S向四周发出的光线中，部分光线经平面镜反射后会进入人眼。

请根据平面镜成像的特点，画出像点S′的位置和其中三条中的任意一条进入人眼的光线。

13、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图。

请你在图中把光路补充完整并过A点画出放置的平面镜。

14、利用平面镜成像的特点作出物体AB所成的像。

15、自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显的警示作用，试画出图中一条光线的反射光线（要求保留必要的辅助线）．16、水下的潜艇要看到水面上的东西，可以通过使用潜望镜（镜筒内的平面镜与镜筒夹角均为450）来实现，请通过作图确定通过潜望镜看到的发光点S的像的位置。

8. 如图，△ABC的三个顶点的坐标分别为A(－2，3)，B(－3，1)，C(－1，2)，分别作出与△ABC关于y轴和x轴对称的图形，并标出各对称点的坐标.9. 如图，△ABC的三个顶点的坐标分别为A(－2，3)，B(－3，1)，C(－1，2)，分别作出与△ABC关于直线m（直线x＝1）和直线n（直线y＝－1）轴对称的图形，并标出各对称点的坐标. 二、尺规作图定义：在几何里把限定用直尺和圆规作图，称为尺规作图（不能利用．．．．直尺的刻度、三角板现有的角度及量角器）.最基本的、最常用的尺规作图，称基本作图五种基本作图：①作一条线段等于已知线段；②作一个角等于已知角；③平分已知角（作角平分线）；④作线段的垂直平分线；⑤经过一点作已知直线的垂线.点P在直线l上llPP10. 如图，作△ABC ，使得BC =a 、AC =b 、AB =c .11. 如图，作△ABC ，使得BC =a 、AC =b 、∠C=∠1.12. 如图，作△ABC ，使得BC =a 、 ∠B =∠1、∠C =∠2.13. 如图，画一个等腰△ABC ，使得底边BC =a ，它的高AD =h .14.如图，已知△ABC ，作角平分线AD .15. 如图，已知△ABC ，作中线AD .16. 如图，已知△ABC ，作高AD .17. 如图，已知△ABC ，求作点P ，使点P 到三边AB 、BC 、CA 的距离相等.18. 如图，已知△ABC ，求作点P ，使点P 到三个顶点A 、B 、C 的距离相等.c b a a b a B C B B B B a h19. 如图，某地由于居民增多，要在公路边增加一个公共汽车站，A 、B 是路边两个新建小区，这个公共汽车站建在什么位置，能使两个小区到车站的路程一样长？20. 如图，△ABC 与△A ′B ′C ′关于某条直线对称，请作出对称轴.21. 如图，有分别过A 、B 两个加油站的公路1l 、2l 相交于点O ，现准备在∠AOB 内建一个油库，要求油库的位置点P 满足到A 、B 两个加油站的距离相等，而且P 到两条公路1l 、2l 的距离也相等.22. 电线部门要修建一座电视信号发射塔P . 如图，按照设计要求，发射塔到两个城镇A 、B 的距离必须相等，到两条高速公路m 和n 的距离也必须相等.发射塔P 应建在什么地方？23. 如图，某住宅小区拟在休闲场地的三条道路上修建三个凉亭A 、B 、C 且凉亭用两两连通. 如果凉亭A 、B 的位置已经选定，那么凉亭C 建在什么位置，才能使工程造价最低？要求用尺规．．．．．作图．．.如图，在一条河的同岸有两个村庄A 、B ，两村要在河上合修一座桥到对岸去，桥修在什么地方，可以使两个村间的距离最短 .A河. BM N BA′B′C′CBAl。

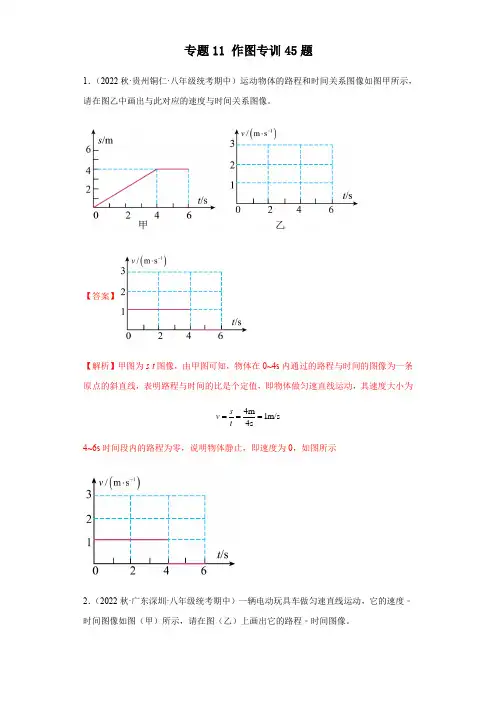

专题11 作图专训45题1．（2022秋·贵州铜仁·八年级统考期中）运动物体的路程和时间关系图像如图甲所示，请在图乙中画出与此对应的速度与时间关系图像。

【答案】【解析】甲图为s -t 图像，由甲图可知，物体在0~4s 内通过的路程与时间的图像为一条原点的斜直线，表明路程与时间的比是个定值，即物体做匀速直线运动，其速度大小为4m 1m/s 4ss v t === 4~6s 时间段内的路程为零，说明物体静止，即速度为0，如图所示2．（2022秋·广东深圳·八年级统考期中）一辆电动玩具车做匀速直线运动，它的速度﹣时间图像如图（甲）所示，请在图（乙）上画出它的路程﹣时间图像。

【答案】【解析】由图甲可知：电动玩具车的速度是2m/s，所以电动玩具车在1s内通过的路程是2m，2s内通过的路程是4m，3s内通过的路程是6m，依此类推，在6s时通过的路程是12m，然后在图乙上作出这几个点，最后将它们用线连起来，路程﹣时间图像如图3．（2022秋·山东菏泽·八年级统考期中）某物体做匀速直线运动的路程-时间图象如图甲所示，请在图乙中做出它的速度-时间图象。

【答案】【解析】由图甲所示图象可知，物体的路程与时间成正比，物体做匀速直线运动，物体的速度v=30m6sst=5m/s匀速直线运动的v﹣t图象是一条平行于时间轴的直线，物体的v﹣t图象如图所示：4．（2022秋·湖南邵阳·八年级统考期中）某物体以2m/s的速度做匀速直线运动，请在如图所示的v﹣t图中画出能反映它运动情况的图象。

【答案】【解析】物体以2m/s的速度做匀速直线运动，所以v﹣t图像应该在纵轴的2m/s处作横轴的平行线即可，如图所示5．（2022秋·河南平顶山·八年级统考期中）下图是甲乙两物体运动过程中的一段图像。

请在右图中画出它们对应的图像。

【答案】【解析】由s-t图象可知，甲做匀速直线运动，在10s内运动的路程为s 甲=40m -20m=20m甲的速度20m 2m/s 10ss v t ===甲甲甲 乙做匀速直线运动，运动路程为40m 所用时间为t 乙=10s -5s =5s乙的速度40m 8m/s 5ss v t ===乙乙乙 甲、乙分别保持速度为2m/s 、8m/s 做匀速直线运动，是平行于时间轴的直线；但甲是从0s 时开始运动，甲是从5s 时开始运动。

一．作图题（共32小题）1．一物体做匀速直线运动，对应的s﹣t图象如图甲所示，请你根据甲图所提供的信息在乙图中画出其v﹣t图象。

2．根据图1路程s与时间t的图象在图2分别画出甲与乙的速度v与t时间的关系图象。

3．一辆电动玩具车做匀速直线运动，它的速度﹣时间图象如图甲所示，请在图乙中画出它的路程﹣时间图象。

4．图甲为一个物体的位移图象，根据它在图乙中画出该物体的速度图象。

5．一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。

6．如图入射光线与平面镜的夹角为40°，请完成光路并标出反射角的大小。

7．如图，请根据平面镜成像的特点，作出物体AB在平面镜中所成的像，要求保留作图痕迹。

8．作出下列小孔成像的光路图，并在光屏上画出像A′B′．（AB是发光物）9．如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进入水中的折射光线OC的大致方向并标出折射角。

10．小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜怎样放置，请在图中画出平面镜并标出入射角。

11．如图，S是平面镜前的一个发光点。

由S发出的某条光线，经平面镜反射后恰好通过A点。

请在图中作出这条光线的入射光线和反射光线。

12．在图中，a、b是由点光源S发出经平面镜反射后的两条光线，在图中画出点光源S的位置。

13．如图所示，完成光从水斜射入空气中的折射光线。

14．如图，OA’是入射光线AO的折射光线，请在图中大致画出折射光线OB’的入射光线。

15．如图一束光线穿过一块玻璃砖，请画出折射后的光线，保留作图痕迹。

16．如图所示为水位测量仪的示意图。

A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。

（1）画出A点发出经过B点的光路图；（2）若光斑B向右移动了2m，说明水位（选填“上升”或“下降”）了m。
