八年级上册人教版物理作图题汇总

初中物理学习材料电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

6.如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

9. 请将下图中的元件连接成串联电路。

10.【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。

11.将下图（a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

13.请根据如图所示的实物图画出电路图。

14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。

16.请画出如下图所示的实物电路的电路图。

17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

专项1 作图题期末提分专项过专项类型1光的反射作图1 有时，黑板反射的光会“晃”着一些同学的眼睛.如图所示，A点表示被“晃”同学的眼睛，OA是发生这种现象时的一条反射光线.请在图中作出OA 的入射光线.2如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置.类型2 平面镜成像作图3 在图中根据平面镜成像特点作出物体AB 在平面镜中所成的像A'B'.4 如图是某戏曲演员在平面镜前化妆的情景.请在图中画出演员头饰中弧线AB 段在平面镜中的像，并画出演员通过平面镜看见头饰上A 点的光路图.类型3光的折射作图5 请在图中画出折射光线.6小聪在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”.设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A'的位置”，如图所示.请画出造成这种现象的光路图.(只需用一条光线的光路示意即可，并保留作图痕迹)类型4透镜作图7 请在图中画出两入射光线通过凸透镜后的光线.8小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两束入射光经他的晶状体折射后对应的光线.9如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的折射光线.类型5光学综合作图10 如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向.11 如图所示，在清水池底水平放置一平面镜，一束光射向水面上的A点，经水面折射和平面镜一次反射后射向水面上的B 点，请作出该过程的光路图.12 如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同?根据“平面镜成像”“视觉的形成”等有关知识，我们可以用作图的方法来解释上述现象.图乙为杯子的像CD 在视网膜上成像的示意图，请你在图丙中画出杯子AB在视网膜上成的像A'B'.(要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B')类型6坐标轴作图13 如图甲所示为汽车沿直线运动时路程—时间图像.图中s轴表示汽车离开出发点的路程.请根据此图分析汽车的运动情况，并在图乙中画出汽车在这段时间内运动的速度—时间图像.。

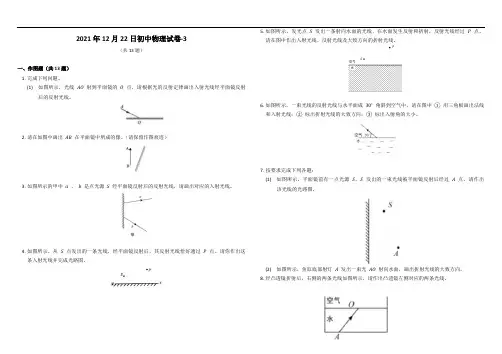

2021年12月22日初中物理试卷-3（共13题）一、作图题（共13题）1.完成下列问题。

(1) 如图所示，光线AO射到平面镜的O点，请根据光的反射定律画出入射光线经平面镜反射后的反射光线。

2.请在如图中画出AB在平面镜中所成的像。

（请保留作图痕迹）3.如图所示的甲中a、b是点光源S经平面镜反射后的反射光线，请画出对应的入射光线。

4.如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点。

请你作出这条入射光线并完成光路图。

5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点。

请在图中作出入射光线、反射光线及大致方向的折射光线。

6.如图所示，一束光线的反射光线与水平面成30∘角斜到空气中，请在图中①用三角板画出法线和入射光线；②标出折射光线的大致方向；③标出入射角的大小。

7.按要求完成下列各题：(1) 如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

(2) 如图所示，鱼缸底部射灯A发出一束光AO射向水面，画出折射光线的大致方向。

8.经凸透镜折射后，右侧的两条光线如图所示，请作出凸透镜左侧对应的两条光线。

9.画出图中凹透镜的折射光线的方向。

10.根据图中光线通过透镜前后的方向，在图中的虚框内画出适当的透镜。

11.解答下列各题：(1) 如图1所示，有两束光入射到凸透镜，画出：光经过凸透镜之后的径迹。

(2) 根据图2的入射光和折射光.可判断虚线框内的是透镜。

12.如图所示，一束光线垂直射到玻璃砖的一个面。

做出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹。

要求在斜面处标出法线。

13.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

答案一、作图题（共13题）1. 【答案】(1)【解析】(1) 根据光的反射定律，首先通过入射点O做垂直于镜面的法线，然后根据反射角等于入射角在法线右侧画出反射光线。

人教版八年级物理上册期末练习作图题-带含有答案光的反射、折射作图1．如下左图所示，入射光线与镜面的夹角为60度。

请在图中画出相应的反射光线，并标出反射角的度数。

2．完成图中的光路图。

3．按要求作图：如图所示，潜水员在水下观察空气中的物体时，也会因光的折射形成升高的虚像。

请画出潜水员的眼睛在E点观察空气中的物体S的光路图（S'是看到的虚像，要求保留作图痕迹）。

4．如图所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。

5．如图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中，请画出从AC边出射的光线。

6．如图所示，一束光AO从水中斜射入空气中，请画出反射光线和大致的折射光线。

7．作出光线透过玻璃砖的折射光路图．8．如图所示，光沿与水平面成30°角射向一平面镜，被平面镜反射后斜射入水中，请在图中画出入射到水面的光线和对应的折射光线。

平面镜作图9．如图，已知A′B′是物体AB在平面镜中的像，请作出物体AB。

10．如图所示，太阳光线AO与水平面成30°角射到井口，若用平面镜将太阳光沿竖直方向反射到井底。

请在图中画出平面镜位置和反射光线，并标出反射角的大小。

11．“HUD”是汽车应用的一种新型技术，也叫“平行显示系统”。

其原理是：位于仪表台后端的显示屏将车速、导航等信息投射到贴有透明反射膜的前挡风玻璃上，挡风玻璃将光反射给驾驶员，驾驶员就看到显示屏的虚像，让司机在不低头、不转头时就能看到车辆行驶信息。

请在上图中作出人眼B通过前挡风玻璃看到显示屏上A点的像A'的光路图。

透镜作图12．在图中画出与入射光线对应的折射光线。

13．请根据图中给出的通过凸透镜射出的光线，画出它们的入射光线。

光的综合作图14．如图，一束光线垂直于凸透镜主光轴射向平面镜，在图中画出经过平面镜反射后射向凸透镜的入射光线和折射光线。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

八年级上册人教版物理作图题汇总一、作图题（本大题共12小题，共60.0分）1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．（2）画出图2物体AB在平面镜M中所成的像．2.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．3.如图所示，请在图中作出AB的像A′B′．4.完成光线经玻璃方砖后的光路．5.如图所示，一束光从空气斜射到水面上，请画出折射光线．6.如图所示，完成下面的光路图。

7.请画出如图光线经过透镜的光路图。

8.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点S′的位置。

9.如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。

10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

11.如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。

12.作图：如图，池子底部有一个发光点S，人眼在A处观察到的像点在P点．请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．答案和解析1.【答案】解：（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°-30°=60°，故反射角也为60°．如图所示：（2）由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体的像．如图所示：【解析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．（2）平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即可．（1）在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；（2）根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出物体对应的端点，连接即为像．要严格按要求做．2.【答案】解：先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：【解析】可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图．此题还可以根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图．3.【答案】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：【解析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．（1）平面镜成像实验探究出的像与物的具体关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；（2）作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．4.【答案】解：第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，如图所示：【解析】先画出法线，根据光的折射规律画出所给光线的折射光线．光线再由玻璃射出来时，原来的折射光线此时又变成了入射光线，同样根据光的折射规律再做折射光线．光线在空气与玻璃之间发生两次折射．本题考查光的折射定律中：当光从空气进入水、玻璃等透明介质时，折射角小于入射角；当光从水、玻璃进入空气中时，折射角大于入射角．5.【答案】解：首先作出法线；再由光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角的规律作出折射光线，折射光线向法线靠近．如图所示：【解析】根据光的折射定律作图：当光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角；当光从水或玻璃等透明介质斜射入空气中时，折射角大于入射角．考查光的折射定律，记熟定律的内容是关键，作图时应首先画出法线．6.【答案】解：对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如下图所示：对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，如下图所示：【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；凸透镜和凹透镜光路的作图，分析清楚入射、折射光线的特点，要牢记三条特殊光线，属于中考常见题型。

1 /4 新人教版八年级物理上册作图题专项练习光的直线传播专练一、如图所示，画出点光源照在不透明物体上在光屏上出现的影子B A ''；二、如图所示，画出井底青蛙在井外的视觉范围；平面镜成像一、作出点光源在平面镜中的所成的像S '二、作出光源在平面镜中所成的像B A ''三、作出物体在平面镜中所成的像四、根据物体及其像B A ''作出平面镜的位置五、读出上右图所示的时钟在平面镜中的时刻分别是。

六、平面镜前有一个发光点，1S 是在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜转动后的位置。

图 图´ ´ 2S 1S2 / 4 光的反射（一）一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；二、作出下列反射现象中的入射光线，反射光线或平面镜；三、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为，并作出平面镜的位置；四、潜望镜中两块平面镜平行放置与水平方向成︒45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；五、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为，并作图表示；光的反射（二）一、作出点光源通过平面镜照亮点的光路；二、作出点光源照亮点的所有光路；三、已知点光源及其在平面镜中的像点S '，入射光线， 作出平面镜并把光路补充完整；四、利用平面镜成像规律作出光源及其像点S '，并把光路补充完整； ︒30︒45︒30︒30︒60 S '光的折射一、如图，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；二、如图所示，已知一条折射光线，画出入射光线和反射光线的大致位置；三、如图所示，完成光通过玻璃的大致光路；四、如图所示，AO'是光线的折射光线，在图中大致画出入射光线的折射光线；五、如图所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；六、光从空气射向半圆形玻璃的圆心，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。

八年级上册人教版物理作图题汇总法线两侧，且入射角等于反射角。

根据这些规律，可以画出反射光线和标明反射角的大小。

2）根据平面镜成像的规律，物体和像关于平面镜对称，因此可以作出物体AB关于平面镜的对称点A′B′。

连接A′B′即为物体的像。

2.【答案】解：根据光的反射定律，入射光线、反射光线和法线在同一平面上，反射光线和入射光线分居在法线两侧，且入射角等于反射角。

因此，可以先过A点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线。

3.【答案】解：根据平面镜成像的规律，物体和像关于平面镜对称，因此可以作出物体AB关于平面镜的对称点A′B′，连接A′B′即为物体的像。

4.【答案】解：光线从空气进入玻璃方砖时会发生折射。

根据折射定律可以画出折射光线。

折射定律的内容为：入射光线、折射光线和法线在同一平面上；入射角和折射角的正弦成比例，即$\frac{\sin i}{\sin r}=n$，其中i 为入射角。

r为折射角，n为介质的折射率。

5.【答案】解：光线从空气斜射到水面上时会发生折射。

根据折射定律可以画出折射光线。

折射定律的内容为：入射光线、折射光线和法线在同一平面上；入射角和折射角的正弦成比例，即$\frac{\sin i}{\sin r}=n$，其中i 为入射角。

r为折射角，n为介质的折射率。

6.【答案】解：根据光的传播方向和透镜成像的规律。

可以画出光线经过透镜后的光路图。

7.【答案】解：根据光的传播方向和透镜成像的规律。

可以画出光线经过透镜后的光路图。

8.【答案】解：根据折射定律，可以画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点S′的位置。

同时，根据透镜成像的规律。

可以确定S和S′的位置关系。

9.【答案】解：根据凸透镜成像的规律，可以用作图法确定凸透镜及一个焦点F的位置，并将它们画出。

10.【答案】解：根据平面镜成像的规律，可以找出挡板左侧这个发光点的位置，即挡板左侧的发光点在平面镜中的对称点。

人教版八年级上册物理期末复习之作图专练20题有答案姓名：__________ 班级：__________一、作图题（共20题）1.画出如图中入射光线AO的反射光线，并标上反射角的度数。

2.请根据光的反射定律，在图中画出入射光线的反射光线，并标出反射角及度数。

3.请在图中画出井底之蛙能看到天空的范围。

4.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

5.如图甲所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出射向凸透镜的入射光线、经平面镜的反射光线；标出反射角的度数。

6.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)7.如图所示，MN是平面镜，A为发光点，B为反射光线上的一点，试画出经过B点的反射光线和这条反射光线的入射光线。

8.如图所示，S为平面镜MN前的一个发光点，A为平面镜前的某一点，请画出通过A点的反射光线。

9.一束光线AO与水平方向成30°角斜射到平静的水面上。

⑴在图中画出入射光线AO的反射光线OB；⑵在图中画出入射光线AO的折射光线OC的大致方向。

10.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线、折射光线。

11.画出如图中对应的折射光线；12.（1）请画出图中入射光线的反射光线和折射光线的大致方向。

（2）根据平面镜成像特点在图中画出物体AB在平面镜MN中所成的像A´B´。

（3）请画出图中入射光线经凸透镜后的折射光线。

13.按下面要求在如图中作图。

图甲是远处物体在某人眼睛成像的示意图，请在图乙中的虚线框内画上适当的透镜，使远处物体成像在视网膜上。

14.在图中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。

15.请画出图中两条入射光线对应的出射光线。

八年级物理上册作图题专项训练（原卷版）注意：1、训练范围：人教版八年级上册第4~5章2、训练内容：光直线传播作图、光反射现象作图、平面镜成像现象作图、光折射现象作图、透镜光路图作图、眼睛和眼镜视物作图。

1．（平顶山期末）如图所示，甲、乙两人分别站立于一面墙的两边，若要在墙上开一个窗使两人彼此都能看到对方的全身，利用光学知识画出所需的最小窗位置的光路图，并标出最小窗位置范围MN。

2．（澄海区期末）请在图中画出井中青蛙O可以看到的天的范围。

3．（黔西南州期末）“井底之蛙”这个成语大家都很熟悉。

请你根据所学知识画图说明为什么“坐井观天，所见甚小”。

（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）4．（武侯区期末）如图所示，路灯S下站着小芳、小刚两人，请标出光的传播方向并画出图中路灯S下小芳和小刚的影子长（用“”表示）。

5．（白水县期末）请根据图中的入射光线画出对应的反射光线，并标出反射角的度数。

6．（巢湖市期末）如图是平面镜，请将光线补充完整。

7．（松山区期末）如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线通过P点，请你画出这条入射光线和对应的反射光线并保留作图痕迹。

8．（疏附县期末）画出反射光线OB的入射光线AO，并标出入射角及其大小。

9．（藤县期末）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你完成光路图。

10．（2021春•静安区校级期末）根据光的反射定律，在图中作出入射光线AO经平面镜反射后的反射光线OB。

11．（兰州期末）在图示中画出物体ABC在平面镜MN中所成的像A'B'C'。

12．（潮南区期末）根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像（保留作图痕迹）。

13．（枝江市期末）如图甲为探究平面镜成像的特点的实验，M为玻璃板。

实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰，这是为什么？图乙的作图解释了平面镜成像的原因，请你在图乙中画出点S在平面镜所成的像S'，并大致画出蜡烛完整的像。
