地下室综合管线排布要点地下室综合管线排布要点一、引言地下室综合管线排布在建造设计中起到了关键作用。

本旨在提供一个极致详细的地下室综合管线排布要点的模板范本，以供参考使用。

详细介绍了地下室综合管线排布的相关概念、设计原则、施工步骤以及注意事项，提供给项目参预者作为一个指南，他们有效高效地完成地下室综合管线排布工作。

二、地下室综合管线排布概述地下室综合管线排布是指在地下室区域内对水、电、燃气、通风、排污等各类管道进行合理布置的过程。

它涉及到如何确保管线的安全、高效运行以及与其他工程部份的协调等多个方面。

三、设计原则1.功能区分：根据地下室内部的功能区域，将各类管道进行划分，并根据不同的需求进行合理布置。

2.环境要求：考虑到地下室的环境因素，如潮湿、通风等，选择相应的管材和规格，并采取必要的防护措施。

3.管线综合布局：确保各类管道之间有适当的间距和距离，便于维护和检修，并减少各类管道之间的相互干扰。

4.施工可行性：设计时要考虑到施工的可行性和施工过程中可能遇到的难点，提前做好相应的预案。

四、施工步骤1.前期准备：进行地下室综合管线排布前，需准备相应的设计图纸、材料清单和施工计划，并与相关部门进行协调沟通。

2.管道布置：按照设计图纸进行管道的铺设、连接和固定，并确保管道之间的连接密切、无泄漏。

3.安装设备：根据需要安装相应的设备，如水泵、供暖设备等，并连接到相应的管道上。

4.试运行与调试：在施工完成后，进行试运行和调试，检验各类管道和设备的运行是否正常。

5.验收与交付：经过试运行和调试后，对地下室综合管线进行验收，确保符合设计要求，最后将工程交付使用。

五、注意事项1.安全防护：在施工过程中，要进行必要的安全防护措施，包括穿戴安全装备、使用合适的工具等。

2.施工质量：施工中应严格按照像关标准和规范进行操作，确保施工质量。

3.协调配合：地下室综合管线排布需要与其他施工部门进行协调配合，确保各类管道的布置顺利进行。

安装工程管线综合排布原则1.1总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架中、水下的原则布置,风管布置在上方，桥架和水管在同一高度时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进行布置，综合协调，利用可用的空间，尽可能保证施工和检修有可操作的空间。

1.2避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水管，常温管让高温、低温管，气体管让水管,金属管让非金属管，工程量小的管让工程量大的管,技术难度小的管让管件阀门多的管。

1.3管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层的厚度，电气桥架、水管外壁距离墙壁的距离不得小于IoOmm;直管段风管距离墙壁距离不得小于15Omm;沿结构墙需90度拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距离，尽量满足现场施工规范要求；1.4机电末端布置整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分布。

1.5垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在下，气体介质管道在上，液体介质管道在下，高温管道在上，低温管道在下，金属管道在上，非金属管道在下，不经常检修的管道在上，经常检修的管道在下。

1.6合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置,走廊内尽量不走排烟风管。

2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置,以便保证车道的净高要求。

3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在房间及储藏间内。

4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风管的水平及垂直净距≤100mm;设备管道之间的净距≤50mm05风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。

综合管线布置方案模板综合管线布置方案是指在工程建设中，针对管道、电缆、通信线等各种管线的布置进行规划和设计的文件。

下面是一个综合管线布置方案的模板，供你参考：一、项目概述。

在此部分，需要对项目进行简要的介绍，包括项目名称、建设地点、建设单位、工程规模等基本信息。

二、布置原则。

在此部分，需要明确管线布置的原则和目标，包括但不限于以下几点：1. 安全性原则，确保管线布置符合相关的安全标准和规范，保障人员和设备的安全。

2. 经济性原则，在布置管线时，考虑成本因素，尽量降低建设和维护费用。

3. 环境友好原则，尽量减少对环境的影响，避免对自然资源和生态环境造成破坏。

4. 可维护性原则，考虑到管线的维护和修复，确保布置方案易于维护和管理。

三、管线布置设计。

在此部分，需要具体描述管线的布置设计，包括但不限于以下几点：1. 管线类型，列出各种管线的类型，如水管、燃气管、电缆等。

2. 管线走向，描述管线的走向，包括起点、终点、中途经过的地点等。

3. 管线连接，说明各个管线之间的连接方式，包括接头、法兰等。

4. 管线深度，确定各个管线的埋深，考虑地质条件和使用要求。

5. 管线保护措施，考虑到管线的安全，设计相应的保护措施，如防腐处理、防护层等。

6. 管线标识，确定管线的标识方式，以便于维护和管理。

四、施工方案。

在此部分，需要提供管线布置的施工方案，包括但不限于以下几点：1. 施工顺序，确定管线的施工顺序，确保施工过程中的协调与顺利进行。

2. 施工方法，描述管线的具体施工方法，包括挖掘、敷设、焊接等。

3. 施工周期，预估管线布置的施工周期，合理安排施工进度。

4. 施工安全，制定相应的施工安全措施，保障施工人员的安全。

五、环境保护措施。

在此部分，需要提供管线布置过程中的环境保护措施，包括但不限于以下几点：1. 土地复原，在施工完成后，对受影响的土地进行复原和恢复。

2. 水体保护，保护周边水体的水质和生态环境，避免污染。

管线综合布置的一般原则管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。

(2)地下管线一般自建筑向道路中心线由近到远敷设。

其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。

如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。

在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。

这是小区工程管线综合的关键。

(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。

(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。

(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。

(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2-3-21)的要求。

(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3-22)和地下管线交叉最小垂直净距表(见表2-3-23)的要求。

(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。

其次，才考虑布置在非机动车道下面。

大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。

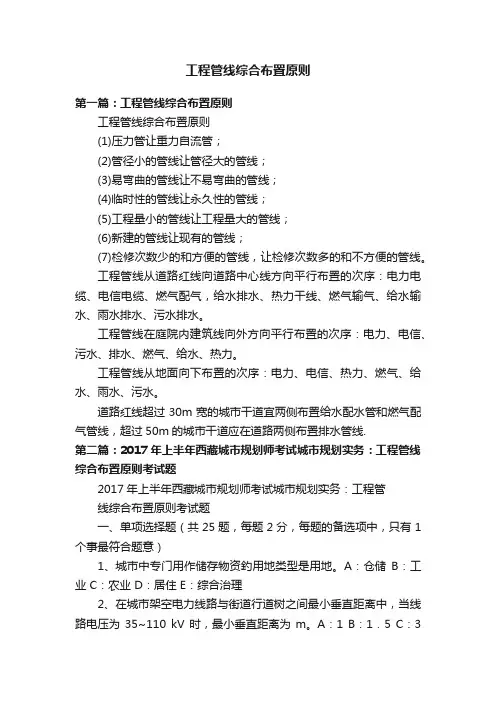

工程管线综合布置原则第一篇：工程管线综合布置原则工程管线综合布置原则(1)压力管让重力自流管；(2)管径小的管线让管径大的管线；(3)易弯曲的管线让不易弯曲的管线；(4)临时性的管线让永久性的管线；(5)工程量小的管线让工程量大的管线；(6)新建的管线让现有的管线；(7)检修次数少的和方便的管线，让检修次数多的和不方便的管线。

工程管线从道路红线向道路中心线方向平行布置的次序：电力电缆、电信电缆、燃气配气，给水排水、热力干线、燃气输气、给水输水、雨水排水、污水排水。

工程管线在庭院内建筑线向外方向平行布置的次序：电力、电信、污水、排水、燃气、给水、热力。

工程管线从地面向下布置的次序：电力、电信、热力、燃气、给水、雨水、污水。

道路红线超过30m宽的城市干道宜两侧布置给水配水管和燃气配气管线，超过50m的城市干道应在道路两侧布置排水管线.第二篇：2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、城市中专门用作储存物资釣用地类型是用地。

A：仓储B：工业 C：农业 D：居住 E：综合治理2、在城市架空电力线路与街道行道树之间最小垂直距离中，当线路电压为35~110 kV时，最小垂直距离为m。

A：1 B：1．5 C：3D：3．5 E：经济政策3、城市社会空间结构的本质特征是它作为一种的空间形式而存在。

A：基础性 B：综合性 C：区域性 D：多元性 E：经济政策4、下列选项中，不属于规划强制性内容的特点的是。

A：规划强制性内容具有法定的强制力，必须严格执行，任何个人和组织都不得违反B：下位规划不得擅自违背和变更上位规划确定的强制性内容C：强制性内容必须落实上级政府规划管理的约束性要求D：涉及规划强制性内容的调整，必须按照法定的程序进行 E：综合治理5、普通消防站和兼有辖区消防任务的特勤消防站，水上消防站至辖区水域边缘距离不大于。

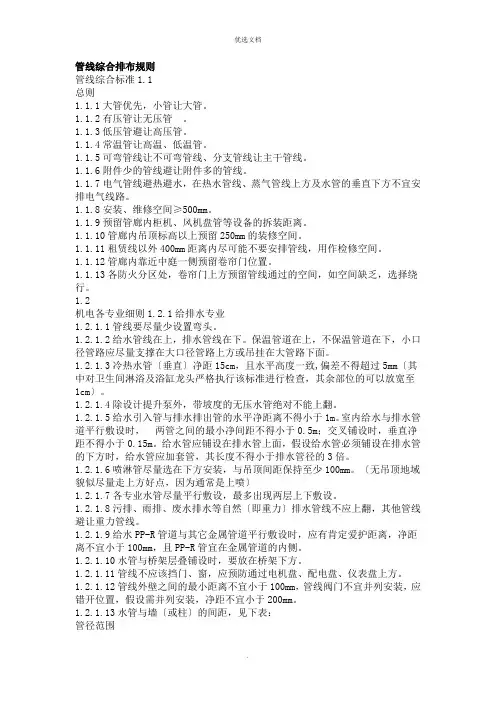

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

综合管廊施工方案第1篇综合管廊施工方案一、项目背景随着城市化进程的加速，地下空间利用成为缓解城市地面空间紧张的重要途径。

综合管廊作为一种新型的城市基础设施，将电力、通讯、给排水、燃气等管线集中布置，实现地下空间的高效利用。

本方案旨在为某地区综合管廊建设项目提供合法合规的施工方案，确保工程顺利进行。

二、施工目标1. 满足城市基础设施需求，提高城市综合承载能力。

2. 确保施工质量，降低后期维护成本。

3. 减少对地面交通和生态环境的影响，实现绿色施工。

三、施工原则1. 合法合规：严格遵守国家和地方相关法律法规，确保施工合法合规。

2. 安全第一：加强安全管理，确保施工过程中人员、设备和环境安全。

3. 质量优先：严把质量关，确保工程质量和使用寿命。

4. 绿色环保：采取环保措施，降低施工对环境的影响。

5. 高效协同：加强各参建单位之间的沟通与协作，提高施工效率。

四、施工内容1. 管廊主体结构施工。

2. 管线敷设及附属设施安装。

3. 施工临时设施建设。

4. 施工现场安全管理。

5. 环境保护与文明施工。

五、施工方法及工艺1. 管廊主体结构施工（1）采用明挖法进行管廊主体结构施工。

（2）根据地质条件，选择合适的支护结构，确保施工安全。

（3）采用现浇混凝土结构，提高管廊的承载能力和使用寿命。

2. 管线敷设及附属设施安装（1）按照设计要求，进行管线分类敷设，确保管线之间相互独立，互不干扰。

（2）采用标准化、模块化安装方式，提高施工效率。

（3）安装管线附属设施，如支架、桥架、通风设备等。

3. 施工临时设施建设（1）合理规划施工现场，设置施工围挡、临时道路、临时排水等设施。

（2）建设临时办公区、宿舍、食堂等生活设施，满足施工人员需求。

（3）配置临时水电设施，确保施工顺利进行。

4. 施工现场安全管理（1）建立健全安全管理制度，明确各级管理人员职责。

（2）开展安全教育培训，提高施工人员安全意识。

（3）加强施工现场巡查，及时发现并消除安全隐患。

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

01、综合管线布置02、利用梁内空间原则穿梁套管厚度与梁相同，其套管管径比所穿管道大于两级径号。

管道安装充分利用梁内空间，避免与其他管道冲突，保持管路通畅，满足层高要求。

03、先打后小原则多系统综合管路排布有序充分利用管道布置先大后小原则有序整齐排布GB50242 第 4.1.3条：管径小于或等于100mm应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理，当镀锌钢管采用焊接连接时，应在焊接处应做二次镀锌处理。

04、垂直面管道排列原则地下室、设备层复杂管线的布置：电气类桥架（母线）在上方敷设，水管类管线在下部敷设；灯具与喷头在最低处分布，保证整体效果。

电缆线槽于其他管路上方安装气体介质管道在上，液体介质管道在下。

管道排布规范美观、支架间距合理、管面干净油漆光亮。

以系统划分，空调管道在消防管道下方排布，管道垂直交叉，管道垂直和左右间距合理。

05、管道合理间距原则满足最小间距后进行密集管道的综合布置，整齐美观。

综合布置时需考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm,布置时还要考虑无压管道的坡度。

空调主机房有组织排水，排水顺畅不积水，设置规范。

风管布局合理、支架间隔规范、保温贴实平整美观06、综合管线的避让原则电管、风管、水管依序排布安装。

在管道分层综合布置时，通常自上而下应为电管、风管、水管，先考虑风管的标高和走向，也要考虑大口径水管的布置，避免多次交叉，以免产生气阻、喘震、水击等问题。

交叉时进行合理避让。

压力管道让无压管，共用支架，完美解决特殊位置的安装问题。

污水、废水、雨水、空调冷凝水等管道属于重力流管道，排放杂质多，容易堵塞，要力求水平管线短，避免过多转弯，管线交叉时将重力流管道对标高的要求作为首要条件予以满足。

矿业公司综合管线施工组织设计范本1.引言近年来，矿业行业发展迅猛，对于综合管线施工的需求也日益增加。

为了确保矿业公司综合管线施工的顺利进行，我们制定了本组织设计范本，用于指导和规范综合管线施工的各项工作。

2.组织设计原则2.1安全第一在施工过程中，安全是最重要的原则。

我们将确保所有的施工活动符合相关的安全标准和规范，采取必要的安全措施保障施工人员的生命安全。

2.2高效率我们将通过科学合理的组织和管理，提高施工效率，减少施工时间，以确保项目的顺利进行。

2.3资源合理配置我们将根据项目需求，合理配置各类资源，包括人力、物力、财力等，以最大程度地满足项目需求，并确保资源的合理利用。

3.综合管线施工组织结构3.1项目总监负责对整个综合管线施工项目进行全面的监督和管理，包括项目计划制定、资源协调、进度控制等。

3.2技术负责人负责项目的技术方案制定和技术问题的解决，确保施工方案的科学性和可行性。

3.3安全负责人负责制定和实施安全管理措施，监督施工过程中的安全风险，并及时采取措施进行预防和处置。

3.4施工队伍包括各类施工人员、机械操作人员等，负责具体的施工工作。

4.综合管线施工流程4.1前期准备在正式开始施工之前，我们将进行项目的前期准备工作，包括确定项目的施工范围、编制项目计划、购买和准备必要的施工材料和设备等。

4.2现场施工根据项目计划，我们将按照先进的施工方法进行综合管线的安装和施工。

在施工过程中，我们将密切关注施工质量，监督施工人员的安全操作。

4.3施工验收在施工完成后，我们将对综合管线进行全面的验收工作，包括对安装质量、工作环境等方面进行检查。

4.4工程完工在项目验收合格后，我们将进行工程完工工作，包括拆除施工设备、清理施工现场等。

5.综合管线施工风险管理在施工过程中，我们将密切关注施工中的各类风险，并采取相应的措施进行预防和处置。

针对可能存在的风险，我们将制定相应的应急预案，以确保施工过程的安全和顺利进行。

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜安排电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要安排管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间缺乏，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管〔垂直〕净距15cm，且水平高度一致,偏差不得超过5mm〔其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm〕。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，假设给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

〔无吊顶地域貌似尽量走上方好点，因为通常是上喷〕1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然〔即重力〕排水管线不应上翻，其他管线避让重力管线。

一、工程概况本工程为某住宅小区综合管线工程，主要包括供水、供电、排水、通信、燃气等管线。

工程地点位于XXX市，总建筑面积约XX万平方米。

为确保施工质量和安全，特制定本施工方案。

二、施工原则1. 符合国家及地方相关法律法规、技术规范和标准。

2. 严格按照设计图纸和施工方案进行施工。

3. 确保施工质量，保障施工安全，做到文明施工。

4. 优化施工组织，提高施工效率，确保工程进度。

三、施工准备1. 组织施工人员，进行技术交底，明确施工任务和注意事项。

2. 准备施工所需的材料、设备、工具等，确保施工顺利进行。

3. 对施工现场进行清理，确保施工环境整洁、安全。

4. 制定施工进度计划，合理安排施工工序。

四、施工工艺及方法1. 施工流程：测量放线→管线开挖→管道铺设→管道回填→管道验收。

2. 管线开挖：根据设计图纸和施工规范，进行管线开挖，确保开挖深度符合要求。

开挖过程中，注意保护地下管线，防止损坏。

3. 管道铺设：按照设计要求，将各类管线铺设到位。

管道铺设过程中，注意以下几点：（1）管道铺设前，应进行管道材质、规格、长度、连接方式等检查，确保符合设计要求。

（2）管道铺设时，应保持管道平直、牢固，避免扭曲、变形。

（3）管道接口应严密，防止泄漏。

（4）管道铺设完成后，应及时进行隐蔽工程验收。

4. 管道回填：管道回填前，应检查管道是否安装到位、接口是否严密。

回填材料应选择适合的土质，确保回填密实。

5. 管道验收：管道验收包括外观检查、压力试验、通水试验等。

确保管道质量符合设计要求。

五、质量控制措施1. 严格按照施工规范和设计要求进行施工，确保施工质量。

2. 对施工过程中的关键工序进行严格控制，如管道铺设、接口连接等。

3. 定期对施工人员进行技术培训，提高施工技能。

4. 加强施工过程中的质量检查，发现问题及时整改。

六、安全措施1. 施工现场设置明显的安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

管线综合布置方案管线综合布置方案由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。

对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。

1 绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。

因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。

2 管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求：2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。

进行管线综合布置只是使管线布置更加合理而不是修改原设计。

进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。

对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。

2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。

在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。

1、地下室给排水管线标高原则按照喷淋系统为,消火栓和给排水管道标高为,H为结构梁底标高,该标高为管中;
风管顶贴梁底安装,电气桥架、线槽顶为,H为结构梁底标高,
排水管标高按照图面标注安装;
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时,应遵循以下原则: 1给排水管线与给排水管线有竖向交叉时,有压管让无压管,小管让大管,压力管从重力管上部绕过,小管从大管上绕过;
2给排水管线与风管竖向交叉时,压力管道应从上绕过,重力管在通风专业协调设在风管上部;
3给排水管线与电气管竖向交叉时,给排水管线敷设在电气专业管线下方;
4给排水管线与空调水主干管竖向交叉时,给排水管上弯至空调水管上方;
5空调水主干管与电气桥架竖向交叉时,桥架上弯至空调水主管上方;
6空调水主干管与风管竖向交叉时,最大边长大于等于2000的,空调水管上弯至风管上方,最大边长小于2000的,风管上弯至水管上方;
7电气桥架与风管竖向交叉时,电气桥架上弯至风管上方;
所有管线应协调统筹布置,最终任何交叉管线最下方净高不得影响建筑使用功能,无法满足时应联系设计方修改调整;
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于时,其下放应增设喷头;。

综合管线施工技术方案新建泰和县祥和大道及水系景观工程XXX泰和县祥和大道及水系景观工程项目部于2020年3月提出了综合管线施工技术方案。

工程概况：祥和大道位于泰和县中心城区北缘，路线呈东西走向，位于澄江大道北侧，东接上田大道，西至白凤大道，路线分左右幅设计，左幅全长4.680km，右幅全长4.630km。

本项目总体按城市主干路标准设计，设计速度为50km/h，路幅宽100m。

本工程新建6种、13根管线，其中包括2根雨水管、2根污水管、2根给水管、1根中压燃气管、2根电力排管及4根信息排管。

综合管线布置原则：1.压力管让无压管2.管径小的让管径大的3.可弯曲的管让不可弯曲的管4.临时的让永久的5.工程量小的让工程量大的6.新建的让已有的7.检修次数少的方便的让检修次数多的不方便的8.水平净距与垂直净距尽可能按各专业规范要求施工，特殊情况采取措施做特殊处理。

在道口与管线过街处，为避免多处相交，在高程上进行了调整，主要原则是支管避让干管与管沟，给水避让无压管，电力支管与其它管线相交处，电力管线应采取相应的保护措施处理。

主要材料：1.给水工程：本工程在道路两侧人行道下、距人行道外边线2m处各新建一根给水管，北（左）侧管径为DN300，南（右）侧管径为DN400.沿线预留给水支管供地块使用，管径为DN200.给水管道采用K9级离心铸造球墨铸铁管，管道配件均采用同厂生产的管配件。

2.电力工程：本工程在道路北（左）侧机非辅道内、距左侧人行道侧石线3m处新建一道电力排管，规格为3×2孔（φ150每孔）；在道路南（右）侧人行道下、距右侧人行道侧石线1m处新建一道电力排管，规格为3×2孔（φ150每孔）。

本工程的新建电力排管与沿线交叉道路的电力排管沟通。

沿线预留电力排管支管供地块使用，支管规格5×1孔（φ150每孔）。

3×2电力排管过河时采用在人行道下随桥架设的方式，规格为6孔（φ150每孔）。

第1篇一、项目背景随着城市化进程的加快，各类基础设施建设项目日益增多，综合管线的建设成为城市基础设施的重要组成部分。

综合管线施工涉及多种管线类型，包括给排水、电力、通信、燃气等，施工过程中需要综合考虑各种因素，确保工程质量和安全。

本方案旨在为某综合管线施工项目提供详细的施工指导。

二、项目概况1. 项目名称：XX城市综合管线施工项目2. 项目地点：XX市XX区3. 项目规模：全长XX公里，涉及XX条管线4. 项目工期：预计工期为XX个月5. 项目投资：预计总投资为XX万元三、施工组织与管理1. 组织架构：成立综合管线施工项目部，下设施工管理部、技术部、质量安全部、物资设备部、财务部等部门，明确各部门职责和权限。

2. 人员配备：根据项目规模和复杂程度，配备充足的技术人员、管理人员和施工人员，确保施工顺利进行。

3. 管理制度：建立健全各项管理制度，包括施工方案编制、施工进度计划、质量安全管理、物资设备管理、财务管理制度等。

四、施工方案1. 施工准备- 现场勘查：对施工现场进行详细勘查，了解地形地貌、地下管线分布、周边环境等情况。

- 施工图纸会审：组织相关部门对施工图纸进行会审，确保图纸的准确性和可行性。

- 施工方案编制：根据施工图纸和现场勘查结果，编制详细的施工方案，包括施工工艺、施工顺序、施工要点等。

2. 施工工艺- 给排水管线施工：采用非开挖技术，如顶管、定向钻等，减少对周边环境的影响。

- 电力管线施工：采用电缆沟敷设或隧道敷设方式，确保电力管线安全稳定运行。

- 通信管线施工：采用管道敷设或架空敷设方式，根据实际情况选择合适的施工工艺。

- 燃气管线施工：采用管道敷设方式，确保燃气管线安全运行。

3. 施工顺序- 先地下后地上：按照给排水、电力、通信、燃气的顺序进行施工，避免相互干扰。

- 分段施工：将整个工程划分为若干个施工段，分段进行施工，提高施工效率。

4. 施工要点- 施工放样：根据施工图纸，进行精确的施工放样，确保施工精度。

综合管线施工方案一、工程概况：金桂大道位于恩施市城区，是恩施市一条重要的城市主干道，起于饲料厂，止于209国道桂花村，全长5.8公里。

第一标段起止里程为k0+000至k2+240，全长2.24公里，主要工程内容为路基、路面、排水及综合管线工程等。

综合管线工程包括:电力管沟、电信管沟、给水管道和燃气管道等。

各管沟、管线平面位置为：道路中心线到道路左右两边各24.3米的位置为电力管沟；道路中心线到道路左右两边各22.2米的位置为电信管沟；道路中心线到道路左边20.5米的位置为给水管道；道路中心线到道路右边20.5米的位置为燃气管道。

各管沟、管道埋深，位置，断面尺寸见下图：管沟、管线断面图综合管线布置、横穿发生矛盾时，按以下原则施工：1、压力管让无压管；2、管径小的让管径大的；3、可弯曲的管让不可弯曲的管；4、临时的让永久的；5、工程量小的让工程量大的；6、新建的让已有的；7、检修次数少的方便的让检修次数多的不方便的；8、各种管线布置的水平净距与垂直净距，尽可能按各专业规范要求施工，特殊情况采取措施做特殊处理。

在道口与管线过街处，为避免多处相交，在高程上进行了调整，主要原则是支管避让干管与管沟，给水避让无压管，电力支管与其它管线相交处，电力管线应采取相应的保护措施处理。

在横穿规划道口处，各管线、管道的平面布置，标高及发生矛盾时的施工处理均见（附图二）。

二、主要工程量及材料：1、电力管沟电力管沟距道路中心线24.3米，沿金桂大道两边埋设，管沟分为Ⅰ型电缆沟和横穿排管。

在规划道口和道路横穿部位采用排管，其它均采用Ⅰ型电缆沟。

道路左侧Ⅰ型电缆沟长度为1989.02米，道路右侧Ⅰ型电缆沟长度为1981.02米。

排管总长为631米。

在规划道口处排管与Ⅰ型电缆沟连接采用电力电缆管沟结合井。

电力电缆管沟结合井在共27处。

Ⅰ型电缆沟：垫层为80mm厚的碎石；底板为C20砼厚度200mm；墙身为M7.5水泥砂浆砌MU10砖墙，墙宽370mm，墙高为970mm ,采用五顺一丁的防水砖墙砌法。
