HW微机控制器说明书

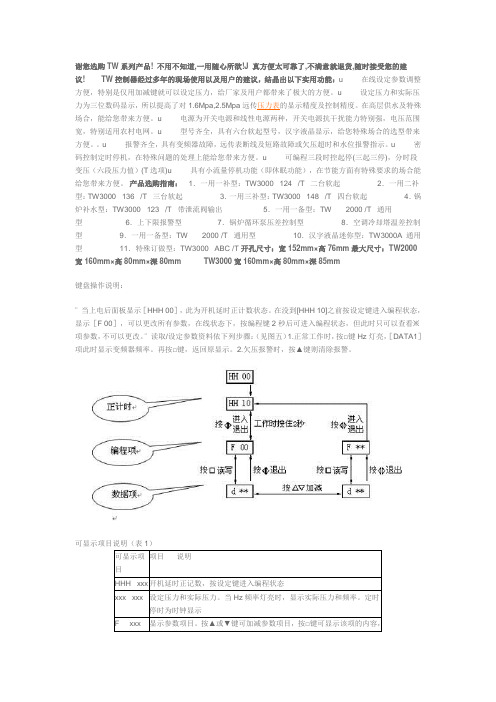

谢您选购TW系列产品! 不用不知道,一用随心所欲!J 真方便太可靠了,不满意就退货,随时接受您的建议! TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：u 在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。

u 设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。

在高层供水及特殊场合，能给您带来方便。

u 电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。

u 型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。

u 报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。

u 密码控制定时停机，在特殊问题的处理上能给您带来方便。

u 可编程三段时控起停(三起三停)，分时段变压（六段压力值）(T选项)u 具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。

产品选购指南： 1．一用一补型：TW3000 124 /T 二台软起2．一用二补型：TW3000 136 /T 三台软起3．一用三补型：TW3000 148 /T 四台软起4．锅炉补水型：TW3000 123 /T 带泄流阀输出5．一用一备型：TW 2000 /T 通用型 6．上下限报警型 7．锅炉循环泵压差控制型8．空调冷却塔温差控制型9．一用一备型：TW 2000 /T 通用型10．汉字液晶迷你型：TW3000A 通用型11．特殊订做型：TW3000 ABC /T开孔尺寸：宽152mm×高76mm最大尺寸：TW2000宽160mm×高80mm×深80mm TW3000宽160mm×高80mm×深85mm键盘操作说明：¨当上电后面板显示［HHH 00］，此为开机延时正计数状态。

在没到[HHH 10]之前按设定键进入编程状态，显示［F 00］，可以更改所有参数，在线状态下，按编程键2秒后可进入编程状态，但此时只可以查看※项参数，不可以更改。

HWDB 电动机微机综合保护装置产品说明书目录一、技术说明 11、概述 12、装置结构及特点 1装置硬体部分说明（参见装置功能原理框图） 1装置的主要特点 13、保护配置及效能 3装置保护配置 3保护效能 3附加功能 44、基本工作原理 4工作过程 4各引数的物理意义 5保护动作的判据 65、主要技术指标 7通用引数 7保护整定範围 8装置质量标準 9二、使用说明 101、面板操作说明 10执行状态 10设定状态 10检视状态 112、出口动作说明 11跳闸1出口（常开触点） 11跳闸1出口复归 12讯号1出口（常开触点） 12告警出口（常开触点） 12告警出口复归 12电源消失/装置异常讯号出口（常闭触点） 12电源消失/装置异常讯号出口复归 12跳闸2出口（常开触点） 12讯号2出口（常开触点） 123、端子说明 124、安装、除错须知 135、订货须知 14三、校验说明 151、校验目的 152、校验方法 153、装置显示电流準确度校验 154、装置动作时间準确度校验 155、功能校验 15执行状态校验 15起动状态校验 18起动过长状态校验 18简易校验 187、装置的定期校验 198、型号与订货号定义 20hwdb-ⅱ电动机微机综合保护装置hwdb-ⅱ型电动机微机综合保护装置是我公司针对大、中型非同步电动机的执行要求及其现有保护存在的问题、开发研製而成。

目前我公司的电动机微机综合保护装置已获得中华人民共和国国家专利，专利授权号：XX.1。

本装置採用高效能intel 80c196微控制器，并参照吸收英、法和abb公司等国外先进技术而研製，与传统的电磁型、积体电路型、一般的微机保护装置相比，效能更优良，并有显着的节能效果，能够可靠有效地对各种大、中型高、低压非同步电动机提供以下保护：1）相间短路保护（速断）2）不平衡保护（断相、反相和负序过流）3）相接地保护（零序过流）4）起动保护（速断、正序、负序、零序过流和过载）5）起动时间过长保护（正序过流和过载）6）堵转保护（正序过流和过载）7) 低电压保护其中包括：由装置内部的电流互感器和12位a转换电路等组成的交流讯号测量功能模组；以16位微处理器为中心，配备程式储存器、缓冲/驱动器、上电、掉电保护和看门狗等晶片组成的微控制器模组；以显示驱动器、液晶显示器（带背光）、按键组成的人机对话模组；以出口逻辑控制器、光耦、出口继电器组成的输出模组。

微电脑程序控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。

1.面板说明1.1七段显示器PV ：处理值 (process value) ，红色 4 位显示SV ：设定值 (setting value) ，绿色 4 位显示1.2LEDOUT1：第一组输出 (Output1) ，绿色灯OUT2：第二组输出 (Output2) ，绿色灯AT：自动演算 (Auto Tuning) ，黄色灯PRO：程式执行中 (Program) ，黄色灯 ----- 只适用于 PFY 系列AL1：第一组警报 (Alarm 1) ，红色灯AL2：第二组警报 (Alarm 2) ，红色灯MAN：输出百分比手动调整 (Manual) ，黄色灯※注意：当发生错误 (Error) 时， MAN 灯会亮，并将输出百分比归零1.3按键SET：设定键 (写入设定值或切换模式 )：移位键 (移动设定位数 )：增加键 (设定值减 1)：减少键 (设定值加 1)A/M：自动 (Auto)/ 手动 (Manual) 切换键。

自动：输出百分比由控制器内部演算决定手动：输出百分比由手动调整OUTL( 在 User Level 中)决定2自动演算功能 (Auto tuning)2.2需先将 AT(在 User Level 中)设定为 YES ，启动自动演算功能。

2.3自动演算结束后，控制器内部会自动产生一组新的PID 参数取代原有的 PID 参数。

＊自动演算适用于控温不准时，由控制器自行调整PID 参数。

2.4ATVL ：自动演算偏移量 (AutoTuning offset Value)SV 减 ATVL 为自动演算设定点，设定 ATVL 可以避免自动演算时，因 PV 值震荡而超过设定点 (Overshoot) 。

例如： SV=200 ℃， ATVL=5 ，则自动演算设定点为195 ℃当自动演算中， PV 值震荡，则是在 195 ℃上下震荡，因此可避免PV 值震荡超过 200℃。

HW3000/123C控制器说明书发布日期：2011-04-14 浏览次数：1105v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior:一、简介HW3000/123C是压差控制与PID调节兼容型微机恒压给水控制器，采用单片机控制，使调节速度更快，控制更精确，超调量更小，更加人性化。

适用于各种规模给水系统，使用灵活方便。

控制器内部同时使用软件看门狗与硬件看门狗，使控制更可靠。

输出继电器采用抗干扰措施，使抗干扰能力更强。

有时钟功能的控制器(HW3000/123CT)断电状态时钟可连续工作48小时，能适用于大部分给水环境。

二、特点：1、面板表卡式安装，安装使用方便；2、各种型号使用统一外形尺寸，更换方便；3、在线设定参数调整方便；4、采用数字PID调节，控制精确；5、软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强；6、可设定上限保护压力，防止超压，有泄流阀可选功能；7、可设定（0～5V）或（4～20mA）输入；8、可补偿传感器误差；9、锅炉动静压补水；10、设定压力和实际压力显示；11、有变频器故障，欠压超时和低水位报警指示；12、密码锁定设定参数；13、内部采用开关电源供电，电压适应范围宽；14、30分钟低频运行自动转入休眠状态；启动给水系统，按显示参数项目。

按键可加减参数项目，按按显示参数内容值。

按键可加减该参数，按料，按闪烁，按压力，按键切换。

六、仪表接线端子图：接线说明：1、公共端G与其余公共端不允许共地；2、端子10～12应使用屏蔽线；3、端子CT1~CT4对应公共端CM2，为高阻输入端，节点短接有效，严禁接入电源信号启动控制器。

按键进入编程状态。

显示密码输入，输入密码后按键，密码正确进入编程状态，错误则返回。

HW3000/123C控制器说明书发布日期：2011-04-14 浏览次数：1105v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior:一、简介HW3000/123C是压差控制与PID调节兼容型微机恒压给水控制器，采用单片机控制，使调节速度更快，控制更精确，超调量更小，更加人性化。

适用于各种规模给水系统，使用灵活方便。

控制器内部同时使用软件看门狗与硬件看门狗，使控制更可靠。

输出继电器采用抗干扰措施，使抗干扰能力更强。

有时钟功能的控制器(HW3000/123CT)断电状态时钟可连续工作48小时，能适用于大部分给水环境。

二、特点：1、面板表卡式安装，安装使用方便；2、各种型号使用统一外形尺寸，更换方便；3、在线设定参数调整方便；4、采用数字PID调节，控制精确；5、软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强；6、可设定上限保护压力，防止超压，有泄流阀可选功能；7、可设定（0～5V）或（4～20mA）输入；8、可补偿传感器误差；9、锅炉动静压补水；10、设定压力和实际压力显示；11、有变频器故障，欠压超时和低水位报警指示；12、密码锁定设定参数；13、内部采用开关电源供电，电压适应范围宽；14、30分钟低频运行自动转入休眠状态；15、3位数码显示，设定压力上限2.2 Mp；16、有在线手动调节给定压力功能；17、3组出厂参数随意选择，用户参数保存与调用；18、PID 比例系数可调，适应范围更宽。

三、结构：开孔尺寸：宽150.5mm×高75.5mm最大尺寸：宽160×高80×深95mm安装方法：插入式安装环境：无水滴、蒸汽、腐蚀、易燃、灰尘、金属微粒场所使用温度：0℃～40℃存储温度：-10℃～45℃相对湿度：20～90RH使用电压：AC100V～AC250V功耗：2W四、HW3000微机给水控制器外观示意图如下：五、可显示项目说明可显示项目项目说明D ATA1D ATA2 HYXXX开机延时倒计数，记到0启动给水系统，按键进入编程状态XXX XXX 实际压力和设定压力，当Hz灯亮时显示实际压力和频率；定时停机时为时钟显示（有时钟功能的型号）F XXX显示参数项目。

前言非常感谢您选用“COOLMAY”系列产品-文本显示器本手册阐述了用户安装、编辑、故障诊断和故障排除、日常维护等相关事宜。

为了保证能正确操作此系列文本显示器，发挥其优越性能，请在装机之前，详细阅读本使用手册，并请妥善保存，或将本手册交于该机器的使用者。

如对本文本显示器的使用存在疑问或有特殊要求，请随时联系本公司在各地的办事处或经销商，亦可与本公司总部售后服务中心联系，我们将竭诚为您服务。

我们一直致力于产品的不断完善，故本系列文本显示器的相应资料（操作手册、宣传资料等）如有变动，恕不另行通知。

开箱时,请认真确认以下内容:1、产品是否有破损，零件是否有损坏、脱落现象，主体是否有碰伤现象；2、本机铭牌所标注型号与您的订货要求是否一致；3、本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。

目 录第一章 注意事项 041.1 安装注意事项 041.2 使用注意事项 041.3 报废注意事项 04第二章 产品概述 052.1 功能 052.2 一般规格 052.3 各部分名称 062.4 外型尺寸及安装方法 08 第三章 编辑软件HW-editor 093.1 HW-editor概述 092.1.1 关于工程和画面 092.1.2 画面内容 092.1.3 HW-editer使用流程 093.2 编辑用户画面 093.2.1 创建工程 093.2.2 制作基本画面 123.2.3 HW-editor系统参数 123.2.4 文本 133.2.5 动态文本 143.2.6 功能键（画面跳转） 143.2.7 数据显示 203.2.8 数据设定 223.2.9 指示灯 243.2.10 功能键（开关量控制） 283.2.11棒形图 283.2.12曲线图 293.2.13 配方功能 303.2.14报警列表 323.2.15 注意事项 343.3 保存工程 343.4 下载画面 35 第四章HW-editer操作方法 364.1 联机通讯 364.2 切换画面 364.3 系统口令 364.4 修改数据 374.5 开关量控制 37 第五章 与PLC的连接方法 395.1 与各品牌PLC连接的对应参数 395.2 与各品牌PLC的连接方法 405.3 自由协议文档 40第一章 注意事项1.1安装注意事项z请不要使用在开箱时发现已损坏或变形的产品，否则会导致故障或误操作。
