word门禁控制器接线原理图版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一局部门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。
支持多达 6 个输出和 10 个输入。
型号有单门、双门、4门等。
标准 485〔波特率 9600〕通讯；大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录〔控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录〔刷卡记录和报警记录〕超出容量，将覆盖最早的记录〕；开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；支持多达 6 个输出，分别控制门和报警输出联动；多门控制器支持互锁、防潜返功能；所有设备可以混合安装在一个系统里面；配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比拟高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。
是一个可以通过以太网进展远程管理的门禁系统。
型号有单门、双门、4门等。
标准 10M TCP/IP 通讯；大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；标准版卡容量 54000，刷卡记录 60000，报警记录 20000〔控制器的记录保存在 Flash 里面。
门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。
门禁控制器接口及接线图
在接线前，确保把电源关断，在通电状态下接线可能会对设备造成严峻的损坏。
下为ACM2110接口示意图。
图1 ACM2110掌握器接口示意图ACM2110掌握器电源线连接时对电源的要求，额定电压AC/DC 24V±30%，额定电流最大800mA。
ACM2110掌握器与电源的连接引脚集中于TB1模块，下为掌握器与电源的连接示意图。
系统的主电源可以仅使用电池或沟通市电供电，也可以使用沟通电源转换为低电压直流供电。
可以使用二次电池及充电器、ups电源、发电机作为备用电源。
系统仅使用电池供电时，电池容量应保证系统正常开启10000次以上。
系统使用备用电池时，电池容量应保证系统连续工作不少于48h，并在其间正常开启50次以上。
图2 掌握器电源连接示意图ACM2110采纳半双工RS－485通讯总线，网络上第一个和最终一个掌握器之间的距离不能超过1200米，ACM2110掌握器与电源的连接引脚集中于TB2模块，下为掌握器与RS485的连接示意图。
图3 掌握器与RS485 连接示意图
本案中共用到4块2110掌握器，其中只能有一块为主掌握器用于连接上位机安装门禁管理软件实现对系统的综合管理，其余为终端
掌握器，详细设置可通过对各掌握器J1、J2模块的跳线实现，如下图所示。
图4 掌握器跳线示意图。
门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。
门禁系统怎么安装接线？门禁系统线路接线图图解门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。
联网的话还需要接主控电脑，主控电脑需要安装相应软件。
接线步骤如下：先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，由于它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。
红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。
接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，任凭接。
接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。

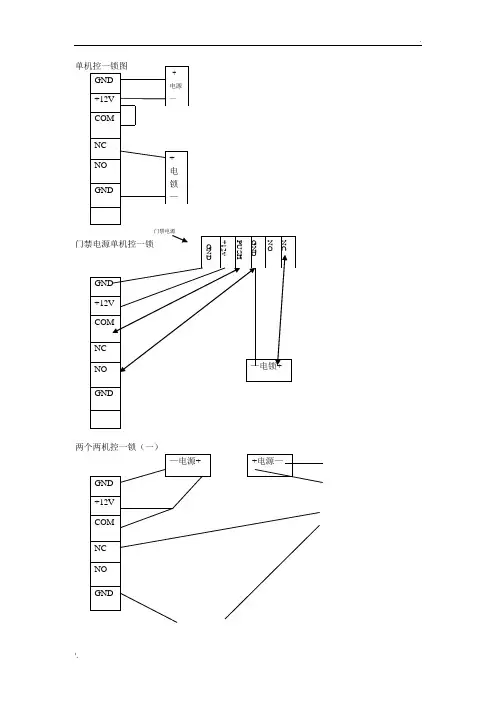

接线方式如图所示：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。
(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。

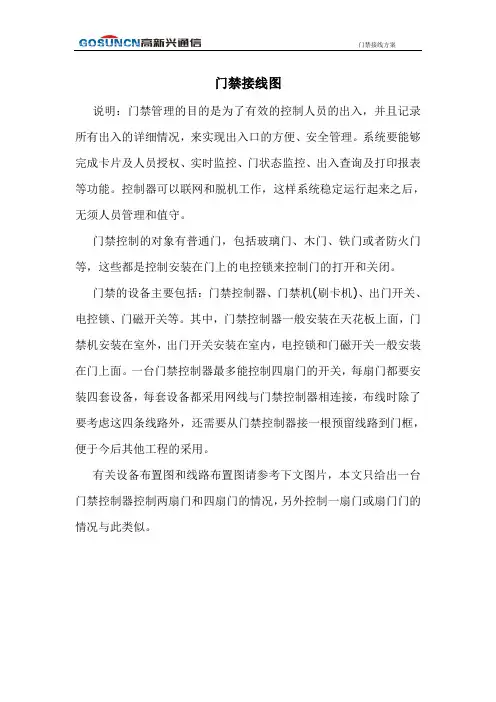

门禁接线图
说明：门禁管理的目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理。
系统要能够完成卡片及人员授权、实时监控、门状态监控、出入查询及打印报表等功能。
控制器可以联网和脱机工作，这样系统稳定运行起来之后，无须人员管理和值守。
门禁控制的对象有普通门，包括玻璃门、木门、铁门或者防火门等，这些都是控制安装在门上的电控锁来控制门的打开和关闭。
门禁的设备主要包括：门禁控制器、门禁机(刷卡机)、出门开关、电控锁、门磁开关等。
其中，门禁控制器一般安装在天花板上面，门禁机安装在室外，出门开关安装在室内，电控锁和门磁开关一般安装在门上面。
一台门禁控制器最多能控制四扇门的开关，每扇门都要安装四套设备，每套设备都采用网线与门禁控制器相连接，布线时除了要考虑这四条线路外，还需要从门禁控制器接一根预留线路到门框，便于今后其他工程的采用。
有关设备布置图和线路布置图请参考下文图片，本文只给出一台门禁控制器控制两扇门和四扇门的情况，另外控制一扇门或扇门门的情况与此类似。
门禁系统设备布置图
两扇门的接线图
4扇门的接线图。
门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。
支持多达 6 个输出和 10 个输入。
型号有单门、双门、4门等。
✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。
