门禁系统接线图

FJC-M613门禁读写控制器接线图
说明：
1、报警输出的驱动能力为DC12V100MA；
2、开锁输出的驱动能力为DC12V800MA；
3、开锁按钮应采用点动按钮，松手后按钮自动复位；
4、当门禁为1拖2模式(一体化主门禁外挂1个辅门禁天线)时,上图中的“灰色”线和
“棕色”线则为辅门禁天线两端的引脚；“兰色”线为辅门禁声音提示信号；“紫色”线为辅门禁指示灯信号；同时“黑色”线即为主门禁的开锁输出信号地（GND）又为辅门禁的声光提示信号地（GND）；另“红色”线和“橙色”线即为一体化主门禁的电源输入又为辅门禁天线的电源输入。

5、在1拖2模式接线时只要将辅门禁天线和一体化主门禁之间的“红色”线、“橙色”
线、“灰色”线、“棕色”线、“兰色”线、“紫色”线以及黑色线按颜色一一对应连线即可。

另一体化主门禁上的“红色”线、“橙色”线、“绿色”线、“黑色”线、“黄色”线以及“白色”线的定义未变；同时辅门禁天线上的“绿色”线、“黄色”线以及“白色”线为悬空，可以截短后绝缘处理。

第1页 第2页C102-B 门禁一体机 使 用 说 明 书产品特性：工作电压：DC12V 开锁电流：〈1000mA 静态电流：〈60mA存储容量：250个标准用户 读卡距离：5~15cm 用户卡类型：EM 卡工作温度：-10°C ~70°C 工作湿度：10%~90%尺 寸：117 x117x21mm安装说明：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。

请注意一体机的上下方向。

C102-B 门禁一体机系统接线图：C102-B 接线图( 1 )C102-B 接线图( 2)注意：上电前必需确认电源电压（DC12V ）和电源的正负极性！说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

具体操作说明：一、 门禁控制器一体机初始化方法： 1． 关闭电源，J6的第2脚和第3脚连接。

2． 接通电源，蜂鸣器连续短续鸣响报警，POWER （红）灯、OK （绿）灯、MODE （橙）灯齐闪烁。

3． 断电，再接通电源，POWER （红）灯、OK （绿）灯、MODE （橙）灯齐闪烁。

等待J6的开关转换。

4． J6的2、3脚断开，1、2脚接通。

5． 门禁一体机初始化完成，蜂鸣器鸣响一声，门禁一体机进入用户使用状态。

说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。

二、 继电器输出设置方法： 1、 PUSH1为继电器干触点输出。

2、 J1的NO 脚连接，PUSH1、GND 常开（继电器动作时，PUSH1、GND 接通）。

3、 J1的NC 脚连接，PUSH1、GND 常闭（继电器动作时，PUSH1、GND 断开）。

三、 门禁一体机编程方法： 1．“#”键：功能键，进入编程模式（1）按“#”字键，POWER （红）灯、OK （绿）灯、MODE （橙）灯齐闪亮。

（2）输入5位系统密码，蜂鸣器鸣响一声，POWER （红）灯和MODE （橙）灯亮、OK （绿）灯熄灭，门禁一体机进入系统编程状态。

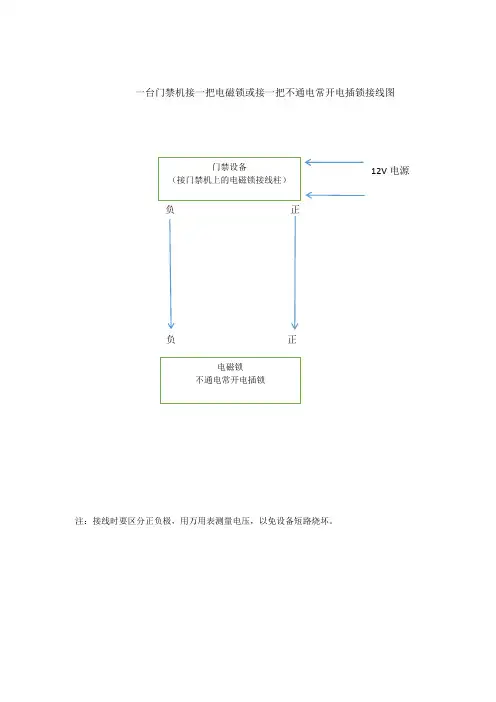

一台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源负正负 正注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。

两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源正13- 14+负 正12V 电源注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够大可以共用12v 电源。

两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源48 1212V 电源注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够大可以共用12v 电源一台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正负 正注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。

刷卡锁要接12v 电源供电，如果电源支持的电流够大可以共用12v 电源。

两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源12V 电源注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。

刷卡锁要接12v 电源供电，如果电源支持的电流够大可以共用12v 电源。

红色线表示两个接线柱要接在一起。

两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正8脚继电器负12V 电源注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。

刷卡锁要接12v 电源供电，如果电源支持的电流够大可以共用12v 电源。

红色线表示两个接线柱要接在一起。

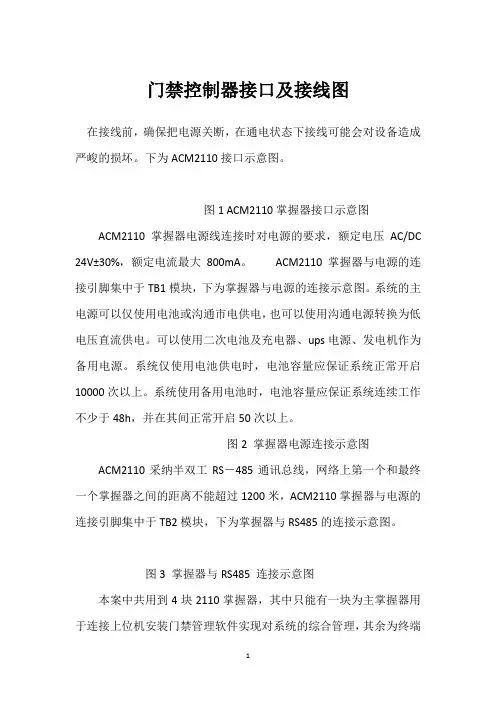

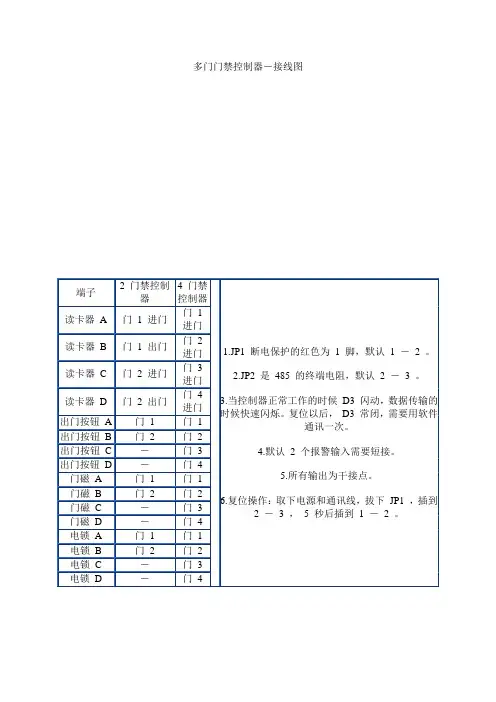

门禁控制器接口及接线图
在接线前，确保把电源关断，在通电状态下接线可能会对设备造成严峻的损坏。

下为ACM2110接口示意图。

图1 ACM2110掌握器接口示意图ACM2110掌握器电源线连接时对电源的要求，额定电压AC/DC 24V±30%，额定电流最大800mA。

ACM2110掌握器与电源的连接引脚集中于TB1模块，下为掌握器与电源的连接示意图。

系统的主电源可以仅使用电池或沟通市电供电，也可以使用沟通电源转换为低电压直流供电。

可以使用二次电池及充电器、ups电源、发电机作为备用电源。

系统仅使用电池供电时，电池容量应保证系统正常开启10000次以上。

系统使用备用电池时，电池容量应保证系统连续工作不少于48h，并在其间正常开启50次以上。

图2 掌握器电源连接示意图ACM2110采纳半双工RS－485通讯总线，网络上第一个和最终一个掌握器之间的距离不能超过1200米，ACM2110掌握器与电源的连接引脚集中于TB2模块，下为掌握器与RS485的连接示意图。

图3 掌握器与RS485 连接示意图
本案中共用到4块2110掌握器，其中只能有一块为主掌握器用于连接上位机安装门禁管理软件实现对系统的综合管理，其余为终端
掌握器，详细设置可通过对各掌握器J1、J2模块的跳线实现，如下图所示。

图4 掌握器跳线示意图。

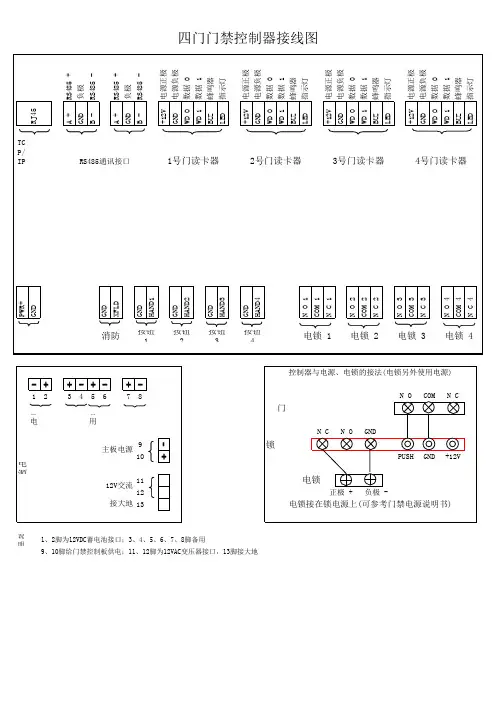

说明：1、此接线图是控制器和锁共电源接法（此接法只能用于12V 的电锁并且必须保证电
源的容量）。

2、此接线图的门锁是断电开门锁，如果锁为通电开门锁时需把电锁的“+”改接控
制器“NO ”端口。

3、485通信和TCP 通信只能选择一种（出厂的时候已经固定）232通信一般为调试
用或者485通信和TCP 通信不能通信的时候备用。

4、开门按键、安防和门磁 接口 不分线序。

5、从门禁的稳定考虑推荐使用控制器和电锁不共电源接法并有如下改动：
图中COM 不再接控制器电源（黑粗线）改接电锁电源“+”；锁“—”改接电
锁电源“—”；锁“+”接控制器NC （断电开门锁）或NO （通电开门锁）。

继电器2动
作指示灯
继电器3动
作指示灯
继电器4动
作指示灯
闪烁表示CPU
正在运行 通信接收
指示灯
通信发送
指示灯。

中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。

2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。

中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。

2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。

在主菜单下按“解除报警”可解除报警。

中控门禁机外接交流AC~220V报警器。
