电冰箱的制冷系统主要包括蒸发器

冰箱结构图•冰箱结构图包括了家用冰箱的构造与组成.一．电冰箱的构造家用电冰箱由箱体、制冷系统、温度控制装置三部分组成.1。

箱体的组成:外壳内衬绝热层台面箱体的基本作用是绝热，绝热性能的优劣直接关系到箱体的保温性能。

箱体的隔热功能主要是从以下几个方面来实现的：⑴外壳与内衬之间填充绝热材料.⑵箱门装有磁性密封条防止冷气外漏和热空气侵入.⑶箱顶的顶板下面垫有高密度聚苯乙烯泡沫板，起隔热作用.2．制冷系统：电冰箱制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管四部分,自成一个封闭的循环系统。

其中蒸发器安装在电冰箱内部的上方，其他部件安装在电冰箱的背面。

系统里充灌了一种叫“氟里昂12（CF2Cl2，国际符号R12）"的物质作为制冷剂。

氟里昂12在蒸发器里由低压液体汽化为气体,吸收冰箱内的热量,使箱内温度降低。

变成气态的氟里昂12被压缩机吸入,靠压缩机把它压缩成高温高压的气体，再排入冷凝器。

在冷凝器中气态的氟里昂12不断向周围空间放热，逐步液化成液体。

这些高压液体必须流经毛细管,节流降压才能缓慢流入蒸发器,维持在蒸发器里继续不断地汽化，吸热降温。

就这样，冰箱利用电能做功，借助制冷剂的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环,以达到制冷目的。

内部汽化吸热→外部液化放热→箱内温度降低3．温度控制装置:冰箱的温度控制装置叫温度控制器.它的主要作用是当箱内温度过高时接通压缩机，使制冷系统工作，从而使箱温降下来；当箱温降至要求的温度时，使压缩机断电。

(三)实践操作通过学习电冰箱的结构和原理，了解了利用物质的物态变化（汽化吸热）可以降低温度。

根据这个原理自制简易冰箱.活动的主要思路根据冰箱原理设计准备器材实践操作交流合作第一小组活动A:花盆冰箱用花盆和水做一个冰箱，在热天里保存冷饮。

1.将饮料放在盘子里。

2。

用花盆盖住饮料，在花盆上面浇水。

要注意盘中应有足够的水。

3.将盘子和花盆放在阳光下，湿花盆会变得更凉，冷却了饮料。

冰箱制冷原理文摘：蒸汽压缩式制冷系统由压缩机、冷凝器、毛细管、蒸发器组成,用管道将它们连接成一个密封系统.制冷剂液体在蒸发器内以低温与被冷却对象发生热交换,吸收被冷却对象的热量并气化,产生的低压蒸汽被压缩机吸入,经压缩后以高压排出.压缩机排出的高压气态制冷剂进冷凝器,被常温的冷却水或空气冷却,凝结成高压液体.高压液体流经膨胀阀时节流,变成低压低温的气液两相混合物,进入蒸发器,其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压蒸汽再次被压缩机吸入,如此周而复始，不断循环.关键字：冰箱制冷原理1前言：随着我国经济的飞速提高，百姓的生活水平不断提高，每家每户拥有一台电冰箱已经不是什么梦想。

通过冰箱制冷，人们生活所需的食物都可以延长一定的保鲜期和保质期，冰箱能够保鲜蔬菜、水果，并冷冻肉，还可以将吃剩的食品短期保存，避免浪费。

但是冰箱的另一个坏处就是对环境的破坏和对资源的消耗。

如何使用冰箱是我们必须思考的问题。

2冰箱制冷原理要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。

在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。

其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。

于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。

我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。

又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低。

电冰箱的制冷系统是由全封闭压缩机、冷凝器、毛细管、蒸发器等组成的一个封闭循环系统。

工作过程如图一。

3制冷过程主要分为：2.1压缩。

除少数环保冰箱外，现在普通家用冰箱的制冷剂大多还是氟利昂，它储存在冰箱的专用容器中。

电冰箱为什么能制冷？
现在，大部分家庭中都有电冰箱，它给我们的日常生活带来很多方便。

但是你知道电冰箱为什么能制冷呢？让我们在电冰箱的结构中寻找答案吧。

电冰箱可以分为制冷系统、控制系统和箱体3个部分。

这其中最重要的是制冷系统，它主要由压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部分组成。

它们围绕着压缩机，连接成一条循环的闭路：压缩机→冷凝器→干燥过滤器→毛细管→蒸发器→压缩机。

在这个环路中循坏流动的就是制冷剂。

氟利昂是最常用的制冷剂，这样一来，我们就清楚了电冰箱的工作原理：压缩机运转，推动制冷剂进入制冷循环，制冷剂在蒸发器中吸收大量热量，从而带走冰箱中食物的热，最后通过冷凝器排到冰箱外，散发在空气中。

电冰箱正是这样为我们服务的。

电冰箱的箱体隔热性能极好，它把电冰箱分隔为一个与外界隔绝的空间。

电冰箱里一般包括冷冻室和冷藏室两部分，电冰箱的蒸发器设置在冷冻室，所以冷冻室里温度较低，冷藏室中的温度比冷冻室高一些。

这样食品放入电冰箱中，就可以进行冷冻或冷藏了。

由于氟利昂排放到大气中，会分解产生一些破坏大气臭氧层的成分，不利于环保，所以现在正在大力推广无氟冰箱。

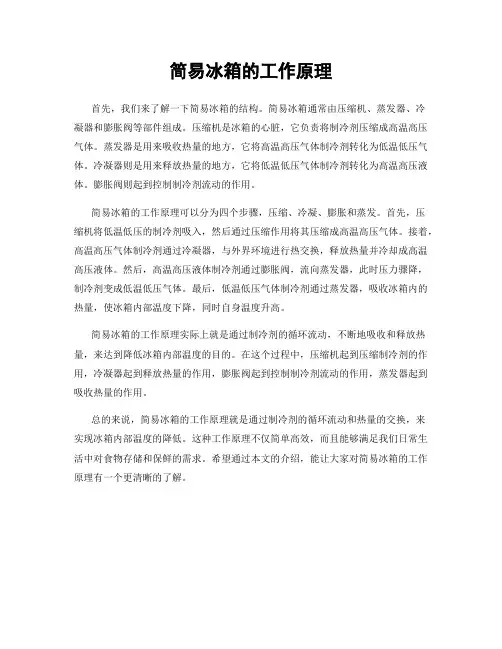

简易冰箱的工作原理
首先，我们来了解一下简易冰箱的结构。

简易冰箱通常由压缩机、蒸发器、冷
凝器和膨胀阀等部件组成。

压缩机是冰箱的心脏，它负责将制冷剂压缩成高温高压气体。

蒸发器是用来吸收热量的地方，它将高温高压气体制冷剂转化为低温低压气体。

冷凝器则是用来释放热量的地方，它将低温低压气体制冷剂转化为高温高压液体。

膨胀阀则起到控制制冷剂流动的作用。

简易冰箱的工作原理可以分为四个步骤，压缩、冷凝、膨胀和蒸发。

首先，压
缩机将低温低压的制冷剂吸入，然后通过压缩作用将其压缩成高温高压气体。

接着，高温高压气体制冷剂通过冷凝器，与外界环境进行热交换，释放热量并冷却成高温高压液体。

然后，高温高压液体制冷剂通过膨胀阀，流向蒸发器，此时压力骤降，制冷剂变成低温低压气体。

最后，低温低压气体制冷剂通过蒸发器，吸收冰箱内的热量，使冰箱内部温度下降，同时自身温度升高。

简易冰箱的工作原理实际上就是通过制冷剂的循环流动，不断地吸收和释放热量，来达到降低冰箱内部温度的目的。

在这个过程中，压缩机起到压缩制冷剂的作用，冷凝器起到释放热量的作用，膨胀阀起到控制制冷剂流动的作用，蒸发器起到吸收热量的作用。

总的来说，简易冰箱的工作原理就是通过制冷剂的循环流动和热量的交换，来
实现冰箱内部温度的降低。

这种工作原理不仅简单高效，而且能够满足我们日常生活中对食物存储和保鲜的需求。

希望通过本文的介绍，能让大家对简易冰箱的工作原理有一个更清晰的了解。

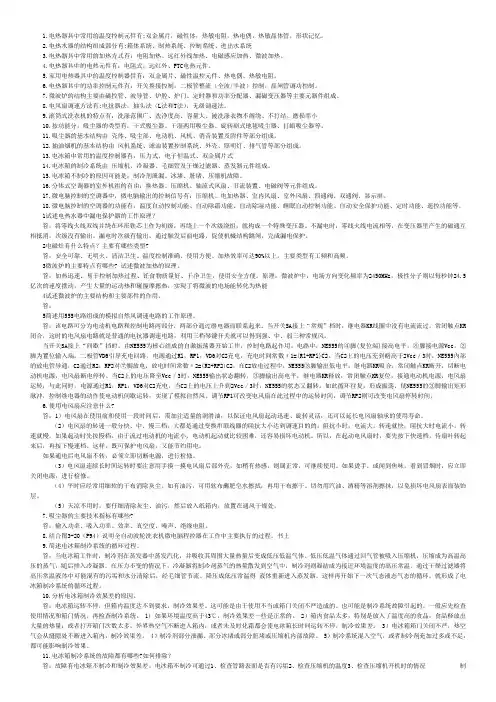

1.电热器具中常用的温度控制元件有:双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。

2.电热水器的结构组成部分有:箱体系统、制热系统、控制系统、进出水系统3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。

4.电热器具中的电热元件有：电阻式、远红外、PTC电热元件。

5.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。

6.电热器具中的功率控制元件有：开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制。

7.微波炉的结构主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。

8.电风扇调速方法有:电抗器法，抽头法（L法和T法），无级调速法。

9.滚筒式洗衣机的特点有：洗涤范围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小10.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。

11.吸尘器的基本结构由壳体、吸尘部、电动机、风机、消音装置及附件等部分组成。

12.抽油烟机的基本结构由风机系统、滤油装置控制系统、外壳、照明灯、排气管等部分组成。

13.电冰箱中常用的温度控制器有：压力式、电子恒温式、双金属片式14.电冰箱的制冷系统由压缩机、冷凝器、毛细管及干燥过滤器、蒸发器元件组成。

15.电冰箱不制冷的原因可能是：制冷剂泄漏、冰堵、脏堵、压缩机故障。

16.分体式空调器的室外机组的有由：换热器、压缩机、轴流式风扇、节流装置、电磁阀等元件组成。

17.微电脑控制的空调器中，微电脑输出的控制信号有：压缩机、电加热器、室内风扇、室外风扇、四通阀、双通阀、显示屏。

18.微电脑控制的空调器的功能有：温度自动控制功能、自动除霜功能、自动除湿功能、睡眠自动控制功能、自动安全保护功能、定时功能、遥控功能等。

1试述电热水器中漏电保护器的工作原理？答：将零线火线双线并绕在环形铁芯上作为初级，再绕上一个次级绕组，就构成一个特殊变压器。

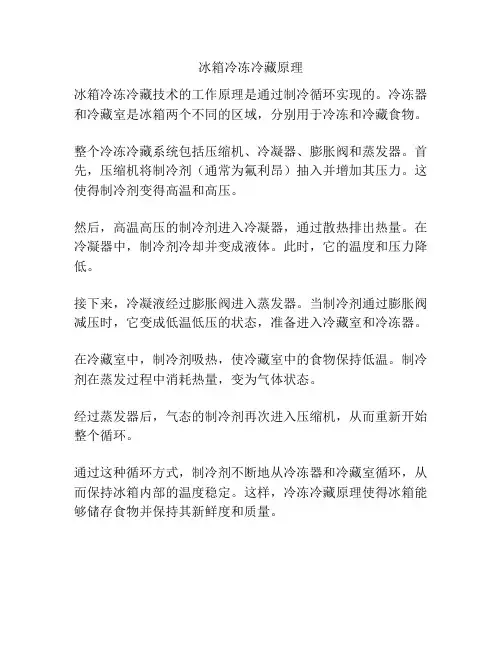

冰箱冷冻冷藏原理
冰箱冷冻冷藏技术的工作原理是通过制冷循环实现的。

冷冻器和冷藏室是冰箱两个不同的区域，分别用于冷冻和冷藏食物。

整个冷冻冷藏系统包括压缩机、冷凝器、膨胀阀和蒸发器。

首先，压缩机将制冷剂（通常为氟利昂）抽入并增加其压力。

这使得制冷剂变得高温和高压。

然后，高温高压的制冷剂进入冷凝器，通过散热排出热量。

在冷凝器中，制冷剂冷却并变成液体。

此时，它的温度和压力降低。

接下来，冷凝液经过膨胀阀进入蒸发器。

当制冷剂通过膨胀阀减压时，它变成低温低压的状态，准备进入冷藏室和冷冻器。

在冷藏室中，制冷剂吸热，使冷藏室中的食物保持低温。

制冷剂在蒸发过程中消耗热量，变为气体状态。

经过蒸发器后，气态的制冷剂再次进入压缩机，从而重新开始整个循环。

通过这种循环方式，制冷剂不断地从冷冻器和冷藏室循环，从而保持冰箱内部的温度稳定。

这样，冷冻冷藏原理使得冰箱能够储存食物并保持其新鲜度和质量。

电冰箱制冷的工作原理
电冰箱制冷的工作原理是通过压缩循环制冷的方式实现的。

1. 蒸发器（冷凝器）：电冰箱内部的蒸发器是一个较大的盒状设备，通常位于冷藏室的背部，它通过制冷剂的蒸发来吸收冷空气。

制冷剂在蒸发器中变成低温低压的气体状态。

2. 压缩机：电冰箱内置的压缩机是整个制冷循环的核心部件。

当制冷剂以气体状态进入压缩机时，它会被压缩成高温高压的气体。

在这个过程中，压缩机会消耗一定的电能。

3. 冷凝器：压缩机出口的高温高压制冷剂通过冷凝器散热，变成高压冷却的液体状态。

冷凝器通常位于冰箱的背部或底部，通过散热器的方式将热量排出冰箱。

4. 膨胀阀：高压液态制冷剂通过膨胀阀减压，变成低压低温的液体状态。

膨胀阀限制了制冷剂的流动速度，使其压力和温度下降。

5. 蒸发器（冷藏室）：低压低温的制冷剂重新进入蒸发器，在此处变成低温低压的气体状态，吸收冷藏室内的热量，从而实现制冷效果。

制冷剂循环不断重复这个过程，从而持续保持冰箱内部的低温状态。

整个制冷循环过程中，制冷剂不断在蒸发器、压缩机、冷凝器和膨胀阀之间循环，
得以不断吸收和释放热量，从而实现电冰箱的制冷效果。

这个循环过程不需要外部加热或冷却，只需通过电能对压缩机进行供电。

学校_____________ 专业班级 学号 姓名装订线 密封线内不得答题 装订线 密封线内不得答题 装订线云阳职教中心电子技术学部期中考试《电冰箱、空调器原理与维修》试题一、单项选择题：（每小题2分，共40分）1.人工制冷的方法有变相制冷、气体膨胀制冷和（ B ）三种。

A.天然制冷B.热电制冷C. 氨制冷 2.国标规定，普通电冰箱使用时电压范围为（ C ）A. 190—240vB. 198—242VC. 187—242VD.140—260V 3. 单相交流感应电动机，需两套分相绕组，目的是（ A ）。

A. 产生启动转矩 B. 调速 C. 提高功率因素 D. 不趋同作用 4. PTC 启动元件在摄氏900C 下的阻值约为（ D ）欧姆。

A.15-47 B.50-100 C .5-10 D.205．根据SG215-84标准规定，电冰箱容积的单位都用（ C ）来表示。

A ．立方米 B ．立方英尺 C ．升 D ．吨 6．我国于（ B ）开始禁用R12制冷剂。

A. 2000年B.2005年 C ．2007年 D ．2009年 7氟利昂制冷剂中产生对大气污染的主要成分是( B )。

A ．氟 B ．氯 C ．氢 D ．溴8．机械式万用表电阻档的档位越低，其内部提供的电流（ C ）。

A ．越小 B ．不变 C ．越大 D ．以上都不是9．节流后进入蒸发器的制冷剂是（ C ）A.过冷液体B.饱和液体C.湿蒸气D.干蒸气 10．电冰箱的产品代号是（ B ）。

A ．B B ．C C ．D D.CD11．数字万用表的红表笔接内部电池的（A ）。

A. 正极B. 负极C. 地D. 都不是 12. 房间空调器的产品代号是（ A ） A.K B.C C.G D.F 13. 分体式空调器的结构代号是（ D ）。

A.K B.C C.G D. F 14. 电热型空调器的功能代号是( D )。

A.GB.WC.RD.D 15. KT3C —35A 空调器的额定制冷量是（ C ）W 。

一、填空题1.电热器具中常用的温度控制元件有：双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。

2.电热水器的构造组成局部有：箱体系统、制热系统、控制系统、进出水系统。

3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。

4.电热器具中的电热元件有电阻式、远红外、PTC电热元件。

5.电阻式电热元件有：开启式螺旋形，云母片式，金属管状，电热板，绳状。

6.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。

7.电热器具中的功率控制元件有：开关换接控制，二极管整流〔全波/半波〕控制，晶闸管调功控制。

8.家用电器中的时间控制元件有：机械式定时器，电动式定时器，电子式定时器。

9.自动保温式电饭锅构造组成是：外壳、锅、电热板、磁性温控器和双金属片温控器。

10.电子自动保温式电饭锅构造组成是：外盖、盖、锅、加热板、锅体加热器、锅盖加热器、磁钢限温器、保温电子控制元件、开关等。

11.微波炉的构造主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。

12.普通微波炉中使用的电动机有：定时电动机、转盘电动机、风扇电动机、功率调节电动机。

13.对微波具有透射特性的材料有：玻璃、瓷、云母、聚四氟乙烯、聚丙烯、枯燥纸等绝缘性物质。

1.电风扇调速方法有：。

电抗器法，抽头法〔L法和T法〕，无级调速法。

2.电风扇的摇头机构由减速器，四连杆机构，控制机构，保护机构。

组成。

3.红外遥控电风扇光敏接收二极管到单片机间电路的功能是：选频放大、峰值检波、整形。

4.一般电风扇都采用机械发条式定时器，主要由发条、减速轮系、摆轮等组成。

1.普通双桶洗衣机的洗涤电动机通常有4种功率规格：90W，120W，180W与280W，2.滚筒式洗衣机的特点有：洗涤围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小1.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。

制冷原理和制冷剂1. 冰箱的制冷原理家用电冰箱是一种小型的家用制冷设备，主要用于食品的储藏，它的心脏部件就是全封闭式冰箱压缩机。

我们从右边的示意图来介绍一下电冰箱制冷系统的基本结构和制冷原理。

1.1 家用电冰箱制冷系统的基本结构电冰箱制冷系统主要由蒸发器、压缩机、冷凝器和毛细管组成一个封闭的循环系统。

在这个封闭的循环系统中充灌的是一定量的制冷剂。

它在制冷系统中循环流动，把冰箱冷藏和冷冻室中食品的热量带到冰箱外面，达到制冷的目的。

压缩机为制冷剂的循环流动提供了动力。

1.2 家用电冰箱制冷原理1、制冷剂在蒸发器里吸收冰箱内的热量后由低压液体汽化为气体，使箱内温度降低。

2、变成气态的制冷剂被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。

3、在冷凝器中制冷剂不断向周围空间放热，逐步凝结成低温高压液体。

4、这些高压液体通过毛细管节流降压后流入蒸发器，在蒸发器里连续不断地汽化，吸热降温。

就这样，冰箱利用电能做功，借助制冷剂的物态变化，把箱内蒸发器周围的热量运送到冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的。

2. 压缩机工作原理往复活塞式压缩机的工作过程由吸气→压缩→排气→膨胀这四个过程组成一次循环。

下面的简图有助于大家理解这四个过程。

2.2 冰箱行业常用的制冷剂1、冰箱行业常用制冷剂有：R12（二氟二氯甲烷）、R600a（异丁烷）、R134a（四氟乙烷）以及一些多元混合工质。

2、R12是冰箱行业以前广泛使用的传统制冷剂。

由于R12对臭氧层有较强的破坏作用，且温室效应明显，根据《蒙特利尔议定书》的规定，国际上已经禁止使用。

3、R12的替代方案主要有2种，一种是以美国和日本为代表的采用R134a制冷剂的替代方案；另一种是以德国为代表的采用R600a等碳氢化合物作为制冷剂的替代方案。

4、制冷剂环境影响指标对比1. 制冷量和能效比（COP）1.1 制冷量是表征压缩机制冷能力的量，决定了压缩机制冷能力的强弱，制冷量的单位是瓦（W）。
