电冰箱的相关知识介绍学院：机械与电子工程班级：1422401学号：201420240121姓名：李嘉鹏一.电冰箱的工作原理：1. 电冰箱致冷的原理和种类1.1家用冰箱空调的工作原理：冰箱空调是由四大件组成:压缩机、冷凝器、膨胀阀和蒸发器，根据控制或是使用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
工作时气态制冷剂通过压缩机被压缩成高温高压的气体后，进入冷凝器，冷凝器相当于一个换热设备，将高温高压的气态制冷剂换热成低温高压的液态制冷剂。
液态制冷剂再通过膨胀阀，所谓膨胀阀就是一个节流装置，因流出膨胀阀的制冷剂受到遏制，因此出来后制冷剂压力降低，温度继续下降，（冰箱的膨胀阀一般用毛细管代替，因从大管突然到小管，同样可以起到节流的效果）成为气液两相，再进入蒸发器，此时的制冷剂再蒸发器中进行换热气化，成为高温低压的气态制冷剂回到压缩机继续循环。
1.2电冰箱的种类：1）压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。
温度控制系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。
其优点是寿命长，使用方便，目前世界上91～95％的电冰箱属于这一类。
目前常用的电冰箱利用了一种叫做氟利昂的物质作为热的“搬运工”，把冰箱里的“热”“搬运”到冰箱的外面。
2）吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
温度控制系统缺点是效率低，降温慢，现已逐渐被淘汰。
3）半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
4）化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
5）电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
温度控制系统原理、结构与压缩式电冰箱基本相同。
6）太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
电冰箱的结构和工作原理一、电冰箱的结构外形组成部件电冰箱由箱体、制冷系统、控制系统和附件构成。
在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。
控制系统中主要有温控器、热继电器、过载保护器、门碰开关等。
二、工作原理系统里充灌了一种叫“氟里昂12(CF2Cl2，国际符号R12)”的物质作为制冷剂。
R12在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。
变成气态的R12被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。
在冷凝器中R12不断向周围空间放热，逐步凝结成液体。
这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维持在蒸发器里继续不断地汽化，吸热降温。
就这样，冰箱利用电能做功，借助制冷剂R12的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的三、故障维修检查三要素（一）看1、看制冷系统各管路是否有断裂，各焊接点处是否有泄漏，如有泄漏，必有油渍出现。
2、看压缩机吸、排气（高、低压）压力值是否正常。
3、看蒸发器和回气管挂霜情况。
如冷冻蒸发器只挂有一部分霜或不结霜均属于不正常现象。
（冷藏蒸发器不能照次判断）4、注意冷藏室或冷冻室的降温速度，若降温速度比正常运转时显著减慢，则属不正常现象。
5、看冰箱主控制板的各种显示状态。
6、看冰箱放置的环境。
7、看冰箱门封、箱体、台面、保温层状态和保温环境。
（二）听1、听压缩机运转时的各种声音全封闭机组出现“嗡嗡”的声音是电机不能正常启动的过负荷声音。
“嘶嘶”声是压缩机内高压管断裂发出的高压气流声，“咯咯”声是压缩机内吊簧断裂后发出的撞击声。
压缩机正常运转时，一般都会发出轻微但又均匀的“嗡嗡”的电流振动声。
如出现“通通”声，是压缩机液击声，即有大量制冷剂湿蒸气或冷冻机油进入气缸。
“当当”声是压缩机内部金属撞击声，这响声说明内部运动部件有松动（注意与开停时撞缸声区别）2、听蒸发器里气体流动在压缩机工作的情况下打开箱体门，侧耳细听蒸发器内的气流声，“嘶嘶嘶”并有流水似的声音是蒸发器内制冷剂循环的正常气流声。
制冷系统的组成和各部件作用一、引言制冷系统是一种能够将热量从一个物体中转移到另一个物体中的系统。
它在现代生活中扮演着重要的角色，用于制造冰箱、空调、冷库等设备。
本文将介绍制冷系统的组成和各部件的作用。
二、制冷系统的组成1. 压缩机压缩机是制冷系统中最重要的部件之一，它负责将低温低压的气体压缩成高温高压的气体。
这个过程会使气体释放出热量，使其温度升高。
2. 冷凝器冷凝器是将高温高压气体通过散热器散发出去，使其变为液态。
这个过程会使气体释放出大量热量，因此冷凝器通常被设计成具有很大的表面积，以便更好地散发热量。
3. 膨胀阀膨胀阀是控制制冷剂流量的关键部件。
它通过限制流量来降低制冷剂的压力和温度。
4. 蒸发器蒸发器是将液态制冷剂变为气态的部件。
它通过吸收热量来实现这一过程，使其温度降低。
蒸发器通常被设计成具有很大的表面积，以便更好地吸收热量。
5. 制冷剂制冷剂是制冷系统中最重要的物质之一，它通过不断地在压缩机、冷凝器、膨胀阀和蒸发器之间循环流动来完成整个制冷过程。
常用的制冷剂包括氟利昂、丙烷和二氧化碳等。
三、各部件的作用1. 压缩机的作用压缩机是制冷系统中最重要的部件之一，它负责将低温低压的气体压缩成高温高压的气体。
这个过程会使气体释放出热量，使其温度升高。
压缩机在制冷系统中起到了“心脏”的作用，是整个系统运转的关键。
2. 冷凝器的作用在制冷剂被压缩成高温高压气体后，需要通过散热器将其散发出去，并变为液态，这就是冷凝器所扮演的角色。
冷凝器通常被设计成具有很大的表面积，以便更好地散发热量。
冷凝器的作用是将制冷剂从气态变为液态，并释放出大量热量。
3. 膨胀阀的作用膨胀阀是控制制冷剂流量的关键部件。
它通过限制流量来降低制冷剂的压力和温度，从而使其进入蒸发器时处于低温低压状态。
膨胀阀的作用是在整个制冷系统中控制制冷剂流动，从而实现整个系统的稳定运行。
4. 蒸发器的作用蒸发器是将液态制冷剂变为气态的部件。
它通过吸收热量来实现这一过程，使其温度降低。
冰箱的工作原理标题：冰箱的工作原理引言概述：冰箱是现代生活中不可或缺的家电之一，它通过一系列的工作原理来保持食物的新鲜和冷藏。
了解冰箱的工作原理有助于我们更好地使用和维护冰箱，延长其使用寿命。
一、压缩机循环系统1.1 压缩机：冰箱内的压缩机是冰箱的心脏，它负责将制冷剂压缩成高温高压气体。
1.2 冷凝器：高温高压气体通过冷凝器散发热量，变成高压液体。
1.3 膨胀阀：高压液体通过膨胀阀减压，变成低温低压气体。
二、蒸发器循环系统2.1 蒸发器：低温低压气体通过蒸发器吸收热量，变成低温低压蒸汽。
2.2 冷冻室：蒸发器内的低温蒸汽将冷冻室内的热量吸收，使冷冻室内温度降低。
2.3 冷冻室内空气：冷冻室内的空气被冷却后形成冷气，冷气通过风扇循环，使整个冷冻室内的温度保持恒定。
三、保温层和密封系统3.1 保温层：冰箱外壳内部覆盖有保温层，防止外界热量进入冰箱内部。
3.2 密封系统：冰箱门的密封系统能有效阻止冷气外泄，保持冰箱内部温度稳定。
3.3 隔热材料：冰箱内部的隔热材料也起到保温作用，减少冷气的散失。
四、温控系统4.1 温度传感器：冰箱内部设有温度传感器，能够实时监测冷冻室内的温度。
4.2 控制面板：控制面板根据温度传感器的反馈信号，控制压缩机和风扇的运转。
4.3 温度调节：用户可以通过控制面板上的调节按钮来调整冷冻室内的温度，以满足不同食物的冷藏需求。
五、除霜系统5.1 自动除霜：现代冰箱大多配备自动除霜系统，能够定期自动除去冷冻室内的霜。
5.2 除霜加热器：除霜系统通过加热器将冷冻室内的霜融化，然后排水出去。
5.3 霜的处理：融化的霜水会流入冰箱底部的排水槽，经过排水管排出冰箱外部。
结论：冰箱的工作原理是一个复杂而精密的系统，其中压缩机循环系统、蒸发器循环系统、保温层和密封系统、温控系统以及除霜系统各自发挥着重要作用。
了解这些工作原理可以帮助我们更好地使用和维护冰箱，延长其使用寿命，同时也能够更有效地保持食物的新鲜和冷藏。

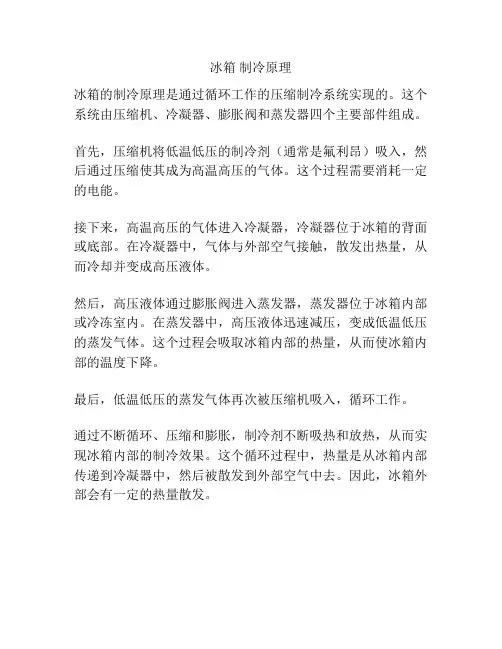

冰箱制冷原理
冰箱的制冷原理是通过循环工作的压缩制冷系统实现的。
这个系统由压缩机、冷凝器、膨胀阀和蒸发器四个主要部件组成。
首先，压缩机将低温低压的制冷剂（通常是氟利昂）吸入，然后通过压缩使其成为高温高压的气体。
这个过程需要消耗一定的电能。
接下来，高温高压的气体进入冷凝器，冷凝器位于冰箱的背面或底部。
在冷凝器中，气体与外部空气接触，散发出热量，从而冷却并变成高压液体。
然后，高压液体通过膨胀阀进入蒸发器，蒸发器位于冰箱内部或冷冻室内。
在蒸发器中，高压液体迅速减压，变成低温低压的蒸发气体。
这个过程会吸取冰箱内部的热量，从而使冰箱内部的温度下降。
最后，低温低压的蒸发气体再次被压缩机吸入，循环工作。
通过不断循环、压缩和膨胀，制冷剂不断吸热和放热，从而实现冰箱内部的制冷效果。
这个循环过程中，热量是从冰箱内部传递到冷凝器中，然后被散发到外部空气中去。
因此，冰箱外部会有一定的热量散发。
电冰箱循环原理电冰箱是我们日常生活中常用的家电之一，它能够有效地保持食物和饮料的新鲜和冷藏。
那么，电冰箱是如何实现这一功能的呢？本文将介绍电冰箱的循环原理，并对其相关组成部分进行解析。
一、冷冻循环系统电冰箱的核心部件是冷冻循环系统，它由压缩机、蒸发器、冷凝器和节流装置等组成。
这些组件协同工作，通过物质的压缩和蒸发来实现冷藏的效果。
1. 压缩机在电冰箱的冷冻循环系统中，压缩机是起到压缩工质的作用。
通过给制冷剂增加压力，使其温度升高，从而为后续的冷凝提供条件。
2. 蒸发器蒸发器是冷冻循环系统中的关键组件之一，它位于电冰箱内部。
蒸发器的主要作用是将制冷剂从液体状态转变为蒸汽状态，吸收食物和饮料的热量，实现冷藏的效果。
3. 冷凝器冷凝器是将蒸发器中吸收的热量排出的地方，其工作原理正好与蒸发器相反。
冷凝器通过大面积的散热，将制冷剂的温度降低，使其由气体状态转变为液体状态。
4. 节流装置节流装置位于压缩机和蒸发器之间，其作用是控制制冷剂的流速和压力，调节整个系统的工作状态。
通过节流装置的调节，可以实现电冰箱的温度控制。
二、制冷循环过程电冰箱的制冷循环过程实际上是一个不断循环的过程，通过不断重复压缩、冷凝、膨胀和蒸发等步骤，使室内温度保持在一个较低的水平。
1. 压缩过程压缩机通过提供足够的压力，将制冷剂从蒸汽状态压缩为高压蒸汽。
在这个过程中，制冷剂的温度升高。
2. 冷凝过程高温高压的制冷剂通过冷凝器，在散热的作用下，温度逐渐下降并转变为液体状态。
这个过程中，制冷剂释放出大量的热量。
3. 膨胀过程冷凝后的制冷剂通过节流装置，流向蒸发器。
在节流装置的限制下，制冷剂的压力骤然下降，从而引起其温度的降低。
4. 蒸发过程制冷剂在蒸发器中以低温蒸发，吸热并将其转移到制冷剂上。
通过吸收冷藏室内物体的热量，制冷剂从液体状态转变为蒸汽状态。
通过不断循环上述的制冷循环过程，电冰箱可以持续地将热量从冷藏室中排出，从而保持室内的低温，实现食物和饮料的冷藏效果。
冰箱制冷系统原理
冰箱的制冷系统原理主要分为压缩、冷凝、膨胀和蒸发四个过程。
下面将分别介绍这四个过程的原理和作用。
1. 压缩：冰箱内部有一个压缩机，其作用是将低温、低压的制冷剂气体吸入，并通过压缩提高其温度和压力。
压缩机内的电机提供动力，使得压缩机能够将制冷剂气体压缩成高温高压的气体。
2. 冷凝：将高温高压的制冷剂气体传导到冷凝器中，通过降温和放热的过程，使得气体转化成高温高压的液体。
冷凝器通常位于冰箱背后或底部，通过与周围环境的接触，使得制冷剂气体散发热量，从而降低温度和压力。
3. 膨胀：高温高压的制冷剂液体经过膨胀阀进入蒸发器，在蒸发器内部由于膨胀阀的作用，使得制冷剂液体急剧膨胀，温度和压力迅速降低。
在这个过程中，制冷剂吸收了来自蒸发器的热量，使得蒸发器内的温度降低，形成制冷效果。
4. 蒸发：由于膨胀过程使得制冷剂温度降低，制冷剂在蒸发器内迅速蒸发成气体。
在这个过程中，蒸发器吸取了冰箱内部的热量，从而使得冰箱内部温度降低，起到制冷的效果。
制冷剂气体通过压缩机再次循环，重复执行整个制冷过程。
通过上述四个过程的循环，冰箱能够持续地将热量从冰箱内部转移到外部环境中，实现制冷效果。
这种基于压缩机和制冷剂的工作原理被广泛应用于家用冰箱、商用冷柜等制冷设备中。
冰箱的基础知识一、冰箱的定义及组成电冰箱的概念冰箱分为商用和家用两种。
家用电冰箱:一个供家用的具有适当容积及装置的绝热箱体，用消耗电能的手段来制冷，并具有一个或多个间隔室，能够提供冷量满足食物冷藏冷冻的需求，以保持食品新鲜的家用电器。
冰箱由箱体、制冷系统、电器控制系统及附件等四大部分组成。
部件一：箱体箱体包括门体和箱体门体包括：门面板、门内腔、门定位板、门拉手和门封等箱体包括：外壳、箱体内腔和隔热层部件二：制冷系统制冷系统由压缩机、冷凝器、蒸发器、毛细管、干燥过滤器以及制冷剂组成。
制冷系统的作用就是保持稳定不断的从冰箱箱体内吸收热量，排放到大气中去，以使家用电冰箱内长期处于低温状态部件三：电器控制系统电器控制系统由温控器、定时器、启动继电器、过载保护器、电加热器、照明灯以及其它电气部件构成。
通过这些零部件控制压缩机的停开，从而使冰箱制冷系统间歇性的制冷，并使电冰箱内温度控制在用户所需要的低温范围内。
部件四：附件附件一般包括搁物架、果蔬盒、瓶托、瓶档、酒水架、制冰盒、储冰盒、冷冻室抽屉、蒸发皿、铰链、底脚等零部件小常识:食物冷冻周期•食品冷冻需要经过三个时期：•0—- 5度，称为生理冰冻期。
这时细胞液结成大量冰晶，冰晶会刺破细胞壁。
由于细胞壁破裂，食物的大部分营养成分就会在化冻时流失。
如果经过生理冰冻期的时间越慢越长，细胞液中结成的冰晶越细越多，化冻时食物流失的营养成分越多，同时食物也失去了原有的鲜美滋味。
•-6—-18度称为冰冻保鲜期，食物中的水分可能流失•-19—-24度称为凝固保鲜期。
此状态食物中的水分和营养均不会流失。
二、冰箱的分类冰箱分类标准包括：门数、气候类型、星级、制冷方式、控制方式按门数分类：单门、双门、三门、多门等按气候类型分类：按星级分类：按制冷方式分类：直冷式冰箱、风冷式冰箱、风直冷相结合冰箱直冷式冰箱：通过蒸发器（制冷管）直接吸收箱内食物热量，而达到制冷目的的，直冷冰箱也叫做有霜冰箱。
电冰箱制冷系统工作原理
电冰箱制冷系统是通过循环工作流程来实现制冷的。
该系统由以下几个主要部分组成：
1. 压缩机：压缩机是制冷系统的核心部分。
它将制冷剂气体从蒸发器中吸入，然后通过增加其压力和温度将其压缩成高压气体。
2. 冷凝器：高压气体通过冷凝器，在外部环境的帮助下，释放热量并冷却为液体。
这个过程中，制冷剂的温度下降，但压力保持不变。
3. 膨胀阀：冷却的液体制冷剂经过膨胀阀进入蒸发器。
膨胀阀的作用是将高压液体制冷剂的压力降低，使其变为低压液体，同时也控制制冷剂的流量。
4. 蒸发器：低压液体制冷剂进入蒸发器后，在内部环境中吸热并蒸发。
这个过程中，蒸发器吸收了冰箱内部的热量，使冷藏室或冷冻室的温度降低。
5. 循环过程：上述部分工作循环不断重复。
当制冷剂在蒸发器蒸发后，压缩机将其再次吸入，进入下一个工作循环。
通过这个循环工作流程，电冰箱制冷系统可以将冷冻室或冷藏室内部的热量吸收并释放到外部环境中，从而使室内温度降低，实现制冷效果。
冰箱制冷系统冰箱制冷系统冰箱是我们日常生活中常见的家电之一，其核心部件就是制冷系统。
冰箱的制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
它们相互协作，通过循环作用，将室内的热量转移到外部环境，实现冷藏和冷冻的目的。
首先，我们来了解一下冰箱制冷系统的工作原理。
冰箱制冷系统采用了制冷循环过程，通过改变制冷剂的压力和温度来实现制冷效果。
制冷循环的基本过程是压缩、冷凝、膨胀和蒸发。
制冷循环的第一步是压缩，制冷剂从蒸发器进入压缩机中，由于压缩机的工作，制冷剂的压力和温度都会上升。
随后，制冷剂进入冷凝器，此时外界的空气通过冷凝器，使制冷剂的温度下降并散发热量。
此时的制冷剂为高温高压气体。
接下来，在膨胀阀的作用下，制冷剂经过膨胀过程，压力和温度急剧下降。
这时的制冷剂为低温低压液体，进入蒸发器。
在蒸发器内，制冷剂吸取室内空气的热量，使其降温。
同时，制冷剂蒸发为低温低压蒸汽。
这一过程中，制冷剂从液态转化为气态时吸收了大量的热量，因此室内空气的温度得到了降低。
以上就是冰箱制冷系统的基本工作原理。
但要保证冰箱的制冷效果，制冷系统的设计和选用的制冷剂都是至关重要的。
在制冷系统的设计中，压缩机是核心设备。
压缩机的作用是提供足够的压力将制冷剂推送到冷凝器中，并保持一定的循环速度。
压缩机的选择要考虑制冷剂的种类、制冷量、工作温度等因素。
一般常用的压缩机有往复式压缩机、转子式压缩机等。
此外，冷凝器也是冰箱制冷系统中的重要组成部分，其主要功能是将制冷剂中吸收的热量散发出去。
冷凝器的工作效率与散热面积和制冷剂之间的传热效果密切相关。
我们常见的冷凝器有空气冷凝器和水冷凝器两种。
膨胀阀的作用是调节制冷剂的流量和压力，使制冷剂在蒸发器中起到降温的作用。
膨胀阀的选择要根据制冷系统的需求确定，一般常用的有热力膨胀阀和电子膨胀阀。
最后，蒸发器是制冷过程中吸取热量的关键部件。
蒸发器的设计要求能够与室内空气充分接触，以保证室内空气的降温效果。
项目三
电冰箱制冷系统的组成、作用及种类
【课时安排】：8个课时
【学习目标】：
1、知识目标：了解电冰箱的种类、规格和型号。
2、能力目标：通过理论知识的学习和应用，培养综合运用能力。
3、情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神【知识目标】：
1、电冰箱组成。
2、电冰箱制冷系统的组成、作用及种类。
【教学过程】：
知识点一：电冰箱的基本组成：
一、概述
它主要有箱体、制冷系统、电气控制系统和附件四部分组成。
二、电冰箱组成
1、箱体：电冰箱的躯体部分，且来隔热保温。
箱体内空间分为冷藏和冷冻两部分。
2、制冷系统：利用制冷剂在循环过程中的吸热和放热作用，将箱内的热量转移
至箱外空气中去，使箱内温度降低，达到冷藏、冷冻食物的目的。
3、电气自动控制系统：用于保证制冷系统按照不同的使用要求自动而安全地工
作，将箱内温度控制在一定范围内以达到冷藏冷冻的目的。
4、附件：完善和适应冷藏、冷冻不同要求而设置的。
知识点二：制冷系统的组成
1）压缩机（2）冷凝器（3）干燥过滤器（4）毛细管（5）蒸发器
一、电冰箱制冷系统的制冷原理
冰箱制冷系统工作经历了四个过程：压缩、冷凝、节流和蒸发。
（1）压缩机吸入来自蒸发器中的气态制冷剂，在内部汽缸内进行压缩，形成高温高压的气态制冷剂；把压力提高到与冷凝温度相对应的冷凝压力，经高压阀门从高压排气管送入冷凝器中。
（2）进入冷凝器的高温高压气态制冷剂，沿盘管向大气环境散热，与大气环境交换热量，同时在内部由气态冷凝成液态。
（3）液态制冷剂经干燥过滤器吸收水分、滤除有形赃物，优化制冷环境，防止制冷系统冰堵和脏堵。
（4）液态制冷剂经毛细管节流，控制制冷剂的流量，控制对蒸发器的供液量；
把压力由冷凝压力降至蒸发压力，送至蒸发器内。
（5）进入蒸发器的液态制冷剂，剧烈地汽化转变成气态制冷剂，同时，沿盘管吸收大量的热量，达到制冷目的。
制冷剂循环往复，以至无穷。
二、压缩机
它是制冷系统心脏。
压缩机通过做功把从冰箱蒸发器吸来的低温低压制冷剂蒸汽压缩成为高温高压的制冷剂蒸汽。
为制冷剂蒸汽在冷凝器中冷凝为液态提供条件。
（1）压缩机的作用：将来自蒸发器中的低压制冷剂蒸汽压缩，将压力提高到与冷凝温度相对应的冷凝压力，从而保证制冷剂蒸汽在冷凝器中常压下就能冷凝液化。
即把从蒸发器吸入的低温低压制冷剂蒸汽在压缩机汽缸内压缩，形成高温高压的气态制冷剂，经高压阀门送到冷凝器中，为制冷剂蒸汽在冷凝器中冷凝提供条件。
（2）冰箱压缩机的主要类型：
常用类型有往复活塞式和旋转式两种。
往复活塞式绝大多数是曲轴连杆式，少量是曲柄滑管式，斜盘式和电磁振动式更少。
在无霜冰箱中旋转式压缩机使用较多（如上海上菱牌电冰箱），其优点是：体积小，重量轻，效率高，噪音小等。
A、往复活塞式压缩机：结构简单合理，零件少，工艺比较简单，主要运
动部件受力均匀，磨损、振动和噪声都较小，使用寿命较长，目前被大量地应用在电冰箱上。
B、旋转式压缩机：体积小，重量轻，结构简单，零部件少，耗电低，效
率高。
同时吸气和排气，压力波动性小。
C、压缩机有两部分组成：电动机和压缩机两部分组成。
D、认识压缩机的三个连接管
往复活塞式压缩机有三个连接管：高压排气管、低压回气管和工艺管，高压排气管是较细的一根；其余两根为低压回气管和工艺管，管径较粗，二者相通，可以互换
E、压缩机的三个接线柱：压缩机有三个接线端子，即公共端子C（Ｏ），主绕组端子（运行绕组端子）M(R),启动绕组端子S。
ＣＭ为主绕组，又叫运行绕组，ＣＳ副绕组，又叫启动绕组。
三、冷凝器的种类：
可分为水冷和空气冷却两种方式，冰箱主要采用空气冷却方式，空气冷却又分为自然对流冷却和强制冷却两种方式。
电冰箱常用的冷凝器类型：
①百页窗式：散热效果比内藏光管式的好，但不如钢丝盘管式冷凝器的散热效
果。
②钢丝盘管式：自然冷却散热效果最好。
③内藏光管式：优点是外观漂亮，搬运方便，但换热效果最差
④翅片盘管式冷凝器：常用于冰柜和玻璃门立式电冰箱，换热效果较好。
四、干燥过滤器：
(1)干燥过滤器的作用：吸收水分和滤除制冷系统的有形杂质，防止制冷系统出
现冰堵和脏堵。
大型制冷设备的干燥器和过滤器是分开的，小型制冷设备（如电冰箱）是合在一起的。
（2）干燥剂有5A型分子筛和硅胶。
（3）过滤网网孔有0.4mm的钢丝网，用于氨制冷系统；网孔有0.1mm的铜丝网，用于氟利昂制冷系统。
五、毛细管
（1）毛细管的作用：是节流阀的一种，一是节流，控制制冷剂的流量，让高温高压的制冷剂蒸汽在冷凝器中，充分完全的都变成液态制冷剂；二是减压，把压力由冷凝器压力降为蒸发压力，从而使液态制冷剂在蒸发器中（规定的低压状况下）沸腾汽化吸收大量热量；三是（双温双控电冰箱的毛细管）控制对冷冻冷藏室蒸发器的供液量。
（2）毛细管的位置：毛细管是冰箱上的节流降压装置，位于冰箱的后面下部，接在冷凝器的末端与蒸发器之间。
（3）毛细管的结构：是一根孔径很小，长度较长且多盘管状的紫铜管。
在检修冰箱时，不能随意更换毛细管的孔径和长度。
（4）毛细管的特点：结构简单，无运动部件，不易故障，但毛细管不能自动调节供液量，只使用于热负荷比较稳定的家用电冰箱等小型制冷设备中。
（5）毛细管的节流控制原理：
①毛细管内径相同，管子越长，阻力越大，制冷系统高压越高．
②毛细管管长相同，内径越小，阻力越大，制冷系统高压越高．
③电冰箱上的毛细管是经过多次实测得到的管长管径数据的，不能任意更改。
六、蒸发器
是一种将冰箱内热量传递给制冷剂并使液态制冷剂剧烈汽化的热交换器。
（1）蒸发器的作用：蒸发器是让低压液态制冷剂在内部转变为气态制冷剂的换热器。
把毛细管送来的过冷低压制冷剂液体，经吸收箱内食物物品和空气的热量后沸腾汽化为饱和蒸气，达到制冷的目的。
蒸发器进行的汽化现象是沸腾汽化现象，不是慢慢的蒸发汽化现象。
（2）蒸发器的主要类型：
①铝复合板式：多用于直冷式单门电冰箱和双门电冰箱冷藏室和冷冻室，直接
围成冷藏室和冷冻室，直接吸收箱内热量而制冷。
②管板式：双门直冷式电冰箱多采用这种蒸发器，电冰箱发生内漏故障维修时，
大多数采用管板式蒸发器。
③翅片盘管式蒸发器：多用于间冷式冰箱。
强迫对流。
④单脊翅片式：常用于直冷式电冰箱冷藏室。
⑤层架抽屉（盘管）式蒸发器：常用于格架抽屉式直冷式冰箱的冷冻室。
蒸发器制造要考虑润滑油的回流，尽量做到上进下出，冷藏室和冷冻室哪个在上，毛细管就先进入哪一个。
【布置作业】：1、压缩机的分类有哪些？
2、影响冷凝器散热的因素有哪些?
3、影响蒸发器传热的因素有哪些?
4、毛细管的作用是什么？
5、干燥过滤器的作用是什么？
【课后小结】：本节的几个重点都很重要，在高考中常出各种题，所以一定要注意。
特别是电冰箱的各种组成的作用和分类。
学生对于本节很感兴趣，
尤其是常用电冰箱组成的介绍，让学生观察都很喜欢。
