家用电冰箱制冷系统的几种结构形式

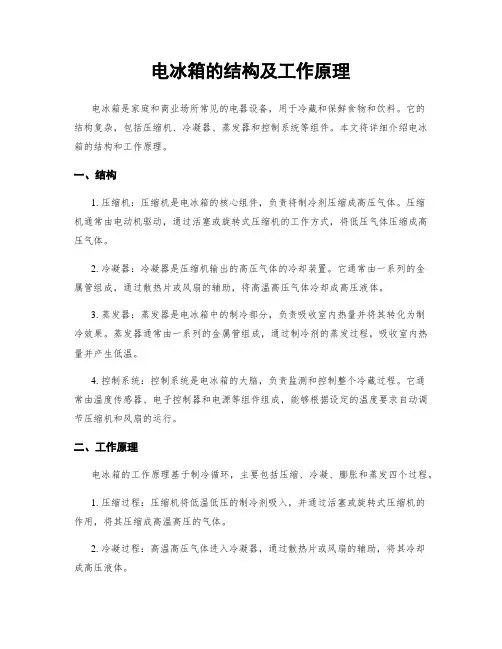

电冰箱的结构及工作原理电冰箱是家庭和商业场所常见的电器设备，用于冷藏和保鲜食物和饮料。

它的结构复杂，包括压缩机、冷凝器、蒸发器和控制系统等组件。

本文将详细介绍电冰箱的结构和工作原理。

一、结构1. 压缩机：压缩机是电冰箱的核心组件，负责将制冷剂压缩成高压气体。

压缩机通常由电动机驱动，通过活塞或旋转式压缩机的工作方式，将低压气体压缩成高压气体。

2. 冷凝器：冷凝器是压缩机输出的高压气体的冷却装置。

它通常由一系列的金属管组成，通过散热片或风扇的辅助，将高温高压气体冷却成高压液体。

3. 蒸发器：蒸发器是电冰箱中的制冷部分，负责吸收室内热量并将其转化为制冷效果。

蒸发器通常由一系列的金属管组成，通过制冷剂的蒸发过程，吸收室内热量并产生低温。

4. 控制系统：控制系统是电冰箱的大脑，负责监测和控制整个冷藏过程。

它通常由温度传感器、电子控制器和电源等组件组成，能够根据设定的温度要求自动调节压缩机和风扇的运行。

二、工作原理电冰箱的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。

1. 压缩过程：压缩机将低温低压的制冷剂吸入，并通过活塞或旋转式压缩机的作用，将其压缩成高温高压的气体。

2. 冷凝过程：高温高压气体进入冷凝器，通过散热片或风扇的辅助，将其冷却成高压液体。

3. 膨胀过程：高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生低温。

4. 蒸发过程：低温低压的制冷剂进入蒸发器，通过金属管与室内空气接触，吸收室内热量并产生冷空气。

控制系统根据设定的温度要求，监测蒸发器的温度，并自动调节压缩机和风扇的运行，以维持恒定的温度。

三、工作原理示意图为了更好地理解电冰箱的工作原理，下面是一个简化的工作原理示意图：[示意图]在这个示意图中，制冷剂从压缩机进入冷凝器，通过冷却和压缩，变成高压液体。

然后，高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生冷空气。

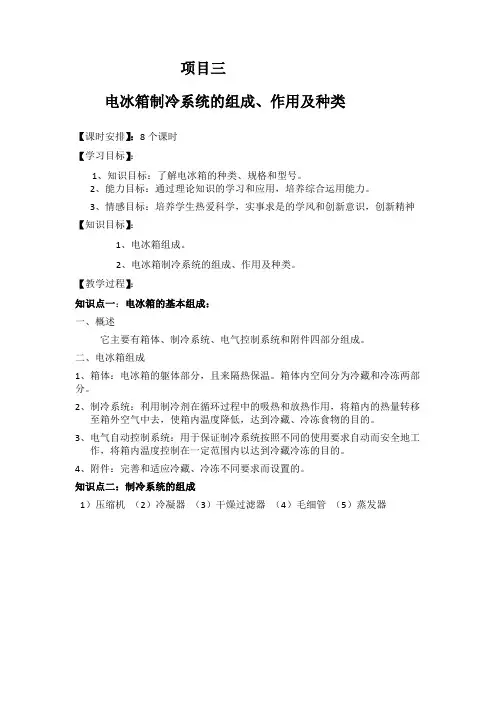

项目三电冰箱制冷系统的组成、作用及种类【课时安排】：8个课时【学习目标】：1、知识目标：了解电冰箱的种类、规格和型号。

2、能力目标：通过理论知识的学习和应用，培养综合运用能力。

3、情感目标：培养学生热爱科学，实事求是的学风和创新意识，创新精神【知识目标】：1、电冰箱组成。

2、电冰箱制冷系统的组成、作用及种类。

【教学过程】：知识点一：电冰箱的基本组成：一、概述它主要有箱体、制冷系统、电气控制系统和附件四部分组成。

二、电冰箱组成1、箱体：电冰箱的躯体部分，且来隔热保温。

箱体内空间分为冷藏和冷冻两部分。

2、制冷系统：利用制冷剂在循环过程中的吸热和放热作用，将箱内的热量转移至箱外空气中去，使箱内温度降低，达到冷藏、冷冻食物的目的。

3、电气自动控制系统：用于保证制冷系统按照不同的使用要求自动而安全地工作，将箱内温度控制在一定范围内以达到冷藏冷冻的目的。

4、附件：完善和适应冷藏、冷冻不同要求而设置的。

知识点二：制冷系统的组成1）压缩机（2）冷凝器（3）干燥过滤器（4）毛细管（5）蒸发器一、电冰箱制冷系统的制冷原理冰箱制冷系统工作经历了四个过程：压缩、冷凝、节流和蒸发。

（1）压缩机吸入来自蒸发器中的气态制冷剂，在内部汽缸内进行压缩，形成高温高压的气态制冷剂；把压力提高到与冷凝温度相对应的冷凝压力，经高压阀门从高压排气管送入冷凝器中。

（2）进入冷凝器的高温高压气态制冷剂，沿盘管向大气环境散热，与大气环境交换热量，同时在内部由气态冷凝成液态。

（3）液态制冷剂经干燥过滤器吸收水分、滤除有形赃物，优化制冷环境，防止制冷系统冰堵和脏堵。

（4）液态制冷剂经毛细管节流，控制制冷剂的流量，控制对蒸发器的供液量；把压力由冷凝压力降至蒸发压力，送至蒸发器内。

（5）进入蒸发器的液态制冷剂，剧烈地汽化转变成气态制冷剂，同时，沿盘管吸收大量的热量，达到制冷目的。

制冷剂循环往复，以至无穷。

二、压缩机它是制冷系统心脏。

压缩机通过做功把从冰箱蒸发器吸来的低温低压制冷剂蒸汽压缩成为高温高压的制冷剂蒸汽。

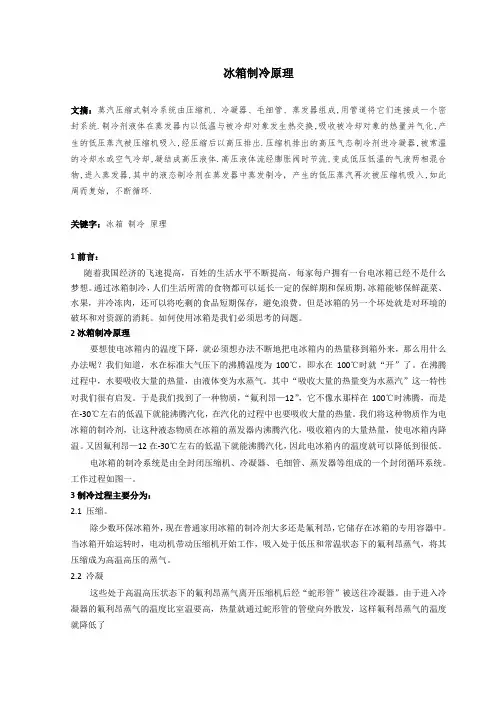

冰箱制冷原理文摘：蒸汽压缩式制冷系统由压缩机、冷凝器、毛细管、蒸发器组成,用管道将它们连接成一个密封系统.制冷剂液体在蒸发器内以低温与被冷却对象发生热交换,吸收被冷却对象的热量并气化,产生的低压蒸汽被压缩机吸入,经压缩后以高压排出.压缩机排出的高压气态制冷剂进冷凝器,被常温的冷却水或空气冷却,凝结成高压液体.高压液体流经膨胀阀时节流,变成低压低温的气液两相混合物,进入蒸发器,其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压蒸汽再次被压缩机吸入,如此周而复始，不断循环.关键字：冰箱制冷原理1前言：随着我国经济的飞速提高，百姓的生活水平不断提高，每家每户拥有一台电冰箱已经不是什么梦想。

通过冰箱制冷，人们生活所需的食物都可以延长一定的保鲜期和保质期，冰箱能够保鲜蔬菜、水果，并冷冻肉，还可以将吃剩的食品短期保存，避免浪费。

但是冰箱的另一个坏处就是对环境的破坏和对资源的消耗。

如何使用冰箱是我们必须思考的问题。

2冰箱制冷原理要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。

在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。

其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。

于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。

我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。

又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低。

电冰箱的制冷系统是由全封闭压缩机、冷凝器、毛细管、蒸发器等组成的一个封闭循环系统。

工作过程如图一。

3制冷过程主要分为：2.1压缩。

除少数环保冰箱外，现在普通家用冰箱的制冷剂大多还是氟利昂，它储存在冰箱的专用容器中。

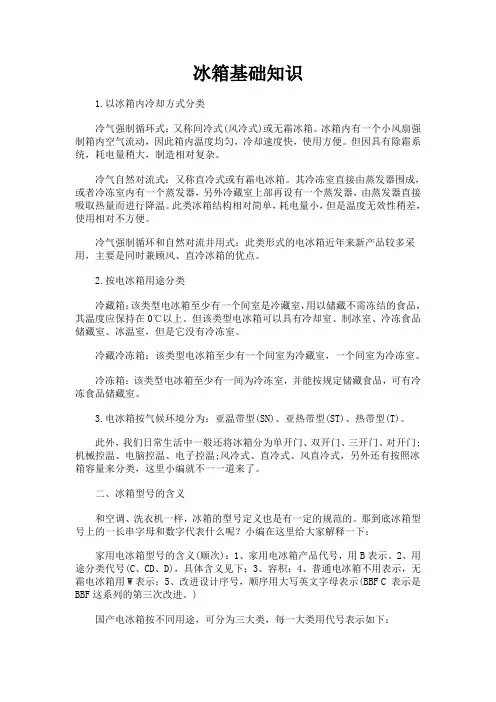

冰箱基础知识1.以冰箱内冷却方式分类冷气强制循环式：又称间冷式(风冷式)或无霜冰箱。

冰箱内有一个小风扇强制箱内空气流动，因此箱内温度均匀，冷却速度快，使用方便。

但因具有除霜系统，耗电量稍大，制造相对复杂。

冷气自然对流式：又称直冷式或有霜电冰箱。

其冷冻室直接由蒸发器围成，或者冷冻室内有一个蒸发器，另外冷藏室上部再设有一个蒸发器，由蒸发器直接吸取热量而进行降温。

此类冰箱结构相对简单，耗电量小，但是温度无效性稍差，使用相对不方便。

冷气强制循环和自然对流并用式：此类形式的电冰箱近年来新产品较多采用，主要是同时兼顾风、直冷冰箱的优点。

2.按电冰箱用途分类冷藏箱：该类型电冰箱至少有一个间室是冷藏室，用以储藏不需冻结的食品，其温度应保持在0℃以上。

但该类型电冰箱可以具有冷却室、制冰室、冷冻食品储藏室、冰温室，但是它没有冷冻室。

冷藏冷冻箱：该类型电冰箱至少有一个间室为冷藏室，一个间室为冷冻室。

冷冻箱：该类型电冰箱至少有一间为冷冻室，并能按规定储藏食品，可有冷冻食品储藏室。

3.电冰箱按气候环境分为：亚温带型(SN)、亚热带型(ST)、热带型(T)。

此外，我们日常生活中一般还将冰箱分为单开门、双开门、三开门、对开门;机械控温、电脑控温、电子控温;风冷式、直冷式、风直冷式，另外还有按照冰箱容量来分类，这里小编就不一一道来了。

二、冰箱型号的含义和空调、洗衣机一样，冰箱的型号定义也是有一定的规范的。

那到底冰箱型号上的一长串字母和数字代表什么呢？小编在这里给大家解释一下：家用电冰箱型号的含义(顺次)：1、家用电冰箱产品代号，用B表示。

2、用途分类代号(C、CD、D)，具体含义见下；3、容积；4、普通电冰箱不用表示，无霜电冰箱用W表示；5、改进设计序号，顺序用大写英文字母表示(BBF C 表示是BBF这系列的第三次改进。

)国产电冰箱按不同用途，可分为三大类，每一大类用代号表示如下：C：表示家用冷藏电冰箱，即单门电冰箱。

CD：表示家用冷藏、冷冻电冰箱，即双门和双门以上的电冰箱。

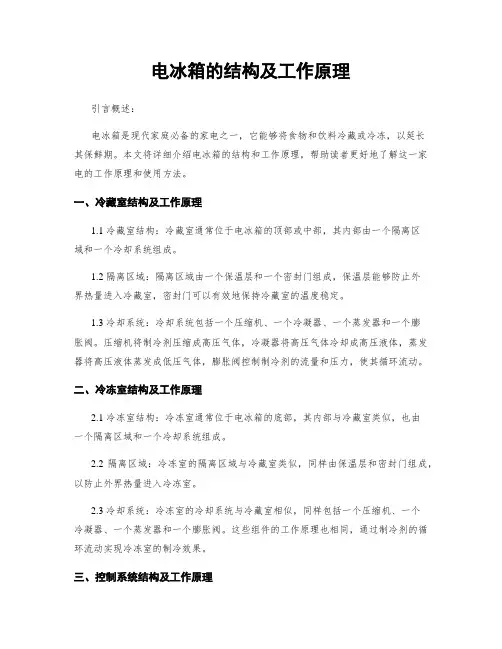

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭必备的家电之一，它能够将食物和饮料冷藏或冷冻，以延长其保鲜期。

本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地了解这一家电的工作原理和使用方法。

一、冷藏室结构及工作原理1.1 冷藏室结构：冷藏室通常位于电冰箱的顶部或中部，其内部由一个隔离区域和一个冷却系统组成。

1.2 隔离区域：隔离区域由一个保温层和一个密封门组成，保温层能够防止外界热量进入冷藏室，密封门可以有效地保持冷藏室的温度稳定。

1.3 冷却系统：冷却系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

压缩机将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器将高压液体蒸发成低压气体，膨胀阀控制制冷剂的流量和压力，使其循环流动。

二、冷冻室结构及工作原理2.1 冷冻室结构：冷冻室通常位于电冰箱的底部，其内部与冷藏室类似，也由一个隔离区域和一个冷却系统组成。

2.2 隔离区域：冷冻室的隔离区域与冷藏室类似，同样由保温层和密封门组成，以防止外界热量进入冷冻室。

2.3 冷却系统：冷冻室的冷却系统与冷藏室相似，同样包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

这些组件的工作原理也相同，通过制冷剂的循环流动实现冷冻室的制冷效果。

三、控制系统结构及工作原理3.1 控制系统结构：电冰箱的控制系统通常位于冷藏室或冷冻室的顶部，由一个控制面板和一组传感器组成。

3.2 控制面板：控制面板上有各种按钮和旋钮，用于设置和调节冷藏室和冷冻室的温度，以及其他功能的控制。

3.3 传感器：传感器用于监测冷藏室和冷冻室的温度，并将温度信息传输给控制面板，以便根据需要调节制冷系统的工作。

四、节能技术及环保措施4.1 节能技术：现代电冰箱通常采用节能技术，如高效压缩机、优化的隔热材料和智能温控系统，以降低能耗并提高制冷效果。

4.2 环保措施：为了保护环境，电冰箱制造商还采取了一系列环保措施，如使用环保制冷剂、回收利用废热和废水，并推动电冰箱的可持续发展。

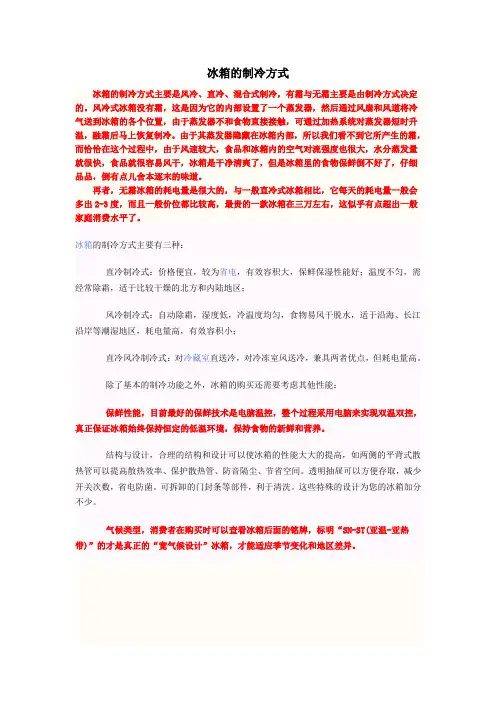

冰箱的制冷方式冰箱的制冷方式主要是风冷、直冷、混合式制冷，有霜与无霜主要是由制冷方式决定的。

风冷式冰箱没有霜，这是因为它的内部设置了一个蒸发器，然后通过风扇和风道将冷气送到冰箱的各个位置，由于蒸发器不和食物直接接触，可通过加热系统对蒸发器短时升温，融霜后马上恢复制冷。

由于其蒸发器隐藏在冰箱内部，所以我们看不到它所产生的霜，而恰恰在这个过程中，由于风速较大，食品和冰箱内的空气对流强度也很大，水分蒸发量就很快，食品就很容易风干，冰箱是干净清爽了，但是冰箱里的食物保鲜倒不好了，仔细品品，倒有点儿舍本逐末的味道。

再者，无霜冰箱的耗电量是很大的，与一般直冷式冰箱相比，它每天的耗电量一般会多出2-3度，而且一般价位都比较高，最贵的一款冰箱在三万左右，这似乎有点超出一般家庭消费水平了。

冰箱的制冷方式主要有三种：直冷制冷式：价格便宜，较为省电，有效容积大，保鲜保湿性能好；温度不匀，需经常除霜，适于比较干燥的北方和内陆地区；风冷制冷式：自动除霜，湿度低，冷温度均匀，食物易风干脱水，适于沿海、长江沿岸等潮湿地区，耗电量高，有效容积小；直冷风冷制冷式：对冷藏室直送冷，对冷冻室风送冷，兼具两者优点，但耗电量高。

除了基本的制冷功能之外，冰箱的购买还需要考虑其他性能：保鲜性能，目前最好的保鲜技术是电脑温控，整个过程采用电脑来实现双温双控，真正保证冰箱始终保持恒定的低温环境，保持食物的新鲜和营养。

结构与设计，合理的结构和设计可以使冰箱的性能大大的提高，如两侧的平背式散热管可以提高散热效率、保护散热管、防音隔尘、节省空间。

透明抽屉可以方便存取，减少开关次数，省电防菌。

可拆卸的门封条等部件，利于清洗。

这些特殊的设计为您的冰箱加分不少。

气候类型，消费者在购买时可以查看冰箱后面的铭牌，标明“SN-ST(亚温-亚热带)”的才是真正的“宽气候设计”冰箱，才能适应季节变化和地区差异。

冰箱选购很多朋友都会为选购冰箱苦恼。

面对卖场上众多品牌和纷繁的型号功能，到底如何选购一台适合自己的冰箱呢？冰箱并不是越大越好，也不是低耗能的就一定好，而是要根据您家庭的需要，选择合适的容量，需要的制冷方式以及其他附加性能，同时要注意售后服务等等。

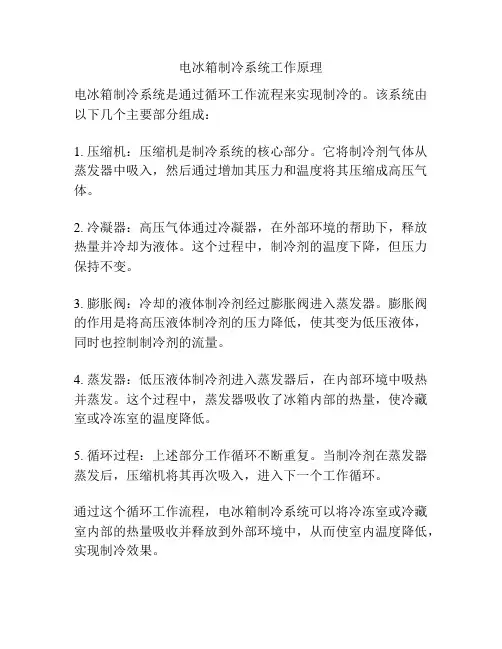

电冰箱制冷系统工作原理
电冰箱制冷系统是通过循环工作流程来实现制冷的。

该系统由以下几个主要部分组成：
1. 压缩机：压缩机是制冷系统的核心部分。

它将制冷剂气体从蒸发器中吸入，然后通过增加其压力和温度将其压缩成高压气体。

2. 冷凝器：高压气体通过冷凝器，在外部环境的帮助下，释放热量并冷却为液体。

这个过程中，制冷剂的温度下降，但压力保持不变。

3. 膨胀阀：冷却的液体制冷剂经过膨胀阀进入蒸发器。

膨胀阀的作用是将高压液体制冷剂的压力降低，使其变为低压液体，同时也控制制冷剂的流量。

4. 蒸发器：低压液体制冷剂进入蒸发器后，在内部环境中吸热并蒸发。

这个过程中，蒸发器吸收了冰箱内部的热量，使冷藏室或冷冻室的温度降低。

5. 循环过程：上述部分工作循环不断重复。

当制冷剂在蒸发器蒸发后，压缩机将其再次吸入，进入下一个工作循环。

通过这个循环工作流程，电冰箱制冷系统可以将冷冻室或冷藏室内部的热量吸收并释放到外部环境中，从而使室内温度降低，实现制冷效果。

电冰箱的结构及工作原理电冰箱是我们日常生活中常见的家用电器，它通过特定的结构和工作原理来实现保鲜、冷藏和冷冻食物的功能。

本文将详细介绍电冰箱的结构及工作原理。

一、结构1.1 冷冻室：冷冻室是电冰箱中最低温的区域，用于冷冻食物。

1.2 冷藏室：冷藏室温度较冷冻室高，用于储存需要低温保存的食物。

1.3 机械部件：电冰箱内部包含压缩机、蒸发器、冷凝器等机械部件，用于循环制冷。

二、工作原理2.1 压缩机：压缩机是电冰箱的心脏，负责将低温低压的制冷剂吸入并压缩成高温高压气体。

2.2 蒸发器：高温高压气体通过蒸发器散热冷却，变成低温低压气体，吸收外界热量。

2.3 冷凝器：冷凝器将低温低压气体重新压缩成高温高压气体，释放热量到外界。

三、制冷循环3.1 制冷剂循环：制冷剂在压缩机、蒸发器和冷凝器之间循环流动，完成制冷循环。

3.2 制冷效果：通过不断循环制冷剂的高温高压和低温低压状态，实现冷冻室和冷藏室的保鲜效果。

3.3 温度控制：电冰箱内部设置温度控制器，可以根据需要调节冷冻室和冷藏室的温度。

四、节能原理4.1 绝热设计：电冰箱外部采用绝热设计，减少热量传导，提高制冷效率。

4.2 高效压缩机：采用高效压缩机，降低能耗，提高节能效果。

4.3 循环利用热量：冷凝器释放的热量可以用于加热水或其他用途，实现能量的循环利用。

五、维护保养5.1 定期清洁：定期清洁冷凝器和蒸发器，保持制冷系统通畅。

5.2 避免过载：避免将过多食物放入电冰箱，以免影响制冷效果。

5.3 定期维修：定期维修电冰箱，保障机械部件的正常运转，延长使用寿命。

总结：电冰箱的结构和工作原理是一个复杂而精密的系统，通过压缩机、蒸发器、冷凝器等机械部件的协同作用，实现食物的保鲜、冷藏和冷冻功能。

定期维护和保养是保障电冰箱正常运转和延长使用寿命的重要措施。
