AutoCAD中将三维图转换为三视图的方法
- 格式:doc
- 大小:25.00 KB
- 文档页数:2
◆由三维实体生成三视图和轴测图简要步骤1、将三维模型以二维线框显示。
2、进入图纸空间可选择打印设备、图纸大小,或不选任何选项,按“确定”后,生成一个浮动视口。
删除该浮动视口。
重新设置四个浮动视口:主视、俯视、左视、西南轴测图。
3、创建实体轮廓线方法见教材P284 4.创建实体轮廓,对四个视口的图形均进行创建实体轮廓的操作自动生成PH-XX和PVX-X八个图层4、调整显示在视口中视图的比例命令:mvsetup↙输入选项 [对齐(A)/创建(C)/缩放视口(S)/选项(O)/标题栏(T)/放弃(U)]: s↙(缩放视口:调整对象在视口中显示的缩放比例因子。
缩放比例因子是边界在图纸空间中的比例和图形对象在视口中显示的比例之间的比率。
)选择所有视口设置视口缩放比例因子为:<统一(U)>:5、将自动生成的前三个PH-XX图层的线型设置成dashed,并修改颜色。
将轴测图的PH-XX图层关闭(一般最后生成轴测图,因此是最后一个PH-XX 图层)。
6、关闭或冻结0层7、绘制中心线、调整线型比例等8、标注尺寸(与二维标注方式相同)◆构建场景的简要步骤注:所有尺寸仅用于方便作图,做作业时不必标注。
一、台阶1、绘制台阶平面图,见图1图12、实体拉伸命令制作台阶,相邻两个台阶的高度为25,如图2图2、3、布尔并集将各台阶合成一个实体,见图3图3二、制作建筑主体1、新建UCS,如图4图42、制作内空的长方体(1)用实体长方体命令制作,尺寸长、宽、高为:800,800,450,见图5。
(2)在此长方体内再作长方体,尺寸:长、宽、高为700、700、450,见图6。
(3)再用布尔差减去中间长方体。
图5图63、制作拱形(1)新建UCS,并作拱形,见图7图7(2)拉伸拱形,长度800,并阵列(二维或三维阵列均可,行数1、列数3,列距250),见图8图8(3)三维镜像,镜像对称面为长方体的对角面,生成垂直的三个拱形,见图9。
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容。

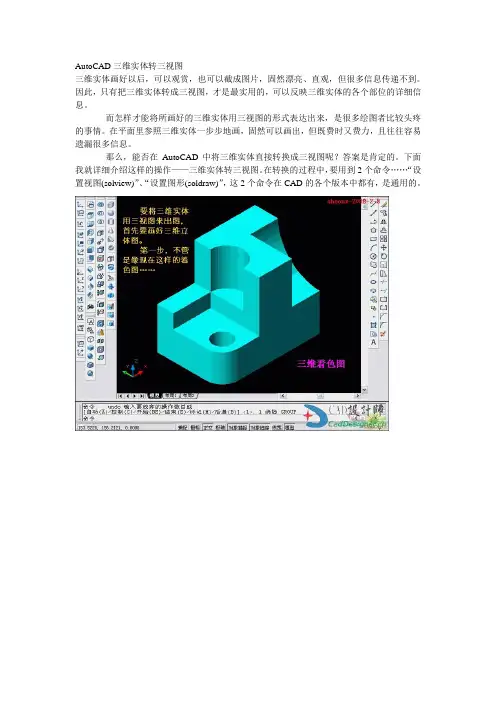

AutoCAD三维实体转三视图
三维实体画好以后,可以观赏,也可以截成图片,固然漂亮、直观,但很多信息传递不到。
因此,只有把三维实体转成三视图,才是最实用的,可以反映三维实体的各个部位的详细信息。
而怎样才能将所画好的三维实体用三视图的形式表达出来,是很多绘图者比较头疼的事情。
在平面里参照三维实体一步步地画,固然可以画出,但既费时又费力,且往往容易遗漏很多信息。
那么,能否在AutoCAD中将三维实体直接转换成三视图呢?答案是肯定的。
下面我就详细介绍这样的操作——三维实体转三视图。
在转换的过程中,要用到2个命令……“设置视图(solview)”、“设置图形(soldraw)”,这2个命令在CAD的各个版本中都有,是通用的。

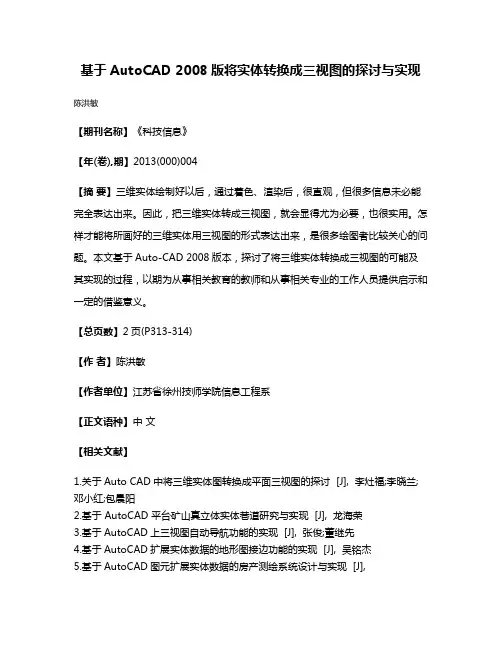

基于AutoCAD 2008版将实体转换成三视图的探讨与实现陈洪敏
【期刊名称】《科技信息》
【年(卷),期】2013(000)004
【摘要】三维实体绘制好以后,通过着色、渲染后,很直观,但很多信息未必能完全表达出来。
因此,把三维实体转成三视图,就会显得尤为必要,也很实用。
怎样才能将所画好的三维实体用三视图的形式表达出来,是很多绘图者比较关心的问题。
本文基于Auto-CAD 2008版本,探讨了将三维实体转换成三视图的可能及其实现的过程,以期为从事相关教育的教师和从事相关专业的工作人员提供启示和一定的借鉴意义。
【总页数】2页(P313-314)
【作者】陈洪敏
【作者单位】江苏省徐州技师学院信息工程系
【正文语种】中文
【相关文献】
1.关于Auto CAD中将三维实体图转换成平面三视图的探讨 [J], 李灶福;李晓兰;邓小红;包晨阳
2.基于 AutoCAD 平台矿山真立体实体巷道研究与实现 [J], 龙海荣
3.基于AutoCAD上三视图自动导航功能的实现 [J], 张俊;董继先
4.基于AutoCAD扩展实体数据的地形图接边功能的实现 [J], 吴铭杰
5.基于AutoCAD图元扩展实体数据的房产测绘系统设计与实现 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。

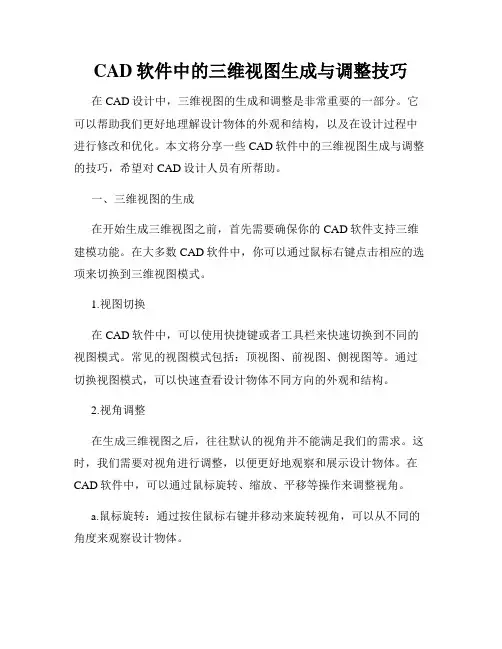

CAD软件中的三维视图生成与调整技巧在CAD设计中,三维视图的生成和调整是非常重要的一部分。
它可以帮助我们更好地理解设计物体的外观和结构,以及在设计过程中进行修改和优化。
本文将分享一些CAD软件中的三维视图生成与调整的技巧,希望对CAD设计人员有所帮助。
一、三维视图的生成在开始生成三维视图之前,首先需要确保你的CAD软件支持三维建模功能。
在大多数CAD软件中,你可以通过鼠标右键点击相应的选项来切换到三维视图模式。
1.视图切换在CAD软件中,可以使用快捷键或者工具栏来快速切换到不同的视图模式。
常见的视图模式包括:顶视图、前视图、侧视图等。
通过切换视图模式,可以快速查看设计物体不同方向的外观和结构。
2.视角调整在生成三维视图之后,往往默认的视角并不能满足我们的需求。
这时,我们需要对视角进行调整,以便更好地观察和展示设计物体。
在CAD软件中,可以通过鼠标旋转、缩放、平移等操作来调整视角。
a.鼠标旋转:通过按住鼠标右键并移动来旋转视角,可以从不同的角度来观察设计物体。
b.鼠标缩放:通过滚动鼠标滚轮可以实现放大和缩小视图的功能。
这可以帮助我们更好地观察设计物体的细节。
c.鼠标平移:通过按住鼠标中键并移动,可以平移整个视图,以便更好地观察设计物体的不同部分。
二、三维视图的调整生成了三维视图之后,我们可能需要对其进行一些调整,以满足我们的需要。
下面列举了一些常见的调整技巧。
1.材质和颜色在CAD软件中,可以为设计物体添加不同的材质和颜色。
通过改变物体的材质,可以使其看起来更加真实和逼真。
通过改变物体的颜色,可以使其更加醒目和易于观察。
2.光影效果在CAD软件中,可以通过添加光源来调整三维视图的光影效果。
可以增加、减少或改变光源的位置和强度,以获得不同的光影效果。
这可以帮助我们更好地观察设计物体的细节和表面质感。
3.透视效果为了增加三维视图的视觉效果和逼真度,我们可以尝试添加透视效果。
在CAD软件中,可以通过调整摄像机的视角、焦距和景深等参数来实现透视效果。
万方数据AutocAD中三维宴体生成三视图的技巧2002年复(R)/2/3/4]<布满>:在该提示下回车执行(布满)AutoCAD创建出新视口,新视口的边界与表示页边距的虚线重合。
④回到模型空间打开布局标签后,用MSPAcE命令从图纸空间切换到模型空间,这是图纸空间与模型空间切换的另一种方法。
⑤创建三维体的轮廓图使用sOLPROF命令自动生成当前视图下实体的轮廓。
CommandtSOLRPOFselectObject:点击对象/Displayhiddenprofilelineon8印aratela”r?<Y>:Y/在单独图层上显示不可见线时,AutocAD自动生成两个块:一个用于可见线,一个用于不可见线。
生成轮廓线时,可见轮廓线的线型为BYLAYER,不可见轮廓线的线型为HIDDEN(线型需提前加载)。
Projectprofllelineontoaplane?<Y>:Y/AutoCAD用二维对象创建轮廓线。
Deletetangentialedges?<Y>:N/即可完成三维实体在某个方向的投影。
要做机械图样——三视图,首先将三维实体复制三个,平移放置于适当的位置,然后旋转成适合投影视图的方向,再进行三维实体投影。
2利用s0LVIEw命令创建多视图通过在布局中创建浮动视口,并在各视口中以不同视点显示实体对象,可以实现在同一张图纸上显示多个视图,即三视图,但用sOLVlEw命令既可以创建多视图,又可以创建多种形式的视图,如正交视图、辅助视图和剖视图等。
用SOLVIEw命令创建多视图后,再执行SOLDRAw命令就可以使隐藏线以虚线显示、使截面显示出剖面线。
①在模型空间创建三维实体如图1所示。
②创建俯视图。
进入布局的图纸空间,AutocAD在默认状态下自动创建一个视口,用ERAsE命令删除。
切换到布局后,AutoCAD自动生成名为VPORTs的图层,vPoRTS层用来放置视口的边界。
选择“绘图”一“实体”一“设置”一“视图”下拉式菜单,开始执行∞LvIEw命令,或者直接输入SOLVIEW命令,AutoCAD提示:输入选项[uCs(u)/正交(O)/辅助(A)/截面(S)]:U/图1三维实体图2俯视图输人选项[命名(N)/世界(w)/?/当前(C)](当前):/输入视图比例‘l>:/指定视图中心:(点击适当的位置确定视口中心)指定视图中心‘指定视口):/指定视图的第一个角点:(在适当的位置点击)指定视图的对角点;(在适当的位置点击)输入视图名:视1/结果如图2所示。

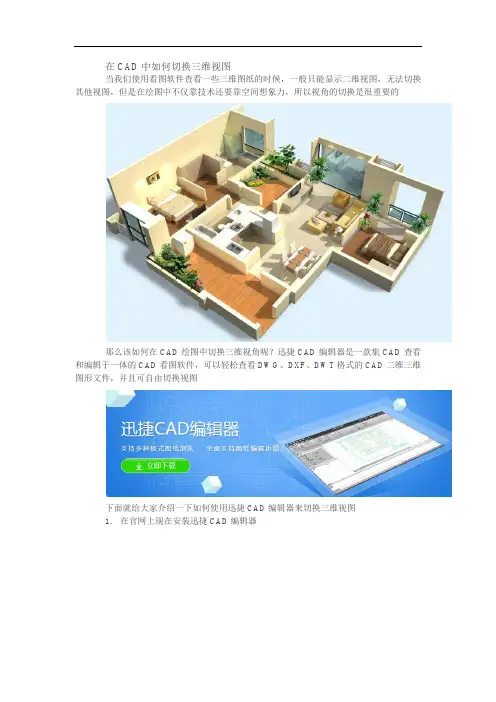

在CAD中如何切换三维视图
当我们使用看图软件查看一些三维图纸的时候,一般只能显示二维视图,无法切换其他视图,但是在绘图中不仅靠技术还要靠空间想象力,所以视角的切换是很重要的
那么该如何在CAD绘图中切换三维视角呢?迅捷CAD编辑器是一款集CAD查看和编辑于一体的CAD看图软件,可以轻松查看DWG、DXF、DWT格式的CAD二维三维图形文件,并且可自由切换视图
下面就给大家介绍一下如何使用迅捷CAD编辑器来切换三维视图
1.在官网上现在安装迅捷CAD编辑器
2.用编辑器打开CAD图纸
3.在“查看器”选项菜单的位置工具中,点击选择“三维导航”,这时就可以通过按住
鼠标左键拖动,自由改变图形视角
4.点击“三维导航”工具右侧的下拉按钮,在弹出的下拉菜单中可以选择显示模式和指定的视图。
选择“初始化视图”可回到初始视图和初始位置。

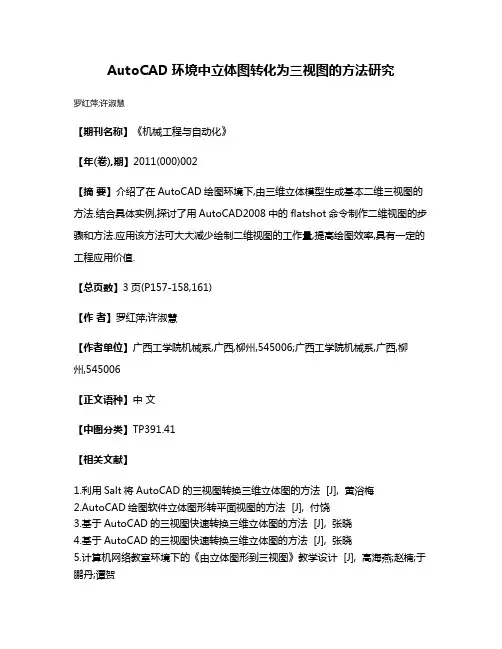

AutoCAD环境中立体图转化为三视图的方法研究
罗红萍;许淑慧
【期刊名称】《机械工程与自动化》
【年(卷),期】2011(000)002
【摘要】介绍了在AutoCAD绘图环境下,由三维立体模型生成基本二维三视图的方法.结合具体实例,探讨了用AutoCAD2008中的flatshot命令制作二维视图的步骤和方法.应用该方法可大大减少绘制二维视图的工作量,提高绘图效率,具有一定的工程应用价值.
【总页数】3页(P157-158,161)
【作者】罗红萍;许淑慧
【作者单位】广西工学院机械系,广西,柳州,545006;广西工学院机械系,广西,柳州,545006
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.利用Salt将AutoCAD的三视图转换三维立体图的方法 [J], 黄浴梅
2.AutoCAD绘图软件立体图形转平面视图的方法 [J], 付饶
3.基于AutoCAD的三视图快速转换三维立体图的方法 [J], 张晓
4.基于AutoCAD的三视图快速转换三维立体图的方法 [J], 张晓
5.计算机网络教室环境下的《由立体图形到三视图》教学设计 [J], 高海燕;赵楠;于鹏丹;谭贺
因版权原因,仅展示原文概要,查看原文内容请购买。
CAD实体生成三视图方法(图文)
1,点击二维线框,关闭UCS(——视图——显示——关闭UCS). 2,
3,插入布局(插入——布局——来自样板——Gb A3——确定),4,
鼠标点击样板图,再全部缩放;
删除缺省视口,关闭图层(除视口层外)——视口层为当前层——删除。
5,
6,建立三视图视口(视图——视口——四个视口),布满;
7,设置投影方向(双击——选择主视,其余视图亦同,删除第四个视图);
选作图比例(视口工具栏必须水平放置,否则看不到);
8,
对其视图,用MVSETUP命令对齐,三个视图都要操作,按提示操作前对象捕捉中要选上端点。
9,对三个视图分别提取轮廓线(实体工具栏最后一个工具,又叫配置文件),所有PH层设为虚线DASHED,PV层线宽为1,冻结当前视口及0层模型所在图层,视口层为当前层(三个视图都要操作),。
10,
11,关闭视口层(解冻0层,转向图纸空间,关闭视口层)。
方法一
1,模型-布局-选中删除
2,绘图-实体-设置-视图
3,输入ucs,w,1,点击试图中心,右键终止命令,左上角拉一个窗口-输入试图-回车
4,输入o-投影左视图-右键终止-左键在右上角拉窗口-输入试图名,回车,同理做出俯视图
5,回车后,输u,输w,输1,拉窗口,将第四个视口坐标变为xy平面坐标(cad2004有此步骤,cad2010不需要,2010中直接切换图形)
6,绘图,实体,设置,图形
7,图层设置中更改标注和隐藏线颜色
8,布局切换到模型中的三视图,若有重叠,在布局里移动其位置使之不重叠,然后将三个投影面通过三维旋转(3R)使全部在俯视图平面,切换视角为俯视。
剪切出立体图,将其坐标切换,在复制到三视图。
Ok
缺点:步骤太多太麻烦
方法二:
立体图下四个视口,分别投影出俯视,前视,左视图,西南轴测图。
分别将其复制于一个新建文档,第四个视口复制前先切换坐标(ucs,v)。
缺点:每个图形仍然是立体图,不方便编注,着色隐藏线等。
要求:把下图中的实体生成零件的主、左视图,并作A-A剖视、主视图做全剖,左视图作局部剖。
生成的视图如图所示:
做图过程如下:
在CAD中,切换到所需布局,点击“视图→视口→新建视口”,得下图聪峦忌柚茫?br>
按下图中的提示初步生成三个视图:
切换到模型窗口,点击“视图→三维视图→主视图”,作图中所示辅助线框:
切换到布局窗口,生成主视图
切换到模型窗口,关闭实体所在的图层,使用“align”命令,如图,把主视图对齐入辅助线框内。
用同样的方法,生成A-A剖视图。
对于左视图,使用的是如下命令:
命令: _solprof
选择对象: 找到 1 个
选择对象:
是否在单独的图层中显示隐藏的轮廓线?[是(Y)/否(N)] <是>:
是否将轮廓线投影到平面?[是(Y)/否(N)] <是>:
是否删除相切的边? [是(Y)/否(N)] <是>:
已选定一个实体。
最后,当把三个视图对齐到辅助线框后,把模型窗口的辅助线框删除,再把布局窗口的在三个视口删除。
返回模型窗口,把生成的三个视图剪切,在布局窗口里粘贴。
如下图:
打开“图层特性管理器”,把不可见轮廓线(视口名称-HID)冻结,把可见轮廓线(视口名称-VIS)的
线形颜色设置成绿色,大小为3.5mm。
最后,再画上中心线,补充细节即可。
AutoCAD教程:平面摄影命令将三维模型转为三视图下面,就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法,我使用CAD2008进行操作的:1、打开CAD,大家看到如下图的界面工具条的放置有点怪,这是为了使绘图的窗口界面最大化,便于大家看的清楚。
最上面的“建模”工具条,到后面还要换成“标准”工具条。
最下面的命令行,就省略了。
先画好三维实体或者打开已经画好的三维实体,可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”),我这里为了讲解的清楚,使用了“概念”。
在三维实体上,我们先要有一个空间概念,即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向,如下图:2、按照刚才的三个视图的定位,以前视图的方向为基准,用“复制”命令,将三维实体往左边复制一个,注意,要打开“正交(也可以按F8)”,复制的这个,在以后转成的三视图里,作为“俯视图”。
3、将刚做好的2个三维实体,还是以前视图的方向为基准,用“复制”命令,往后面的方向,复制2个,可以一起复制。
注意,还是要打开“正交(也可以按F8)”,复制后的这2个,在以后转成的三视图里,将作为“前视图”和“左视图”。
如下图所示:4、大家知道,三视图是二维平面图,二维看到的只有X、Y轴,而面向我们的,则是Z轴。
因此,下面要进行的就是将三维实体在三视图中要看到的面,朝向Z轴。
作为俯视图的实体已经朝向Z轴,就不要动了。
后面2个(前视和左视)要进行转向,将前视方向朝向Z轴。
操作:点击“三维旋转”命令按钮,选中后面2个实体,指定旋转基点,如下图:5、指定了旋转基点以后,在三维旋转的旋转轴上,指定X轴,即沿着X轴方向旋转,在命令行中输入:-90,旋转90度,回车即可。
6、如下图,我们已经看到后面的2个实体的前视方向都已经朝向Z轴了。
下面,再对右后面的实体进行三维旋转,使之左视方向朝向Z轴。
操作:点击“三维旋转”命令按钮,选中右后面的实体,指定旋转基点,如下图:、指定了旋转基点以后,在三维旋转的旋转轴上,指定Y轴,即沿着Y轴方向旋转,在命令行中输入:-90,旋转90度,回车即可。
CAD怎么将三维立体图转换为三视图1,你已画好了立体图(立体图必须是实体的),把立体图调到你想要的那个视图(前视,俯视,左视及三维等轴测都可以)2,点布局1(也就是进去步局),布局的视图保特和模型的视图一样(也就是说模型里是前视,布局里也是前视)3,命令菜单栏点绘图>建模>设置>轮廓(注CAD以前的版本“建模”为“实体”),点了命令后在步局里选中立体图然后连续按4次空格键(在按空格键时你也可以仔细看看命令栏的提示)4,点模型(就是回到模型面板),这个时候立体图就多了一层线条图了,同时图层里面多了两个以PH-BB PV-1BB命名的图层,然后你把这两个图层以外的全部图层锁定(也就是说只打开这两个图层,其它图层全都锁定)5,如果视图是平面视图(比如前视,俯视,左视)的话你就直接“复制ctrl+c”复制整个立体图,然后新建“ctrl+n”一个图形样板,在这个新建的图形样板里“粘贴ctrl+v”6,如果视图是轴测图那么你就要调ucs坐标了,键入命令ucs空格后输v空格视图就变成了平面视图,然后再“复制ctrl+c”到另一个图形样板里“粘贴ctrl+v”7,在新建的图形样板里粘贴后,你会发现粘贴的图那些理论上看不到的线条也存在,你只需选中他删除就行了(因为复制过来的两个图层一个是立体图可见线,另一个是立体图理论上不可见的线条),而后的图形是一个整体,如果想自己编辑的话,只要把这个图炸闪就行8,一次只能一个视图,N个视图的话你就要循环这几个步骤N次,其实都很简单proe三维图如何转化为二维图,用CAD打开我会用CAD,会用PROE画三维图,但从来没有在二者之间相互转化过。
现在三维图已经画好,如何转成二维的?说一下大概步骤就行,谢谢要用到工程图,新建绘图类型,把你的三维模型添加进去,转化成三视图,然后保存副本,格式为dwg 然后用cad打开它就可以了再次求CAD三维图形转化成二维图形的过程具体的步骤说一下!!跪求了!!问题补充:CAD 图形啊实体图形随便一个立体图转化成二维的就是CAD软件自己可以转化的,我忘记怎末转化了。
在AutoCAD中由三维模型得到三视图作者:康保成来源:《科学之友》2009年第02期摘要:Auto CAD有着功能强大的绘图能力,目前已广泛应用于机械、建筑、电子、航天、造船、土木工程、冶金、地质、气象、服装设计及轻工等设计领域。
在Auto CAD绘图环境下,使用SOLPROF命令,可以将三维模型转换为二维视图,通过探讨SOLPROF命令对制作二维视图方法与技巧的一些应用,减少绘制三视图的工作量,扩展Auto CAD的使用范围有着积极的意义。
关键词:Auto CAD;三视图;三维模型;SOLPROF命令中图分类号:TP391.72文献标识码:A文章编号:1000-8136(2009)05-0145-03随着计算机科学与应用技术的发展,计算机图形处理能力大大提高。
Auto CAD 是最早在微型计算机上普及计算机绘图的CAD软件之一。
近20年来,版本不断更新,功能日益增强,日趋完善,使用方便,深受广大工程技术人员的喜爱。
目前,在计算机上直接进行二维制图已很普遍,但如何将三维模型转变为二维视图,有待我们深入探讨。
1 实例说明由三维模型转变为二维视图的方法(1)作出三维模型并将UCS设立在立体的左下角(0,0,0),见图1。
(2)由模型空间转换为布局。
(3)将当前视口转换为俯视图,见图2。
(4)点击设置轮廓(SOLPROF)命令,再选中立体,右键,之后,回车3次,此时,生成俯视图。
命令执行情况如下。
命令:solprof选择对象:找到1个是否在单独的图层中显示隐藏的轮廓线?[是(Y)/否(N)] :Y是否将轮廓线投影到平面?[是(Y)/否(N)] :Y是否删除相切的边? [是(Y)/否(N)] :Y(5)将当前视口转换为主视图见图3。
(6)点击设置轮廓(SOLPROF)命令,生成主视图。
命令: solprof选择对象: 找到1个是否在单独的图层中显示隐藏的轮廓线?[是(Y)/否(N)] : Y是否将轮廓线投影到平面?[是(Y)/否(N)] : Y是否删除相切的边? [是(Y)/否(N)] : Y已选定一个实体。
AutoCAD中三维图转换为三视图的方法
1.点击布局1进入图纸空间.
2.删除原图形,设置页面,选择图纸大小
及比例。
3.建立新图层,用于插入图框及标题栏.
4.再建立一新图层,用于创建视口.
5.MV→4,建立4个视口,大小为图纸大小.
6.调整每个视口的视图方向,主、俯、左视
图等。
并可将不用的视图删除。
(图纸空
间操作----PS)
7.用SOLVIEW→S创建剖视图。
(图纸空间
操作----PS)
8.用SOLDRAW显示剖面图,并用修改命令
修改剖面类型及比例。
(模型空间操作
---MS)
9.用solprof命令提取图的外轮廓线。
10.用mvsetup→S缩放视口大小(1图纸=X
模型空间)X>1 或用Zoom 调整视
口大小。
11.用mvsetup→A对齐每个视口。
12.用MV→L锁定视口,使视图不能随ZOOM
及PAN命令移动位置和改变大小。
13.建立一新图,在该层上添加中心线,注
意线形比例。
(图纸空间操作)
14.建立一新图屋标注尺寸。
(图纸空间操
作)。
