专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。
2.物体的三视图特指主视图、俯视图、左视图。
（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。
（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。
（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。
物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。
3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。
【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积专题知识回顾专题典型题考法及解析为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A．B．C．D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B．C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

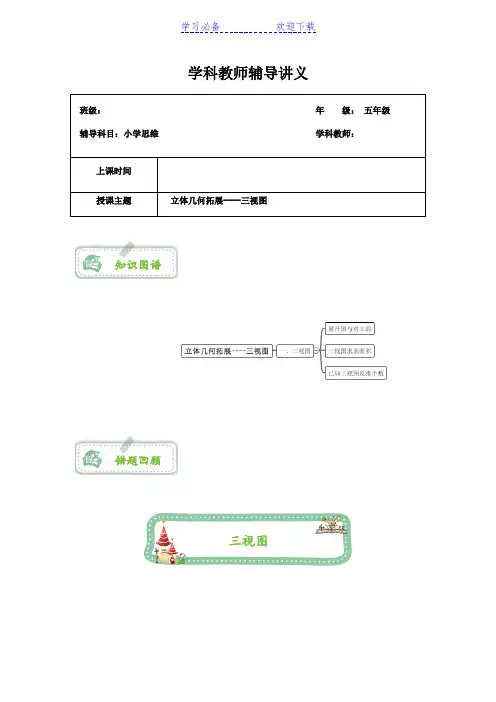

学科教师辅导讲义知识图谱错题回顾三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积． 二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高． 四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．知识精讲三点剖析题模一：展开图与对立面例1.1.1一个正方体的六个面上分别写着A，B，C，D，E，F六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】B与D相对，E与A相对，C与F相对【解析】由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B出现了2次，那么由第一种摆放可知，B不与A相对，也不与F相对；由第二种摆放可知，B不与C相对，也不与E相对．那么在所有的字母中，B只能与D相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E出现了2次，那么由第二种摆放可知，E不与B相对，也不与C相对；由第三种摆放可知，E不与D相对，也不与F相对．那么在所有的字母中，E只能与A相对．正方体有三个对面，因B与D相对，E与A相对，那么第三组对面上一定是C与F相对．例1.1.2图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A、B、C的对面分别标的是哪个字母？AB C题模精选【答案】A的对面标有D，B的对面标有F，C的对面标有E【解析】由已知条件，标有C，D的两个面不能相对，那么或A的对面标有D，或B的对面标有D．如果标有D，A的两个面相对，那么“标有C，D的两个面不能相对”，“标有E，A的两个面也不能相对”这两个条件都可以满足．注意到当D在朝右的面，E在朝上的面时，F在朝前的面上，那么只能是标有E，C的两个面相对，而标有F，B的两个面相对．经检验，这种情况满足题目要求．如果标有D，B的两个面相对，那么由于标有E，A的两个面也不能相对，于是标有A的对面就是标有F的面，而标有C的对面就是标有E的面．此时D在朝后的面上，E在朝左的面上，F在朝下的面上．我们把六面体旋转，把D转到朝右的面，并把E转到朝上的面，此时朝前的面上标的是A，而朝后的面上标的是F，与题意不符．综上所述，满足题意的答案只有一个：A的对面标有D，B的对面标有F，C的对面标有E．例1.1.3如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF六个字母．其中A与D相对，B与E相对，C与F相对．现在将木块标有字母A的那个面朝上，标有字母D的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】字母A【解析】发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变．所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A．例1.1.4如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】 对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】 见解析【解析】 截线在展开图中如图所示：图3 1 A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2D图1 1 A B C 2D图21 A B C 2D1与C 相对， C 面上写的是41 AB C 2D 3 12例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________．A ． 3B ． 4C ． 5D ． 6【答案】B【解析】 根据实线还原，体积为4． 题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（ ）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】 从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200【解析】 从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】37；三视图如下图所示；102正视图俯视图左视图【解析】将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()+++⨯=17151632102⎡⎤⎣⎦．例1.2.5图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】按一定的顺序，从不同的角度来看这个立体图形的表面的面积．题模三：已知三视图反推个数例1.3.1这个图形最少是由（）个正方体整齐堆放而成的．A ． 12B ． 13C ． 14D ． 15【答案】B【解析】 从上面看下去，最少需要：122412113++++++=．例1.3.2 此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】 6【解析】 根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3 一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．从正面看从左面看1 4 12 2 12【答案】 23【解析】 按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4 有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？【答案】 16，13【解析】 43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5 地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】 10个；42平方厘米【解析】 采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，图1图2图3就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．从左边看从前面看不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个． 接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．随练1.1 将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（ ）．随堂练习A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图形是__________．序号）【答案】 ②【解析】 从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】 第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】 利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．① ② ③ ④随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．【答案】 90【解析】 根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()21415162190++⨯⨯=．随练 1.8 用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】 46平方厘米【解析】 如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图6从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米． 所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9 把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】 9；7【解析】 由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．图1图2自我总结课后作业作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3 下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】 20【解析】 此立体图形，示意图如上：共20条棱．作业4 用若干个棱长为1cm 的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm ．【答案】 60【解析】 根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是22⨯=．60160cm作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76正视图俯视图左视图【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．学习必备欢迎下载【答案】9【解析】俯视图确定基座，分析每块上的高度．。
高考有方法——三视图解题超级策略一、三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图．注意正视图、侧视图和俯视图的观察方向，注意看到的部分用实线表示，不能看到的部分用虚线表示．(2)由几何体的部分视图画出剩余的部分视图．先根据已知的一部分三视图，还原、推测直观图的可能形式，然后再找其剩下部分三视图的可能形式．当然作为选择题，也可将选项逐项代入，再看看给出的部分三视图是否符合．(3)由几何体的三视图还原几何体的形状．要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为实物图．二、还原三视图的常用方法1、方体升点法；2、方体去点法（方体切割法）；3、三线交汇得顶点法方法一方体升点法例1：(2015·北京)某四棱锥的三视图如图所示，该四棱锥最长棱的棱长为()A．1 B. 2 C. 3 D．2答案 C解析根据三视图，可知该几何体的直观图为如图所示的四棱锥V－ABCD，其中VB⊥平面ABCD，且底面ABCD是边长为1的正方形，VB＝1.所以四棱锥中最长棱为VD.连接BD，易知BD＝2，在Rt△VBD 中，VD＝VB2＋BD2＝ 3.跟踪训练1.如图所示为三棱锥的三视图，求三棱锥的表面积或体积.跟踪训练2.如图所示为三棱锥的三视图，求三棱锥的表面积或体积.跟踪训练3.如图所示为三棱锥的三视图，求三棱锥的表面积或体积.方法二方体去点法例2：如图所示为三棱锥的三视图，主视图、俯视图是直角边长为2 的等腰直角三角形，求三棱锥的表面积或体积.跟踪训练4.如图所示为三棱锥的三视图，主视图、侧视图是直角边长为4，宽为3 的直角三角形，求三棱锥的表面积或体积.跟踪训练5.如图所示为三棱锥的三视图，三视图是直角边长为4 等腰直角三角形，虚线为中线，求三棱锥的表面积或体积.方法三三线交汇得顶点法例3：如图，网格纸上小正方形的边长为4，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度是（）A．B．6 C．D．4正确答案是B．解：由三视图可知，原几何体的长、宽、高均为4，所以我们可用一个正方体作为载体对三视图进行还原．先画出一个正方体，如图（1）：第一步，根据正视图，在正方体中画出正视图上的四个顶点的原象所在的线段，这里我们用红线表示．如图（2），即正视图的四个顶点必定是由图中红线上的点投影而成的．第二步，侧视图有三个顶点，画出它们的原象所在的线段，用蓝线表示，如图（3）．第三步，俯视图有三个顶点，画出它们的原象所在的线段，用绿线表示，如图（4）．最后一步，三种颜色线的公共点（只有两种颜色线的交点不行）即为原几何体的顶点，连接各顶点即为原几何体，如图（5）．至此，易知哪条棱是最长棱，求出即可跟踪训练6.首先在正方体框架中描出主视图，并将轮廓的边界点平行延长，如图．类似地，将俯视图和侧视图也如法炮制．这样就可以找到三个方向的交叉点．由这些交叉点，不难得到直观图．练习1、练习2、练习1答案：练习2答案：跟踪训练7.如图所示为四棱锥的三视图，主视图是直角边长为4 等腰直角三角形，侧视图是边长为4 的正方形，求四棱锥的表面积或体积.跟踪训练8. 如图所示为四棱锥的三视图，主视图是边长为4 的正方形，侧视图是直角边长为4 等腰直角三角形，求四棱锥的表面积或体积.跟踪训练9.如图所示为四棱锥的三视图，主视图是长为4，高为5 的长方形，侧视图的长为3 的长方形，俯视图为直角三角形，求四棱锥的表面积或体积.三视图练习1、若某几何体的三视图如图所示，则此几何体的表面积是_____________.40+2、某几何体的三视图如图所示，则该几何体的体积为_____________.3、如图，网格纸上小正方形的边长为1，粗实线及粗虚线画出的是某多面体的三视图，则该多面体外接球的表面积为（ ）DA 、8πB 、252π C 、12π D 、414π4、如图是一个四面体的三视图，这三个视图均是腰长为2的等腰直角三角形，正视图和俯视图中的虚线是三角形的中线，则四面体的体积为（ ）A侧视图俯视图正视图2A 、2B、4 C 、83D 、2 5、一个正方体被一个平面截去一部分后，剩余部分的三视图如右图，则截去部分体积与剩余部分体积的比值为（ ）D （A ）81 （B ）71 （C）61 （D ）516、如图，网格纸上正方形小格的边长为1（表示1cm ）,图中粗线画出的是某零件的三视图，该零件由一个底面半径为3cm ，高为6cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为（ ）C A. 1727 B. 59C. 1027D. 137、一个四面体的顶点在空间直角坐标系O xyz 中的坐标分别是(1,0,1),(1,1,0),(0,1,1),(0,0,0)，画该四面体三视图中的正视图时，以zOx 平面为投影面，则得到正视图可以为（ ）A(A) (B) (C)(D)8、如图，网格纸上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几何体的体积为（B ）1()A 6 ()B 9 ()C 12 ()D 189、在一个几何体的三视图中，正视图和俯视图如左图所示，则相应的侧视图可以为（ ）D10、某几何体的三视图如图所示，则该几何体的体积为_____________.11_____________.20或1612、若某几何体的三视图如图所示，则这个几何体中最长的棱长等于13、某几何体的三视图如图所示，则该几何体的体积为_____________.8314、某几何体的三视图如图所示，则该几何体的体积为_____________.15、圆柱被一个平面截去一部分后与半球（半径为r ）组成一个几何体，该几何体的三视图中的正视图和俯视图如图所示，若该几何体的表面积为1620π+，则r =( B ) （A ）1 （B ）2 （C ）4 （D ）816、如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为( C )A. B. C .6 D .417.某几何体的三视图如图所示，则该几何体的体积为( A ) A ．168π+ B ．88π+ C ．1616π+ D ．816π+323。
高中数学 | 三视图还原——七字真言闯天下 解决三视图问题，尤其是一些比较复杂的三视图还原问题，需要极强的空间想象能力．这给好多同学（包括一些空间想象能力挺强的同学）造成了一定的压力，如果在高考中碰到一个稍有些不常规的三视图，绝对会给在高考中以数学成绩为倚傍的同学设置了一道拦路虎，要是稍微一心慌，那我们与这一道分题就失之交臂了，也会给后面的答题造成心理影响．比如2014年全国1卷第12题，当时就将相当大一部分同学斩于马下．今天小编就带领大家为曾经在类似这样的三视图还原问题上折戟沉沙的同学报仇雪恨．我们的口号是“七字真言扫天下，不破胡虏誓不归．”就从这道高考题入手吧．2014年高考全国 I 卷理科第12题（选择压轴题）：如图，网格纸上小正方形的边长为 ，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度是（ ）A ．26B ．6C ．24D ．4正确答案是 B ．解由三视图可知，原几何体的长、宽、高均为 ，所以我们可用一个正方体作为载体对三视图进行还原．先画出一个正方体，如图（1）：第一步，根据正视图，在正方体中画出正视图上的四个顶点的原象所在的线段，这里我们用红线表示．如图（2），即正视图的四个顶点必定是由图中红线上的点投影而成的．第二步，左视图有三个顶点，画出它们的原象所在的线段，用蓝线表示，如图（3）．第三步，俯视图有三个顶点，画出它们的原象所在的线段，用绿线表示，如图（4）．最后一步，三种颜色线的公共点（只有两种颜色线的交点不行）即为原几何体的顶点，连接各顶点即为原几何体，如图（5）．至此，易知哪条棱是最长棱，求出即可．大家是不是体会到了用这种方法还原三视图的妙处呢？这种方法的核心其实就是七个字：“三线交汇得顶点”．这样是不是比我们以前那种天马行空的遐想接地气一些呢？由此，我们在三视图还原上就可以七字真言扫天下了．注一此方法更适用于解决三棱锥的问题，画直观图后需要验证一下是否符合．注二参考文章：下面给出一道练习．如图，网格纸上的小正方形的边长为，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为______．答案是．提示如图．。
专题五立体几何第一讲空间几何体的三视图、表面积与体积考点一空间几何体的三视图与直观图1．三视图的排列规则俯视图放在正（主)视图的下面,长度与正（主）视图的长度一样，侧（左）视图放在正(主）视图的右面，高度与正（主）视图的高度一样，宽度与俯视图的宽度一样．即“长对正、高平齐、宽相等”．2．原图形面积S与其直观图面积S′之间的关系S′＝错误!S。
[对点训练]1．(2018·全国卷Ⅲ)中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头,凹进部分叫卯眼,图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是(）［解析］两个木构件咬合成长方体时，小长方体（榫头)完全嵌入带卯眼的木构件，易知俯视图可以为A.故选A。
[答案］A2．（2018·河北衡水中学调研）正方体ABCD－A1B1C1D1中,E 为棱BB1的中点(如图),用过点A，E，C1的平面截去该正方体的上半部分，则剩余几何体的左视图为（）[解析］过点A，E，C1的截面为AEC1F，如图，则剩余几何体的左视图为选项C中的图形．故选C。
［答案］C3．（2018·江西南昌二中模拟）一个几何体的三视图如图所示，在该几何体的各个面中,面积最小的面的面积为()A．8 B．4 C．4错误!D．4错误![解析］由三视图可知该几何体的直观图如图所示，由三视图特征可知，P A⊥平面ABC，DB⊥平面ABC，AB⊥AC，P A＝AB ＝AC＝4，DB＝2，则易得S△P AC＝S△ABC＝8，S△CPD＝12，S梯形ABDP ＝12，S△BCD＝错误!×4错误!×2＝4错误!，故选D。
［答案]D4．如图所示，一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积为________．[解析]直观图的面积S′＝错误!×（1＋1＋错误!)×错误!＝错误!.故原平面图形的面积S＝错误!＝2＋错误!.[答案]2＋错误![快速审题］（1)看到三视图，想到常见几何体的三视图，进而还原空间几何体．(2）看到平面图形直观图的面积计算，想到斜二侧画法,想到原图形与直观图的面积比为错误!.由三视图还原到直观图的3步骤(1）根据俯视图确定几何体的底面．(2）根据正(主)视图或侧(左)视图确定几何体的侧棱与侧面的特征,调整实线和虚线所对应的棱、面的位置．（3）确定几何体的直观图形状．考点二空间几何体的表面积与体积1．柱体、锥体、台体的侧面积公式（1)S柱侧＝ch(c为底面周长，h为高）；(2)S锥侧＝错误!ch′(c为底面周长,h′为斜高)；(3）S台侧＝错误!（c＋c′）h′（c′,c分别为上下底面的周长，h′为斜高)．2．柱体、锥体、台体的体积公式(1)V柱体＝Sh(S为底面面积，h为高）；(2)V锥体＝错误!Sh（S为底面面积，h为高）；(3)V台＝错误!(S＋错误!＋S′）h(不要求记忆）．3．球的表面积和体积公式S表＝4πR2(R为球的半径）,V球＝43πR3(R为球的半径）．[对点训练]1．(2018·浙江卷）某几何体的三视图如图所示(单位:cm）,则该几何体的体积(单位:cm3）是（）A．2 B．4 C．6 D．8［解析]由三视图可知该几何体是直四棱柱，其中底面是直角梯形，直角梯形上，下底边的长分别为1 cm，2 cm，高为2 cm,直四棱柱的高为2 cm.故直四棱柱的体积V＝1＋22×2×2＝6 cm3.[答案]C2．（2018·哈尔滨师范大学附中、东北师范大学附中联考）某几何体的三视图如图所示，其中正视图是半径为1的半圆，则该几何体的表面积是（)A.错误!＋2B.错误!＋2C.错误!＋3 D。
§3三视图1.三视图的特点:主、俯视图①;主、左视图②;俯、左视图③,前后对应.2.在绘制三视图时,应注意:若相邻两物体的表面相交,表面的交线是它们的分界线,在三视图中,分界线和可见轮廓线都用④画出,不可见轮廓线,用⑤画出.一、解决有关三视图的问题1.(2014福建,2,★☆☆)某空间几何体的正视图是三角形,则该几何体不可能是( )A.圆柱B.圆锥C.四面体D.三棱柱思路点拨逐个分析各选项.圆柱的任何视图都不可能为三角形.2.(2014江西,5,★☆☆)一几何体的直观图如图,下列给出的四个俯视图中正确的是( )思路点拨认清直观图是解题关键.3.(2014广东汕头期末,★☆☆)下列几何体各自的三视图中,有且仅有两个视图相同的是( )A.①②B.①③C.①④D.②④思路点拨正确画出三视图是解题的关键.4.(2013四川理,3,★☆☆)一个几何体的三视图如图所示,则该几何体的直观图可以是( )思路点拨综合三个视图,先看轮廓线,再考虑细节.5.(2013湖南理,7,★★☆)已知棱长为1的正方体的俯视图是一个面积为1的正方形,则该正方体的主视图的面积不可能等于( )A.1B.√2C.√2-12D.√2+12思路点拨俯视图是正方形,而主视图的视角不固定,从不同角度观察正方体,主视图也不同.6.(2012辽宁理改编,13,★★☆)一个几何体的三视图如图所示,试画出该几何体的直观图.思路点拨整个长方体,挖去一个圆柱.二、空间几何体的直观图与三视图的关系7.(2014浙江改编,3,★☆☆)某几何体的三视图如图所示,则此几何体为( )A.长方体与三棱锥的组合体B.正方体与三棱柱的组合体C.长方体与三棱柱的组合体D.正方体与三棱锥的组合体思路点拨先画出直观图的草图,再加以判断.8.(2014山东高密统测,★★☆)如图所示,甲、乙、丙是三个几何体的三视图,则下列甲、乙、丙对应的标号正确的是( )①长方体②圆锥③三棱锥④圆柱A.④③②B.②①③C.①②③D.③②④思路点拨仔细考量各个视图.以某一个视图为基准,其他两个视图辅助,画出直观图草图.9.(2014河北沧州阶段考试,★★☆)根据如图所示的三视图,想象对应的几何体,并画出草图(尺寸不作严格要求).思路点拨从视图可看出上部为正六棱锥,下部为正六棱柱.一、选择题1.下列说法正确的是( )A.任何几何体的三视图都与其摆放的位置有关B.任何几何体的三视图都与其摆放的位置无关C.有的几何体的三视图与其摆放的位置无关D.正方体的三视图一定是三个全等的正方形2.如果一个空间几何体的主视图与左视图均为全等的等边三角形,俯视图为一个圆及其圆心,那么这个几何体为( )A.棱锥B.棱柱C.圆锥D.圆柱3.如图,空心圆柱体的主视图是( )4.将正三棱柱截去三个角(如图①所示,A,B,C分别是△GHI三边的中点)得到如图②所示的几何体,则该几何体按图②所示方向的左视图为( )5.四个正方体按如图所示的方式放置,其中阴影部分为我们观察的正面,则该组合体的三视图是( )6.如图所示的正方体ABCD-A1B1C1D1是一个用铁丝围成的模型框架,E、F分别是A1D1、CC1的中点,G为正方形ABCD的中心,用铁丝将AE、EF、FG、GA连接起来得到一组合体框架,则该组合体的主视图、左视图和俯视图分别是( )A.①④②B.①②④C.①④③D.②④③7.若某几何体的三视图如图所示,则这个几何体的直观图可能是( )二、填空题8.对几何体的三视图,下列说法正确的是.①主视图反映物体的长和宽;②俯视图反映物体的长和高;③左视图反映物体的高和宽;④主视图反映物体的高和宽.三、解答题9.一个几何体的三视图及其尺寸如图所示(单位:cm),请问该几何体是什么?写出该几何体的母线长,底面半径,高的大小.10.根据如图所示的三视图画出相应空间图形的直观图(尺寸自定).11.一个几何体是由若干个相同的小正方体组成的,其主视图和左视图如图所示,则组成这个几何体的小正方体的个数最多是多少?一、选择题1.(2015山东聊城测试,★☆☆)如图(1)、(2)、(3)、(4)为四个几何体的三视图,根据三视图可以判断这四个几何体分别为( )A.三棱台、三棱柱、圆锥、圆台B.三棱台、三棱锥、圆锥、圆台C.三棱柱、正四棱锥、圆锥、圆台D.三棱柱、三棱台、圆锥、圆台2.(2015河南内黄月考,★☆☆)如下图,三棱柱的侧棱长和底面边长均为2,且侧棱AA1⊥底面A1B1C1,正视图是边长为2的正方形,俯视图为一个等边三角形,则该三棱柱的侧视图的面积为( )A.√3B.2√3C.4D.4√33.(2014湖北黄石模拟,★★☆)如图,水平放置的三棱柱的侧棱长为2,底面是边长为2的等边三角形,侧棱AA1⊥平面A1B1C1,且其主视图是边长为2的正方形,则该三棱柱左视图的面积为( )A.4B.2√C.2√3D.2√24.(2014安徽宿州检测,★★☆)如图所示的直三棱柱的主视图的面积为2a2,则左视图的面积为( )A.2a2B.a2a2C.√3a2D.√345.(2013北京西城一模改编,★☆☆)如图为某几何体的三视图,则此几何体为( )A.球与三棱柱的组合体B.半球与圆柱的组合体C.半球与圆锥的组合体D.半球与三棱柱的组合体二、填空题6.(2014山西太原模拟,★★★)已知正三棱锥V-ABC的主视图、俯视图如图所示,其中VA=4,AC=2√3,则该三棱锥的左视图的面积为.知识清单①长对正②高平齐③宽相等④实线⑤虚线链接高考1.A 由三视图知识可知,圆柱的正视图是矩形,不可能为三角形.故选A.2.B 由几何体的直观图知,该几何体最上面的棱横放且在中间的位置上,因此它的俯视图应排除A、C、D,经验证B符合题意,故选B.3.D 正方体的三个视图都是正方形,不合题意;圆锥的主视图和左视图都是等腰三角形,俯视图是圆(含圆心),符合题意;三棱台的主视图、左视图和俯视图各不相同,不合题意;正四棱锥的主视图和左视图都是三角形,俯视图是正方形(含两条对角线),符合题意,所以②④符合题意.故选D.4.D 由俯视图易知,只有选项D符合题意.故选D.5.C 若该正方体的放置方式如图所示,当主视图的方向与正方体的任一侧面垂直时,主视图的面积最小,其值为1,当主视图的方向与正方体的对角面BDD1B1或ACC1A1垂直时,主视图的面积最大,其值为√2,因为主视图的方向不同,所以主视图的面积S∈[1,√2].故选C.6.解析如图所示:该几何体是长为4,宽为3,高为1的长方体内部挖去一个底面半径为1,高为1的圆柱.7.C 画直观图如图,可见几何体是长方体与三棱柱的组合体.8.A 甲中俯视图是圆,则该几何体是旋转体,又其主视图和左视图均是矩形,则甲是圆柱;乙中俯视图是三角形,则该几何体是多面体,又其主视图和左视图均是三角形,则该多面体的各个面都是三角形,因此,乙是三棱锥;丙中俯视图是圆(含圆心),则该几何体是旋转体,又其主视图和左视图均是三角形,故丙是圆锥.9.解析由主视图和俯视图可知该几何体的下半部分为柱体,上半部分为锥体,因为俯视图为一个正六边形,所以该几何体是由一个正六棱锥和一个正六棱柱组合而成的.它的实物草图如图所示.基础过关一、选择题1.C 球的三视图与其摆放位置无关.2.C 棱锥、棱柱的俯视图不是圆,圆柱的主视图和左视图都是矩形,故选C.3.C 根据三视图的画法可知选C.4.A 左视图一定为直角梯形.5.B 由三视图的定义,可得其对应三视图应为选项B中的相应图形,故选B.6.A 主视图是从前向后观察,易知为①,左视图是从左向右观察,应为④,俯视图为②.7.D A、B的主视图不符合要求,C的俯视图不符合要求.二、填空题8.答案③解析根据三视图定义,主视图反映的是物体的长和高,左视图反映的是物体的宽和高,俯视图反映的是物体的长和宽.三、解答题9.解析主视图与左视图相同,说明它是均匀的对称体,又俯视图为圆(含圆心),根据学过的知识可知该几何体是圆锥.从主视图可知圆锥的底面直径为6 cm,母线长是5 cm,所以该几何体的底面半径为3 cm,母线长为5 cm,高为4 cm.10.解析直观图如图:11.解析 由主视图和左视图可知该几何体底部这一层最多摆放9个小正方体,上面一层最多摆放4个小正方体,所以组成这个几何体的小正方体的个数最多是13个.三年模拟一、选择题1.C 仔细观察三视图,先确定大致图形,再细化处理.2.B 侧视图是宽为√3,长为2的矩形,故侧视图的面积为2√3.3.C 三棱柱的左视图为一个矩形,且其一边为三棱柱的高,与这一边相邻的一边为底面三角形的高,故其面积为2×√3=2√3.4.C 由主视图的面积为2a 2得三棱柱的高为2a.左视图为矩形,长为2a,宽为底面图形(三角形)的高√32a,∴左视图的面积为2a×√32a=√3a 2.5.C 显然是半球与圆锥的组合体.二、填空题6.答案 6解析 此正三棱锥的侧棱长是4,底面正三角形的边长是2√3,而其左视图是等腰三角形,底边长是2√3,高是三棱锥的高,即为2√3,所以左视图的面积是6.。
高一数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图（单位：cm）如图所示，则此几何体的体积是（）A．36cm3B．48cm3C．60cm3D．72cm3【答案】B.【解析】该几何体上面是长方体，下面是四棱柱；长方体的体积，四棱柱的底面是梯形，体积为，因此总的体积.【考点】三视图和几何体的体积.2.一空间几何体的三视图如图所示,则该几何体的体积为( )A．B．C．D．【答案】C【解析】由三视图知几何体是一个简单组合体，上面是一个四棱锥，四棱锥的底面是一个正方形，对角线长是2，侧棱长是2，高是，下面是一个圆柱，圆柱的底面直径是2，高是2，∴组合体的体积是=故答案为：【考点】圆锥和圆柱的体积.3.如图，网格纸上小正方形的边长为1，实线画出的是某几何体的三视图，则此几何体的体积为（）A．6B．9C．12D．18【答案】C【解析】该几何体是三棱锥，底面是俯视图，三棱锥的高为4；底面三角形是斜边长为6，高为3的等腰直角三角形，此几何体的体积为.故选C.【考点】三视图与几何体的关系；几何体的体积的求法.4.某向何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知,该几何体是一个长方体和一个半圆柱组成的几何体,所以体积为。
【考点】（1）根据三视图确定几何体的构成，（2）圆柱及长方体的体积公式的应用。
5.一个直棱柱被一个平面截去一部分后所剩几何体的三视图如图所示,则该几何体的体积为 .【答案】11【解析】由图可知切去的是直淩柱的一角，先算直棱柱的体积，再算切去部分的体积，所以.【考点】1、立体图形的三视图；2、体积的计算.6.右图中的三个直角三角形是一个体积为的几何体的三视图，则（）A．B．C．D．【答案】B【解析】由三视图可知该几何体为三棱锥，其中一侧棱垂直底面，且底面为直角三角形，∴三棱锥的体积为，解得，故选B．【考点】由几何体的三视图求体积．7.已知四棱锥的三视图如图所示,则四棱锥的四个侧面中面积最大的是（）A．3B．C．6D．8【答案】C【解析】通过三视图可作出该几何体的直观图，如图所示．其中底面为矩形，面面，且，，．易得，，，故侧面中面积最大值为6．【考点】几何体的三视图与直观图．8.右图是水平放置的的直观图，轴，，则是（）A．等边三角形B．等腰三角形C．直角三角形D．等腰直角三角形【答案】C【解析】直观图为斜二测画法，原图的画为，因此原为直角三角形.【考点】斜二测画法.9.如图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是（）A．B．C．D．【答案】D【解析】主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是球和圆柱的表面积．三视图的投影规则是：“主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等”.由三视图可知几何体是半径为1的球和底面半径为1，高为3的圆柱，故其表面积应为球的表面积与圆柱的表面积面积之和减去圆柱一个底面积，即．故选D．【考点】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用10.如图是一个简单的组合体的直观图与三视图，一个棱长为4的正方体，正上面中心放一个球，且球的一部分嵌入正方体中，则球的半径是（）A．B．1C．D．2【答案】B【解析】由已知题中三视图中的俯视图中圆上的点到正方形边长的最小距离为1，已知中的正方体的棱长为4，可得球的半径为1，故选B．【考点】由三视图还原实物图．11.一个几何体的三视图如图所示,则该几何体可以是（）A．棱柱B．棱台C．圆柱D．圆台【答案】D【解析】由正视图和左视图可知此几何体为台体，结合俯视图可知此几何体为圆台。
高二数学空间几何体的三视图与直观图试题答案及解析1.如图示，在四棱锥A－BHCD中，AH⊥面BHCD，此棱锥的三视图如下：（1）求二面角B－AC－D的余弦弦值；（2）在线段AC上是否存在一点E，使ED与面BCD成45°角？若存在，确定E的位置；若不存在，说明理由。
【答案】（1）（2）不存在【解析】(1)观察三视图，得到边长以及线面关系，取AC的中点M，过M作MN∥CD交AD于N，则是所求二面角的平面角，（2）假设存在，把“ED与面BCD成45°角”作为条件，进行计算.试题解析：（1）由AH⊥面BHCD及三视图知：AH=BH=HC=1，，取AC的中点M，过M作MN∥CD交AD于N，则是所求二面角的平面角，，，；（2）假设在线段AC上存在点E合题意，令E在HC上的射影为F，设（），则，矛盾。
所以，不存在（注：本题也可用向量法）【考点】二面角，线面角.2.某几何体是由直三棱柱与圆锥的组合体，其直观图和三视图如图所示，正视图为正方形，其中俯视图中椭圆的离心率为A．B．C．D．【答案】C【解析】设正视图正方形的边长为m，根据正视图与俯视图的长相等，得到俯视图中椭圆的短轴长2b=m，俯视图的宽就是圆锥底面圆的直径，得到俯视图中椭圆的长轴长2a=，则椭圆的焦距，根据离心率公式得，；故选：C．【考点】１．三视图；２．椭圆的性质．3.如图，某四棱锥的三视图如图所示，则最长的一条侧棱长度为（）A．B．C．D．【答案】C【解析】由三视图知：四棱锥的一条侧棱与底面垂直，且高为1，如图：SA⊥平面ABCD，AD=CD=SA=1，AB=2，∴最长的侧棱为SB=;故选：C．【考点】三视图4.如图是一个空间几何体的三视图，则该几何体的外接球的体积是（）A．B．C．D．【答案】C【解析】由三视图可知，该几何体为直三棱锥，底面为等腰直角三角形，把三棱锥补成长方体，三棱锥和长方体具有相同的外接球，，因此，.【考点】球的体积.5.如图是多面体和它的三视图．(1)若点是线段上的一点，且,求证：;(2)求二面角的余弦值．【答案】(1)证明见解析；(2)【解析】(1)利用已知的线面垂直关系建立空间直角坐标系，准确写出相关点的坐标，从而将几何证明转化为向量运算.其中灵活建系是解题的关键.(2)证明线面垂直，需证线线垂直，只需要证明直线的方向向量垂直；（3)把向量夹角的余弦值转化为两平面法向量夹角的余弦值;(4）空间向量将空间位置关系转化为向量运算，应用的核心是要充分认识形体特征，建立恰当的坐标系，实施几何问题代数化.同时注意两点：一是正确写出点、向量的坐标，准确运算；二是空间位置关系中判定定理与性质定理条件要完备.试题解析：解：(1)由题意知AA1，AB，AC两两垂直，建立如图所示的空间直角坐标系，则A(0，0，0)，A1(0，0，2)，B(－2，0，0)，C(0，－2，0)，C1(－1，－1，2)，则＝(－1，1，2)，＝(－1，－1，0)，＝(0，－2，－2)．(1分)设E(x，y，z)，则＝(x，y＋2，z)，＝(－1－x，－1－y，2－z)．(3分)＝2，得E(=设平面C1A1C的法向量为m＝(x，y，z)，则由，得，取x＝1，则y＝－1，z＝1.故m＝(1，－1，1)，=，BE⊥平面A1CC1.(6分)(2)由（1）知，平面C1A1C的法向量为m＝(1，－1，1)而平面A1CA的一个法向量为n＝(1，0，0)，则cos〈m，n〉＝＝＝，故二面角的余弦值.(12分)【考点】利用空间向量证明垂直和夹角问题.6.一个几何体的三视图如图所示，则该几何体的体积为A．2B．1C．D．【答案】C【解析】由三视图可知该几何体是一个四棱锥，其底面是一个对角线为2的正方形，高为1，故其底面面积S=×2×=2,则V=•Sh=,故选C.【考点】由三视图求面积、体积．7.右图是某几何体的三视图，其中正视图是正方形，侧视图是矩形，俯视图是半径为2的半圆，则该几何体的表面积等于（）A．B．24πC．D．12π【答案】A【解析】由题意可得，直观图为底面直径为4，高为4的圆柱的一半，所以该几何体的表面积是正方形面积+圆柱侧面积的一半+圆的面积，即，故选A．【考点】由三视图求表面积．8.某几何体的三视图如图所示，其中正视图为正三角形，则该几何体的体积为 .【答案】【解析】由空间几何体的三视图可知，该几何体为平放的三棱柱，上下底面为边长是2的正三角形，高为3，所以.【考点】空间几何体的三视图、表面积和体积的计算.9.下图是一几何体的直观图、主视图、俯视图、左视图．（1）若F为PD的中点，求证：AF⊥面PCD；（2）证明：BD∥面PEC;（3）求该几何体的体积．【答案】（1）详见解析；（2）详见解析；（3）【解析】由三视图可知底面是边长为4的正方形，，，∥，且。
2020专题四：立体几何题型分析考点一三视图、直观图与表面积、体积1.直观图(1)画法：常用斜二测画法．(2)规则：①原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为45°(或135°)，z′轴与x′轴和y′轴所在平面垂直．②原图形中平行于坐标轴的线段，直观图中仍平行于坐标轴．平行于x轴和z轴的线段在直观图中保持原长度不变，平行于y轴的线段长度在直观图中变为原来的一半．按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系S直观图＝24S原图形，S原图形＝22S直观图．2.三视图(1)几何体的三视图包括正(主)视图、侧(左)视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．(2)三视图的画法①基本要求：长对正，高平齐，宽相等．②画法规则：正侧一样高，正俯一样长，侧俯一样宽；看不到的线画虚线1．圆柱、圆锥、圆台的侧面展开图及侧面积公式圆柱圆锥圆台侧面展开图侧面积公式S圆柱侧＝2πrl S圆锥侧＝πrlS圆台侧＝π(r＋r′)l2名称几何体表面积体积柱体(棱柱和圆柱)S表面积＝S侧＋2S底V＝Sh锥体(棱锥和圆锥)S表面积＝S侧＋S底V＝13Sh台体(棱台和圆台)S表面积＝S侧＋S上＋S下V＝13(S上＋S下＋S上S下)h球S ＝4πR 2 V ＝43πR 3例1.等腰梯形ABCD ，上底CD ＝1，腰AD ＝CB ＝2，下底AB ＝3，以下底所在直线为x 轴，则由斜二测画法画出的直观图A ′B ′C ′D ′的面积为________．例2．(2020·重庆高考)某几何体的三视图如图所示，则该几何体的表面积为( )A ．180B ．200C ．220D ．240例3.(1)如图所示，已知三棱柱ABC A 1B 1C 1的所有棱长均为1，且AA 1⊥底面ABC ，则三棱锥B 1 ABC 1的体积为( )A.312 B.34 C.612D.64(2)(2020·新课标Ⅰ)某几何体的三视图如图所示，则该几何体的体积为( )A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π考点二 球与空间几何体的“切”“接”问题 方法主要是“补体”和“找球心” 方法一：直接法例1、一个长方体的各顶点均在同一球面上，且一个顶点上的三条棱长分别为1,2,3 ，则此球的表面积为 .练习：已知各顶点都在一个球面上的正四棱柱高为4，体积为16，则这个球的表面积为（ ） A. 16π B. 20π C. 24π D. 32π 方法二：构造法（构造正方体或长方体）例2（2020年福建高考题）若三棱锥的三条侧棱两两垂直，且侧棱长均为3，则其外接球的表面积是 练习 （2020年全国卷）一个四面体的所有棱长都为2，四个顶点在同一球面上，则此球的表面积为（ ） A. 3π B. 4π C. 33π D. 6π 三、确定球心位置法例3、在矩形ABCD 中，AB=4，BC=3，AC 沿将矩形ABCD 折成一个直二面角B-AC-D ，则四面体ABCD 的外接球的体积为( )四、构造直角三角形例4、正四面体的棱长为a ，则其内切球和外接球的半径是多少,体积是多少？练习： 角度一 直三棱柱的外接球1．(2020·辽宁高考)已知直三棱柱ABC A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172 B ．210 C.132D ．310角度二 正方体的外接球2．(2020·合肥模拟)一个正方体削去一个角所得到的几何体的三视图如图所示 (图中三个四边形都是边长为2的正方形)，则该几何体外接球的体积为________． 角度三 正四面体的内切球3．(2020·长春模拟)若一个正四面体的表面积为S 1，其内切球的表面积为S 2，则S 1S 2＝________. 角度四 四棱锥的外接球4．四棱锥P ABCD 的五个顶点都在一个球面上，该四棱锥的三视图如图所示，E ，F 分别是棱AB ，CD 的中点，直线EF 被球面所截得的线段长为22，则该球的表面积为( ) A ．9π B ．3π C ．22π D ．12π考点三 利用空间向量求角和距离 1．两条异面直线所成角的求法π12125.A π9125.B π6125.C π3125.D设两条异面直线a ，b 的方向向量为a ，b ，其夹角为θ，则cos φ＝|cos θ|＝|a·b||a||b|(其中φ为异面直线a ，b 所成的角)．2．直线和平面所成的角的求法如图所示，设直线l 的方向向量为e ，平面α的法向量为n ，直线l 与平面α所成的角为φ，两向量e 与n 的夹角为θ，则有sin φ＝|cos θ|＝|n·e||n||e|.3．求二面角的大小(1)如图①，AB ，CD 是二面角α l β的两个面内与棱l 垂直的直线，则二面角的大小θ＝〈AB u u u r ，CD u u ur 〉．(2)如图②③，n 1，n 2分别是二面角α l β的两个半平面α，β的法向量，则二面角的大小θ＝〈n 1，n 2〉(或π－〈n 1，n 2〉)．4．点到平面的距离的求法设n r 是平面α的法向量，在α内取一点B, 则 A 到α的距离|||||cos |||AB n d AB n θ==u u u r r u u u r g r 易错点：1．求异面直线所成角时，易求出余弦值为负值而盲目得出答案而忽视了夹角为⎝⎛⎦⎥⎤0，π2.2．求直线与平面所成角时，注意求出夹角的余弦值的绝对值应为线面角的正弦值．3．利用平面的法向量求二面角的大小时，二面角是锐角或钝角由图形决定．由图形知二面角是锐角时cosθ＝|n 1·n 2||n 1||n 2|；由图形知二面角是钝角时，cos θ＝－|n 1·n 2||n 1||n 2|.当图形不能确定时，要根据向量坐标在图形中观察法向量的方向，从而确定二面角与向量n 1，n 2的夹角是相等(一个平面的法向量指向二面角的内部，另一个平面的法向量指向二面角的外部)，还是互补(两个法向量同时指向二面角的内部或外部)，这是利用向量求二面角的难点、易错点．一、线线角问题1．(2020·沈阳调研)在直三棱柱A 1B 1C 1 ABC 中，∠BCA ＝90°，点D 1，F 1分别是A 1B 1，A 1C 1的中点，BC ＝CA ＝CC 1，则BD 1与AF 1所成角的余弦值是( )A.3010 B.12 C.3015D.15102．如图，在棱长为1的正方体ABCD A 1B 1C 1D 1中，M 和N 分别是A 1B 1和BB 1的中点，那么直线AM 与CN 所成角的余弦值为________．二、线面角的问题3、(2020·湖南高考)如图，在直棱柱ABCD A 1B 1C 1D 1中，AD ∥BC ，∠BAD ＝90°，AC ⊥BD ，BC ＝1，AD ＝AA 1＝3.(1)证明：AC ⊥B 1D ；(2)求直线B 1C 1与平面ACD 1所成角的正弦值．[针对训练](2020·福建高考改编)如图，在四棱柱ABCD A 1B 1C 1D 1中，侧棱AA 1⊥底面ABCD ，AB ∥DC ，AA 1＝1，AB ＝3k ，AD ＝4k ，BC ＝5k ，DC ＝6k (k >0)．若直线AA 1与平面AB 1C 所成角的正弦值为67，求k 的值．三、二面角问题4、(2020·新课标卷Ⅱ)如图，直三棱柱ABC A 1B 1C 1中，D ，E 分别是AB ，BB 1的中点，AA 1＝AC ＝CB ＝22AB . (1)证明：BC 1//平面A 1CD ； (2)求二面角D A 1C E 的正弦值．[针对训练](2020·杭州模拟)如图，已知平面QBC 与直线PA 均垂直于Rt△ABC 所在平面， 且PA ＝AB ＝AC .(1)求证：PA ∥平面QBC ；(2)若PQ ⊥平面QBC ，求二面角Q PB A 的余弦值．四、 利用空间向量解决探索性问题．(2020·江西模拟)如图，四边形ABCD 是边长为3的正方形，DE ⊥平面ABCD ，AF ∥DE ，DE ＝3AF ，BE 与平面ABCD 所成的角为60°.(1)求证：AC ⊥平面BDE ； (2)求二面角F BE D 的余弦值；(3)设点M 是线段BD 上一个动点，试确定点M 的位置，使得AM ∥平面BEF ，并证明你的结论．[针对训练]已知正方体ABCD A 1B 1C 1D 1的棱长为1，点P 在线段BD 1上．当∠APC 最大时，三棱锥P ABC 的体积为________．五、近三年新课标高考试题立体几何（三视图1小+1小1大：（1）三视图（2）线面关系（3）与球有关的组合体（4）证明、求体积与表面积（注意规范性），作辅助线的思路（5）探索性问题的思考方法）(11)（6）在一个几何体的三视图中，正视图和俯视图如右图所示，则相应的侧视图可以为（15）已知矩形ABCD 的顶点都在半径为4的球O 的球面上，且6,23AB BC ==,则棱锥O ABCD -的体积为（18）（本小题满分12分）如图，四棱锥P-ABCD 中，底面ABCD 为平行四 边形，∠DAB=60°,AB=2AD ,PD ⊥底面ABCD . （Ⅰ）证明：PA ⊥BD ；（Ⅱ）若PD =AD ，求二面角A-PB-C 的余弦值。
8.2 立体图形的直观图（精讲）考法一平面图形的直观图【例1-1】按图示的建系方法，画水平放置的正五边形ABCDE的直观图．【答案】参考答案见试题解析．【解析】画法：（1）在图（1）中作AG⊥x轴于G，作DH⊥x轴于H．（2）在图（2）中画相应的x ′轴与y ′轴，两轴相交于点O ′，使∠x ′O ′y ′＝45°．（3）在图（2）中的x ′轴上取O ′B ′＝OB ，O ′G ′＝OG ，O ′C ′＝OC ，O ′H ′＝OH ，y ′轴上取O ′E ′＝OE ，分别过G ′和H ′作y ′轴的平行线，并在相应的平行线上取G ′A ′＝GA ，H ′D ′＝HD ．（4）连接A ′B ′，A ′E ′，E ′D ′，D ′C ′，并擦去辅助线G ′A ′，H ′D ′，x ′轴与y ′轴，便得到水平放置的正五边形ABCDE 的直观图A ′B ′C ′D ′E ′（如图（3））．【例1-2】．如图，四边形A B C D ''''是边长为1的正方形，且它是某个四边形按斜二测画法画出的直观图，请画出该四边形的原图形，并求出原图形的面积.【答案】图像见解析，【解析】画出平面直角坐标系xOy ，使点A 与原点O 重合，在x 轴上取点C ，使AC =y 轴上取点D ，使2AD =，取AC 的中点E ，连接DE 并延长至点B ，使DE EB =，连接DC ，CB ，BA ，则四边形ABCD 为正方形''''A B C D 的原图形，如图所示.易知四边形ABCD为平行四边形.∵2AD=，AC=∴2ABCDS==【一隅三反】1．一个菱形的边长为4cm，一内角为60°，将菱形水平放置并且使较长的对角线成横向，试用斜二测画法画出这个菱形的直观图。
【答案】见解析.【解析】菱形直观图如下：2．画出图中水平放置的四边形ABCD的直观图.【答案】图见解析.【解析】由斜二测画法：纵向减半，横向不变；即可知A、C在对应点1(3,1),(0,)2A C''，而B、D对应点,B D''位置不变，如下图示：3．如图，A B C '''是水平放置的ABC ∆斜二测画法的直观图，6A C ''=，4B C ''=，能否判断ABC 的形状并求A B ''边的实际长度是多少？【答案】答案见解析【解析】根据斜二测画法规则知：90ACB ∠=，故ABC 为直角三角形，ABC 中，6AC =，8BC =，故10AB =.考法二 空间几何体的直观图【例2-1】用斜二测画法画一个棱长为3cm 的正方体的直观图. 【答案】见解析 【解析】如图所示：在空间直角坐标系中画出一个正方体的直观图， 擦除坐标轴，即可得到直方图的直观图.【例2-2】．用斜二测画法画一个正六棱柱的直观图. 【答案】见解析 【解析】（1）如图，在正六边形ABCDEF 中，取AD 所在直线为x 轴，AD 的垂直平分线MN 为y 轴，两轴相交于点O .在图中，画相应的x '轴与y '轴，两轴相交于点'O ，使'45x O y ''︒∠=；（2）根据斜二测画法法，画出正六边形ABCDEF 水平放置的直观图ABCDEF ； （3）画侧棱，过,,,,,A B C D E F 各点分别作z 轴的平行线，得到正六棱柱的侧棱；（4）成图，顺次连接,,,,,A B C D E F ''''''，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），【一隅三反】1．用斜二测画法画一个上底面边长为1cm ，下底面边长为2cm ，高（两底面之间的距离，即两底面中心连线的长度）为2cm 的正四棱台. 【答案】见解析【解析】（1）画轴.如图（1）所示，画x 轴、y 轴、z 轴，三轴相交于点O ，使45,90xOy xOz ︒︒∠=∠=.（2）画下底面.以点O 为中点，在x 轴上截取线段2cm MN =，在y 轴上截取线段1PQ cm =，分别过点,M N 作y 轴的平行线，过点,P Q 作x 轴的平行线，设它们的交点分别为,,,A B C D ，四边形ABCD 就是正四棱台的下底面.（3）画高.在Oz 上截取2cm OO '=，过O '分别作平行于,Ox Oy 的直线',O x y O '''.（4）画上底面.在平面'x O y ''上用画正四棱台下底面的方法画出边长为1cm 的正四棱台的上底面的直观图A B C D ''''.（4）成图.顺次连接,,,AA BB CC DD ''''，整理（去掉辅助线，将被遮挡的部分改为虚线）得到正四棱台的直观图，如图（2）所示.2．用斜二测画法画出底面边长为2cm，侧楼长为3cm的正三棱柱的直观图.【答案】见解析.【解析】正三棱柱直观图如图：3．画底面半径为1cm，母线长为3cm的圆柱的直观图。
空间几何体的三视图和直观图一、探究 探究一：直观图1．如图，这是长方体、圆柱等四个几何体的直观图。
把空间图形（平面图形和立体图形的统称）画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图.空间几何体的直观图通常是在 投影下把空间图形展现在平面上，用平面的图形表示空间几何体。
探究二：斜二测画法 1．斜二测画法的方法步骤：①在已知图形中建立直角坐标系xOy ，画直观图时，把x 轴、y 轴画成对应的x '轴和y '轴，两轴交于点O '，使 ，它们确定的平面表示水平面.②已知图形中平行于x 轴或y轴的线段，在直观图中分别画成 于x '轴和y '轴的线段.③已知图形中平行于x 轴的线段，在直观图中 ，平行于y 轴的线段， . 2．空间几何体直观图的画法：立体图形与平面图形相比多了一个z 轴，90xoz ∠=o 。
其直观图中对应于z 轴的是z '轴，''90x oz ∠=o，平行于z 轴的线段，在直观图中画成 于z '轴，长度 . 二、自我检测1．下列结论正确的有 ①相等的线段在直观图中仍然相等。
②若两条线段平行，则在直观图中对应的两条线段仍然平行。
③矩形的直观图是矩形。
④圆的直观图一定是圆。
⑤角的水平放置的直观图一定是角。
2．直角坐标系中一个平面图形上的一条线段AB 的实际长度为4cm ，若AB//x 轴，则画出直观图后对应的线段=''B A ，若y AB //轴，则画出直观图后对应的线段B A ''= 。
3．根据斜二测画法的规则画直观图时，把Ox 、Oy 、Oz 轴画成对应的x O ''、y O ''、z O ''，作y O x '''∠与z O x '''∠的度数分别为（ ）A ．οο90,90 B ．οο90,45 C ．οο90,135D ．ο45或οο90,1354．如图，A B C '''△是ABC △的直观图，那么ABC △是（ ） A ．等腰三角形 B ．直角三角形C ．等腰直角三角形D ．锐角三角形 三、应用示例例1．用斜二测画法画水平放置的正六边形、任意三角形的直观图。
