【万科】装修房工法样板标准第一部分：图片展示：屋面瓦及保温隔热系统展示外墙石材涂料及保温系统展示第二章、工序样板展示工序样板展示（木工类）01木门套工艺工法展示（1）涂刷防腐、防火涂料.弹线定位铺钉位置.防锈漆修补钉眼1、根据户内门的深化图尺寸测量墙洞尺寸，进行定位放线。

2、按定位尺寸在墙洞预放的砼砖上打孔，嵌入木楔。

3、根据墙的厚度计算好尺寸，在加工区统一下料，并涂刷防火涂料。

厨卫门套基层下部300mm高位置加涂防腐涂料。

4、门套基层按定位尺寸安装，并在细木工板基层弹固定位置的尺寸。

5、门套钉眼涂刷防锈漆，防止生锈。

6、木门套基层板与墙体间缝隙填入发泡剂，增加密实度。

7、木门套基层板侧粘贴防水胶带，防止受潮变形。

工序样板展示（木工类）01木门套工艺工法展示（2）1、门套基层上下钉距400mm;门套基层两端距板头85mm的距离打孔，用2寸的铁钉固定。

2、板材应做好防火、防腐处理。

3、木门框安装必须牢固。

4、木门套基层垂直度误差±3mm，宽度误差±2mm，高度误差±5mm，对角线误差±5mm。

工序样板展示（木工类）01木门套工艺工法展示（3）钉距板边：50mm 水平钉距：130mm垂直钉距：400mm工序样板展示（木工类）01木门套工艺工法展示（4）钉距板边：50mm垂直钉距：330mm错位铺钉：沿门套板纵向中线左右错开钉入钉子能够使门套板两侧受力均匀，增加其牢固性能够使门套安装时的平整度和垂直度得到有效控制工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（1）龙骨间距主龙骨距墙：300mm主龙骨间距：1000mm副龙骨间距：300mm工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（2）工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（3）1、根据图纸及规范要求，经测量后，现场放线。

2、使用电锤向顶面打孔，使用膨胀螺栓进行预埋，使用吊杆将螺栓涨紧。

3、使用螺母将吊件与吊杆连接，调整龙骨水平及吊件连接锁紧。

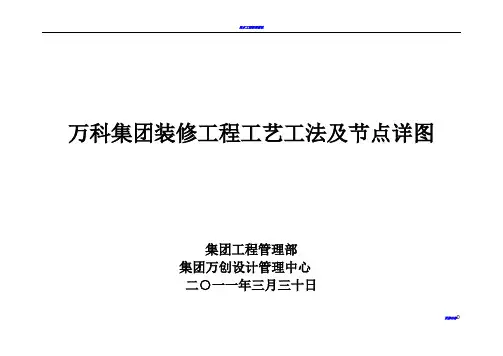

万科集团装修工程工艺工法及节点详图集团工程管理部集团万创设计管理中心二○一一年三月三十日页脚内容0总说明：由集团工程管理部组织一线公司共同研究的《万科集团装修工程工艺工法及节点详图》已编制完成，并经集团工程技术委员会装修技术组审核通过。

本图集作为集团装修工程的专用工艺工法图集，包括吊顶、窗台、楼地面、洁具、木作五部分工艺工法内容。

本图集为集团统一标准，将作为集团设计、招标、施工、成本结算的依据，供万科项目设计、施工、监理等单位在全集团装修工程中使用，各公司必须严格执行。

对于图集中有多个方案的，可以根据当地施工队伍习惯及水平选择相应方案，方案选择要在设计前确定。

设计前要与设计方充分沟通，对于与设计不一致的，装修节点图按照设计要求，但施工的工艺工法应以本图集为准。

本图集（A0版）自发布之日生效，并将纳入集团实测实量与工程质量检查、评估范围。

各公司在执行过程中如发现问题，或有疑问请与集团工程管理部杨满宏联系，分机6418。

页脚内容1目录页脚内容2页脚内容3页脚内容4页脚内容5页脚内容6页脚内容7页脚内容8页脚内容9页脚内容10页脚内容11页脚内容12页脚内容13页脚内容14页脚内容15页脚内容16页脚内容17页脚内容18页脚内容19页脚内容20调直后固定铝合金条形扣板吊顶做法6安装铝合金条形板铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，必须顺着翻边部位顺序将条形板两边轻压，卡进主龙骨后再推紧7清理饰面铝扣板安装完，需用布把板面全部拭擦干净，不得有污物及手印等铝合金条形扣板吊顶审核校对马红军李峻设计 傅思勤页脚内容216安装铝合金方形板铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。

安装时，轻拿轻放，必须顺着翻边部位顺序将方形板两边轻压，卡进主龙骨后再推紧铝合金方形扣板吊顶做法图7清理饰面铝扣板安装完，需用布把板面全部拭擦干净，不得有污物及手印等铝合金方形扣板吊顶审核校对马红军李峻设计傅思勤页脚内容22页脚内容23节点详图 节点详图平顶灯槽（高度《300，距墙长度《400）做法(一)平顶灯槽（高度《300，距墙长度>400）做法（二）做法说明做法说明1、 木龙骨六面涂刷防火涂料。

【万科】装修房工法样板标准第一部分：图片展示:屋面瓦及保温隔热系统展示外墙石材涂料及保温系统展示第二章、工序样板展示工序样板展示（木工类）01木门套工艺工法展示（1）涂刷防腐、防火涂料•弹线定位铺钉位置•防锈漆修补钉眼1、根据户内门的深化图尺寸测量墙洞尺寸，进行定位放线。

2、按定位尺寸在墙洞预放的砼砖上打孔，嵌入木楔。

3、根据墙的厚度计算好尺寸，在加工区统一下料，并涂刷防火涂料。

厨卫门套基层下部300mn 高位置加涂防腐涂料。

4、门套基层按定位尺寸安装，并在细木工板基层弹固定位置的尺寸。

5、门套钉眼涂刷防锈漆，防止生锈。

oo 2363'L 吕 8§Ojoo.130 1——「 1、门套基层上下钉距400mm 门套基层两端距板头85mm 勺距离打孔，用2 寸的铁钉固定 2、板材应做好防火、防腐处理。

3、木门框安装必须牢固4、木门套基层垂直度误差土 3mm 宽度误差土 2mm 高度误差土 5mm 对角 线误差土 5mm6木门套基层板与墙体间缝隙填入发泡剂，增加密实度7、木门套基层板侧粘贴防水胶带，防止受潮变形 工序样板展示（木工类）01木门套工艺工法展示（2）土建凉跆暹面•发泡割木门壽基茎 门套基层 表闫刷扁腐、 _防火涂科 才2寸铁钉丄三•弹墟定位工序样板展示（木工类）01木门套工艺工法展示（3）钉距板边：50mm 水平钉距：130mm 垂直钉距：400mm工序样板展示（木工类）01木门套工艺工法展示（4）钉距板边：50mm垂直钉距：330mm错位铺钉：沿门套板纵向中线左右错开钉入钉子能够使门套板两侧受力均匀，增加其牢固性能够使门套安装时的平整度和垂直度得到有效控制工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（1）主龙骨间距：1000mm副龙骨间距：300mm工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（2） 4*T « Ji ~ 丑.・ A *4 a * * *' - * 中 »1 • < • • ■- 巴.* 4 A 、: \ a - / * 4、 4 …. ■・■ , , ■ ■ ■ ■ ■ …小 … ■・ … ."-T 1 4 电 « \ 1・ i , %.E ■二 * —. . - \ 」 工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（3）fs 吊寫 土巽樓根勺poo土榊.1200 M 觞附出曲w 1200mm1、根据图纸及规范要求，经测量后，现场放线。

工法样板房讲稿欢迎光临万科四季花城！大家身处的是我们的工法样板房，即工艺做法样板房。

工法样板房展示的是我们万科四季产品的施工用材与隐蔽工程的施工情况，让业主了解自己房子的结构，从而住的更放心，这种样板房在广州各大楼盘中实属罕见。

房内展示了二十个构成房子的部分的用材及组成，基本上把全部交付标准的做法，都展现给消费者参观，下面就由我来逐一介绍（解析：直接说明目的）。

一、上人平屋面做法：屋顶的作用是承重、防水排水、保温降热、装饰等。

上人屋顶分七层，虽然看上去层数比较多，但是每层都有其自身必要的作用：①仿古地砖，由于要上人，所以铺上一层地砖，既美观又可以保护屋面，并有耐磨的特点（解析：普通材料说明方法：功用）。

②水泥砂浆找平层，为保持屋面平整，和辅助铺砖。

③细石钢筋混凝土保护层，保护下面保温及防水层避免其过早老化（解析：普通材料说明方法：功用）。

④保温层，用发泡聚苯乙烯，此材料用于屋面保温绝热，并有隔声作用（解析：普通材料说明方法：功用）。

⑤911防水涂膜，实际上是SBS改性沥青柔性油毡卷材，有良好弹性、耐疲劳、耐高温、耐低温、耐老化，是一种中档技术经济较好的新型防水材料，适用于屋面及地下防水工程，能冷作粘贴也可热熔铺贴。

（两星期浸水不漏）（解析：普通材料说明方法：案例＋实际利益－防水）⑥水泥砂浆找坡层，利用材料厚度变化作自找坡，坡向排水地漏。

⑦钢筋混凝土屋面结构板，作用为承重，另外经压光处理，淋水不渗（解析：普通材料说明方法：实际利益－防水）。

二、坡屋面做法（分六层）：①新西兰钢屋瓦，在钢瓦上铺一层红色细砂，既美观，又防水，且金属屋瓦单片面积大，接缝严密，应用频率越来越高。

（解析：普通材料说明方法：推广证明－安全）；②铝铂布，起防水反射热作用，抗拉及弹性好，多用于屋面防水。

③挂瓦条，材料为防腐木方，挂瓦条为挂屋瓦而做。

④保温层⑤找平层⑥钢筋混凝土屋面结构层三、安防及可视对讲系统（解析：普通材料说明方法：实际利益－安全）：①一部苑门识别机，非同苑业主不能随意进入，必须按铃；②一部单元门识别机，不同单元业主不能随意进入，必须按铃③入户门磁，当室内布防之后，入户门受撞击或门锁被破坏都会感应振动而报警；④紧急按钮，当在家有突发事件可马上按铃通知物管中心；⑤燃气报警器防漏气⑥红外探头四、住宅内墙做法：①第一层ICI乳胶漆，保护防水；②第二层ICI乳胶漆，保护防水；③内墙腻子，材料为石膏，作用为保护作用和找平，（有时用于填补裂纹）④水泥砂浆面⑤水泥砂浆找平⑥铁丝网，作用为：设于不同材料的交接处及电线盒电线管上，由于材料的不同热稳定性就不同，形成不同程度的物理形变，使外墙面开裂，因此在梁柱与砖墙交接处必须挂铁丝网拉平，使变形不明显，防止交接处墙面开裂。
