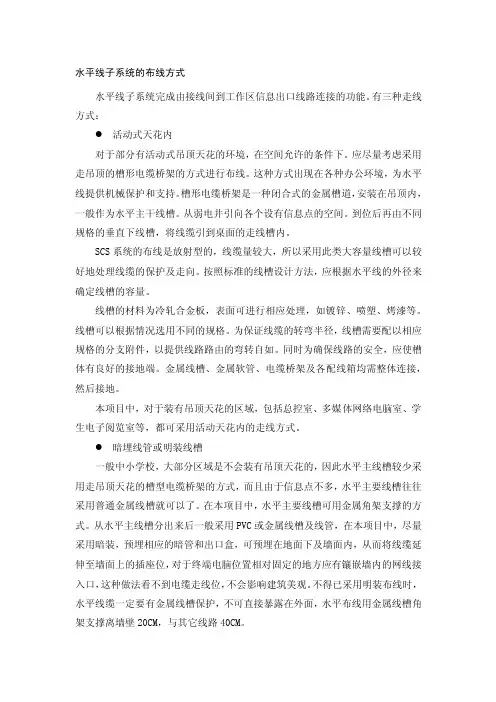

水平线子系统的布线方式水平线子系统完成由接线间到工作区信息出口线路连接的功能。

有三种走线方式：●活动式天花内对于部分有活动式吊顶天花的环境，在空间允许的条件下。

应尽量考虑采用走吊顶的槽形电缆桥架的方式进行布线。

这种方式出现在各种办公环境，为水平线提供机械保护和支持。

槽形电缆桥架是一种闭合式的金属槽道，安装在吊顶内，一般作为水平主干线槽。

从弱电井引向各个设有信息点的空间。

到位后再由不同规格的垂直下线槽，将线缆引到桌面的走线槽内。

SCS系统的布线是放射型的，线缆量较大，所以采用此类大容量线槽可以较好地处理线缆的保护及走向。

按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。

线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等。

线槽可以根据情况选用不同的规格。

为保证线缆的转弯半径，线槽需要配以相应规格的分支附件，以提供线路路由的弯转自如。

同时为确保线路的安全，应使槽体有良好的接地端。

金属线槽、金属软管、电缆桥架及各配线箱均需整体连接，然后接地。

本项目中，对于装有吊顶天花的区域，包括总控室、多媒体网络电脑室、学生电子阅览室等，都可采用活动天花内的走线方式。

●暗埋线管或明装线槽一般中小学校，大部分区域是不会装有吊顶天花的，因此水平主线槽较少采用走吊顶天花的槽型电缆桥架的方式，而且由于信息点不多，水平主要线槽往往采用普通金属线槽就可以了。

在本项目中，水平主要线槽可用金属角架支撑的方式。

从水平主线槽分出来后一般采用PVC或金属线槽及线管，在本项目中，尽量采用暗装，预埋相应的暗管和出口盒，可预埋在地面下及墙面内，从而将线缆延伸至墙面上的插座位，对于终端电脑位置相对固定的地方应有镶嵌墙内的网线接入口，这种做法看不到电缆走线位，不会影响建筑美观。

不得已采用明装布线时，水平线缆一定要有金属线槽保护，不可直接暴露在外面，水平布线用金属线槽角架支撑离墙壁20CM，与其它线路40CM。

本项目中，对于大部分未装有吊顶天花的区域，就是采用这种暗埋线管或明装线槽的方式。

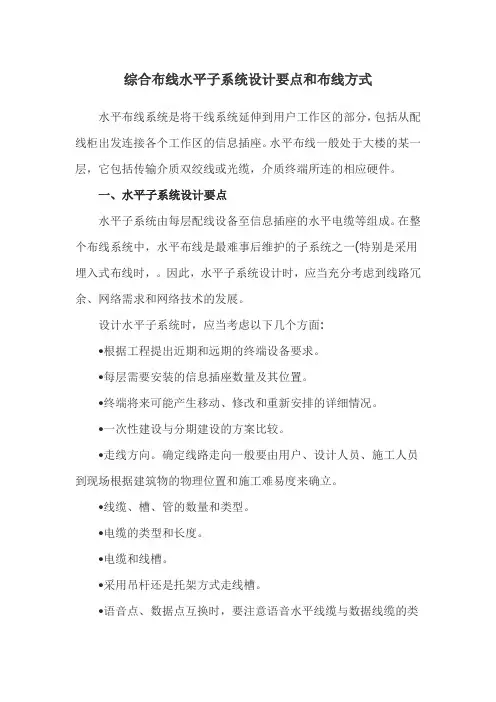

综合布线水平子系统设计要点和布线方式水平布线系统是将干线系统延伸到用户工作区的部分，包括从配线柜出发连接各个工作区的信息插座。

水平布线一般处于大楼的某一层，它包括传输介质双绞线或光缆，介质终端所连的相应硬件。

一、水平子系统设计要点水平子系统由每层配线设备至信息插座的水平电缆等组成。

在整个布线系统中，水平布线是最难事后维护的子系统之一(特别是采用埋入式布线时，。

因此，水平子系统设计时，应当充分考虑到线路冗余、网络需求和网络技术的发展。

设计水平子系统时，应当考虑以下几个方面:•根据工程提出近期和远期的终端设备要求。

•每层需要安装的信息插座数量及其位置。

•终端将来可能产生移动、修改和重新安排的详细情况。

•一次性建设与分期建设的方案比较。

•走线方向。

确定线路走向一般要由用户、设计人员、施工人员到现场根据建筑物的物理位置和施工难易度来确立。

•线缆、槽、管的数量和类型。

•电缆的类型和长度。

•电缆和线槽。

•采用吊杆还是托架方式走线槽。

•语音点、数据点互换时，要注意语音水平线缆与数据线缆的类型。

二、水平子系统的布线方式水平布线是将线缆从管理间子系统的配线间接到每一楼层的工作区的信息输入，输出(I/O)插座上。

设计者要根据建筑物的结构特点，从路由(线路)最短、造价最低、施工方便、布线规范等儿个方面考虑。

但由于建筑物中的管线比较多，往往要遇到一些矛盾，所以，设计水平子系统时必须折中考虑，优选最佳的水平布线方案。

一般可采用3种类型:•直接埋管式。

•先走吊顶内线槽，再走支管到信息出口的方式。

•地面线槽万式(适合大开间或需要打隔断的场所)其余都是这3种方式的改良型或综合型。

直接埋管方式直接埋管布线方式，是由一系列密封在混凝土里的金属布线管道或金属走线槽组成。

这些金属管道或金属线槽从水平间向信息插座的位置辐射。

根据通信和电源布线的要求、地板厚度和占用的地板空间等条件，直接埋管布线方式可能要采用厚壁镀锌管或薄型电线管。

如果工作区面积不大，信息点数量较少，可以采用该方式。

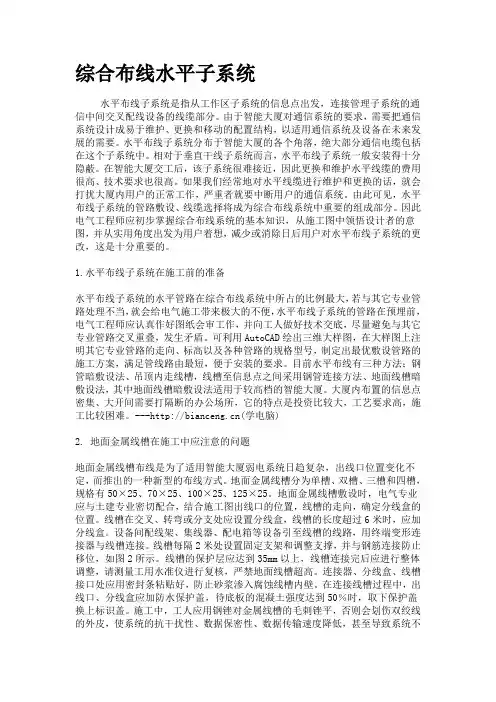

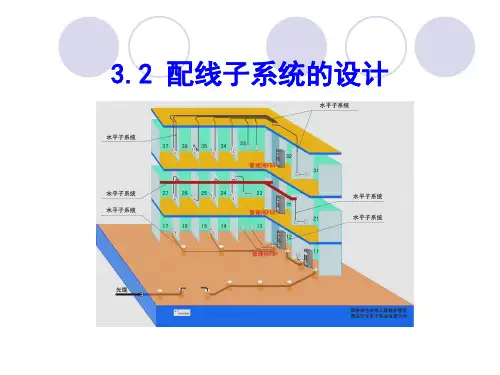

综合布线水平子系统水平布线子系统是指从工作区子系统的信息点出发，连接管理子系统的通信中间交叉配线设备的线缆部分。

由于智能大厦对通信系统的要求，需要把通信系统设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来发展的需要。

水平布线子系统分布于智能大厦的各个角落，绝大部分通信电缆包括在这个子系统中。

相对于垂直干线子系统而言，水平布线子系统一般安装得十分隐蔽。

在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。

如果我们经常地对水平线缆进行维护和更换的话，就会打扰大厦内用户的正常工作，严重者就要中断用户的通信系统。

由此可见，水平布线子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。

因此电气工程师应初步掌握综合布线系统的基本知识，从施工图中领悟设计者的意图，并从实用角度出发为用户着想，减少或消除日后用户对水平布线子系统的更改，这是十分重要的。

1.水平布线子系统在施工前的准备水平布线子系统的水平管路在综合布线系统中所占的比例最大，若与其它专业管路处理不当，就会给电气施工带来极大的不便，水平布线子系统的管路在预埋前，电气工程师应认真作好图纸会审工作，并向工人做好技术交底，尽量避免与其它专业管路交叉重叠，发生矛盾。

可利用AutoCAD绘出三维大样图，在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号，制定出最优敷设管路的施工方案，满足管线路由最短，便于安装的要求。

目前水平布线有三种方法：钢管暗敷设法、吊顶内走线槽，线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法，其中地面线槽暗敷设法适用于较高档的智能大厦。

大厦内布置的信息点密集、大开间需要打隔断的办公场所，它的特点是投资比较大，工艺要求高，施工比较困难。

---(学电脑)2. 地面金属线槽在施工中应注意的问题地面金属线槽布线是为了适用智能大厦弱电系统日趋复杂，出线口位置变化不定，而推出的一种新型的布线方式。

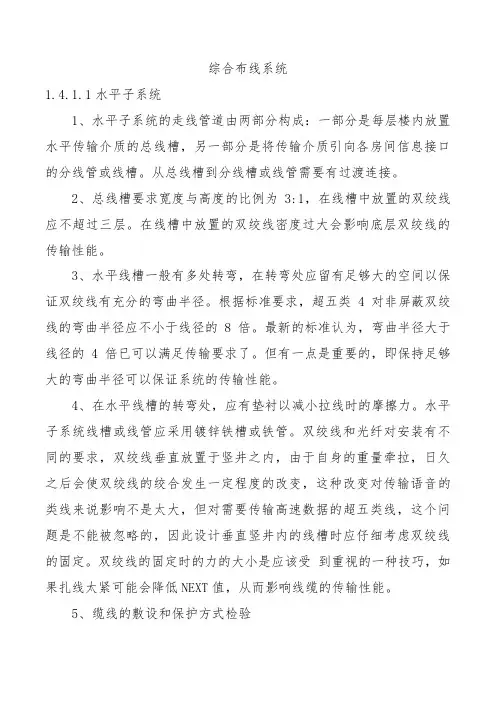

综合布线系统1.4.1.1水平子系统1、水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

从总线槽到分线槽或线管需要有过渡连接。

2、总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。

在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。

3、水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。

根据标准要求，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。

最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。

但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。

4、在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。

水平子系统线槽或线管应采用镀锌铁槽或铁管。

双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。

双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。

5、缆线的敷设和保护方式检验1）缆线一般应按下列要求敷设：①缆线的型式、规格应与设计规定相符。

②缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

缆线两端应贴有标签，应标明编号标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

2）缆线终接后，应有余量。

交接间、设备间对绞电缆预留长度宜为0.5～1.0m，工作区为10～30mm；光缆布放宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。

6、缆线的弯曲半径应符合下列规定：1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6～10倍；3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4）光缆的弯曲半径应至少为光缆外径的15倍。

水平布线子系统的施工管理方案下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在现代建筑和信息技术高速发展的背景下，布线系统作为建筑物内部信息传递的重要基础设施，其设计与施工的质量直接关系到建筑物的智能化水平和信息传输的可靠性。

综合布线系统水平子系统缆线敷设事项1．水平子系统缆线敷设保护⑴预埋金属线槽保护要求如下：a在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。

b线槽直埋长度超过30m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。

c过线盒盖能开启，并与地面齐平，盒盖处应具有防水功能。

d过线盒和接线盒盒盖应能抗压。

e从金属线槽至信息插座接线盒间的缆线宜采用金属软管敷设。

⑵预埋暗管保护要求如下：a预埋在墙体中间的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm。

b直线布管每30m处应设置过线盒装置。

c暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。

d暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

e暗管管口应光滑，并加有护口保护，管口伸出部位宜为25~50mm。

暗管管口伸出部位要求如图7-2所示。

⑶网络地板缆线敷设保护要求如下：a线槽之间应沟通。

b线槽盖板应可开启，并采用金属材料。

c主线槽的宽度由网络地板盖板的宽度而定，一般宜在200mm左右，支线槽宽宽不宜小于70mm。

d地板块应抗压、抗冲击和阻燃。

格形楼板和沟槽结合采用时敷设缆线支撑保护要求如图(4)设置缆线桥架和缆线线槽保护要求如下：桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。

金属线槽敷设时，在下列情况下设置支架或吊架。

——线槽接头处；——每间距3m处；——离开线槽两端出口0.5m处；——转弯处。

塑料线槽槽底固定点间距一般宜为1m。

(5)铺设活动地板敷设缆线时，活动地板内净空应为150~300mm。

(6)采用公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。
